MSI X299 Gaming Pro Carbon AC - Test płyty głównej LGA 2066

MSI X299 Gaming Pro Carbon AC - UEFI

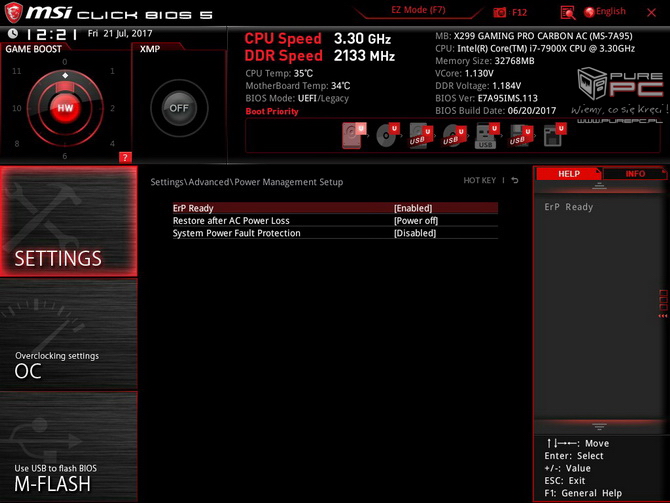

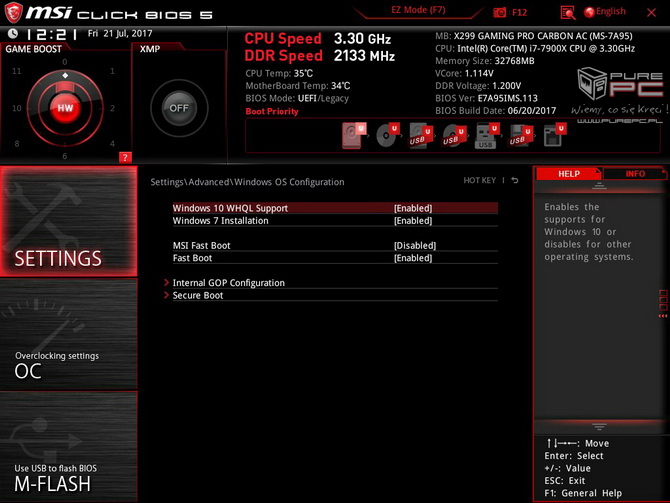

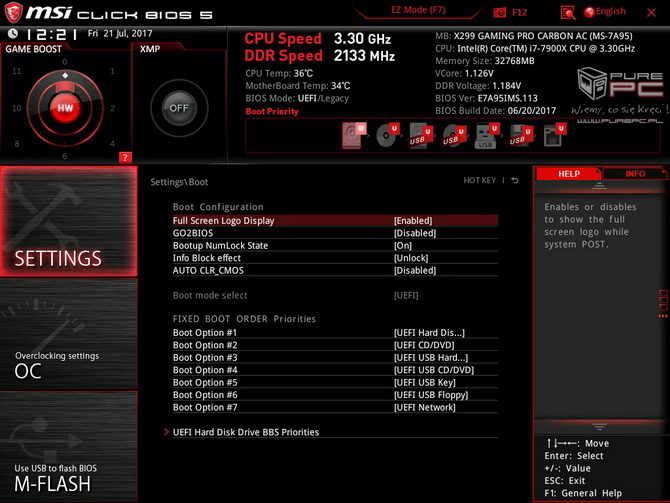

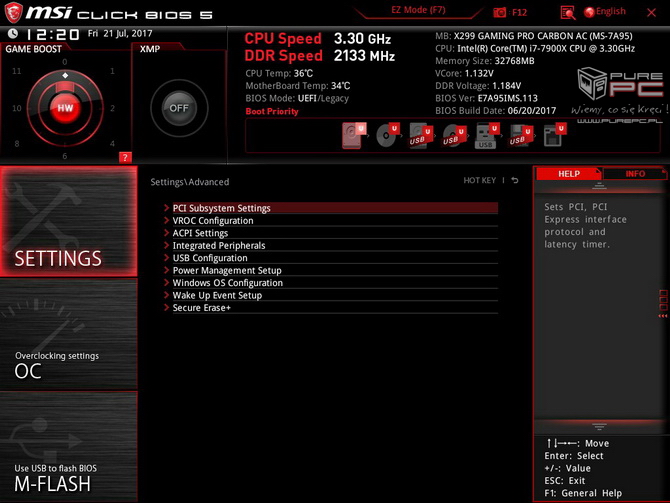

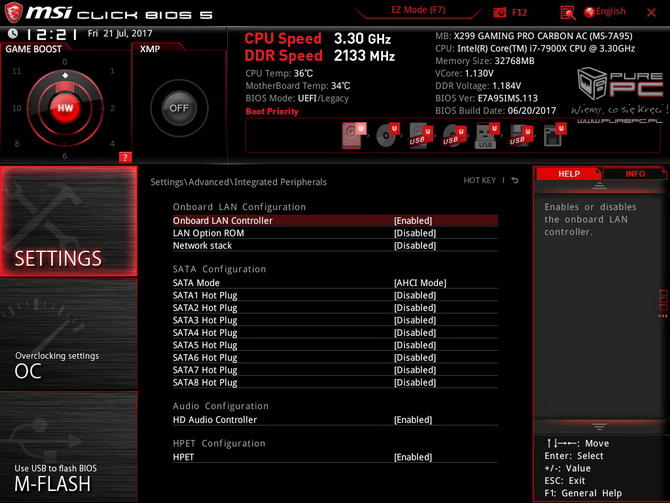

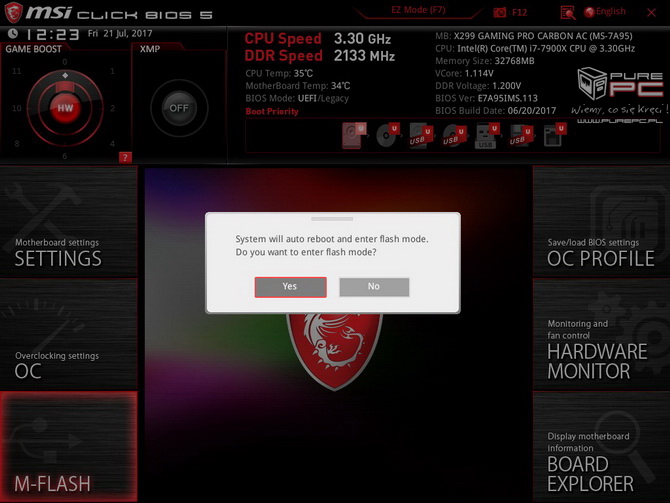

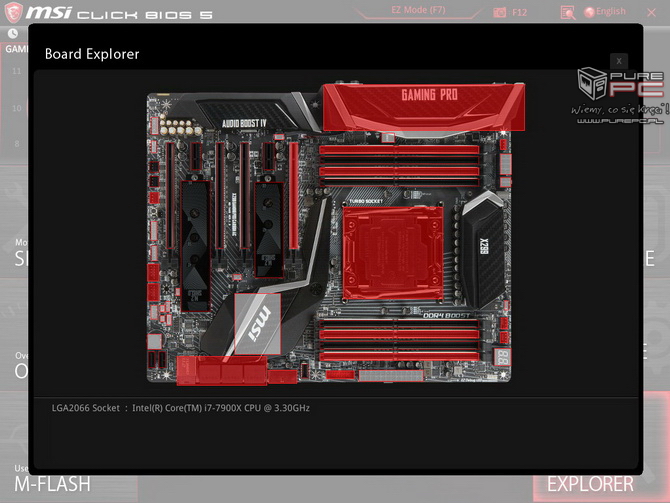

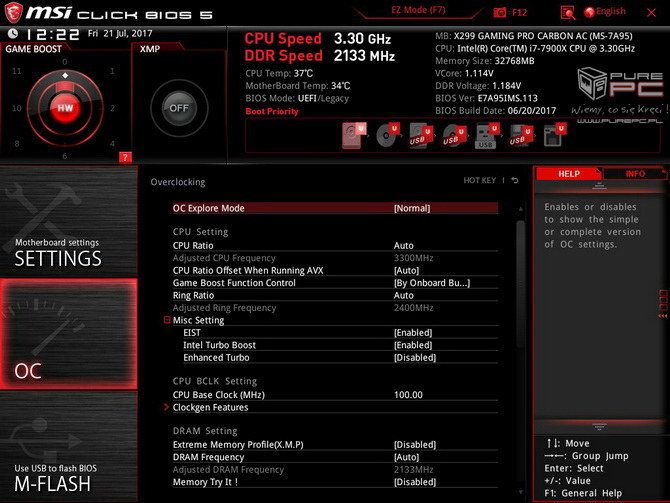

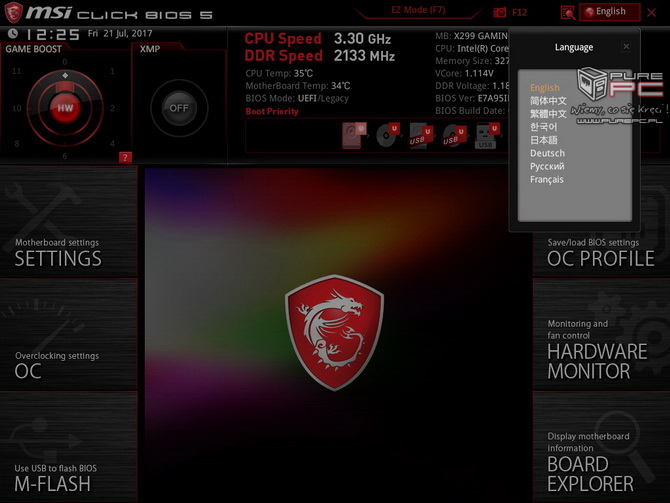

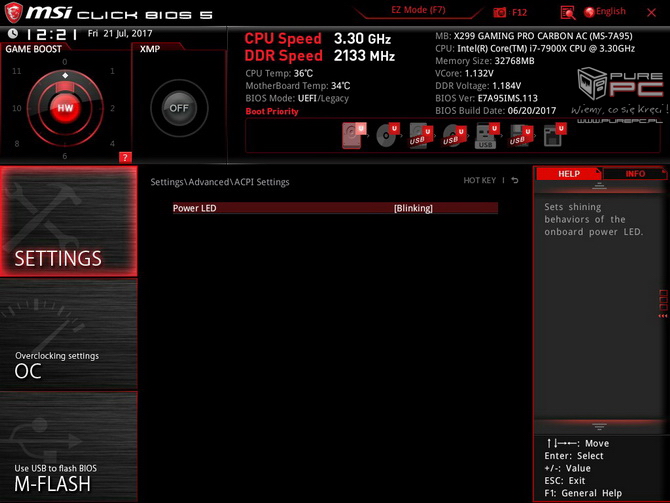

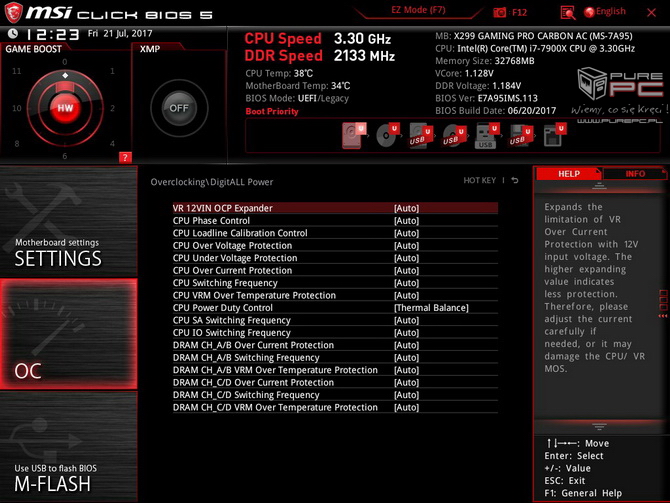

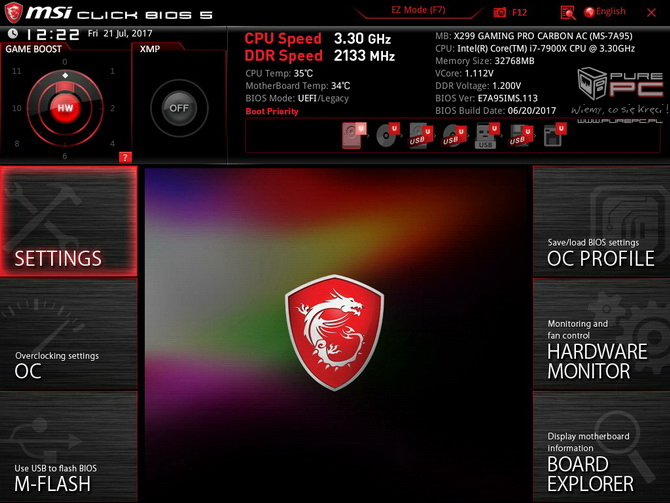

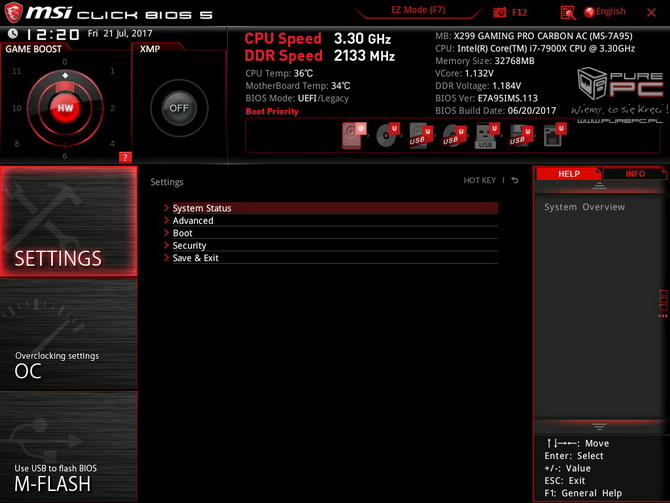

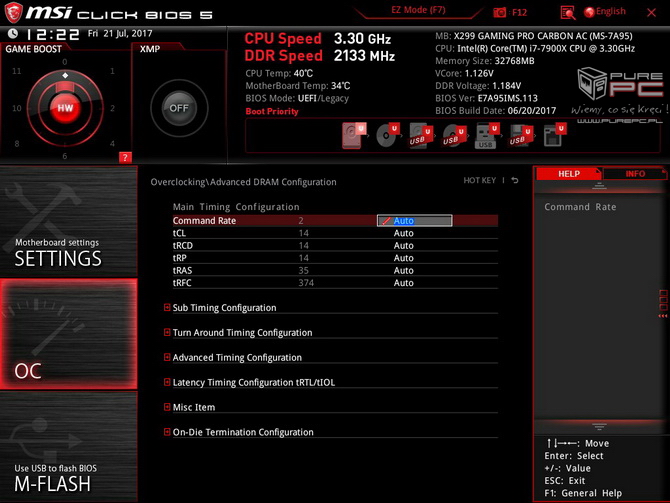

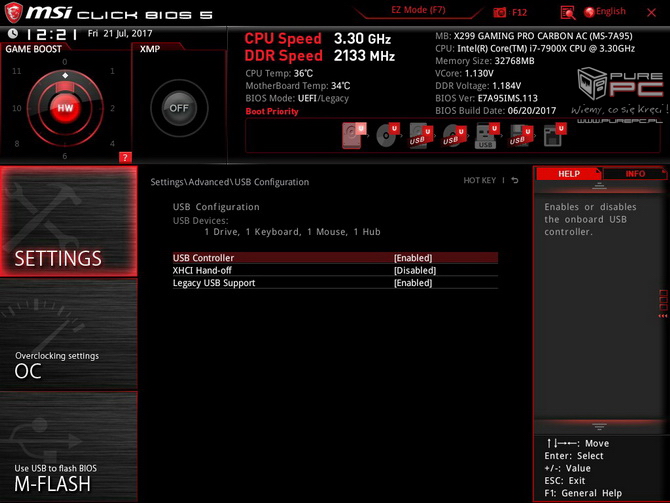

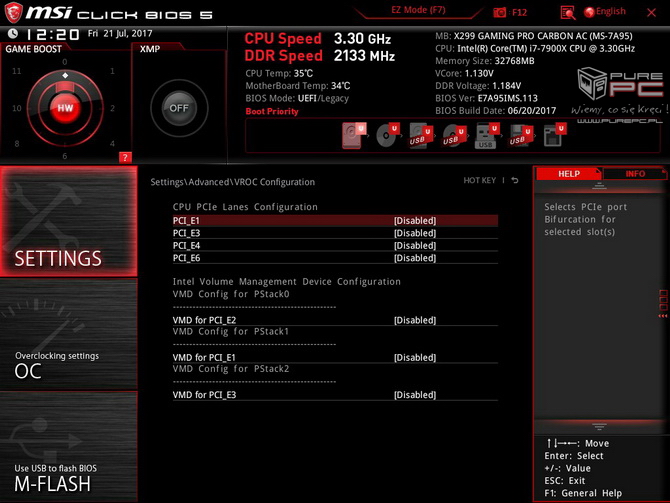

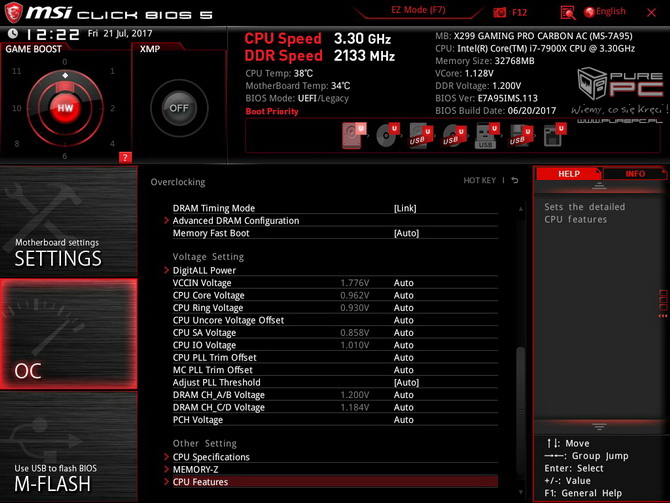

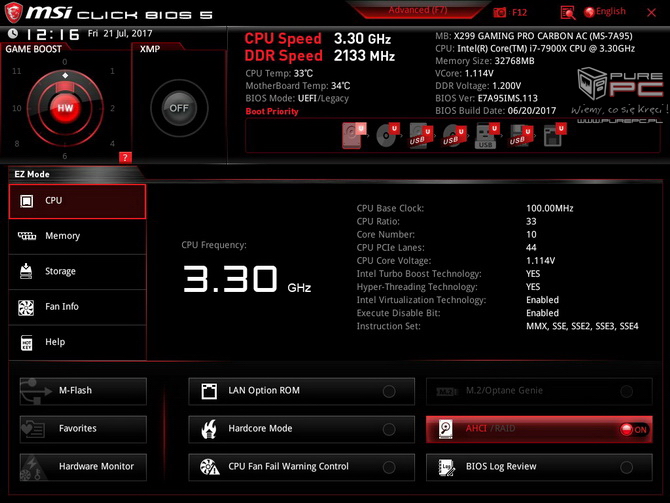

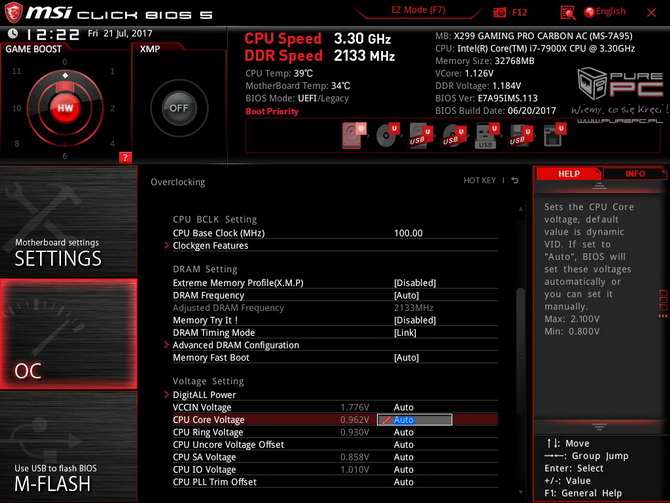

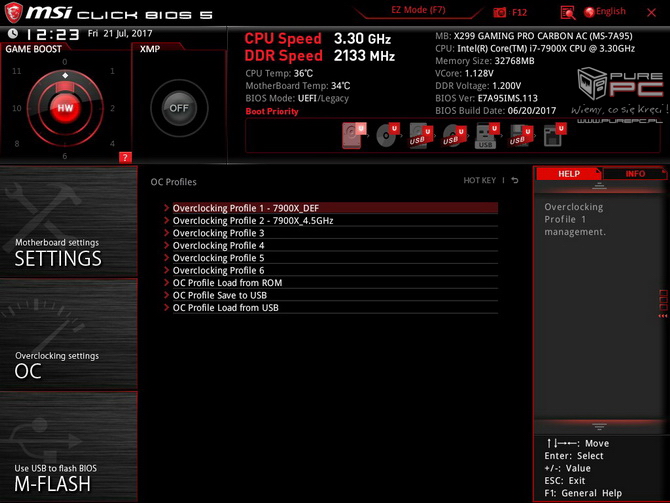

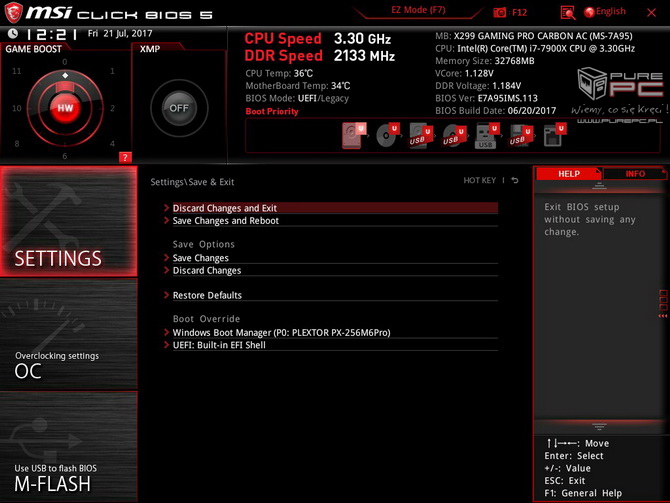

UEFI w płycie głównej MSI X299 Gaming Pro Carbon AC zostało utrzymane w klimacie pozostałych modeli Gaming, gdzie na wstępie raczeni jesteśmy trybem uproszczonym, natomiast po naciśnięciu F7 przechodzimy do zaawansowanych ustawień. Całość tradycyjnie podzielono na sześć symetrycznych bloków. Górna część okna zawiera podstawowe informacje m.in.: wersję BIOS, ilość pamięci, taktowanie czy temperatura procesora. W lewym górnym rogu umieszczono przyciski Game Boost (automatyczne podkręcanie) oraz wskaźnik informujący o aktywacji profilu XMP pamięci DDR4. Wszystko co dotyczy overclockingu umieszczono w zakładce OC, zatem chcąc podkręcać lub modyfikować kluczowe parametry, trzeba tam skierować swoje kroki. Zakładka M-Flash pozwala łatwo zaktualizować BIOS do najnowszej wersji. Najbardziej rozbudowana zakładka Settings pozwoli nam ustawić wszystko co związane z układami umieszczonymi na płycie głównej, jak również opcje bootowania. Kolejnymi zakładkami są Hardware Monitor, gdzie mamy informacje o aktualnych parametrach pracy, oraz Board Explorer, ułatwiający rozeznanie co zostało podłączone. Ustawienia wyglądają następująco:

• CPU Base Clock: 70,00 → 655,25 MHz
• Dzielniki DRAM: 1000 → 4400 MHz
• VCCIN Voltage:1,200 → 3,000
• CPU Core Voltage: 0,800 → 2,100
• CPU Ring Voltage: 0,800 → 2,100
• CPU Uncore Voltage Offset: 0,001 → 0,975
• CPU SA Voltage: 0,800 → 2,000
• CPU IO Voltage: 0,800 → 2,000
• CPU PLL Trim Offset: 0,018 → 1,134V
• MC PLL Trim Voltage: 0,018 → 1,134V
• DRAM Voltage: 0,600 → 2,200
• PCH Voltage: 0,600 → 2,000
