Undervolting - temperatury podzespołów - małe i duże obciążenie
Jedną z ważniejszych składowych procedury testowej jest zbadanie kultury pracy. Podczas pomiarów temperatura otoczenia wynosiła 25 stopni Celsjusza (+/- 1 stopień). Pierwszy test polega na sprawdzeniu temperatur obudowy oraz podzespołów w trakcie małego obciążenia. Co rozumiemy pod pojęciem "małe obciążenie"? Jest to po prostu standardowe użytkowanie laptopa bez włączania gier lub programów do obróbki. Test odbywa się w następujący sposób: przy użyciu pirometru laserowego sprawdzamy najpierw temperatury na pulpicie roboczym. Wartości pochodzą z 9 miejsc: 3 u góry, 3 po środku oraz 3 na dole. Następnie odwracamy laptop, aby w identyczny sposób sprawdzić temperatury spodu (ponownie używając 9 punktów pomiarowych).
Zjawisko "thermal throttlingu" polega na obniżeniu taktowania sprzętu komputerowego (karty graficznej lub procesora) w momencie zbyt dużego wydzielania ciepła. Pomaga to w obniżeniu temperatur tych podzespołów w celu zapobiegnięcia ich uszkodzeniu. Zbytnie przegrzanie się podzespołów znacznie skraca ich żywotność, więc użycie tego zabezpieczenia na pewno ma swoje plusy. Niemniej jednak trudno nie brać pod uwagę minusów, a zwłaszcza jednego, który rzutuje na cały sprzęt. Skoro obniżanie temperatur odbywa się poprzez zdławienie taktowań podzespołów, to musi to wiązać się ze zmniejszeniem wydajności np. w grach lub programach użytkowych. Jeśli jednak zastosowane chłodzenie w notebooku daje radę, wówczas nie musimy martwić się tym niekorzystnym zjawiskiem. Kiedy objawia się tzw. "thermal throttling"? Na to pytanie nie ma jednoznacznej odpowiedzi, ponieważ producenci ustawiają w BIOSie różne wartości krytyczne, po przekroczeniu których następuje obniżanie taktowania. W niektórych skrajnych przypadkach licznik może być ustawiony nawet na 70-75 stopni, jednak najczęściej oprogramowanie odpowiednio reaguje po przekroczeniu 90 stopni. Wygrzewanie omawianego komputera Shuttle trwało godzinę w grze Wiedźmin 3: Dziki Gon na ustawieniach graficznych Uber.

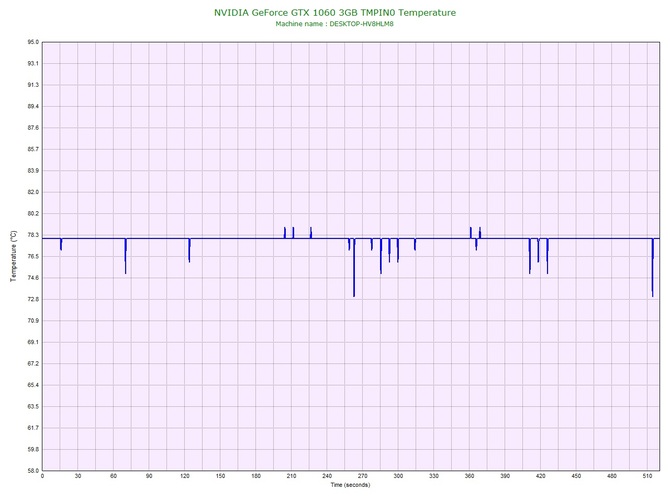

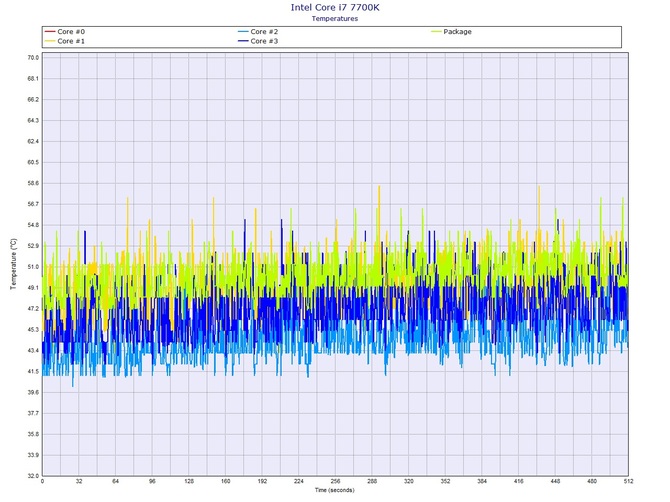

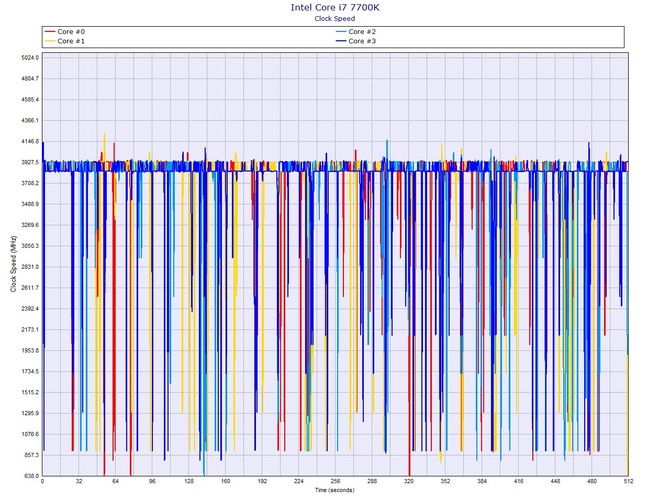

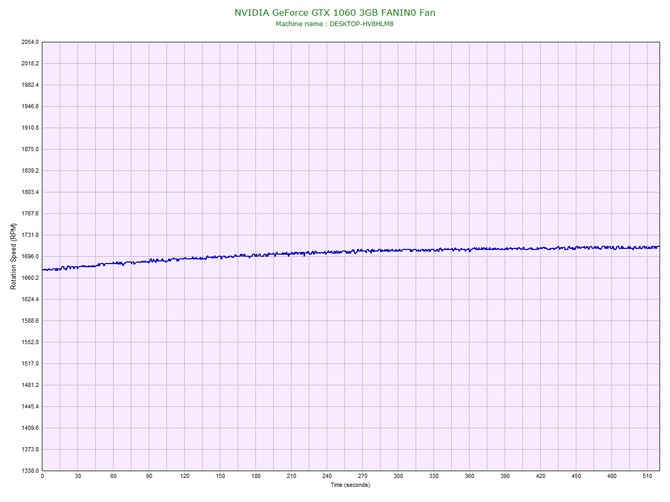

Undervolting pozytywnie wpłynął zarówno na temperatury procesora oraz karty, jak również prędkość obrotów wentylatorów GPU, a co za tym idzie - ogólnej głośności całego zestawu. Temperatura procesora Intel Core i7-7700K spadła do 58 stopni, przy czym podczas testu zaobserwowałem znacznie częstsze, mikro-spadki taktowania (choć przez większość testu utrzymywało się na poziomie 3,9 GHz). Spadki były widoczne tylko dla pojedynczych rdzeni, gdzie pozostałe utrzymywały wysokie wartości. Temperatura karty ASUS GeForce GTX 1060 Dual OC spadła do 79 stopni, z kolei obroty wentylatorów nie przekraczały 1730 RPM, co jest sporą różnicą w porównaniu do fabrycznych ustawień. Zmniejszyła się także ogólna głośność całego zestawu.
Temperatury CPU / Undervolting
Spoczynek / Obciążenie
Stopnie Celsjusza (mniej = lepiej)
Temperatury GPU / Undervolting
Spoczynek / Obciążenie
Stopnie Celsjusza (mniej = lepiej)

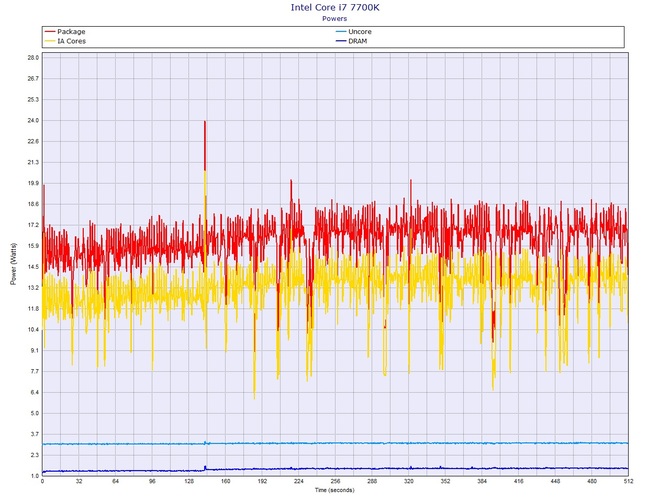

Parametry techniczne procesora oraz karty graficznej w obudowie Shuttle XPC Cube SZ270R9:
