OCZ ModXStream Pro 700W
Specyfikacja zasilacza
- Moc znamionowa: 700W
- Obciążalność linii +3.3V i +5V: 150W
- Obciążalność linii +12V: 552W
- Obciążalność linii +5Vsb: 12,5W
- Obciążalność linii -12V: 3,6W
- Standard wykonania: ATX12V v2.31
- Certyfikat sprawności 80Plus: 80Plus (white)
- Typ PFC: Aktywne
- Dyrektywa ErP Lot 6 2010: Tak
- Norma Energy Star 5.0: Nie
- Gwarancja producenta: 3 lata
- Odpinane przewody: Tak
Charakterystyka prądowo-napięciowa:
- +3.3V: 25A
- +5V: 25A
- +12V1: 25A*
- +12V2: 25A*
- -12V: 0,3A
- +5VSB: 2,5A
*Łączna obciążalność linii 12V nie większa niż 46A.
Wraz z zasilaczem otrzymujemy::
- Instrukcję obsługi
- 4x śrubki montażowe
- Etui na przewody
- Przewód zasilający

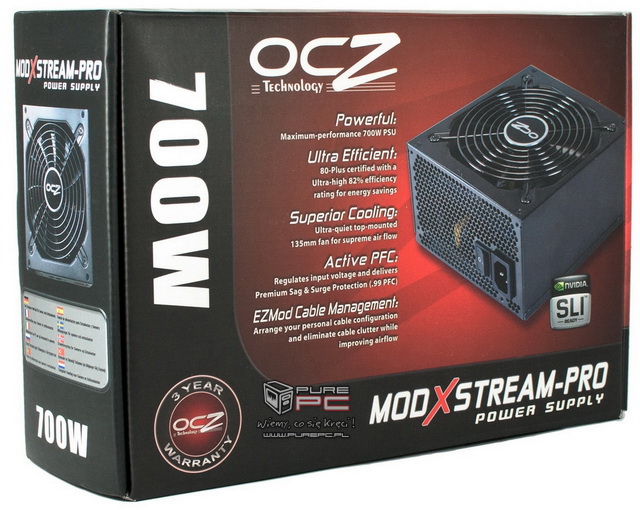

Seria OCZ ModXStream Pro dostępna jest w sprzedaży od przeszło 4 lat. W tym czasie znalazła wielu nabywców, którzy poszukiwali mocnego modularnego zasilacza w przystępnej cenie. Aktualnie jest to model u schyłku produkcji, zastępowany przez serię ZT, która również występuje w naszym porównaniu. Opakowanie w kolorze czarno-czerwonym informuje nas o zastosowanych technologiach w zasilaczu, ilości wtyczek i rozplanowaniu przewodów.
Ilość złącz stałych:
- ATX 24pin: 1
- P8 (8-pin): 1
- P8 (P4+P4): 0
- P4: 1
- PCI-E 6+2-pin: 0
- PCI-E 6-pin: 0
- Molex: 0
- SATA: 0
- FDD: 0
W stałej wiązce przewodów znajdziemy złącze dla płyty głównej ATX oraz wtyczki P8 i P4.

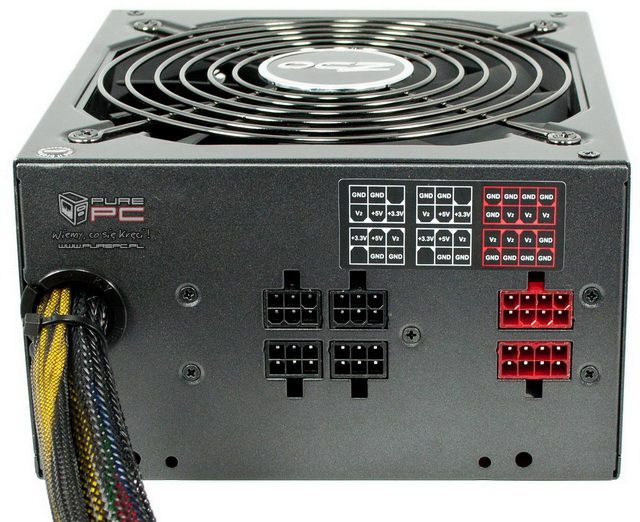

Ilość złącz odpinanych:
- P8 (8-pin): 0
- P8 (P4+P4): 0
- PCI-E 6+2-pin: 1
- PCI-E 6-pin: 1
- Molex: 4
- SATA: 6
- FDD: 2

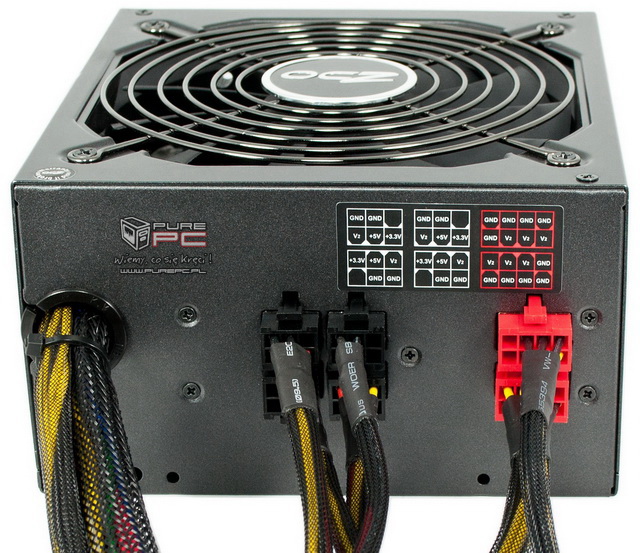

Dołączane przewody posiadają 4 Molex, 6 SATA oraz po jednym PCI-E 6-pin i 8-pin. Aktualnie wiele układów graficznych wymaga zasilania za pośrednictwem dwóch PCI-E 6+2 pin. Niestety ModXStream to starsza jednostka i w jej przypadku będziemy musieli dokupić dodatkową przejściówkę.
Długości przewodów:
- ATX 24pin: 45 cm
- P8 / P4: 45 cm
- PCI-E: 45 cm
- SATA pierwsza wtyczka: 45 cm
- SATA ostatnia wtyczka: 75 cm
- Molex pierwsza wtyczka: 45 cm
- Molex ostatnia wtyczka: 60 cm

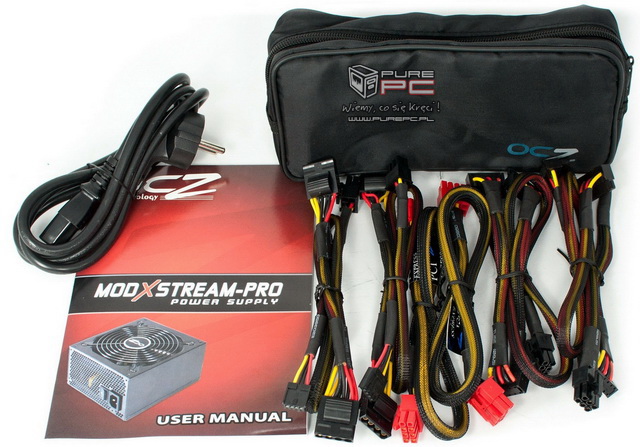

W skład zestawu wchodzi instrukcja obsługi, śrubki montażowe, przewód zasilania, odpinane przewody oraz pokrowiec na ich przechowywanie. Warto zwrócić uwagę na długość przewodów. 45 cm w głównej wiązce i max 60-75 cm do ostatnich wtyczek Molex/SATA to stanowczo za krótko. Zasilacz w tym temacie wypada bardzo słabo w porównaniu do innych testowanych modeli.

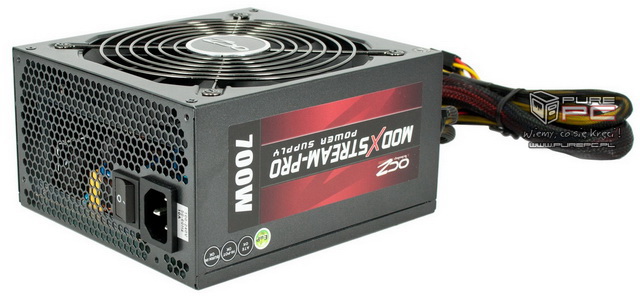

Obudowę wykonano z blachy SECC o grubości 0,8 mm, polakierowanej na czarny, matowy kolor. Z przodu znajdziemy ujście dla ciepłego powietrza w dobrze znanej strukturze plastra miodu. Nie mogło również zabraknąć miejsca do podłączenia przewodu zasilania i włącznika on/off.

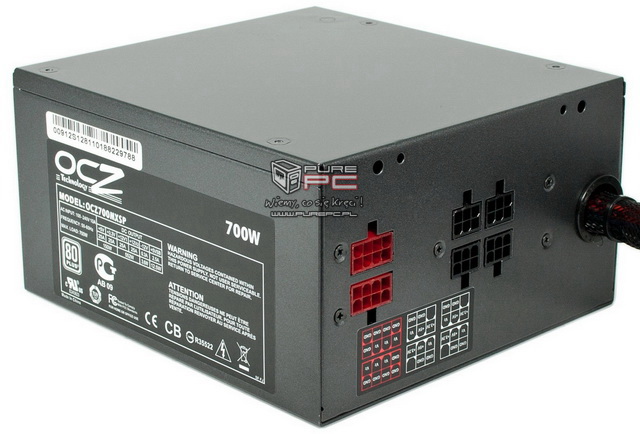

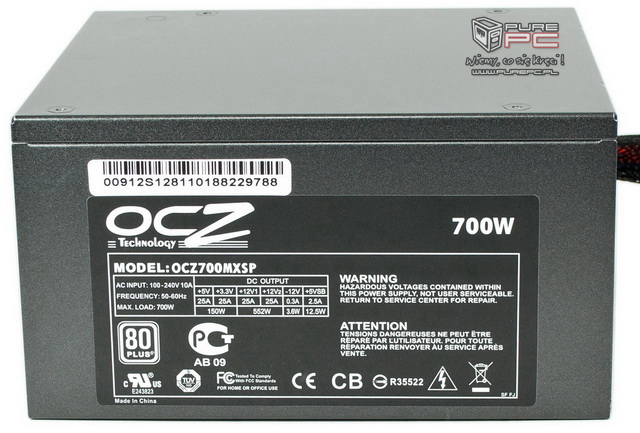

Na prawym boku znalazła się czarno-czerwona naklejka z nazwą serii ModXStream oraz nominalną mocą jednostki. Po drugiej stronie obudowy znajdziemy tabliczkę znamionową, z której dowiadujemy się o dokładnej nazwie modelu (OCZ700MXSP), dopuszczalnych obciążeniach linii, maksymalnym natężeniu prądu oraz uzyskaniu podstawowego certyfikatu 80Plus. Linię 12V możemy obciążyć do 552W (46A).

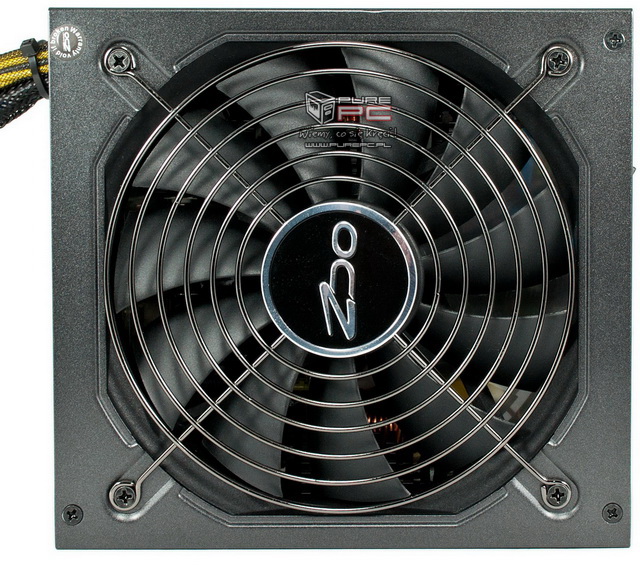

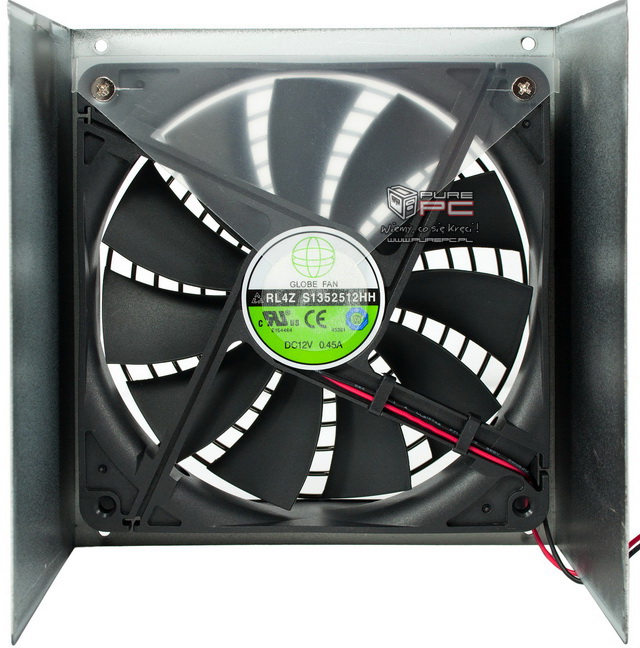

Za chłodzenie podzespołów zasilacza odpowiada 13,5 centymetrowy wentylator Globe Fan z łożyskiem ślizgowym. Przed uszkodzeniem chroni go druciany grill, na którym umieszczono logotyp marki OCZ. Obudowa ma długość 160 mm.
Specyfikacja wentylatora:
- Producent: Globe Fan
- Model: RL4Z S1352512HH
- Łożysko: Ślizgowe
- Wymiary (mm): 135x135x25 mm
- Moc: 5,4 W
- Natężenie: 0,45 A
- Wydajność: 129 CFM
- Max. obroty: 1800 obr./min.
- Aktywna kontrola prędkości: Tak

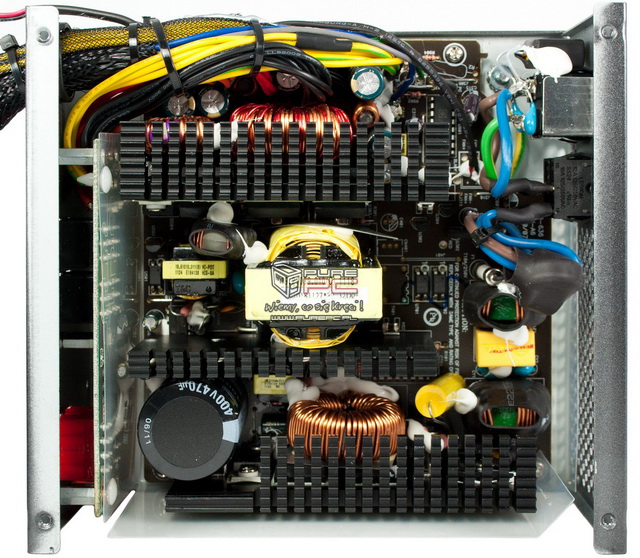

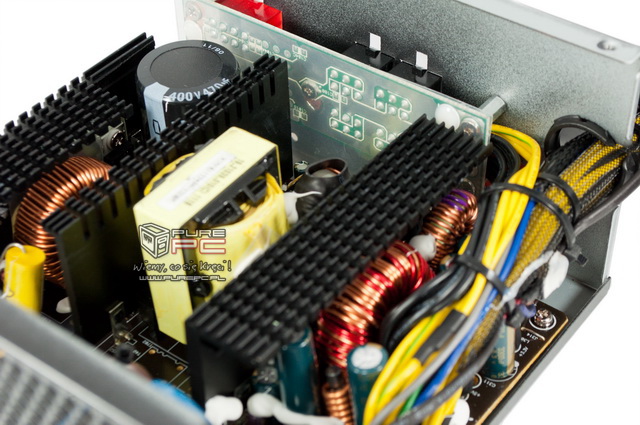

Po zdjęciu górnej części obudowy, do której przymocowano wentylator, ujrzymy czarne PCB bazujące na projekcie OEM manufaktury Sirtec. Duża powierzchnia radiatorów i potrzeba odprowadzenia nagromadzonego ciepła jest wynikiem sprawności, oscylującej w granicach 80-82%.

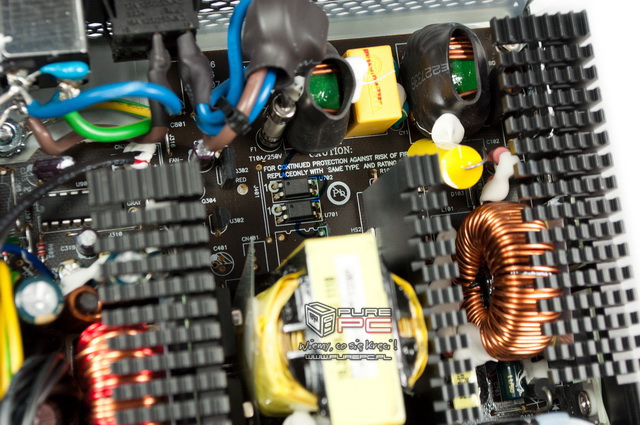

Filtrowanie EMI poprowadzono dwoma kondensatorami Y (niebieskie) i jednym X (żółty), zamontowanymi przy gniazdku zasilania. Drugi etap to dwa kondensatory Y, jeden X, warystor MOV oraz dwie cewki ferrytowe w czarnych otulinach.

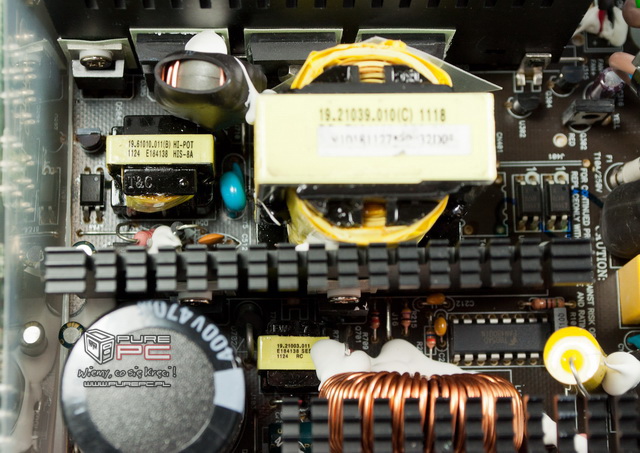

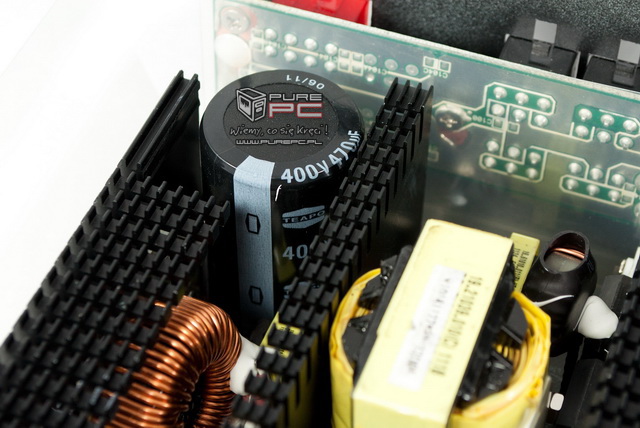

Kondensator filtrujący wysokoprądowy, to dzieło TEAPO przeznaczone do pracy w temperaturze 85'C i o pojemności 470µF przy napięciu 400V.
Zasilacz wykorzystuje mostek prostowniczy GBU1005 10A / 100'C przymocowany do indywidualnego radiatora. Zaraz obok niego znajdziemy dwa tranzystory MOSFET SPW20N60C3 16 / 100'C wykorzystywane w APFC.
W sekcji przełączenia zastosowano dwa tranzystory MOSFET STP25NM60N, które wg specyfikacji obsługują 13A w temperaturze 100'C. Przykręcono je do masywnego aluminiowego radiatora. Za kontrolę PFC / PWM odpowiada układ scalony FAN4800 zamontowany na głównym PCB pomiędzy radiatorami.
Po stronie wtórnej znajdziemy sześć prostowników Schottky'ego. Po dwa ESAD83-004 dla linii +3.3V i +5V. Ostatnie dwa o oznaczeniu KCQ60A06 (link) wykorzystywane są dla +12V. Kondensatory elektrolityczne są produkcji TEAPO, przystosowane do pracy 105'C.

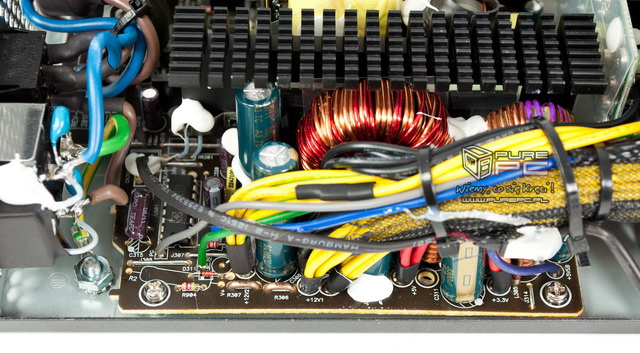

Na PCB nie mogło zbraknąć układu scalonego PS224 (link) odpowiedzialnego za zabezpieczenia OVP, UVP i OCP. Układ zamontowano na głównym PCB, po lewej stronie od wyprowadzenia od wyprowadzenia przewodów.
