Test 25 zasilaczy 650-750W - Jaki zasilacz komputerowy dla gracza

Rafał Romański | 26-03-2012 05:00 |

Corsair TX650M 650W

Specyfikacja zasilacza

  • Moc znamionowa: 650W
  • Obciążalność linii +3.3V i +5V: 150W
  • Obciążalność linii +12V: 648W
  • Obciążalność linii +5Vsb: 15W
  • Obciążalność linii -12V: 9,6W
  • Standard wykonania: ATX12V v2.31
  • Certyfikat sprawności 80Plus: Bronze
  • Typ PFC: Aktywne
  • Dyrektywa ErP Lot 6 2010: Tak
  • Norma Energy Star 5.0: Tak
  • Gwarancja producenta: 5 lat
  • Odpinane przewody: Tak

Charakterystyka prądowo-napięciowa:

  • +3.3V: 30A
  • +5V: 30A
  • +12V: 54A
  • -12V: 0,8A
  • +5VSB: 3A

Wraz z zasilaczem otrzymujemy::

  • Instrukcję obsługi
  • 4x śrubki montażowe
  • 10 opasek zaciskowych
  • Pokrowiec welurowy na zasilacz
  • 2x przejściówka Molex na FDD
  • Przewód zasilający

Na poprzedniej stronie przyglądaliśmy się bliżej modelowi Corsair AX. Czas spojrzeć na zasilacz skierowany do osób z chudszym portfelem. Modele TX są już na rynku od przeszło 4 lat, jednak przeglądając nasze forum dyskusyjne wiemy, że nadal cieszą się dużym zainteresowaniem.

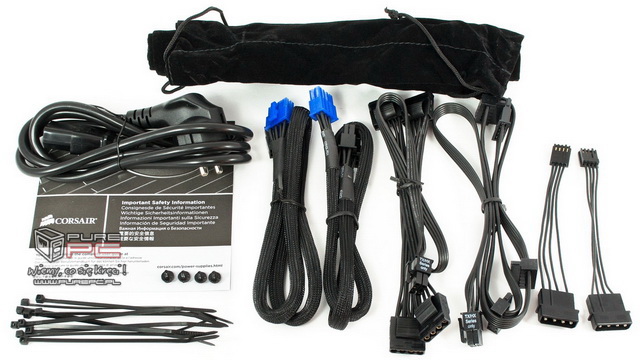

W zestawie otrzymujemy opaski zaciskowe, śrubki montażowe, przejściówkę z Molex na FDD oraz pokrowiec na zasilacz, który również może posłużyć jako futerał na nieużywane przewody. Wszystkie wiązki są w kolorze czarnym, dodatkowo zastosowano płaskie przewody dla Molex i SATA, które łatwiej ułożyć niż nylonowe oploty.

Ilość złącz stałych:

  • ATX 24pin: 1
  • P8 (8-pin): 0
  • P8 (P4+P4): 1
  • PCI-E 6+2-pin: 0
  • PCI-E 6-pin: 0
  • Molex: 4
  • SATA: 4
  • FDD: 0

Ilość złącz odpinanych:

  • P8 (8-pin): 0
  • P8 (P4+P4): 0
  • PCI-E 6+2-pin: 2
  • PCI-E 6-pin: 0
  • Molex: 4
  • SATA: 4
  • FDD: 2

Długości przewodów:

  • ATX 24pin: 60 cm
  • P8 / P4: 60 cm
  • PCI-E: 60 cm
  • SATA pierwsza wtyczka: 40 cm
  • SATA ostatnia wtyczka: 85 cm
  • Molex pierwsza wtyczka: 40 cm
  • Molex ostatnia wtyczka: 85 cm

Na długość przewodów na pewno nie będziemy narzekać. 60 cm dla płyty głównej, procesora i kart graficznych oraz maksymalnie 85 cm dla Molex i SATA to wartości jak najbardziej odpowiednie.

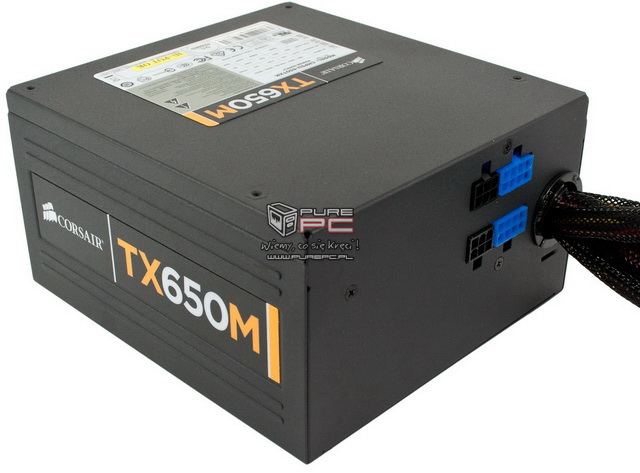

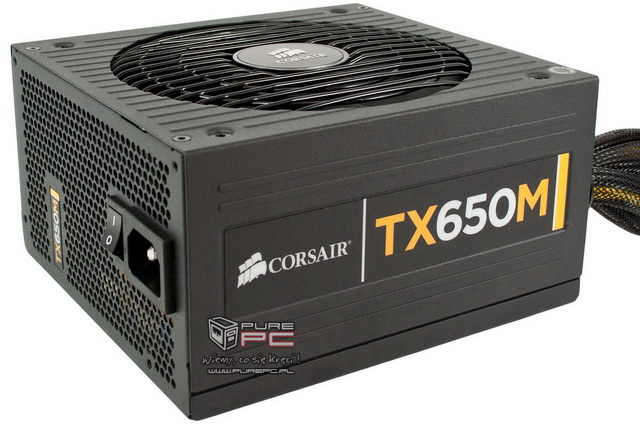

Obudowę pokryto proszkowo w kolorze czarnym. Z przodu znajdziemy strukturę plastra miodu poprawiającą cyrkulację powietrza, miejsce na podłączenie przewodu zasilania oraz przełącznik on/off. Na obu bokach znajdziemy naklejki z oznaczeniem modelu jednostki i mocy znamionowej.

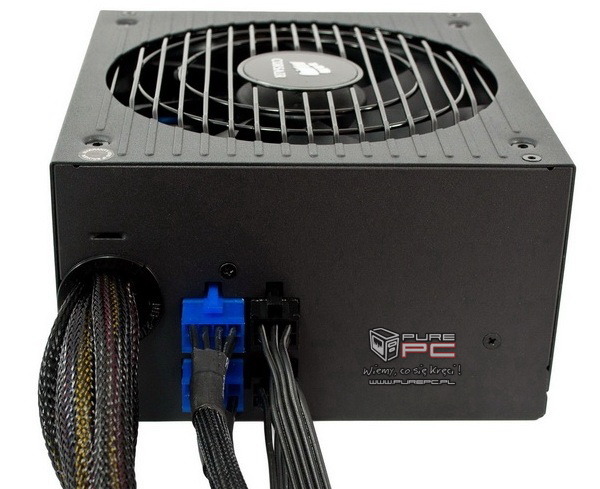

W tylnej części zasilacza umieszczono wyprowadzenie stałych wiązek zasilania oraz 4 złącza do podłączenia okablowania modularnego. Dwa niebieskie odpowiadają za zasilanie kart graficznych, czarne natomiast za Molex i SATA.

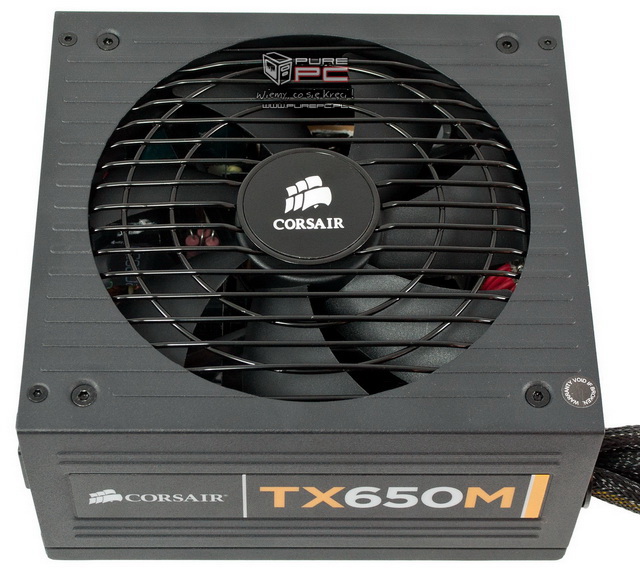

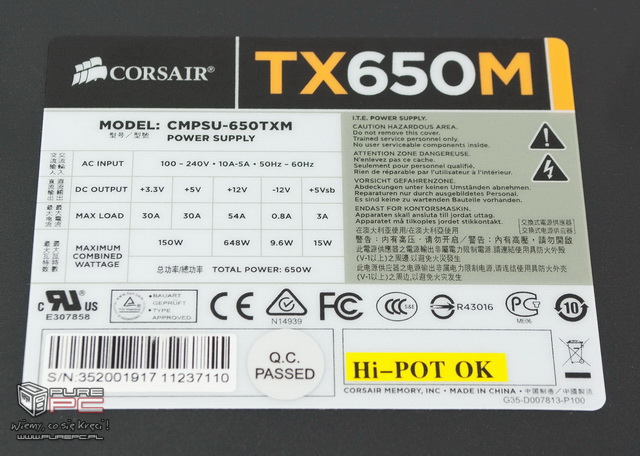

Na spodzie zasilacza znalazło się miejsce dla tabliczki znamionowej. Dowiemy się z niej o maksymalnym natężeniu prądu, dopuszczalnych obciążeniach danych linii oraz zakresie napięć w jakim pracuje zasilacz. Linię 12V możemy maksymalnie obciążyć do wartości 648W (54A). W górnej części obudowy widzimy przetłoczenia, które przechodzą w ciekawie wyglądający grill chroniący wentylator przed uszkodzeniem.

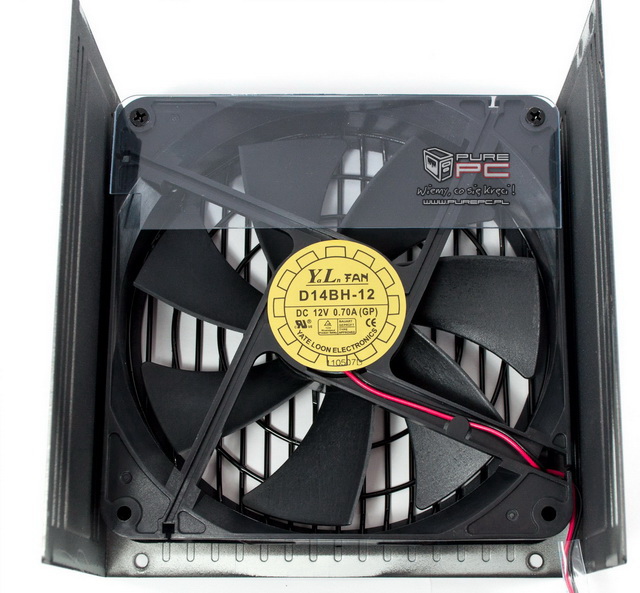

Specyfikacja wentylatora:

  • Producent: Yate Loon
  • Model: D14BH-12 (GP)
  • Łożysko: podwójne łożysko kulkowe
  • Wymiary (mm): 140x140x25 mm
  • Moc: 8,4 W
  • Natężenie: 0,7 A
  • Wydajność: 140 CFM
  • Max. obroty: 2800 obr./min.
  • Aktywna kontrola prędkości: Tak

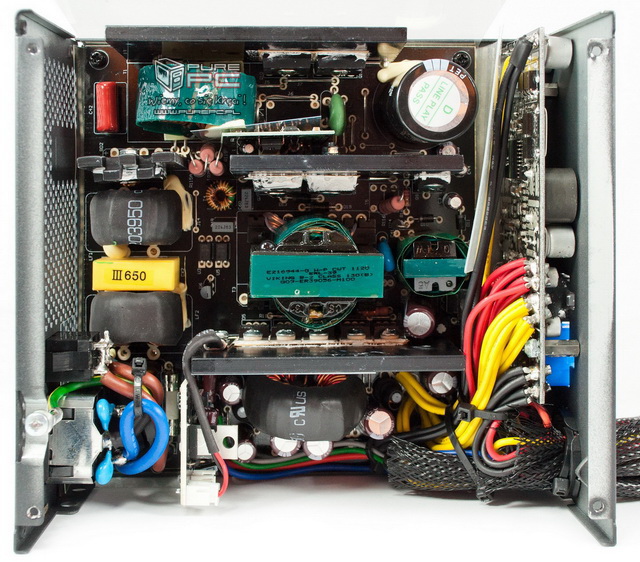

Po zdjęciu obudowy z wentylatorem widzimy utrzymane w czarnej kolorystyce PCB, które opiera się na projekcie OEM manufaktury CWT. Co ciekawe, modele TX650W ze stałą wiązką przewodów bazują na projekcie SeaSonic. Nie wiemy czemu producent zdecydował się rozdzielić produkcję serii TX na dwóch różnych dostawców.

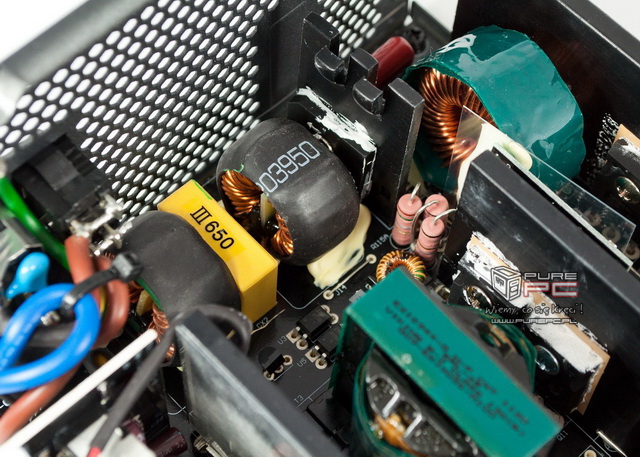

Filtrowanie EMI poprowadzono dwoma kondensatorami Y i jednym X. Drugi etap to kolejne dwa kondensatory Y, jeden X oraz dwie cewki ferrytowe w czarnych otulinach. Zaraz za cewkami znajdziemy mostek prostowniczy przymocowany do oddzielnego radiatora o oznaczeniu GBU1006, obsługujący wg specyfikacji do 10A przy 100'C.

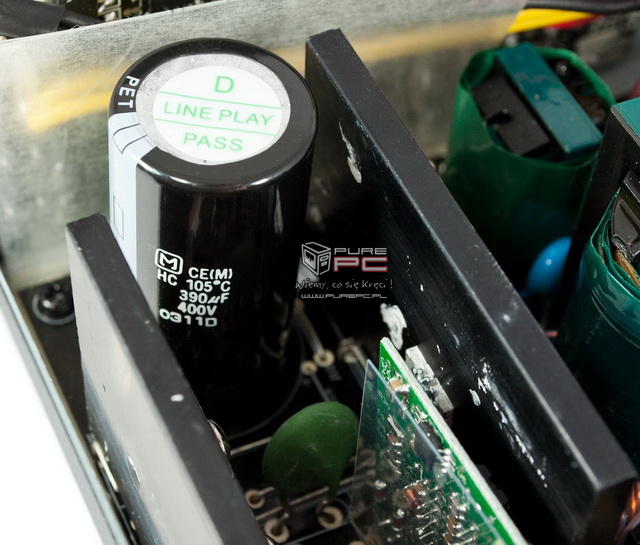

Kondensator filtrując wysoko-prądowy, to produkt Matsushita (Panasonic) przeznaczone do pracy w temperaturze 105'C i o pojemności 390µF przy napięciu 400V.

Obok głównego kondensatora znajdziemy dodatkowe PCB z układem sterującym CM6800 (link) odpowiedzialnym za PFC / PWM.

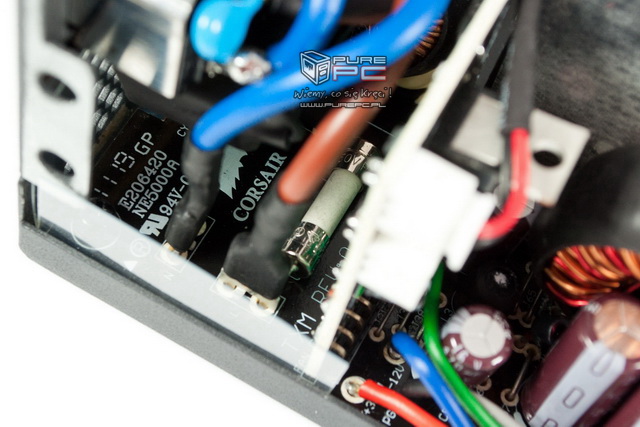

Nie mogło zabraknąć na PCB logotypu producenta. Zaraz obok niego znajdziemy bezpiecznik topikowy.

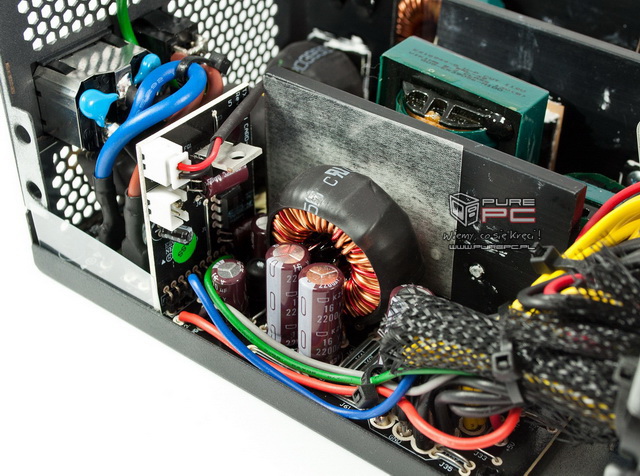

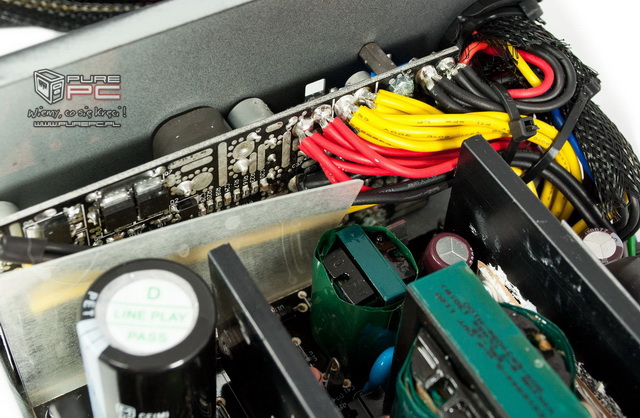

Na PCB z wyjściami dla modularnego okablowania zamontowano DC-DC dla +3.3V i 5V obsługiwane przez układ układ scalony APW 7159. Zastosowano osiem tranzystorów MOSFET o oznaczeniu AP72T03GH.

Po stronie wtórnej znajdziemy kondensatory Chemi-Con przystosowane do pracy w 105'C. Po lewej stronie od kondensatorów zamontowano dodatkowe PCB z układem scalonym WT7502 obsługującym zabezpieczenia OVP oraz UVP.
