Antec EarthWatts Platinum 650W

Specyfikacja zasilacza

• Moc znamionowa: 650W
• Obciążalność linii +3.3V i +5V: 105W
• Obciążalność linii +12V: 576W
• Obciążalność linii +5Vsb: 15W
• Obciążalność linii -12V: 3,6W
• Standard wykonania: ATX12V v2.32
• Certyfikat sprawności 80Plus: Platinum
• Typ PFC: Aktywne
• Dyrektywa ErP Lot 6 2010: Tak
• Norma Energy Star 5.0: Tak
• Gwarancja producenta: 3 lata
• Odpinane przewody:Nie

Charakterystyka prądowo-napięciowa:

• +3.3V: 20A
• +5V: 18A
• +12V1: 30A*
• +12V2: 30A*
• +12V3: 30A*
• +12V4: 30A*
• -12V: 0,3A
• +5VSB: 3A

*Łączna obciążalność linii 12V nie większa niż 48A.

Wraz z zasilaczem otrzymujemy::

• Instrukcję obsługi
• 5x śrubki montażowe
• 2x opaski zaciskowe plastikowe
• 2x opaski z rzepem
• Przewód zasilający

Zasilacz dostarczany jest w małym kartonowym opakowaniu utrzymanym w kolorystyce szaro-żółtej. Na pierwszy rzut oka widać napis Platinum, przypominający nam o sprawności zasilacza potwierdzonej certyfikatem. Na bocznych ściankach znajdziemy tabliczkę znamionową, rozplanowanie złącz, opis zastosowanych technologii oraz małą wyliczankę ile możemy zaoszczędzić pieniędzy przy zastosowaniu zasilacza platynowego. Jak wiemy, sprawność kosztuje, tylko czy może się zwrócić w czasie użytkowania zasilacza? O tym przekonamy się w czasie testów.

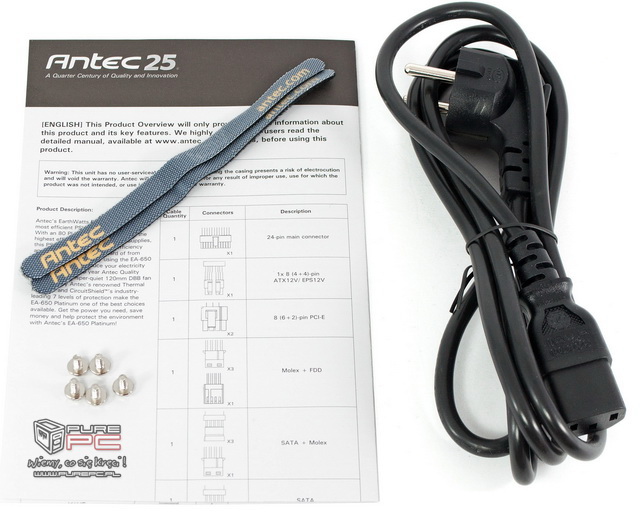

W zestawie wraz z zasilaczem otrzymujemy instrukcję obsługi, śrubki montażowe, przewód zasilający oraz dwie opaski na rzep.

Ilość złącz stałych:

• ATX 24pin: 1
• P8 (8-pin): 0
• P8 (P4+P4): 1
• PCI-E 6+2-pin: 2
• PCI-E 6-pin: 0
• Molex: 4
• SATA: 6
• FDD: 1

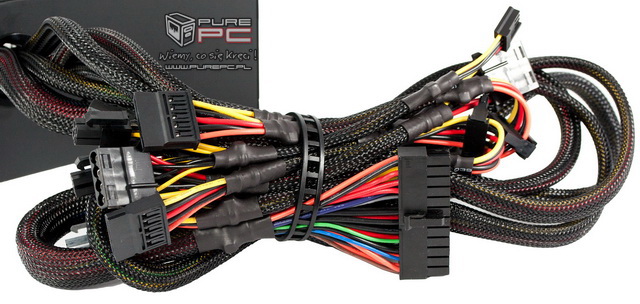

W zasilaczu zastosowano stałą wiązkę przewodów w nylonowych oplotach. Przewody ATX i PCI-E o długości 55 cm oraz P8 o długości 60 cm nie powinny sprawiać problemu z podłączeniem ale z ułożeniem ich w większych obudowach może być problem. Na plus zasługują długie przewody dla peryferiów, 100cm do ostatniej wtyczki Molex to bardzo dobry wynik.

Długości przewodów:

• ATX 24pin: 55 cm
• P8 / P4: 60 cm
• PCI-E: 55 cm
• SATA pierwsza wtyczka: 55 cm
• SATA ostatnia wtyczka: 85 cm
• Molex pierwsza wtyczka: 55 cm
• Molex ostatnia wtyczka: 100 cm

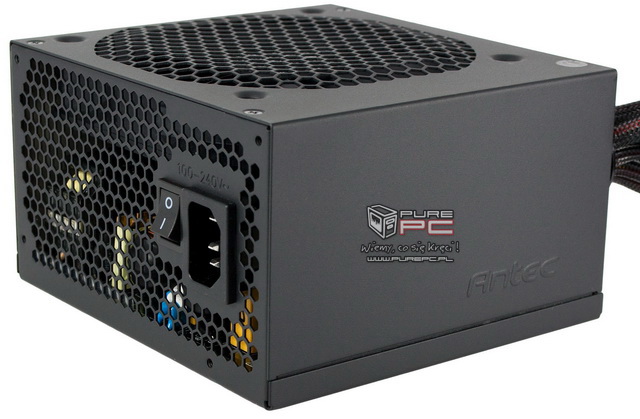

Obudowa wykonana została z blachy SECC o grubości 0,8 mm. Polakierowano ją na czarny matowy kolor. Jest surowo, bez kolorystycznych wodotrysków. Przód zasilacza wykonano w strukturze plastra miodu dla lepszej cyrkulacji powietrza, dodatkowo znajdziemy miejsce do podłączenia zasilania oraz włącznik. Na boku obudowy umieszczono małe przetłoczenie z logiem producenta.

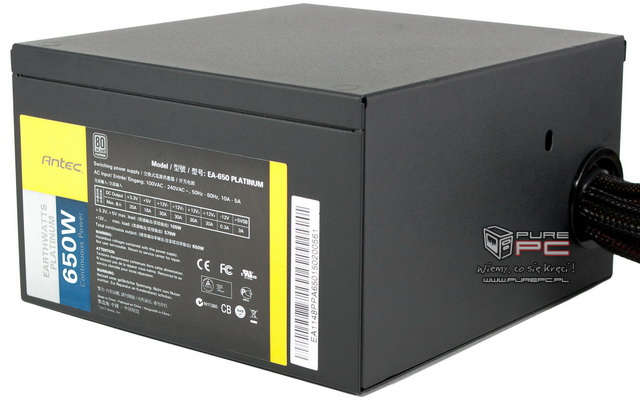

Po drugiej stronie swoje miejsce znalazła tabliczka prądowo-napięciowa.

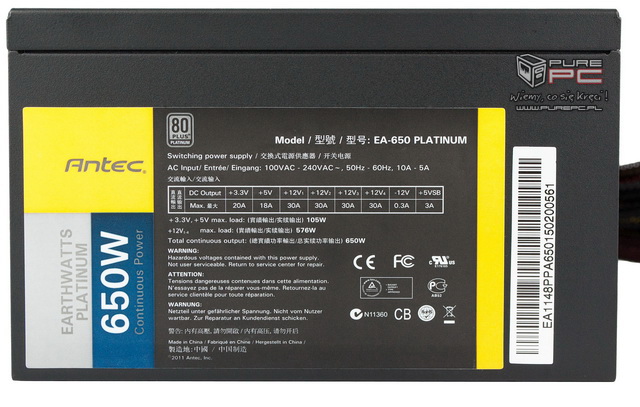

Najważniejsze dane, jakie możemy wyczytać z tabliczki znamionowej, określają maksymalne natężenie prądu, maksymalne obciążenie danej linii oraz uzyskanie certyfikatu 80Plus Platinum. Linię 12V możemy obciążyć maksymalnie do 576W (48A).

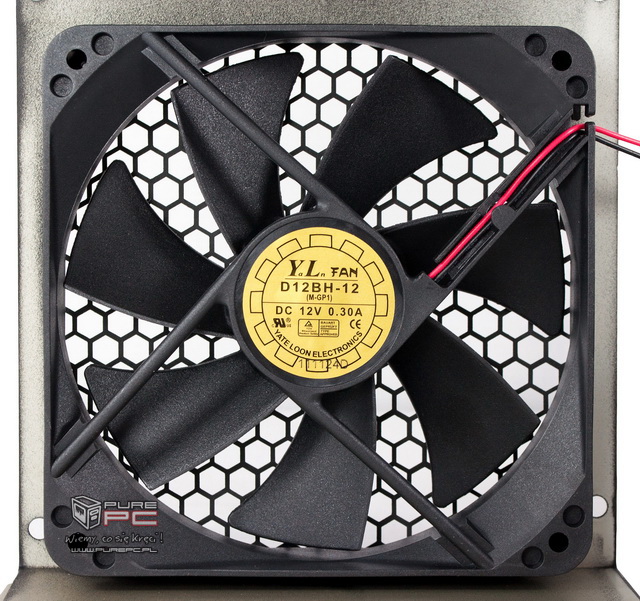

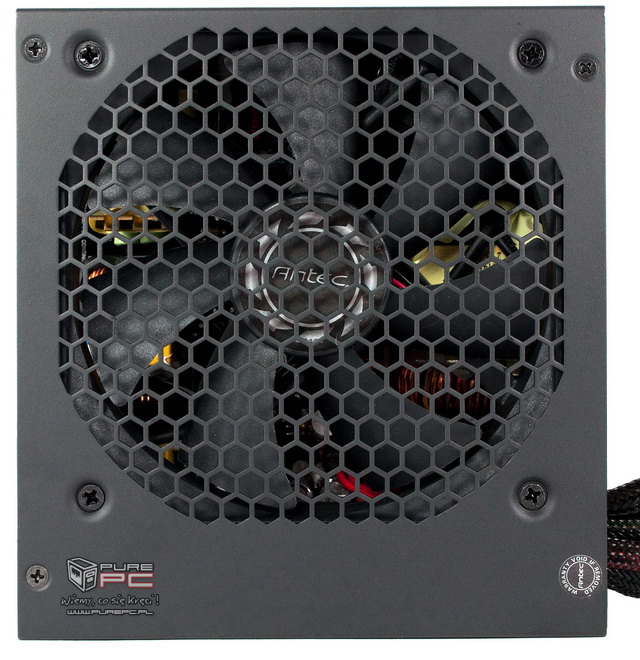

Wentylator został zamontowany bliżej jednego z boków obudowy dla lepszego chłodzenia newralgicznych podzespołów. Zamiast standardowego grilla producent zdecydował się na wycięcie w obudowie struktury plastra miodu, stosowanego bardzo często przy ujściu ciepłego powietrza z zasilacza.

Specyfikacja wentylatora:

• Producent: Yate Loon
• Model: D12BH-12 (M-GP1)
• Łożysko: kulkowe
• Wymiary (mm): 120x120x25 mm
• Moc: 3,6 W
• Natężenie: 0,3 A
• Wydajność: 89 CFM
• Max. obroty: 2300 obr./min.
• Aktywna kontrola prędkości: Tak

Wnętrze zasilacza

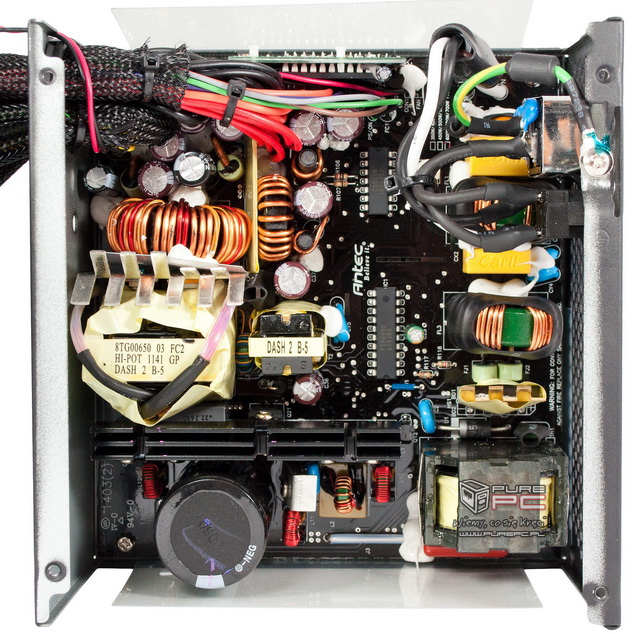

Po odkręceniu 4 śrubek i zdjęciu obudowy z zamontowanym wentylatorem D12BH-12, widzimy wnętrze utrzymane w czarnej kolorystyce. Zasilacz Earth Watts korzysta z projektu FSP, o którym jeszcze nieraz będziemy wspominać na kolejnych stronach artykułu. Dla uzyskania sprawności na poziomie Platinum, producent zdecydował się zastosować topologię Active Clamp Reset Forward (ACRF).

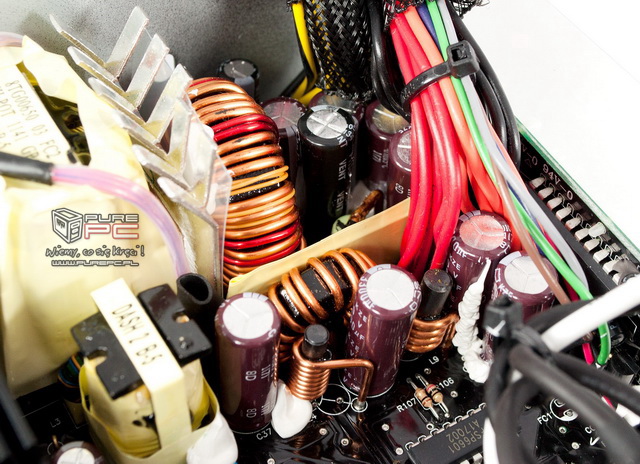

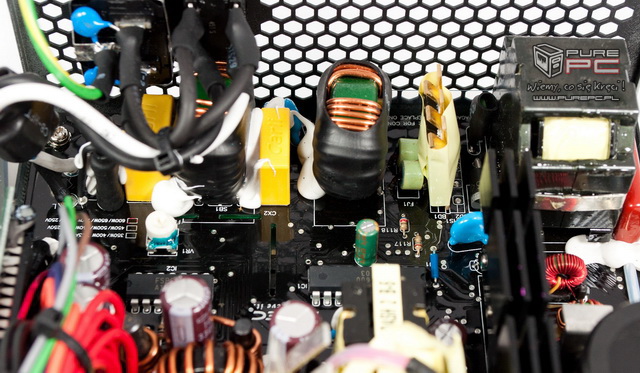

Filtrowanie poprowadzono dwoma kondensatorami ceramicznymi Y (kolor niebieski), oraz jednym X. Drugi etap to kolejne dwa kondensatory Y, dwa kondensatory X (żółte), dwie cewki ferrytowe w czarnych otulinach oraz MOV, którego często niestety nie znajdziemy w projektach FSP. Zasilacz wykorzystuje jeden mostek prostowniczy o oznaczeniu GBU15L06 obsługujący wg specyfikacji 25A przy 25'C lub 16A przy temperaturze 100'C.

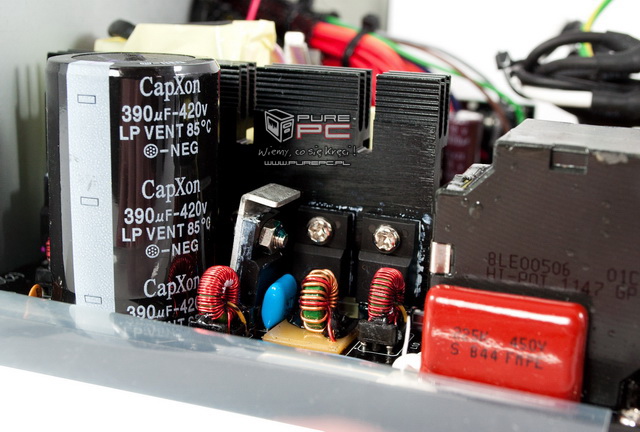

Kondensator filtrujący wysokoprądowy, to dzieło chińskiego producenta CapXon przeznaczony do pracy w temperaturze 85'C i pojemności 390µF przy napięciu 420V. Brakuje nam kondensatora jednego z japońskich producentów, które naszym zdaniem lepiej sobie radzą w takich zastosowaniach. Do aktywnego PFC wykorzystywane są dwa tranzystory MOSFET IPA60R125CP.

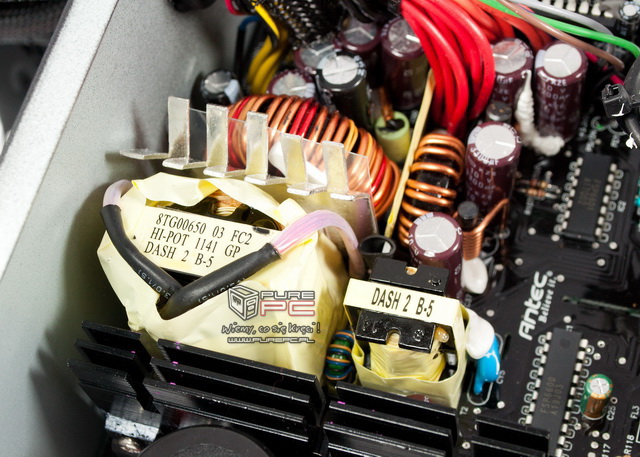

Główny transformator to dobrze znany 8TG00650 03 FC 2 oraz mniejszy DASH 2 B-5 odpowiedzialny za linię +5Vsb (Standby). Za głównym transformatorem znajdziemy mały radiator, do którego przymocowane są dwa tranzystory MOSFET IRLB3036 odpowiedzialne za stabilizację +12V.

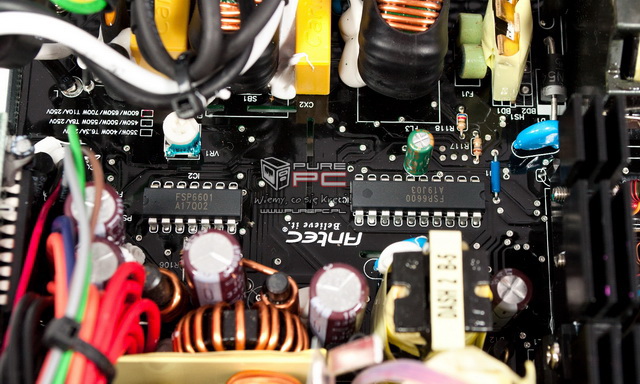

Za kontrolę APFC / PWM odpowiada układ scalony stworzony przez FSP o oznaczeniu FSP6600. Po stronie wtórnej mamy kontroler również produkcji FSP - FSP6601 odpowiadający za PWM dla DC-DC.

Kondensatory niskoprądowe to w większości produkty Nippon Chemi-Con, nie zabrakło również Rubycon i CapXon. Wszystkie pracują do 105'C.

Po prawej stronie PCB znajdziemy układ scalony WT7579 odpowiadający za zabezpieczenia OVP, UVP, OCP i OTP.
