Test Shuttle SH87R6 - Mały komputer o dużych możliwościach

Shuttle SH87R6 - Charakterystyka wnętrza

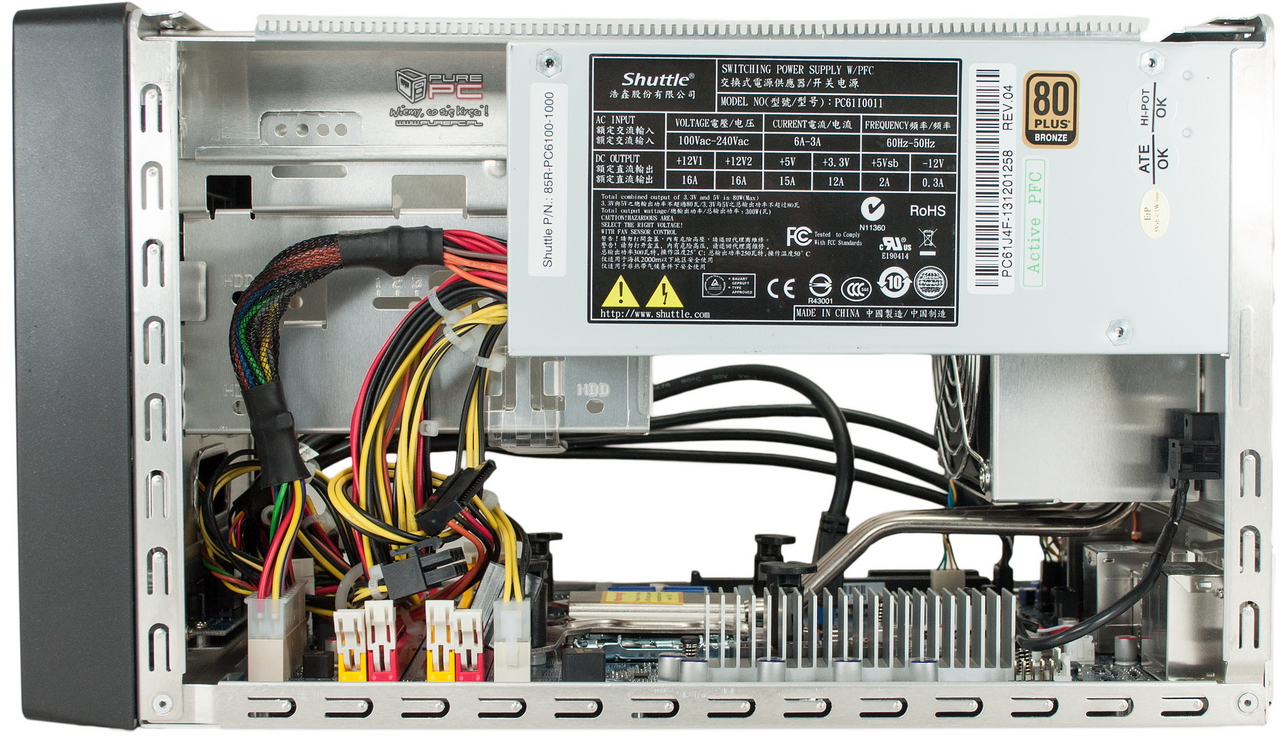

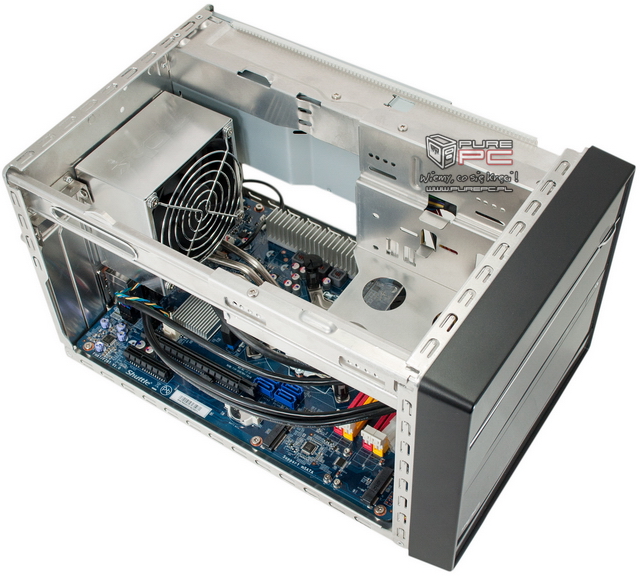

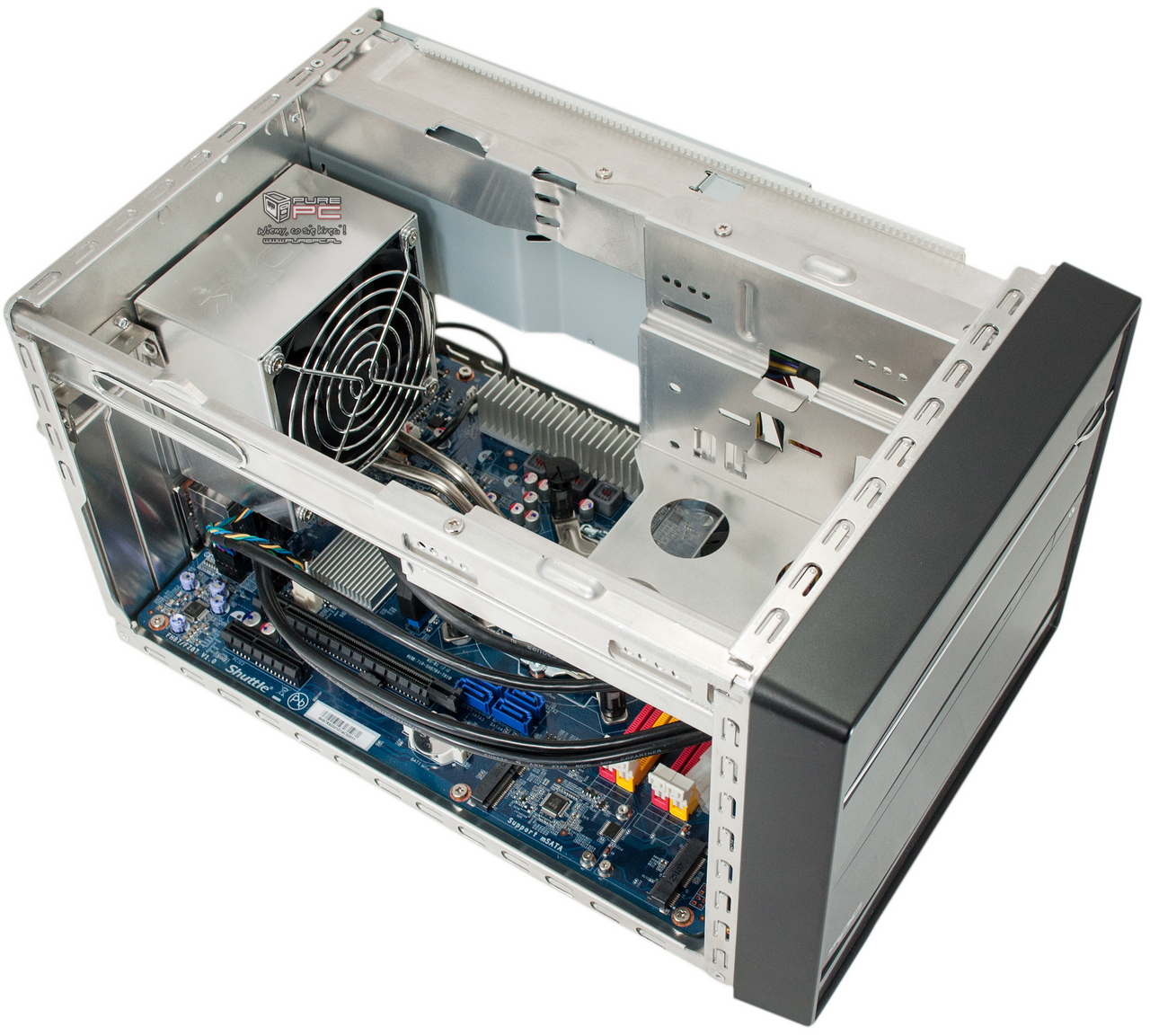

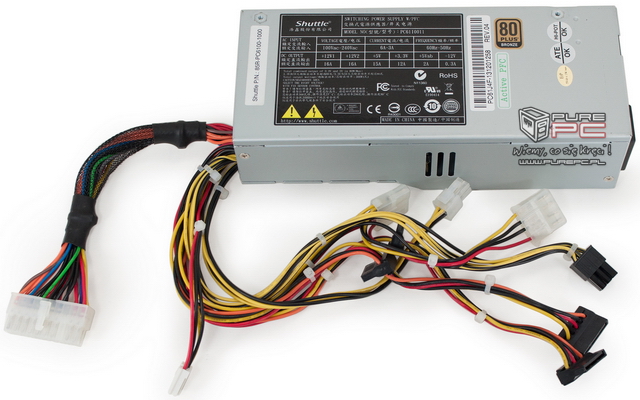

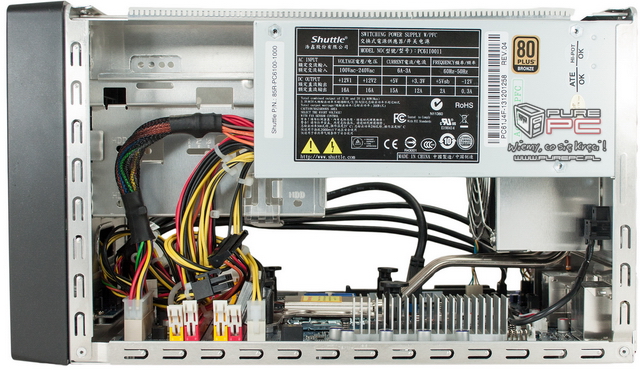

Znacznie ciekawiej prezentuje się wnętrze urządzenia. Pełno tu bowiem własnych rozwiązań Shuttle stosowanych wyłącznie w komputerach serii XPC. Zacznijmy od zasilacza, którego oznaczenie to PC6110011. Jest to konstrukcja własna firmy Shuttle o mocy 300W. W dobie powszechnie spotykanych w pecetach zasilaczy charakteryzujących się mocą często przekraczającą 400 czy 500W, wartość ta wydaje się niewielka.

Naszym zdaniem jednak, nie powinno być problemów z zasileniem nawet o wiele bardziej prądożernych podzespołów, niż te, w które wyposażyliśmy nasz testowy egzemplarz. Ważniejszymi cechami zasilacza komputera Shuttle SH87R6 są dwie linie +12V z maksymalnym natężeniem prądu po 16A na każdej, certyfikat 80 Plus Bronze oraz aktywne PFC.

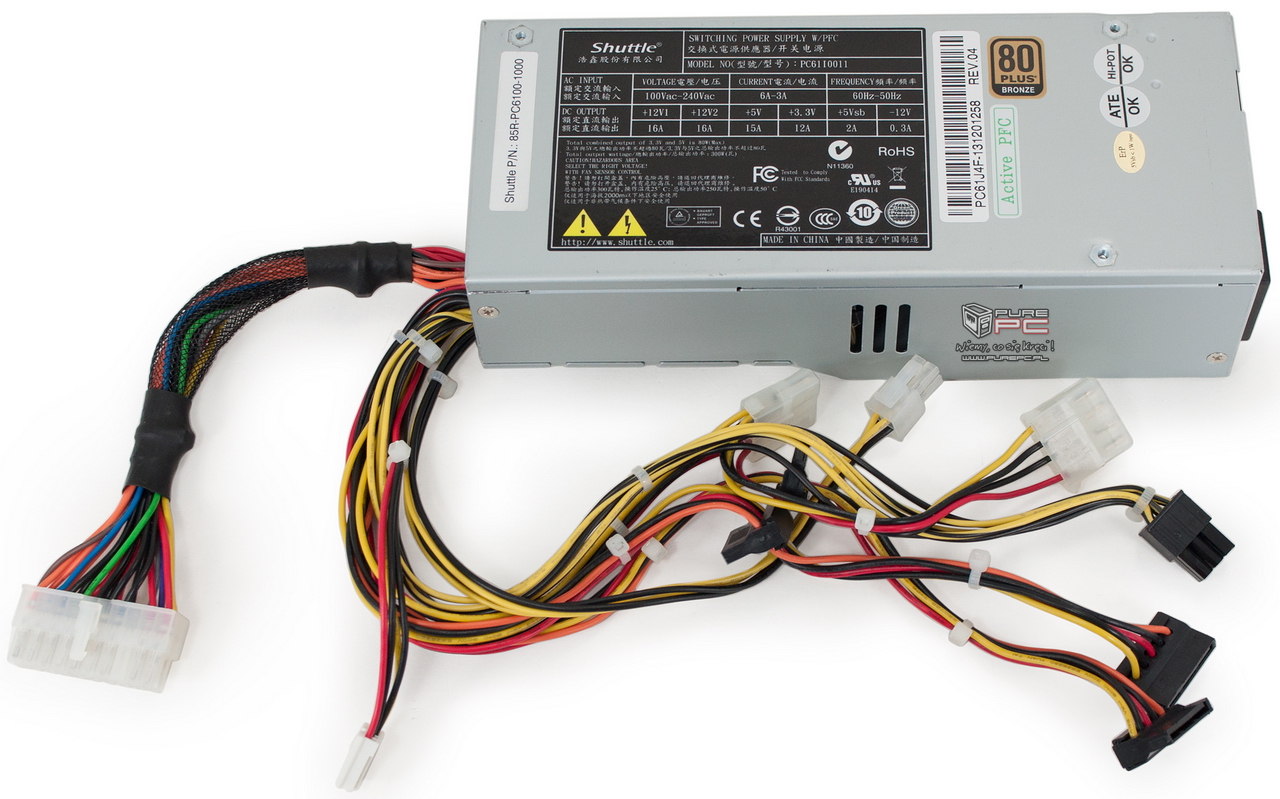

O liczbę wiązek zasilania również nie ma potrzeby się martwić. Oprócz złączy ATX do płyty głównej producent wyposażył zasilacz w cztery wtyki SATA oraz dwa Molex. Nie będzie problemu z zasileniem nawet wydajniejszej karty graficznej - odpowiednie sześciopinowe złącze również tu się znalazło.

Kolejnym nietypowym elementem jest płyta główna (model FH87/FZ87). Jej wymiary to 270 x 195 mm (długość / szerokość), a więc jest nieco dłuższa i węższa od płyt formaty mATX. Teoretycznie, nie powinniśmy mieć więc problemów z zainstalowaniem nieco większych gabarytowo, dwuslotowych kart graficznych.

Na pokładzie płyty głównej znalazły się gniazdo LGA 1150, cztery sloty pamięci RAM DDR3 (1333/1600 MHz, max 32 GB), złącza PCI-Express x16 oraz x1 oraz dwa mini-PCIe. Oprócz możliwości podłączenia nośnika mSATA dostajemy oczywiście tradycyjne cztery porty SATA-III. Na płycie znajdziemy także dwa radiatory – jeden odpowiadający za odprowadzanie ciepła z mostka południowego, drugi zaś – z trójfazowej sekcji zasilania procesora.

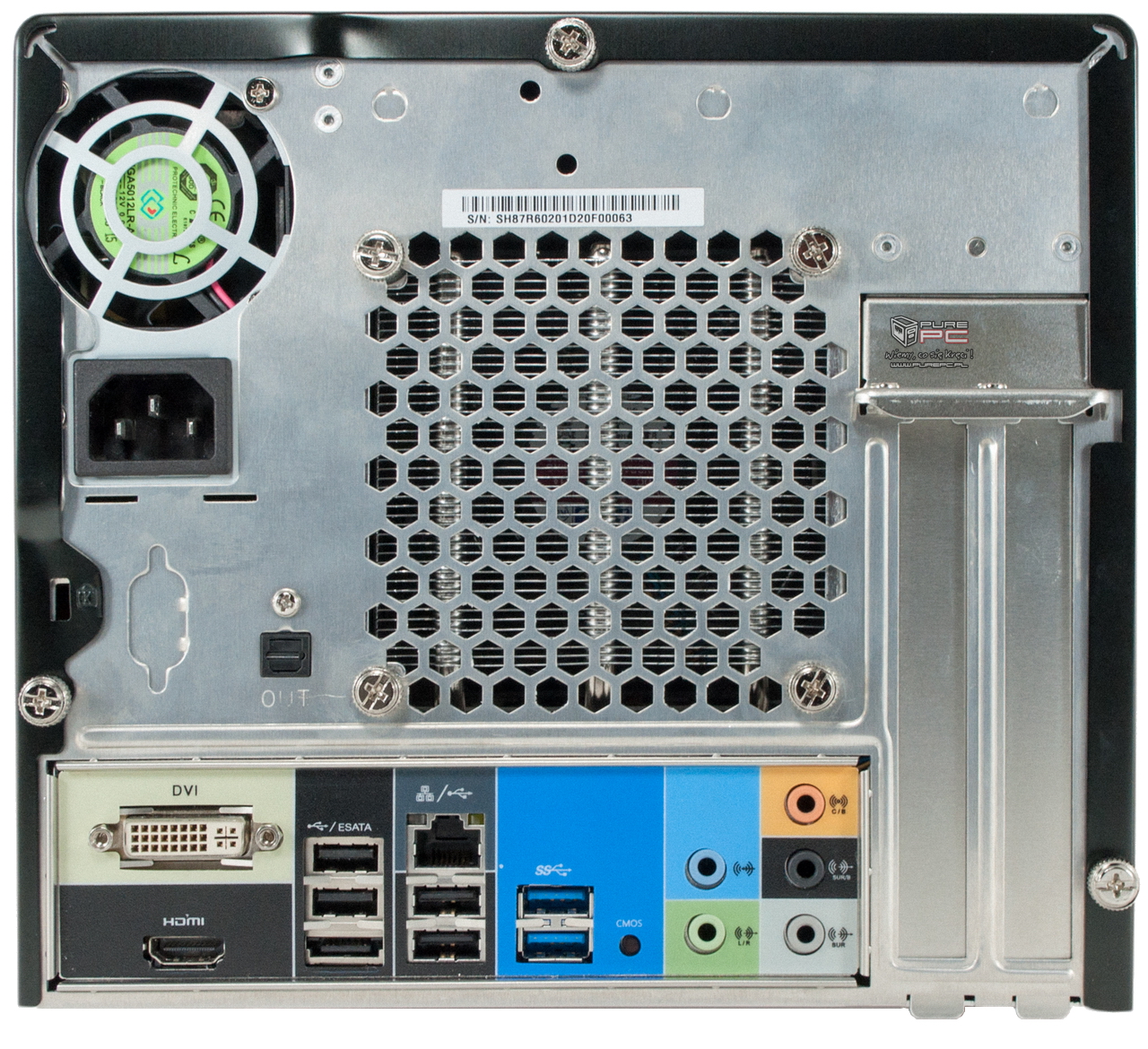

Dość przyzwoicie wypada liczba interfejsów wejścia/wyjścia na tylnej ściance płyty głównej. Mamy tu bowiem dwa złącza wideo (HDMI i DVI), łącznie sześć portów USB (w tym dwa w wersji 3.0) oraz pakiet gniazd audio, włącznie z wyjściem optycznym. Swoje miejsce znalazł tu także przycisk do resetowania ustawień BIOS.

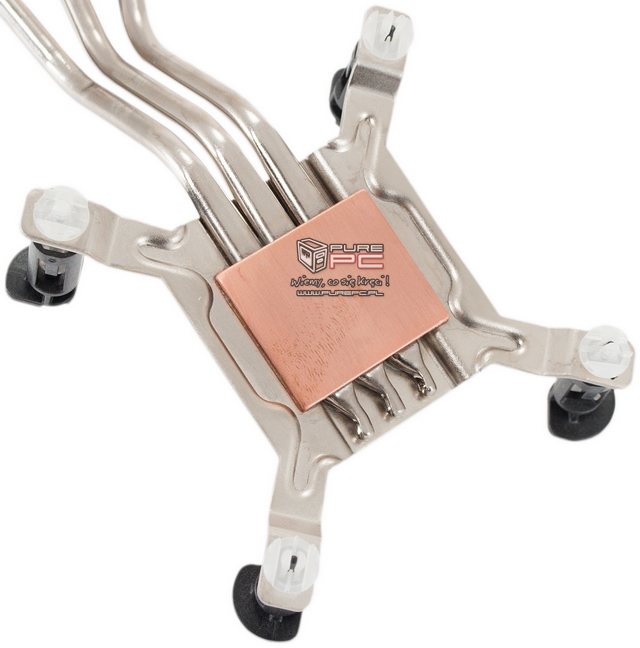

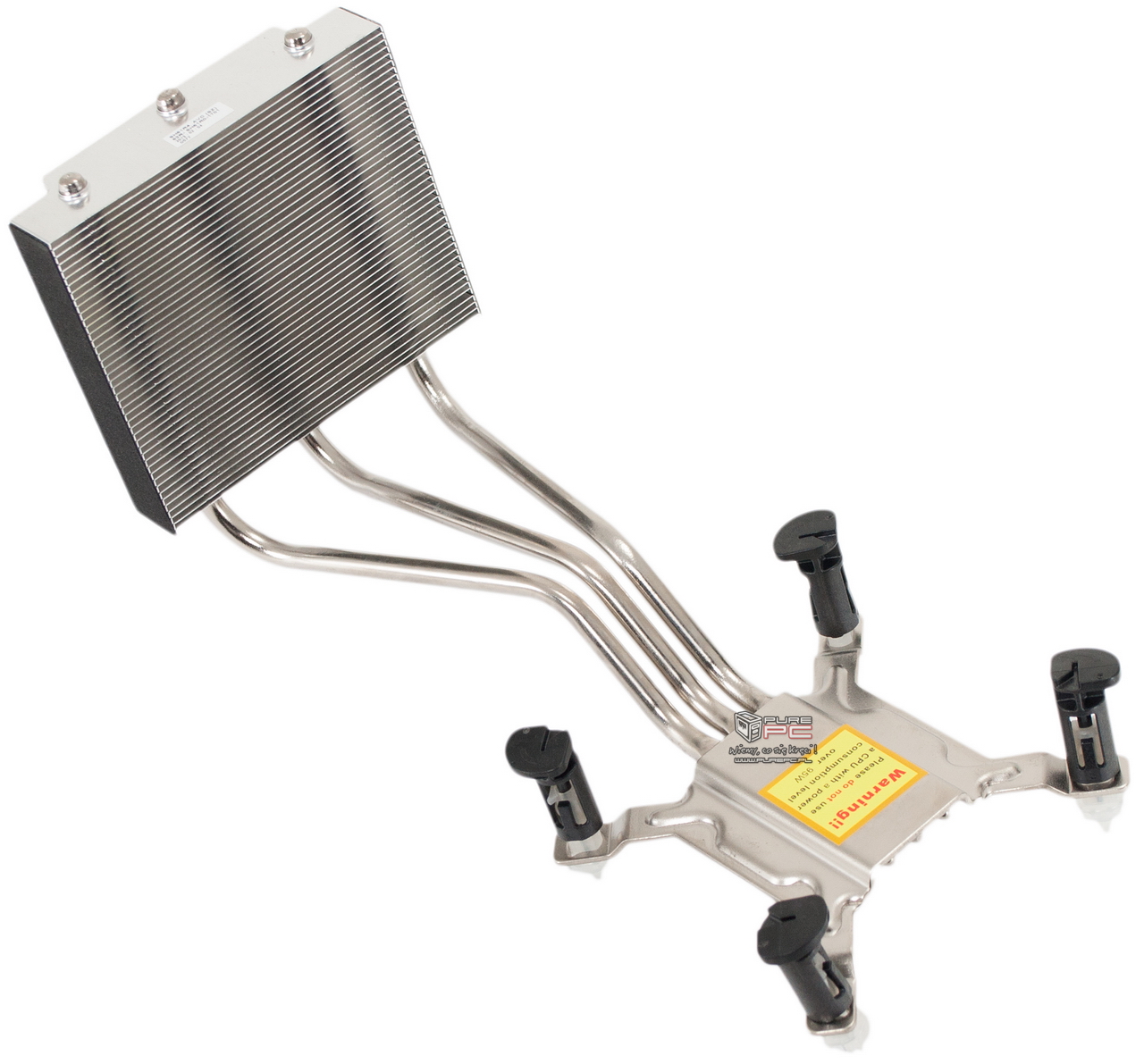

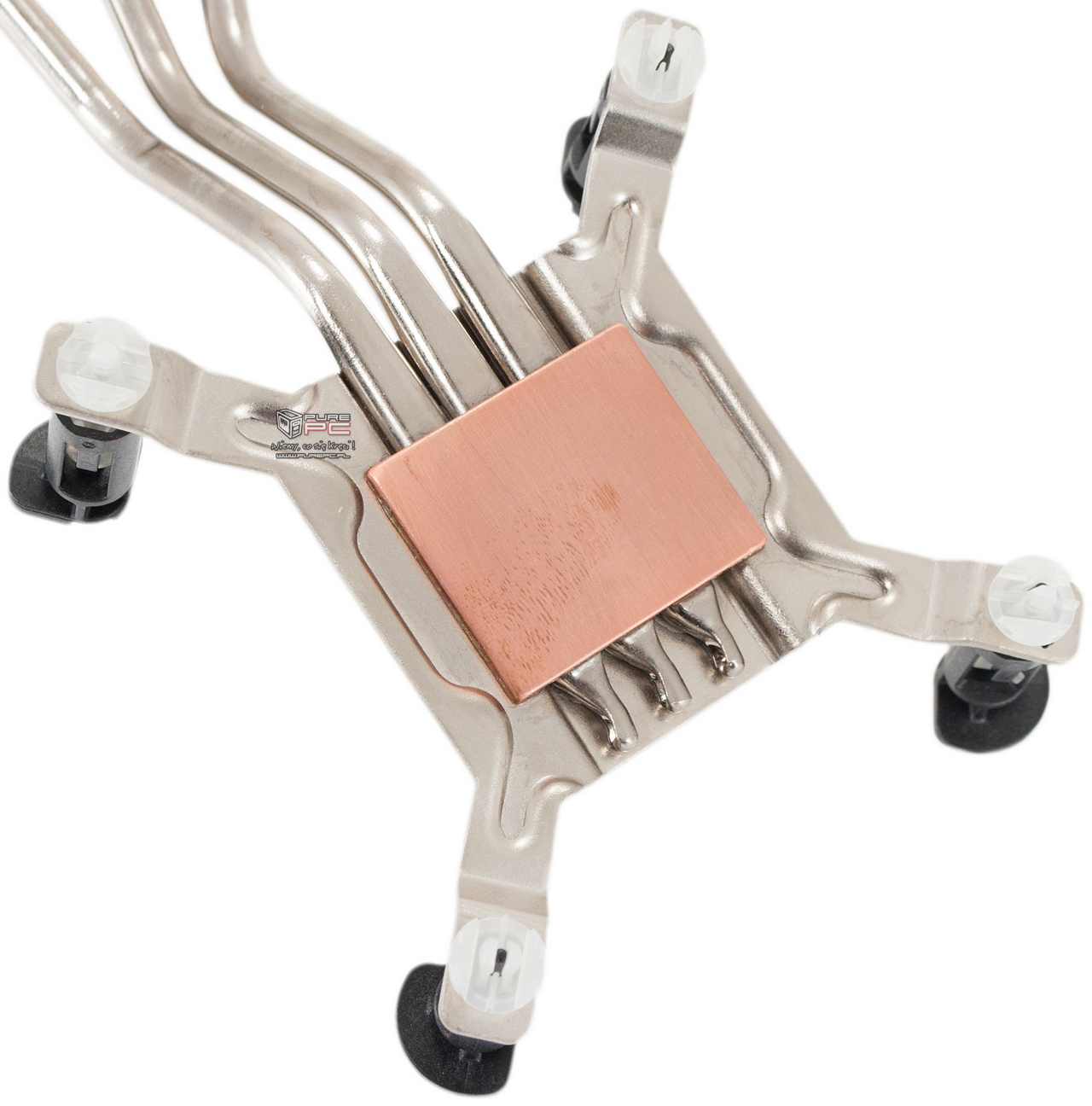

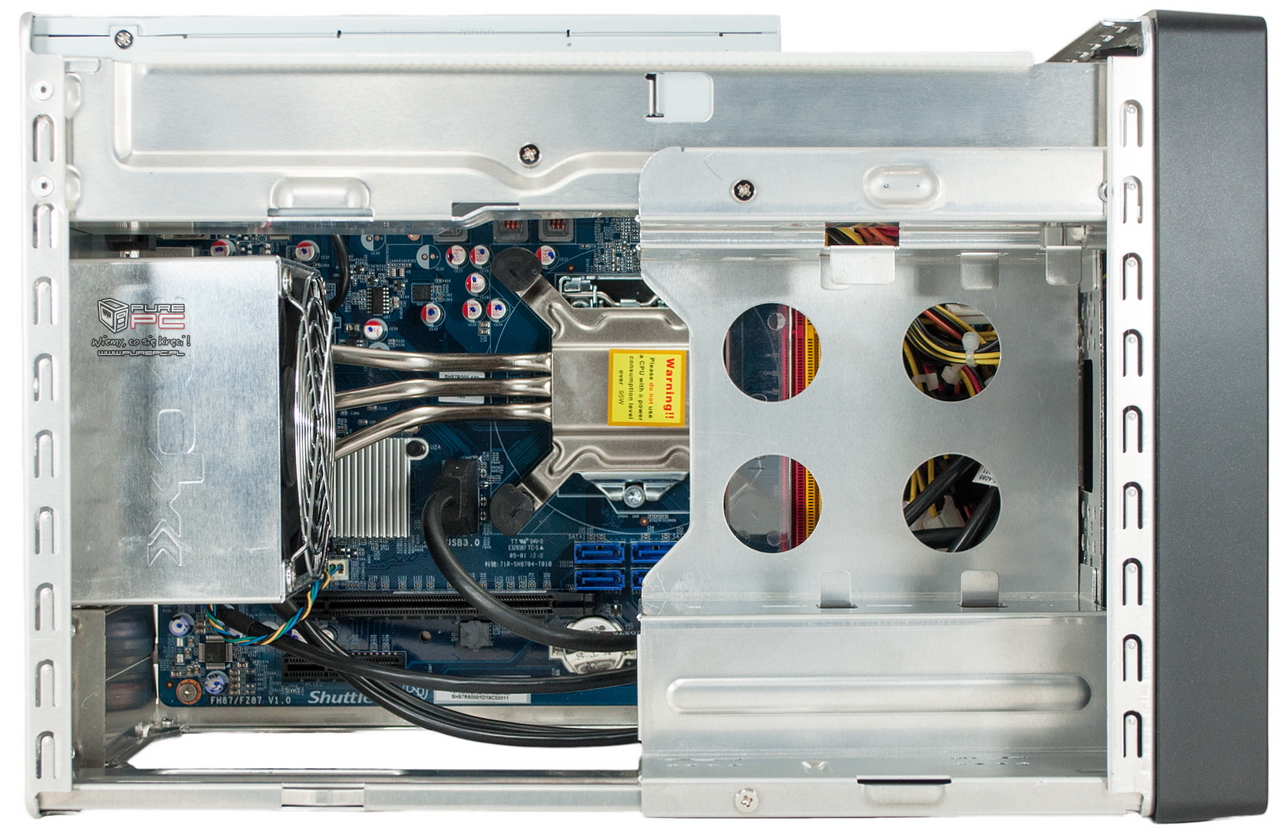

Ostatnim autorskim rozwiązaniem Shuttle'a w modelu SH87R6 jest dołączone do zestawu chłodzenie CPU. Jego nazwa to Shuttle I.C.E. Mimo dość poważnego na pierwszy rzut oka wyglądu, system I.C.E. nie jest jakoś specjalnie rozbudowany.

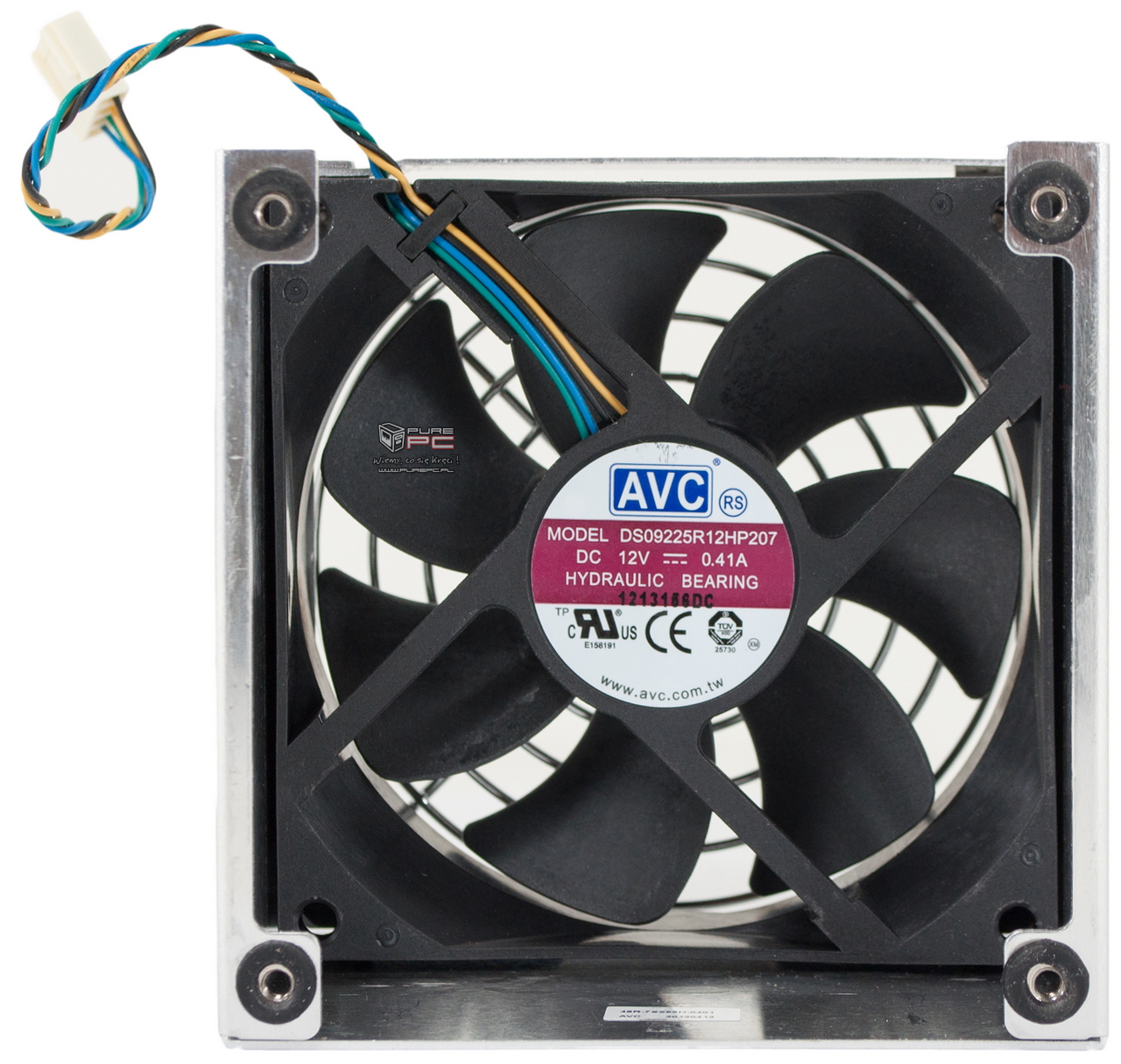

Składa się bowiem z podstawy, trzech rurek cieplnych, radiatora oraz wentylatora 92 mm. Chłodzenie to spokojnie powinno jednak sobie poradzić z utrzymaniem rozsądnej temperatury procesorów o TDP nie przekraczającym 95 W.
