Test zasilacza EVGA SuperNova G3 550 W - Złoto dla zuchwałych

EVGA SuperNOVA G3 550 W - Analiza strony pierwotnej

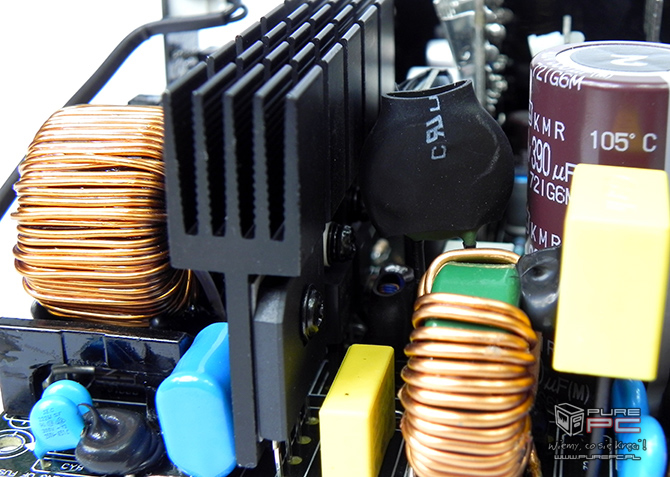

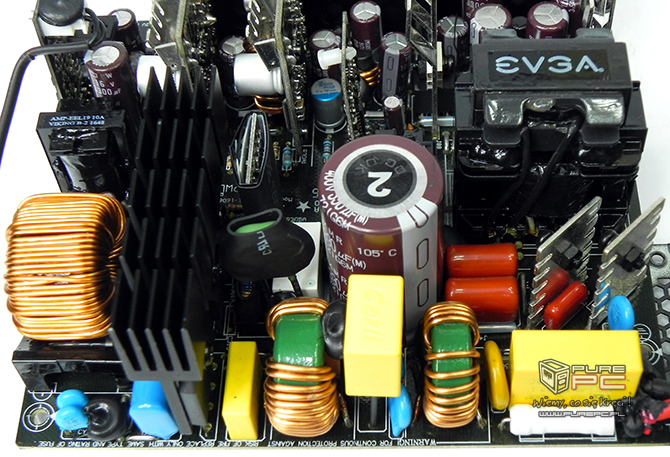

Na wtyku zasilania AC nie znajdziemy żadnych elementów filtra EMI, więc przejdziemy od razu do głównego laminatu, gdzie zaczyna się etap filtrowania. Kolejno mamy: dwie cewki z rdzeniem ferrytowym, trzy kondensatory poliestrowo-metalizowane typu X (żółte), cztery kondensatory ceramiczne typu Y (niebieskie dyskowe), warystor (dyskowy pomarańczowy) oraz bezpiecznik. Etap filtracji napięcia wejściowego jest bardzo dobry.

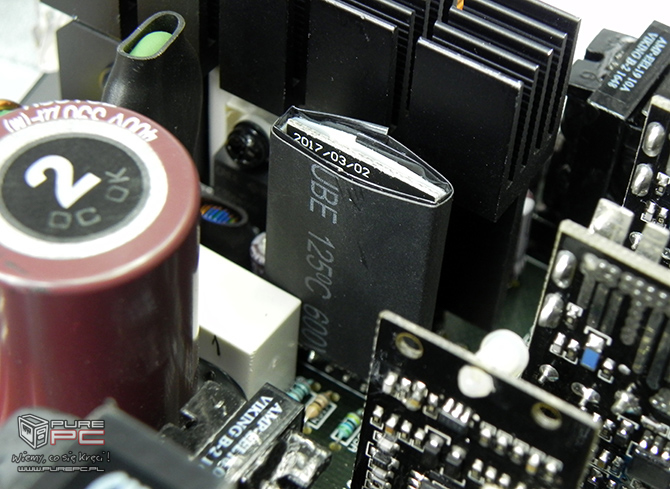

Za filtrem EMI widzimy aluminiowy radiator o zwiększonej pojemności cieplnej, do którego przylega mostek prostowniczy - niestety przymocowany jest stroną z numerami do radiatora.

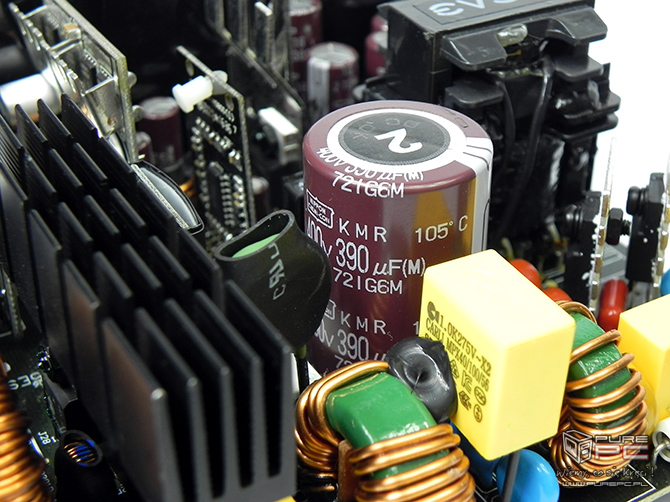

W układzie APFC mamy jeden wysokonapięciowy kondensator filtrujący japońskiej produkcji Nippon Chemi-Con serii KMR o pojemności 390 µF na 400 V. Certyfikowany jest do pracy przy maksymalnej temperaturze 105 °C.

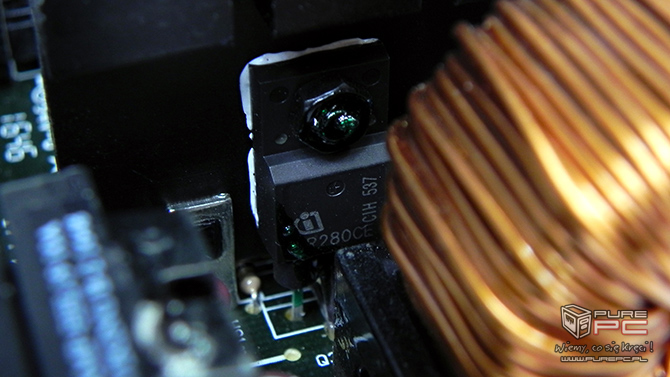

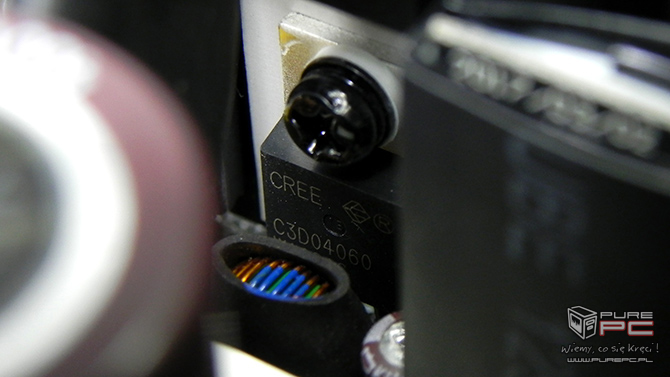

W układzie aktywnego PFC znajdziemy dwa tranzystory IPA50R280CE. Charakteryzują się parametrem RDS(on) na poziomie 280 mΩ i są w stanie dostarczyć 18,1 A w trybie ciągłym przy 25 °C. Poza tym, mamy tutaj 4 -amperową diodę Schottky’ego C3D04060A. Dodatkowo przekaźnik i termistor, które razem chronią zasilacz przed prądami udarowymi. Pod cewką PFC znajduje się kontroler PWM NCP1653.

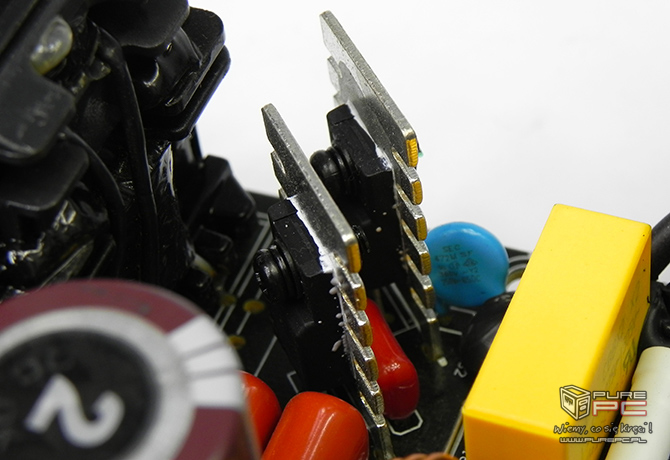

Za przełączanie odpowiadają dwa MOSFETy Infineon IPI50R199CP w topologii półmostu “half bridge”. Charakteryzują się parametrem RDS(on) na poziomie 199 mΩ i są w stanie dostarczyć po 17 A każdy w trybie ciągłym przy 25 °C. Między radiatorem APFC a radiatorem sekcji kluczowania umieszczono elementy układu rezonansowego LLC.
