Energooszczędna architektura Maxwell bez tajemnic

Arkad | 13-02-2014 18:38 |

Macie dosyć przecieków na temat kart graficznych GeForce GTX 750 i GTX 750 Ti? Do premiery tychże pozostało już niespełna kilka dni, więc dosłownie za chwilę tajemnica modeli korzystających z architektury Maxwell zostanie rozwiązana... Tym razem do sieci trafiły informacje dotyczące samych procesorów graficznych montowanych w nadchodzących akceleratorach - co się okazało? Po pierwsze, wcześniejsze odczyty ilości procesorów strumieniowych w aplikacji GPU-Z były błędne, bowiem liczba 768 oraz 960 rdzeni CUDA odpowiednio w modelu GTX 750 i GTX 750 Ti jest nieprawdą. Wszystko to jest spowodowane tym, że oprogramowanie dostarczane przez portal TechPowerUp wciąż korzysta z bazy danych dotyczącej architektury Kepler, a nie Maxwell - aplikacja GPU-Z w dalszym ciągu twierdzi, że pojedynczy blok SMX w rdzeniu GM107 posiada w sumie 192 procesory strumieniowe, a prawdziwa wartość wynosi dokładnie 128. Wynika to ze zmiany schematu budowy procesora.

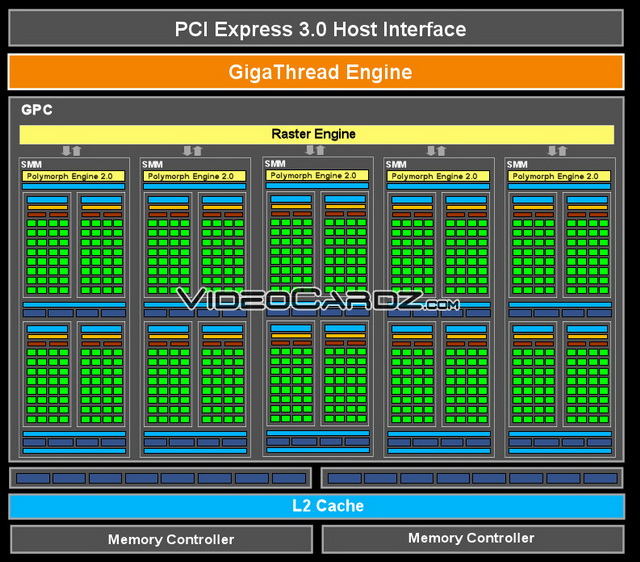

W pełni odblokowany procesor graficzny GM107 jest wyposażony w pięć takich bloków, co daje nam łącznie 640 rdzeni CUDA - właśnie taką ilością będzie mógł pochwalić się GTX 750 Ti. Nieco słabszy GTX 750 otrzyma cztery bloki SMX, czyli jedynie 512 procesorów strumieniowych. Wskaźnik TDP dla rdzenia GM107 Maxwell będzie wynosił 60W, a slot PCI-Express (1.0) potrafi dostarczyć 75W mocy - podczas pracy z referencyjnymi taktowaniami nie będzie potrzebne dodatkowe źródło zasilania, jednak wszyscy producenci (jak również sama NVIDIA) zachowa 6-pinowe złącze w celu utrzymania stabilności lub zwiększenia możliwości karty w overclockingu. Co ciekawe, architektura Maxwell ma oferować nawet dwukrotną wydajność Keplera w przeliczeniu na wat pobieranej energii! W tym momencie jesteśmy niemal pewni, że NVIDIA podzieli swoją rodzinę na dwie grupy:

  • rdzenie wykonane w 28-nanometrowym procesie: GM108, GM107
  • rdzenie wykonane w 20-nanometrowym procesie: GM206, GM204, GM200

Oczywiście rdzeń GM108 zgodnie z numeracją NVIDII będzie słabszy od nadchodzącego GM107. Jeśli popatrzymy na listę 20-nanometrowych jednostek, widzimy najlepszych kandydatów do znalezienia się w topowych kartach graficznych z serii GTX 800 - na razie nie wiemy kiedy miałaby nastąpić premiera najwydajniejszych akceleratorów. Jaka jest kolejna ciekawostka związana z Maxwellem? Rdzeń GM107 przeznaczony dla GeForce GTX 750 i GTX 750 Ti zapewnia wydajność na poziomie modelu GTX 480 wykorzystującego GF100 Fermi, jednak ilość pobieranej energii w stosunku do wspomnianego modelu jest czterokrotnie niższa.

Rozwiązanie zagadki dotyczącej realnej wydajności Maxwella nastąpi już we wtorek.

Zmianie uległy również bloki SMM - tak jak wcześniej wspomnieliśmy, NVIDIA postanowiła zmniejszyć ilość procesorów strumieniowych znajdujących się w jednostkach przetwarzających. Do tego wszystkiego dochodzi większa pamięć L2, ulepszony scheduler, zwiększona ilość instrukcji na cykl oraz nowy stan zasilania GC5.

Źródło: VideoCardz
