NVIDIA GeForce RTX 4090 - pierwsze spojrzenie na schemat płytki PCB dla AD102. Różnice względem GA102 są niewielkie

Według ostatnich informacji, już w sierpniu zadebiutuje nowa flagowa karta graficzna NVIDII. Model GeForce RTX 4090 oparty na rdzeniu AD102 (architektura Ada) właściwie nie kryje już przed nami tajemnic - spodziewamy się układu wyposażonego m.in. w 16128 jednostek CUDA i 24 GB pamięci GDDR6X. Mimo spodziewanego skoku wydajności, już teraz docierają do nas informacje, że sam projekt PCB nowej karty graficznej wcale nie będzie rewolucyjny. Ba, trudno nawet mówić o ewolucji, skoro całość bazuje na rozwiązaniach znanych z kart graficznych bazujących na GA102... Nowe światło na całą sprawę rzucił Igor Wallossek prowadzący serwis igor'sLAB, który udostępnił schemat płytki PCB dla rdzenia AD102.

Istnieją dwie wersje PCB dla flagowych procesorów graficznych NVIDII nowej generacji: są to PG139 i PG136. PG139 ma kształt litery V, podobnie jak modele RTX 3000 Founders Edition i powinien być używany m.in. do modeli Founders Edition. PCB o numerze PG136 to z kolei prostsza, prostokątna konstrukcja do tańszych i prostszych wariantów.

NVIDIA GeForce RTX 4090, RTX 4080 i RTX 4070 - wiemy już, kiedy zadebiutują nowe karty graficzne. Wyciekły także kolejne szczegóły

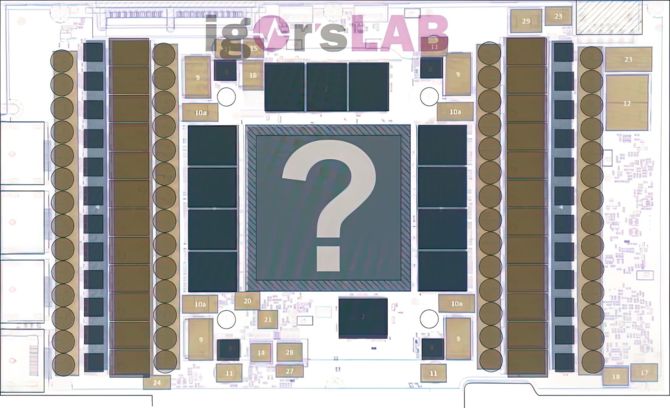

Z wiadomych względów nie możemy jeszcze zobaczyć zdjęcia płytki PCB dla AD102 (a przynajmniej nie z tego źródła), jednak to, co widzimy poniżej powinno wystarczyć w zupełności. Warto zacząć od tego, że istnieją dwie wersje PCB dla flagowych procesorów graficznych NVIDII nowej generacji: są to PG139 i PG136. PG139 ma kształt litery V, podobnie jak modele RTX 3000 Founders Edition i powinien być używany do modeli Founders Edition i - tak jak RTX 3090 Ti - do wielu niereferencyjnych wariantów. PCB o numerze PG136 to z kolei prostsza, prostokątna konstrukcja (widoczna poniżej), która powinna być często wykorzystywana w przypadku tańszych odmian GeForce RTX 4090 czy RTX 4080.

NVIDIA GeForce RTX 4090 zostanie zaprezentowana jako pierwsza. Karty GeForce RTX 4080 oraz RTX 4070 pojawią się później

Ze schematu możemy odczytać, że płytka PCB wyposażona jest cztery złącza wideo: jedno HDMI i trzy DisplayPort (nie wiemy, czy mowa o wersji 2.0). Obecny jest także port dla mostku NVLink, co potwierdza, że widzimy tu podstawę dla GeForce'a RTX 4090. Na pokładzie mamy też pojedyncze 16-pinowe złącze zasilania. Wg informacji Igora w nadchodzących tygodniach mają zostać osiągnięte kamienie miliowe w testach inżynieryjnych i projektowych. Masowa produkcja spodziewana jest w sierpniu i - bazując na wcześniejszych przeciekach - jeszcze w tym samym miesiącu pierwsze modele GeForce RTX 4090 powinny pojawić się na sklepowych półkach.
