Płyta główna MSI MEG X570 ACE - Budowa i wyposażenie

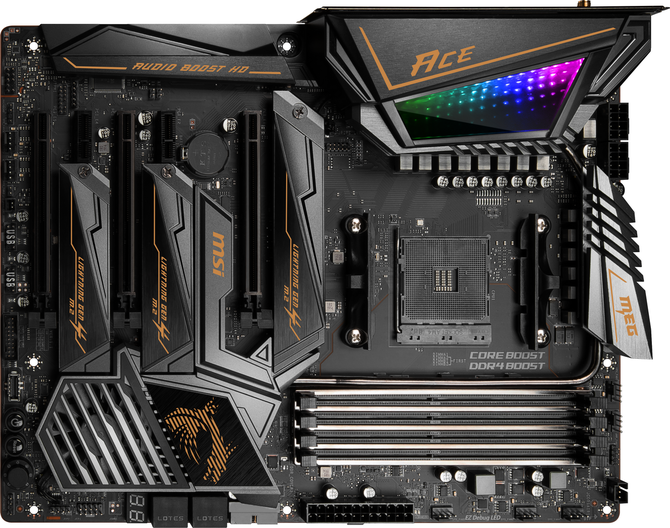

Premiera procesorów AMD Ryzen 3000 przynosi również nowe płyty główne, wśród których nie zabrakło konstrukcji firmy MSI, natomiast naszą redakcję odwiedził model MEG X570 ACE. Stylistyka urządzenia jest przyjemnie stonowana, zamykając w odcieniach grafitu i czerni, doprawionej napisami w kolorze matowego złota. MSI MEG X570 ACE wygląda bardzo przyzwoicie, ale ważniejsza jest specyfikacja techniczna. Sercem urządzenia jest oczywiście chipset AMD X570, dedykowany nowym jednostkom, chociaż wielkiej rewolucji w budowie nie przynosi. Największą ciekawostką jest oczywiście obecność slotów PCI-Express 4.0 / 3.0, niemniej nowszy standard dostępny będzie jedynie dla Ryzenów 3000, które posiadają wbudowany odpowiedni kontroler. Reszta jest bardziej standardowa, ale konstrukcja robi wrażenie.

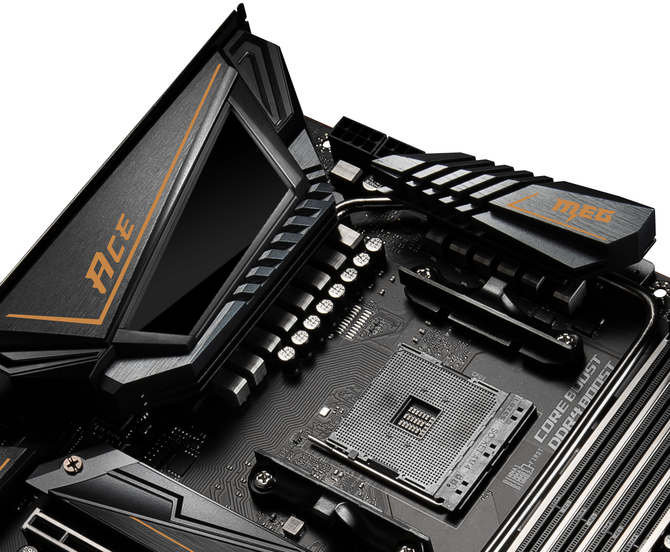

MSI MEG X570 ACE napędza potężna sekcja zasilania (12+2+1) karmiona dwiema wtyczkami 8-pin, przykryta dwoma dużymi radiatorami połączonymi heat-pipe'm. Producent zastosował tutaj tranzystory DrMOS, dławiki Titanium oraz moduł cyfrowego zasilania IR Digital. Warto zauważyć, że wspomniany heat-pipe poprowadzono wzdłuż banków pamięci RAM, łącząc z mostkiem południowym zamontowanym na chipsecie. Ten chłodzony jest wentylatorem, który dzięki automatycznemu dostrajaniu prędkości obrotowej powinien zapewnić X570 odpowiednie temperatury przy zachowaniu akceptowalnej kultury pracy, a nawet wyłącza aktywne chłodzenie (Zero Frozr). Osłonka tylnego panelu została połączona z radiatorem i posiada podświetlenie, zaś plastikowa maskownica przykrywa także ścieżki kodeka audio.

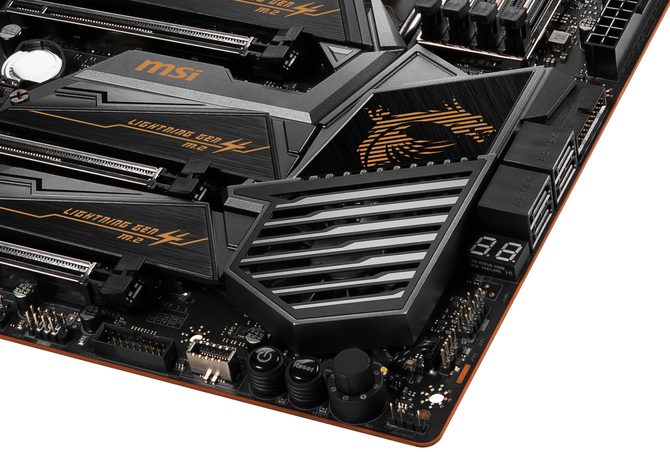

Między wzmacnianymi blaszanymi kołnierzami slotami PCI-Express umieszczono trzy złącza M.2 Lightning Gen4 o przepustowości x4 (64 GB/s), każde doprawione systemem chłodzenia w postaci radiatora z thermopadem. Powinno to zrekompensować tylko 4 porty SATA 6.0 Gbps dostępne z poziomu chipsetu, ale konfiguracja tego podsystemu jest zależna od producenta. Obok znajdują się przyciski Power i Reset, wyświetlacz kodów POST i pokrętło do wybierania zautomatyzowanych ustawień podkręcania. MSI MEG X570 ACE posiada także siedem 4-pinowych złączy wentylatorów, dodatkowe wtyczki do wyprowadzenia 4x USB 3.0 oraz 6x USB 2.0. Zastosowana płytka drukowana jest zaczerpnięta z rozwiązań serwerowych, gdzie zastosowane zostało zabezpieczenie przed wyładowaniami elektromagnetycznymi (ESP).

MSI MEG X570 ACE otrzymał bardzo bogaty pakiet do połączenia z internetem - karty sieciowe Intel WGI211AT oraz Realtek RTL8125 2.5, wspomagane przez układ Intel Wi-Fi 6 AX200 z obsługą 802.11 a/b/g/n/ac/ax, MU-MIMO Rx, 2.4-5 GHz. Zastosowany kodek dźwiękowy to Realtek ALC1220 z odseparowanym ścieżkami na laminacie. Płyta główna posiada także moduł Bluetooth 5. Co jeszcze warto wiedzieć - obsługiwane są pamięci DDR4 o taktowaniu nawet 4600 MHz (Ryzen 3000), technologie SLI i CrossFire, RAID 0 / 1/ 10. MSI oficjalnie potwierdziło kompatybilność z procesorami Ryzen drugiej generacji, łącznie z układami Raven Ridge, natomiast nigdzie nie wspomina o wsparciu Ryzen pierwszej generacji.

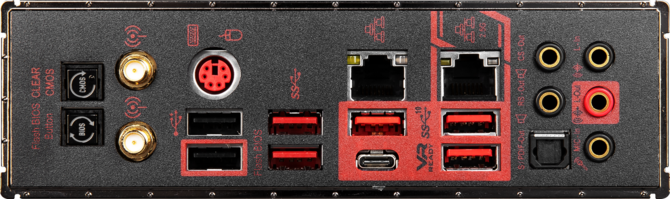

Na tylnym panelu MSI MEG X570 ACE znajdziemy 2x USB 2.0, 3x USB 3.2 Gen1, 2x USB Gen2 oraz 1x USB 3.2 Gen 2 typ-C. Nie zabrakło również tradycyjnego złącza PS/2 przeznaczonego dla klawiatury bądź myszki. Gniazda audio są pozłacane, a wśród nich znajduje się optyczne S/PDIF. Umieszczono tutaj także wyjścia kart sieciowych Raltek 2.5G i Intel Gigabit LAN, natomiast zaraz obok widać złącza antenowe do WiFi / Bluetooth. Ukłonem w kierunku osób podkręcających procesory są przyciski Clear BIOS oraz Flash BIOS, bardzo przydatne podczas kombinowania z ustawieniami, co ogranicza konieczność zaglądania do obudowy.
