Premierom nowych procesorów Intela zawsze towarzyszy wprowadzenie kolejnych chipsetów do płyt głównych, chociaż zmiany względem poprzedników są przeważnie czysto kosmetyczne (zwłaszcza w high-endzie). Podobnie sytuacja wygląda w przypadku rodziny Rocket Lake, kompatybilnej ze starszymi modelami bazującymi na układach serii 400, aczkolwiek producenci polecają teraz konstrukcje wykorzystujące chipsety serii 500. Pierwszą płytą główną z nowego rozdania jaką wzięliśmy na warsztat jest MSI MPG Carbon Z590 EK X, czyli następca MSI MPG Carbon Z490 EK X jakiego testowaliśmy przed kilkoma miesiącami, będąca w istocie MSI MPG Z590 Gaming Carbon WiFi dysponującą blokiem wodnym.
Autorzy: Sebastian Oktaba, Rafał Romański
Płyty główne z fabrycznie zainstalowanym blokiem wodnym chłodzącym procesor i sekcję zasilania, a kiedyś jeszcze mostek północny, mają kilkunastoletnią historię sięgającą epoki pierwszych Core 2 Duo. Zawsze pozostawały jednak produktami niszowymi, skierowanymi do bardzo wąskiej grupy docelowej. Statystycznie niewielu użytkowników decyduje się zainwestować pieniądze w prawdziwe chłodzenie cieczą, a jeszcze mniej wybiera gotowe rozwiązania. Skutkiem tego dostępne są bodajże cztery konstrukcje z chipsetami Z490/Z590 posiadające monoblok wodny pokrywający CPU/VRM, natomiast MSI MPG Z590 Carbon EK X okazuje się najtańszym rozwiązaniem tego rodzaju. Kooperacja między MSI i EKWB najwyraźniej chwyciła, skoro MSI MPG Z490 Carbon EK X doczekał się sukcesora stworzonego na niemalże identycznych zasadach tzn. wykorzystującemu jako podstawę MSI MPG Z590 Gaming Carbon WiFi (wcześniej MSI MPG Z490 Gaming Carbon WiFi). Oczywiście, nadal potrzebujemy dodatkowej infrastruktury do złożenia pełnego zestawu, dostępnej na stronie producenta (LINK).

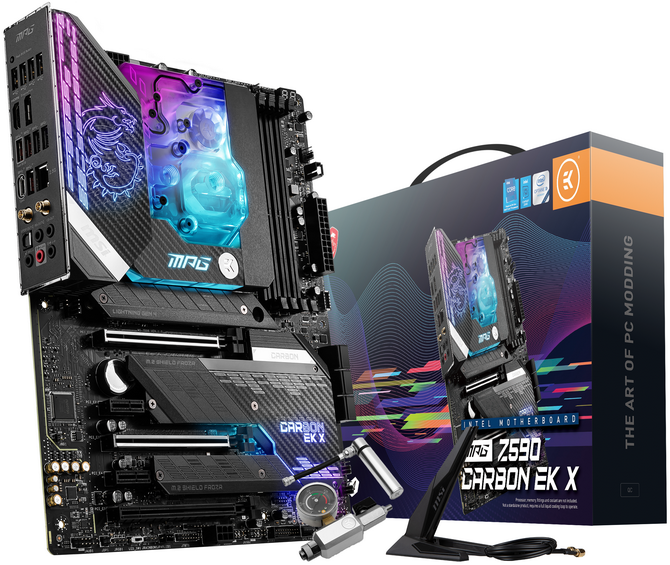

MSI MPG Z590 Carbon EK X jest płytą główną z fabrycznie zainstalowanym blokiem wodnym chłodzącym procesor i sekcję zasilania, bazując na modelu MSI MPG Z590 Gaming Carbon WiFi.

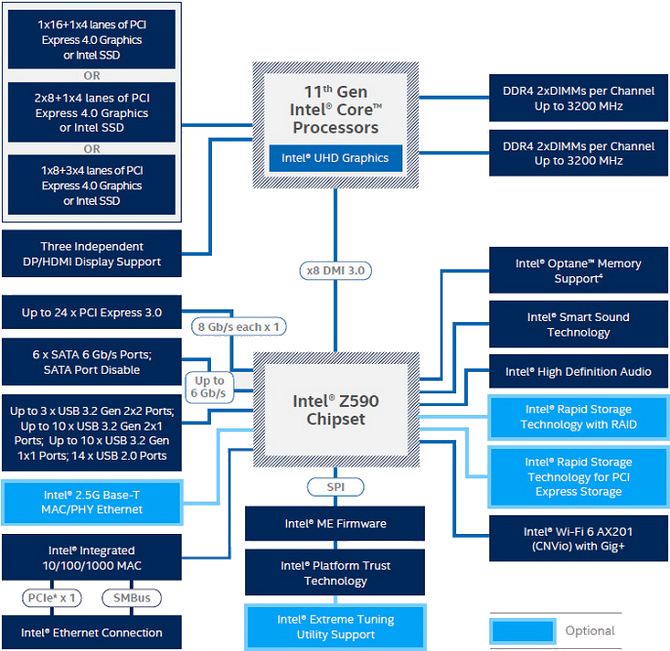

Chipset Intel Z590 nadzwyczajnych zmian względem Intel Z490 nie wprowadza, będąc kolejnym rebrandem z kilkoma drobnymi bonusami dotyczącymi przede wszystkim obsługi szybszych standardów USB 3.x. Największą nowością jest rozszerzenie konfiguracji PCI-Express do 1x16 + 1x4 (wcześniej 1x16), aczkolwiek nie zawdzięczamy powyższego układowi logiki tylko procesorowi (obowiązkowo Rocket Lake), bowiem ten niezmiennie dysponuje własnymi 24 liniami. Dodatkowe 4 linie PCI-Express dedykowane będą pamięciom masowym, zatem o budowaniu platform multi-GPU można zapomnieć... jakby to miało jeszcze sens. Identyczna pozostała również liczba portów SATA, obsługiwanych wyświetlaczy i tryby RAID. Nawet współczynnik TDP zostawiono po staremu, a wszystko spina magistrala DMI 3.0 bazująca na PCI-Express 3.0 x8. Obsługa interfejsu PCI-Express 4.0 pozostaje oczywiście wyłącznie w gestii procesorów Rocket Lake, posiadających odpowiedni kontroler na pokładzie (podobnie jak Ryzen 3000/5000). Producenci mogą opcjonalnie zamontować na swoich płytach głównych Ethernet 2,5 Gb/s, moduły Wi-Fi 802.11 AX oraz Bluetooth 5.2 obsługiwane przez układ Intel AX201.
Jak wcześniej wspomniałem, MSI MPG Z590 Carbon EK X bazuje na modelu MSI MPG Z590 Gaming Carbon WiFi, któremu dołożono monoblok produkcji EKWB. Żadnych innych modyfikacji w obrębie laminatu nie poczyniono - układ elementów jest identyczny w obydwu przypadkach. Chociaż to teoretycznie zaledwie średniak wśród konstrukcji wykorzystujących chipset Intel Z590, okazuje się naprawdę bogato wyposażony posiadając na pokładzie m.in. Realtek ALC4080, kartę sieciową 2.5G Intel I225-V, a także moduł WiFI 6E 802.11a/b/g/n/ac/ax oraz Bluetooth 5.2 (2x2, Intel AX201). Producent nie poskąpił również podświetlenia RGB, żeby odpowiednio wyeksponować potężny monoblok przykrywający gniazdo procesora i sekcję zasilania. Stylistycznie to ogólnie stonowana konstrukcja, skąpana przede wszystkim w odcieniach czerni, grafitu i szarości. Poprzednik wyszedł na takim zabiegu całkiem dobrze, aczkolwiek względem MSI MPG Z590 Carbon EK X kosztuje około 200 euro więcej od zwykłego modelu.
UWAGA: Poszczególni producenci płyt głównych stosują różne fabryczne ustawienia BIOS, związane z limitami energetycznymi PL1 i PL2, wpływającymi na wydajność procesorów pod długotrwałym obciążeniem. ASUS wykorzystał restrykcyjne Intelowskie wartości, skutkujące w niektórych przypadkach (np.: podczas renderingu) obniżeniem taktowania po zaledwie kilkudziesięciu sekundach, natomiast MSI pozwala procesorom rozwinąć skrzydła i cały czas pracować z maksymalną dopuszczalną częstotliwością Turbo Boost. Skutkiem tego dla modeli ASUS przygotowane zostały dwa zestawy wyników wydajności - fabryczne auto uwzględniające wszelkie limity i MultiCore Enhancement: Remove All Limits zdejmujący kaganiec energetyczny.
