Test płyty głównej MSI MPG X870E Carbon WiFi - Nowy chipset wnosi niewiele nowego, ale płyta główna jest kozacka

Test płyty głównej MSI MPG X870E Carbon WiFi - Budowa i wyposażenie

MSI MPG X870E Carbon WiFi dostarczana jest w opakowaniu standardowej wielkości, utrzymanym w czarno-niebiesko-fioletowej stylistyce. Wyposażenie dodatkowe stanowią dwa przewody SATA, słupki przeznaczone dla nośników M.2, zewnętrzne anteny dla łączności bezprzewodowej oraz pendrive ze sterownikami. Dorzucono jeszcze mnóstwo okablowania służącego między innymi do zarządzania podświetleniem oraz czujnikami, jednak nic specjalnie istotnego. Nie zabrakło natomiast skróconej instrukcji obsługi w formie papierowej, aczkolwiek pełnoprawny poradnik użytkownika znajdziemy na stronie producenta w formie PDF. Biorąc pod uwagę wysoką półkę cenową, zawartość pudełka nie należy do szczególnie obfitych.

• Gniazdo: AM5
• Chipset: AMD X870E
• Sekcja zasilania: 9+2+1
• Format: ATX
• Pamięci DDR5: 4 sloty / 256 GB / 8400 MHz
• Liczba portów SATA 6.0 Gb/s: 4
• Liczba portów M.2: 4
• PCI-Express 5.0: 1 (x16)
• PCI-Express 4.0: 1 (x4)
• PCI-Express 4.0: 1 (x4)
• LAN: 2.5G / 5G
• WLAN: WiFi 7 / Bluetooth 5.4
• Układ dźwiękowy: Realtek ALC4080

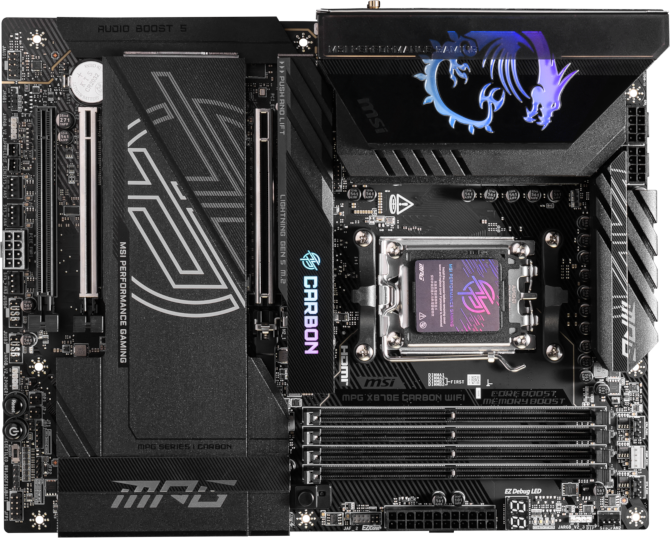

MSI MPG X870E Carbon WiFi to masywna konstrukcja wykonana w formacie ATX, charakteryzująca się kruczoczarną stylistyką uzupełnioną kilkoma podświetlanymi elementami. Względem poprzednika dołożono trochę aluminiowych maskownic, jednocześnie nadając radiatorom bardziej nowoczesnego oraz agresywnego kształtu. Szczerze powiedziawszy, recenzowany model bardzo przypomina ASUS ROG Strix X670E Gaming WiFi, chociaż trudno to nazwać wadą urządzenia. Obydwa są przecież świetnie wykonanymi oraz estetycznymi modelami. Powierzchnia ośmio-warstwowej płytki drukowanej jest solidnie obudowana, została także rozsądnie zagospodarowana najróżniejszymi wtyczkami i portami. Żadnych pustych obszarów nie uświadczymy, dostęp do wszystkich złączy nie powinien stanowić problemu.

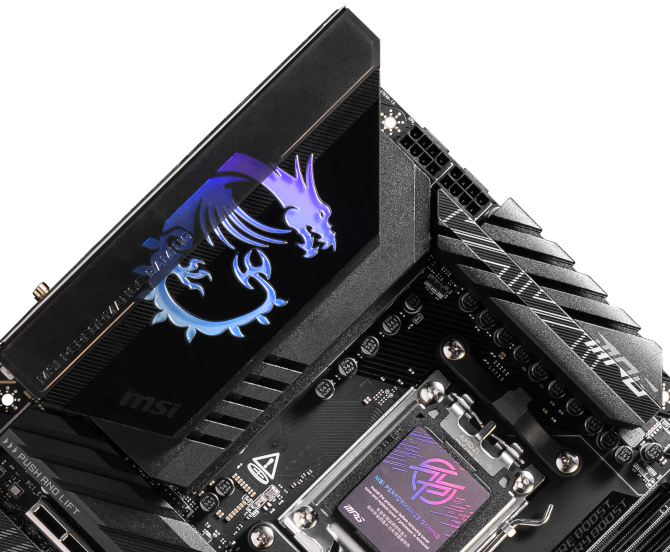

Sekcja zasilania płyty głównej MSI MPG X870E Carbon WiFi została wykonana w układzie 9+2+1 (CPU / SoC / RAM), natomiast każdej rzeczywistej fazie CPU / SoC zafundowano dwa zintegrowane MOSFETy (110A). Dlatego w specyfikacji producent podaje konfigurację 18+2+1. Wszystkim zarządza kontroler PWM Infineon XDPE192C3B obsługujący maksymalnie 12 faz. Sekcja zasilania została trochę wzmocniona względem MSI MPG X670E Carbon WiFi (18x 90A), chociaż procesory AMD Ryzen 9000 cechuje wysoka efektywność energetyczna na ustawieniach fabrycznych, więc dodatkowe "papu" okazuje się zbędne. W lewym górnym narożniku znajdziemy dwie 8-pinowe wtyczki zasilania. Sekcję zasilania przykrywają masywne radiatory wykonane ze szczotkowanego aluminium, częściowo karbowane, przykręcone do podłoża śrubkami i posiadające standardowe dla producenta thermopady 7 W/mK.

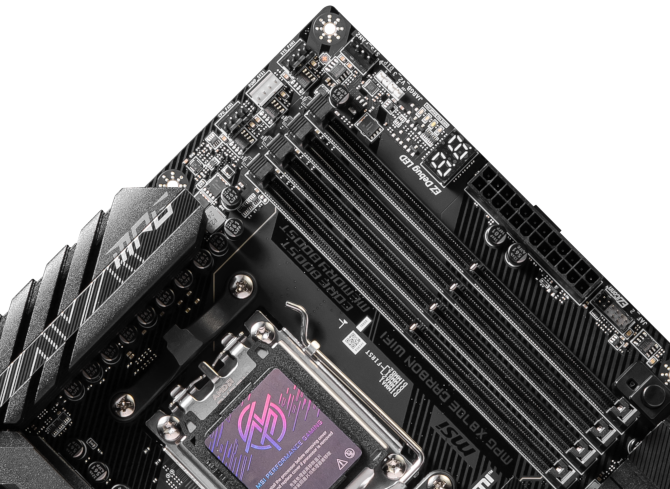

MSI MPG X870E Carbon WiFi dysponuje czterema jednostronnie zamykanymi slotami DDR5, oficjalnie obsługując moduły o maksymalnym taktowaniu 8400 MHz, niemniej w aktualnej wersji UEFI można ustawić dzielniki sięgające 12000 MHz. Obok głównego gniazda zasilania wstawiono diody sygnalizujące działanie CPU / GPU / RAM / BOOT pomagające wstępnie zdiagnozować problemy z podzespołami. Obok stacjonuje pełnoprawny wyświetlacz kodów POST, który był również obecny u poprzednika. Gniazda siedmiu 4-pinowych wentylatorów oraz pozostałe wtyczki umieszczono równolegle do krawędzi laminatu, natomiast w samym lewym narożniku znalazły się cztery najpotrzebniejsze wejścia. PCB wykonano z materiałów klasy serwerowej przy zwiększonym udziale zagęszczonej miedzi, co teoretycznie poprawia jakość obwodów.

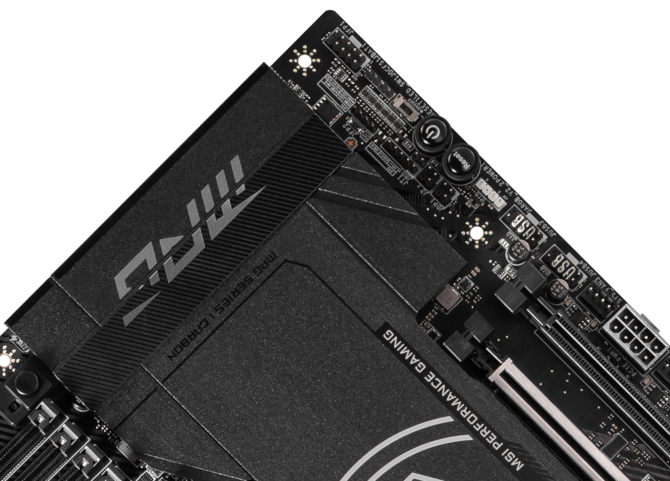

MSI MPG X870E Carbon WiFi zyskał również fizyczne przyciski Power/Reset, które połączone z klawiszem Clear CMOS dodanym na panelu I/O, stanowią rozwiązanie znacznie usprawniające podkręcanie. Widać ogromny progres w stosunku do poprzednika. Recenzowana płyta główna dysponuje czterema portami SATA 6.0 Gbps podpiętymi do chipsetu, wyjściem na frontowe USB-C 20 Gbps (27 W), dwoma wtyczkami USB-A 5 Gbps i kolejnymi dwoma USB-A 2.0. Większość schowano pod masywnym aluminiowym radiatorem z logiem MPG, równolegle do krawędzi laminatu, co korzystnie wpływa na zarządzanie okablowaniem. Urządzenie oczywiście obsługujące RAID 0/1/10 również w wykonaniu M.2. Rozłożenie elementów nie wzbudza praktycznie żadnych zastrzeżeń, wszystkie wtyczki zostały bardzo dobrze rozplanowane i pozostają łatwo dostępne. Dodatkowe 8-pinowe złącze zasilania jest całkowicie opcjonalne.

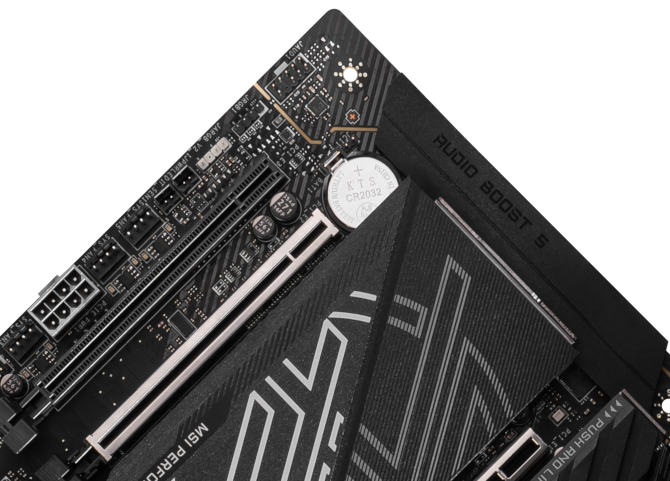

Pierwsze PCI-Express pracuje w standardzie 5.0 x16, drugie PCI-Express 5.0 x16 zapewnia elektryczne x4 (obydwa posiadają bezpośrednie połączenie z procesorem), natomiast ostatni to PCI-Express 4.0 x16 elektrycznie oddający x4. Pamiętajcie jednak, że konfiguracja może zależeć od procesora oraz obsadzenia poszczególnych slotów np. Ryzen 8700/8600/8400 obsługują tylko PCI-Express 4.0 x8. Gniazda PCI-Express 5.0 zostały dodatkowo wzmocnione metalowym kołnierzem, mającym zapobiegać wypaczaniu się plastiku przy ciężkich kartach. Ciekawostką jest system łatwego demontażu karty graficznej, bowiem wystarczy wcisnąć przycisk umieszczony obok radiatora chipsetu i slotów pamięci, żeby wypchnąć urządzenie ze slotu. Podobny mechanizm zastosowano wcześniej w płytach głównych ASUS ROG i naprawdę się przydaje.

MSI MPG X870E Carbon WiFi posiada sumarycznie cztery sloty M.2 - dwa obsługujące interfejs PCI-Express 5.0 x4 oraz skomunikowane z procesorem plus kolejne dwa obsługujące PCI-Express 4.0 x4. Gniazdo M2_2 oraz obydwa PCI-Express x16 (PCI_E1 & PCI_E2) niestety współdzielą przepustowość, dlatego należy uważać jak obsadzamy naszą konfigurację, żeby przypadkiem nie obciąć wydajności głównemu slotowi. Zastosowanie dwóch nośników SSD PCI-Express 5.0 x4 będzie skutkowało ograniczeniem karcie graficznej przepustowości do poziomu PCI-Express 5.0 x8. Wszystkie gniazda M.2 przykryto solidnymi aluminiowymi radiatorami i dodano obustronne thermopady. Wszędzie zastosowano także systemem szybkiego zdejmowania odpromienników (zatrzaski) jakim w ograniczonym zakresie dysponowały ostatnie modele MSI Godlike.

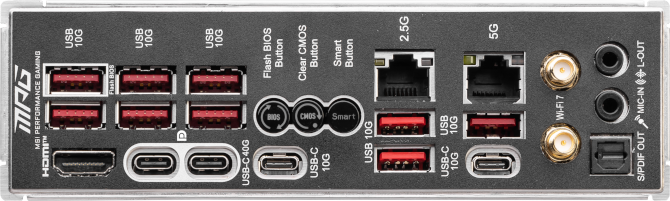

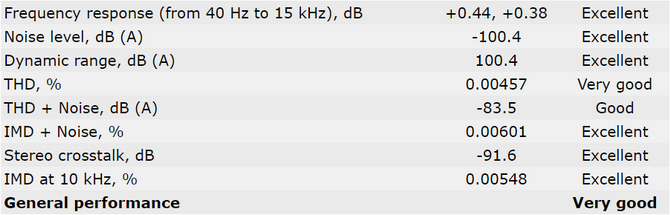

MSI MPG X870E Carbon WiFi otrzymał jedną wlutowaną kość BIOS, aczkolwiek funkcja Flash BIOS powinna wystarczyć do ewentualnego odratowania płyty. Ścieżki dla układu dźwiękowego Realtek ALC4080 zostały odseparowane, aby zapewnić mniejsze zakłócenia, a kondensatory elektrolitycznie to produkt Chemi-Con. Tylny panel zawiera dziewięć portów USB-A 10 Gbps, dwa USB-C 10 Gbps i dwa USB-A 40 Gbps. Posiadacze zintegrowanych układów graficznych mogą wykorzystać wyjście HDMI 2.1. Sekcja łączności z siecią obejmuje złącze 2.5G LAN RJ45 (Realtek 8125) oraz 5G LN (Realtek 8126), uzupełniona modułem WiFi 7 oraz Bluetooth 5.4 (WLAN 802.11 ax/be), która zajmuje miniaturowy slot M.2 schowany pod maskownicą radiatora. Miłym dodatkiem jest również zestaw przycisków specjalnych - Flash BIOS / Clear CMOS / Smart.
