ASRock Z87 Pro4 - Budowa i wyposażenie
Firma ASRock powstała w 2002 roku, początkowo oferując rozwiązania dla najbardziej budżetowych zestawów i wszelkiej maści hybrydy. Konstrukcje posiadające banki DDR2 i DDR3 albo sloty PCI-E i AGP, stały się swego czasu wizytówką tego odważnego producenta. Obecnie tajwański koncern znany jest z szerokiej oferty wysokiej klasy płyt głównych dla platform Intel i AMD, wśród których nie brakuje konstrukcji przeznaczonych dla największych entuzjastów.
Specyfikacja techniczna ASRock Z87 PRO4:
- Mostek południowy: Intel Z87
- Socket: LGA 1150
- Obsługiwane procesory: Intel Core i5 / i7 / Xeon
- Format płyty: ATX
- Ilość slotów pamięci: 4x DDR3
- Maksymalna ilość pamięci: 32 GB
- Maksymalne taktowanie pamięci: 2933 / 4000 MHz
- Karta sieciowa: 1x 10/100/1000 Mb/s
- Kodek dźwiękowy: Realtek ALC892
- Obsługa CrossFire / SLI: Tak / Nie
- RAID: Tak (RAID 0, 1, 5 i 10)
- PCI-Express 3.0 x16: 1
- PCI-Express 2.0 x4: 1
- PCI-Express 2.0 x1: 2
- Sloty PCI: 2
- SATA 6.0 Gb/s: 6 (Z87)
- Ilość wtyczek wentylatorów: 5 (2 dla procesora i 3 systemowe)
- Liczba portów USB 2.0: 8 (4 na płycie i 4 na tylnym panelu)
- Liczba portów USB 3.0: 9 (5 na płycie i 4 na tylnym panelu)
- Cena: ~440 zł

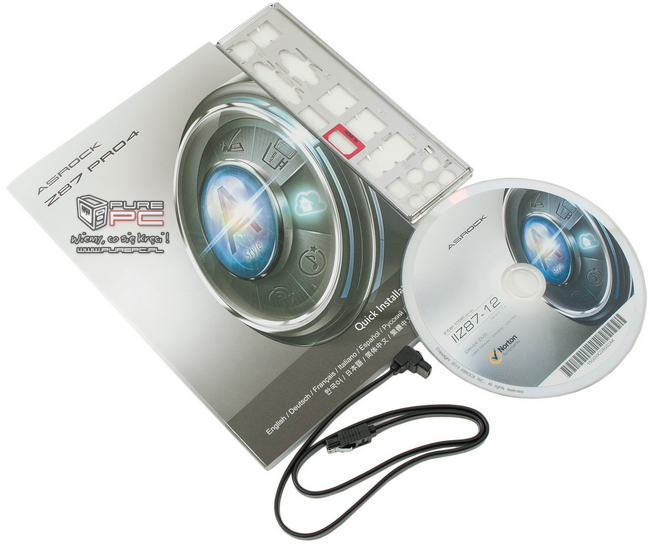

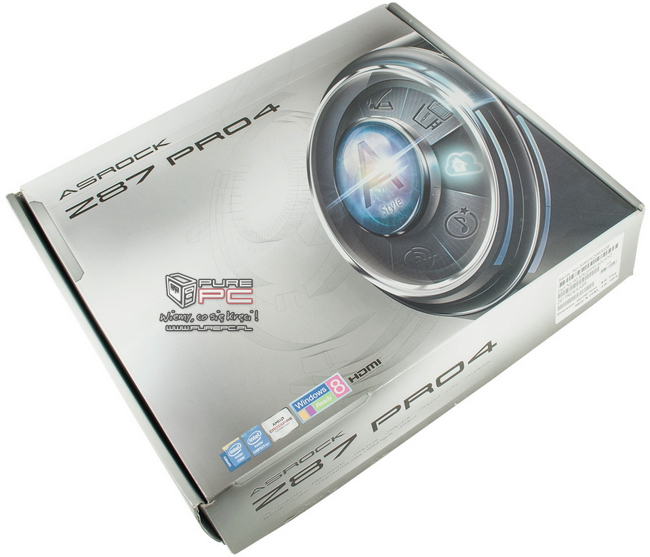

Pudełko ASRock Pro4 jest identyczne jak prezentowanego na poprzednich stronach ASRock Pro3 - szare, skromne i gustowne. Wewnątrz znajdziemy niewiele więcej niż w tańszym modelu tzn.: dwa kabelki SATA, maskownicę tylnych portów, instrukcje obsługi w kilku językach i płytę ze sterownikami. Trzema mieć jednak świadomość, że pomimo wyższego numerka ASRock Pro4 jest jeszcze względnie tanią konstrukcją, więc producent nie mógł pozwolić sobie na szaleństwa. Prawdziwe rodzynku czekają dopiero w seriach Z87 Fatal1ty oraz Extreme.
ASRock zastosował w płytach głównych LGA 1150 wiele ciekawych technologii m.in.: Instant Flash oraz Crashless BIOS, umożliwiające łatwe i bezproblemowe wgranie nowego BIOS z pamięci USB. W przypadku odłączenia zasilania aktualizacja wznowi się zaraz po ponownym uruchomieniu komputera. Ulepszona wersja XFast 555 powinna zapewnić też optymalną wydajność portom USB, pamięci RAM oraz lepszą kontrolę nad siecią. Większe możliwości nadawania priorytetów pakietom i podziału łącza ucieszą zwłaszcza grających online, osoby pobierające znaczne ilości danych lub oglądające filmy w wysokich rozdzielczościach za pośrednictwem sieci. Aktualizacji BIOS można dokonać również bezpośrednio przez internet za pomocą ASRock Internet Flash, który pobiera najnowszą wersję z serwera bez wchodzenia do systemu operacyjnego. Technologia Fast Boot w połączeniu z Windows 8 pozwala uruchomić systemu operacyjny w ciągu zaledwie 1.5 sekundy. Bardzo ciekawie wygląda również funkcja ASRock USB Key, dzięki której nie musimy ciągle wpisywać hasła przy logowaniu do Windowsa, gdyż istnieje możliwość jego automatycznego odczytu z pamięci USB. Warto również wspomnieć o specjalnie zaprojektowanych slotach PCI-Express oraz RAM - producent deklaruje, że mają zapewnić lepszą stabilność i wydajność od wcześniej stosowanych.
Laminat ASRock Z87 Pro4 jest koloru brązowego natomiast wszystkie sloty, wtyczki i porty zostały pomalowane na czarny lub ciemno szary kolor. Ponownie w żaden sposób nie zostały wyróżnione poszczególne kanały pamięci RAM. Cyfrowa sekcja zasilania z funkcją modulacji szerokości impulsów opiewa na sześć faz i przykryta jest niezbyt dużym radiatorem, chociaż trzeba zaznaczyć, że dość nietypowej konstrukcji. Użyte w ASRock Z87 Pro4 kondensatory Premium Gold Caps wykonane w Japonii, mają zagwarantować długą żywotność i stabilną pracy.

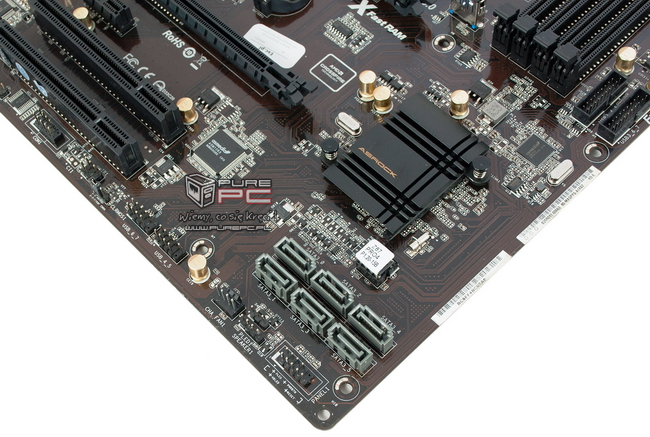

Oględziny ASRock Z87 Pro4 zaczynamy od dolnej krawędzi PCB, gdzie znajdziemy wtyczki przedniego panelu obudowy, USB 2.0, modułu TPM, audio i COM. Ostatnia pozycja nie należy do standardowego wyposażenia, ponieważ jest raczej rzadko spotykana w nowszych modelach, ale części potencjalnych użytkowników może się przydać. ASRock Z87 Pro4 posiada dwa sloty PCI-Express x16 (jeden 3.0, drugi 2.0) i wspiera konfiguracje multi-GPU CorssFire. Co ciekawe, funkcja "Dehumidifier Function" pozwala bezpiecznie osuszyć laminat jeśli zawilgotniał, uruchamiając komputer w stanach energetycznych S4/S5. Użyteczność tego rozwiązania nawet w teorii jest znikoma, wszak płyta główna to tylko jeden z kilku newralgicznych elementów każdego peceta.

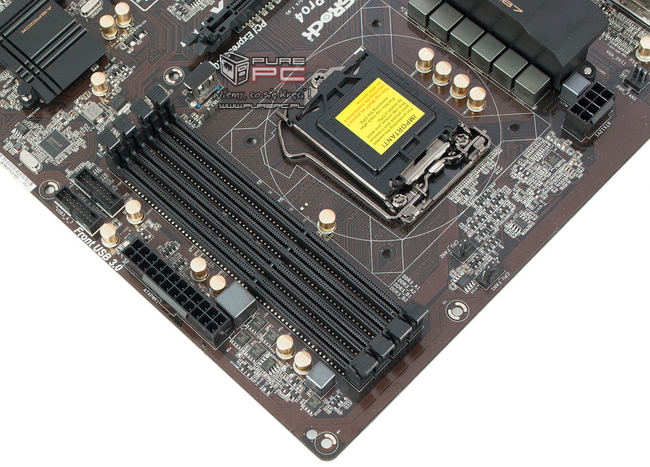

W lewym narożniku umieszczono sześć portów SATA 6.0 Gb/s postawionych w pozycji pionowej, a wszystkie są obsługiwane przez chipset Z87, ponieważ nie uświadczymy tutaj dodatkowego kontrolera. Powód takiego stanu rzeczy jest bardzo porosty - natywna obsługa pół tuzina SATA 6.0 Gb/s w zupełności wystarczy przeciętnemu uzytkownikowi. Mały czarny radiator przykrywa układ Intel Z87, natomiast obok znajdziemy jeszcze dwie wtyczki USB 3.0 oraz gniazdko zasilania ATX w odpowiednich odstępach od slotów DDR3.

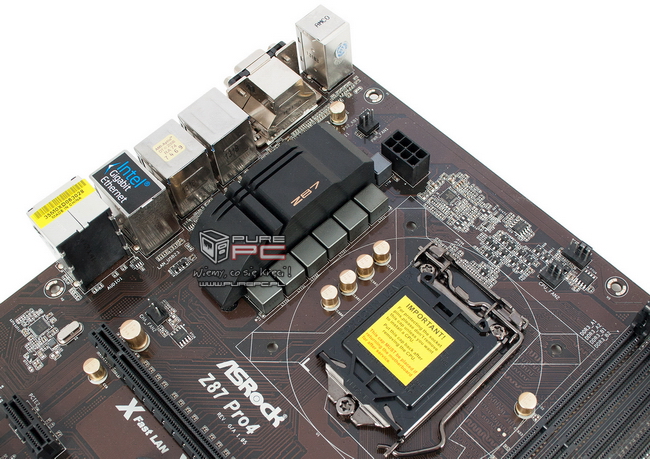

W okolicy sekcji zasilania znajdziemy wtyczkę zasilania ATX 12V, dwa gniazdka wentylatorów dla chłodzenia procesora i jedno złącze wentylatora systemowego. Między pierwszym PCI-Express i bankami pamięci znajduje się także wewnętrzne USB 3.0 ustytuwane pionowo. ASRock Z87 Pro4 oprócz dwóch PCI-Express x16 (3.0/2.) posiada jeszcze duety PCI Express 2.0 x1 oraz PCI. Cztery sloty DDR3 obsługującą według producenta częstotliwości do 2933 MHz, aczkolwiek po rozwinięciu zakładki w UEFI znajdziemy opcje sięgające 4000 MHz.

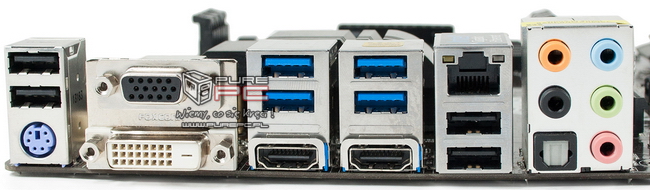

Na tylnym panelu znajdziemy: 2x USB 2.0, PS/2 dla klawiatury lub myszy, a także komplet wyjść iGPU (VGA, DVI-D oraz wejście i wyjście HDMI), czyli brakuje jedynie DispalyPort. Dzięki funkcji HDMI-In można przełączać wyświetlany obraz z komputera na drugie urządzenie albo korzystać z innego odbiornika, gdy komputer jest wyłączony. Poza tym mamy jeszcze 4x USB 3.0, RJ-45 LAN, kolejne 2x USB 2.0, zaś na samym końcu wyjścia karty dźwiękowej Realtek ALC892. Na płycie ASRock Z87 Pro4 zdiagnozowaliśmy problem z USB 3.0 tzn.: jeżeli mamy pendrive USB 3.0 podłączony do portu obsługiwanego przez chipset Z87, a komputer przejdzie w tryb uśpienia, to po wybudzeniu pamięć zostanie rozłączona i podłączona ponownie. Jest to szczególnie uciążliwe podczas pracy z różnego rodzaju plikami odczytywanymi bezpośrednio z urządzenia wpiętego w USB 3.0. Eksperyment potwierdza, że aktywny dokument (np.: pdf) po wybudzeniu komputera jest pusty i trzeba go otworzyć ponownie. Jeżeli podłączymy nośnik USB 2.0 do portów USB 3.0. to wówczas zjawisko nie występuje. Testy przeprowadzono na 16 GB pendrive Corsair Voyager 3.0 oraz dysku Plextor M5 Pro 256 GB w kieszeni USB 3.0.

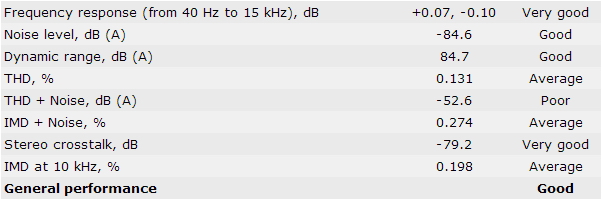

Do przeprowadzenia testów układu dźwiękowego posłużyła nam wysokiej klasy karta ASUS ROG Xonar Phoebus, której wejście liniowe podłączyliśmy do wyjścia głośników na płycie głównej. Pomiar odbył się w programie RMAA 6.2.5. (RightMark Audio Analyzer), jako że subiektywne testy odsłuchowe zawsze wzbudzają pewne wątpliwości. Ucho redaktora musiało więc ustąpić miejsca obiektywnej ocenie przeprowadzonej przez dedykowany temu celowi program, czego efekty możecie zobaczyć w poniższej tabeli:
