Test SeaSonic PRIME 750W Gold - godny następca X-Series KM3

Seasonic PRIME 750 W Gold - Analiza strony wtórnej

Strona wtórna każdego zasilacza zaczyna się na wyjściu z wtórnego uzwojenia transformatora i odpowiada ona za prostowanie oraz filtrowanie prądu o odpowiednich wartościach napięć (+3,3 V, +5, +12 V). Do realizacji sekcji prostowania w tańszych PSU wykorzystuje się prostowniki Schottky’ego. W takich jednostkach najczęściej spotykamy regulację grupową lub indywidualną. W droższych modelach do prostowania linii +12 V stosuje się wyłącznie elementy aktywne, czyli tranzystory MOSFET oraz konwertery DC-DC, które pozwalają uzyskać wyższą sprawność.

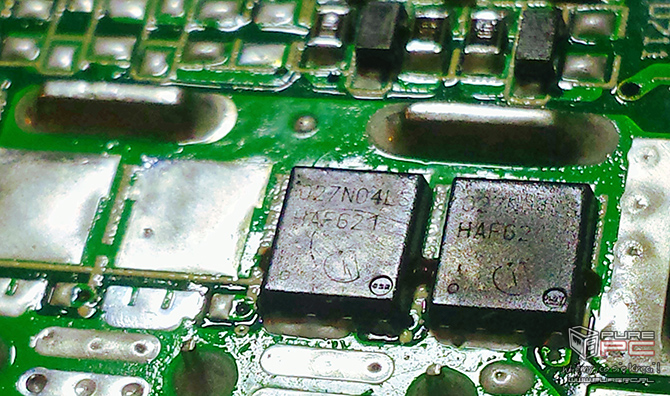

W testowanej jednostce za prostowanie szyny +12 V odpowiadają cztery tranzystory MOSFET BSC027N04LS, które umiejscowiono na rewersie laminatu, dokładnie pod radiatorem za transformatorem głównym. Parametr RDS(on) tych tranzystorów jest bardzo niski i typowo wynosi 2,7 mΩ. Jeden element jest w stanie dostarczyć do 100 A w trybie ciągłym przy 25 °C.

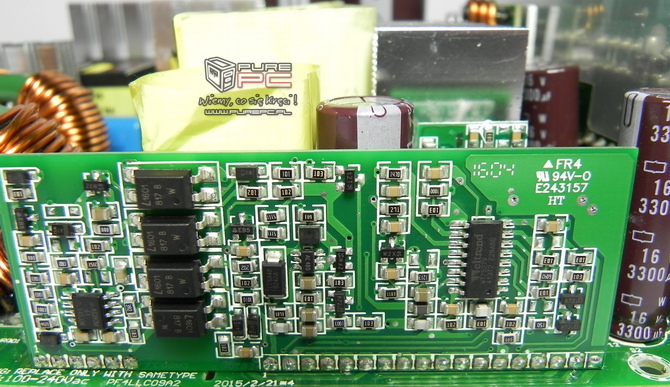

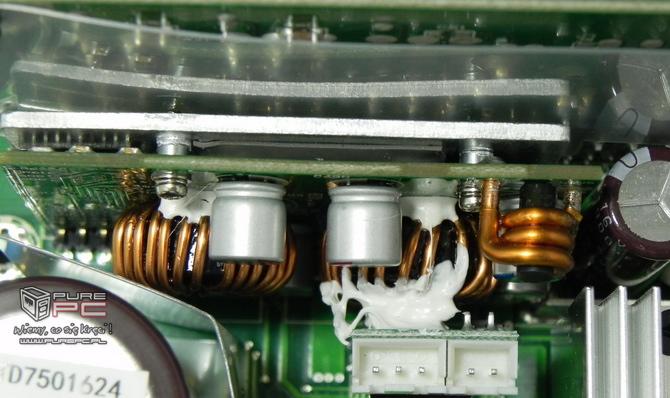

Konwertery DC-DC napięć +3,3 V oraz +5 V znajdują się na pionowym laminacie przy panelu modularnego okablowania. Tranzystory znajdują się na stronie lutowania i nie było możliwości odczytania ich numerów. Elementy chłodzone są aluminiową blaszką.

Nad bezpieczeństwem czuwa układ Weltrend WT7527, który monitoruje pracę zasilacza i inicjuje zaimplementowane zabezpieczenia po przekroczeniu ustalonych progowych wartości.

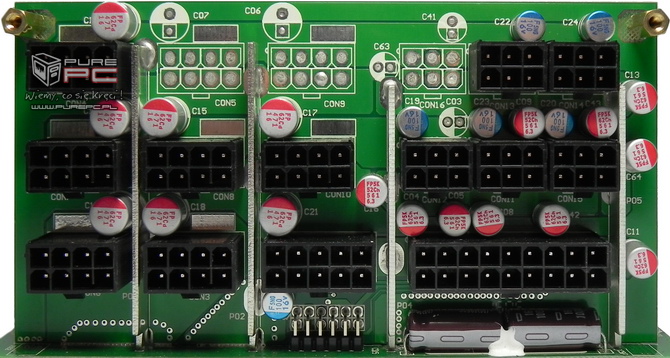

Żeby poprawić jakość napięć oraz cyrkulację powietrza, płytka ze złączami modularnymi połączona jest spoiwem lutowniczym z głównym PCB. Na awersie laminatu wlutowano dodatkowe kondensatory elektrolityczne i polimerowe, oczywiście wszystkie produkcji japońskich firm Nippon Chemi-Con oraz Nichicon.

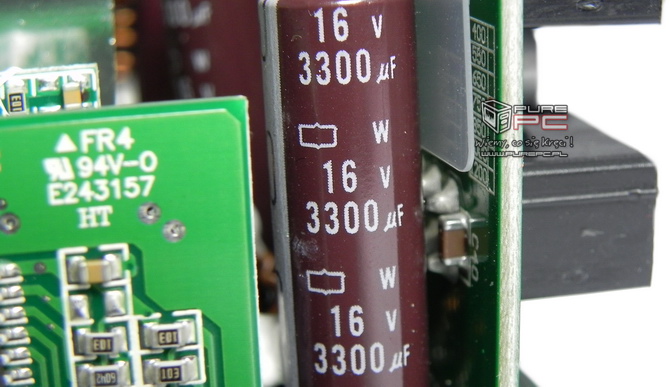

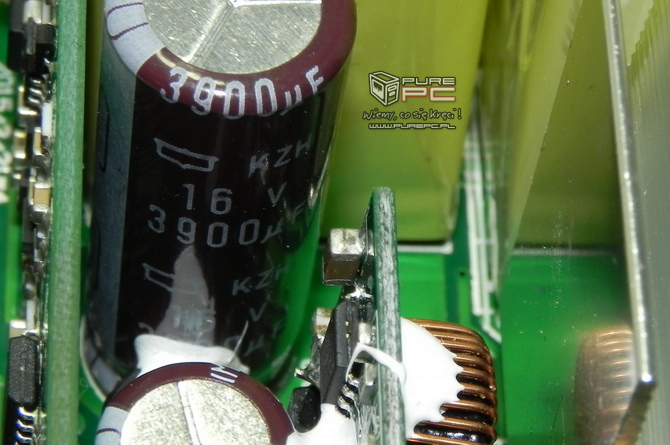

Na stronie wtórnej królują kondensatory elektrolityczne produkcji Nippon Chemi-Con oraz kondensatory aluminiowo-polimerowe produkcji Chemi-Con oraz Nichicon (FPCAP). Wszystkie są certyfikowane do pracy przy maksymalnej temperaturze 105 °C, co powinno zapewnić długie i bezawaryjne działanie zasilacza. Wedle zapewnień producenta minimum 12 lat.
