Test SeaSonic PRIME 750W Gold - godny następca X-Series KM3

Seasonic PRIME 750 W Gold - Analiza strony pierwotnej

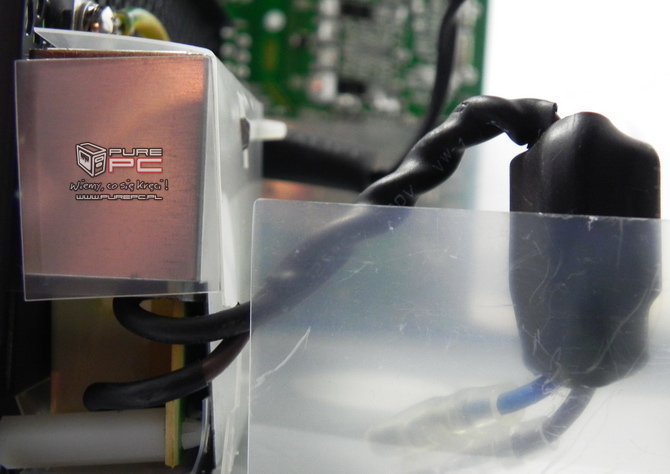

Etap filtrowania zaczyna się na wtyku zasilania, gdzie umieszczono niewielki laminat, zlutowany z wtykiem zasilania AC, który dodatkowo został odizolowany od reszty elektroniki. Znajdują się na nim dwa kondensatory ceramiczne typu Y (niebieskie), kondensator poliestrowo-metalizowany typu X, bezpiecznik oraz ferrytowy filtr EMI na przewodach AC.

Ciąg dalszy filtrowania znajduje się na głównym laminacie, gdzie umieszczono dwie cewki z rdzeniem ferrytowym, kondensator poliestrowo-metalizowany typu X (żółty), kolejne cztery kondensatory ceramiczne typu Y (niebieskie dyskowe), warystor (dyskowy w opasce termokurczliwej) oraz przekaźnik i termistor, które razem chronią zasilacz przed prądami udarowymi. Etap filtracji napięcia wejściowego jest nienaganny.

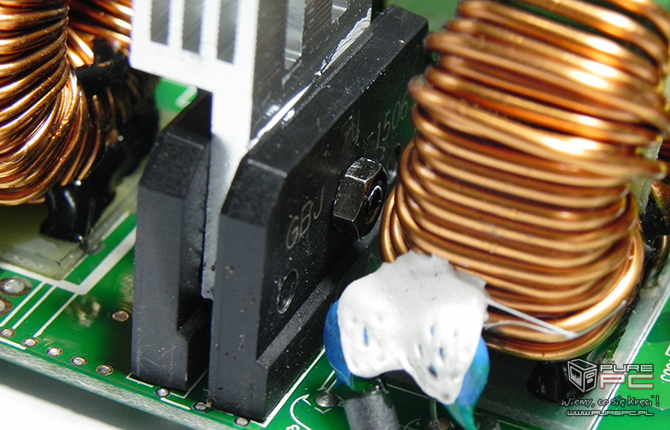

Za filtrem EMI wydzimy aluminiowy radiator o zwiększonej pojemności cieplnej, do którego przylegają dwa 15 A mostki prostownicze GBJ 1506, a więc słabsze względem 25 A w Titanium.

W układzie APFC mamy dwa wysokonapięciowe kondensatory filtrujące japońskiej produkcji Nippon Chemi-Con o pojemności 270 µF na 400 V, co daje łącznie 540 µF. Jest to kolejna oszczędność, moc jest bowiem taka sama jak w Titanium, a pojemność kondensatorów zmniejszono o prawie połowę. Certyfikowane są do pracy przy temperaturze do 105 °C.

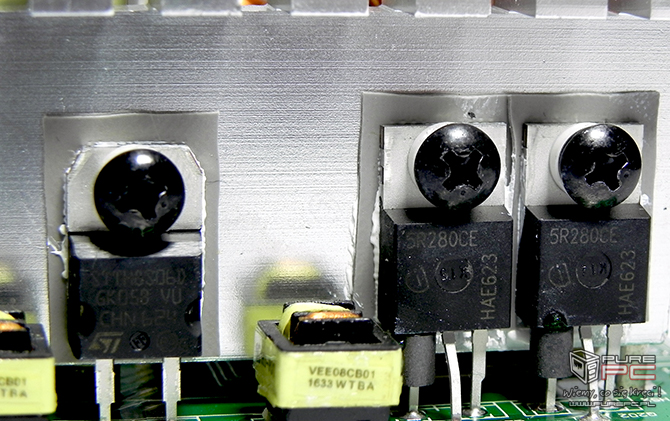

W układzie aktywnego PFC znajdziemy dwa tranzystory Infineon IPP50R280CE. Charakteryzują się one parametrem RDS(on) na poziomie 280 mΩ i są w stanie dostarczyć 18,1 A w trybie ciągłym przy 25 °C. Poza tym mamy tutaj jeszcze 8-amperową diodę Schottky’ego STTH8S06.

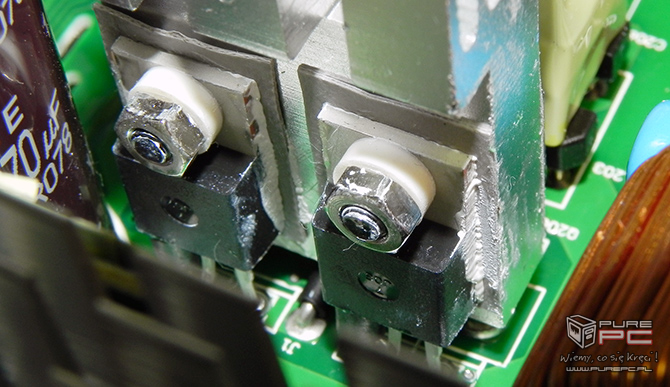

Za przełączanie odpowiadają cztery MOSFETy Infineon IPP50R380CE w topologii pełnego mostu “full bridge”. Charakteryzują się parametrem RDS(on) na poziomie 380 mΩ, będąc w stanie dostarczyć po 14,1 A każdy w trybie ciągłym przy 25 °C.

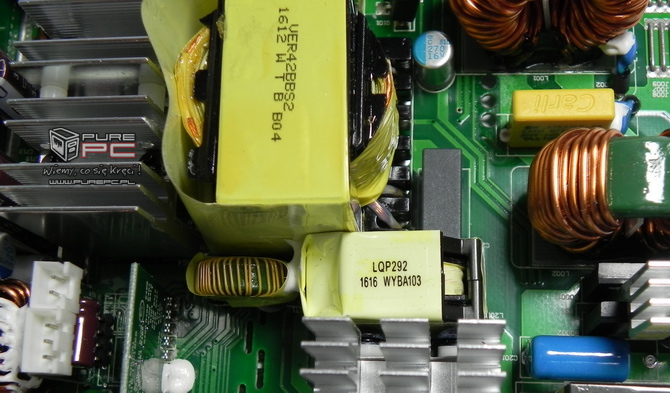

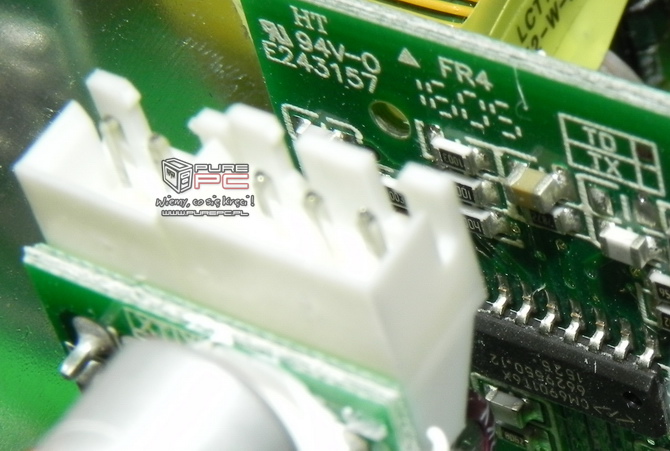

Między radiatorem APFC a radiatorem sekcji kluczowania umieszczono elementy układu rezonansowego LLC. Kontroler rezonansowy CM9601T6X znajduje się na pionowej płytce za kondensatorami wysokonapięciowymi.

SeaSonic PRIME Gold, tak jak najwydajniejszy model z certyfikatem 80 PLUS Titanium, korzysta z analogicznego projektu i układu elementów elektronicznych, ale - jak to mówią - diabeł tkwi w szczegółach. Najwięcej różnic można zauważyć na stronie pierwotnej. Wszystkie tranzystory, diody, mostki w układzie APFC czy kluczowania są o słabszych parametrach. Zastosowano również kondensatory filtrujące o niemal połowę mniejszej pojemności. Wszystko to przekłada się na większe straty, a zarazem niższą sprawność. Nie ma w tym nic nadzwyczajnego, przecież miała być efektywność na poziomie certyfikatu 80 PLUS Gold i tak też jest. Pozostają tylko trzy kwestie. Jak wiadomo niższa sprawność to efekt większych strat podczas przełączania tranzystorów. Objawiają się one w postaci wydzielanej temperatury, a to z kolei pociąga za sobą wcześniejsze załączenie się wentylatora w trybie hybrydowym oraz jego wyższe obroty.
