Test płyt DFI Blood Iron P45-T2RS i LANParty JR P45-T2RS
- SPIS TREŚCI -
DFI LANParty JR P45-T2RS
Pewnie myślicie, że mniejsza płyta może mniej niż pełny ATX? Jesteście w błędzie! DFI zmienia wizerunek słabych płyt mATX. Seria JR (Junior) to nic innego, jak płyta DK, tylko w mniejszym wydaniu, z zachowaniem wszystkich dostępnych funkcji i możliwości. Na co stać naszego małego zawodnika? Przekonamy się.

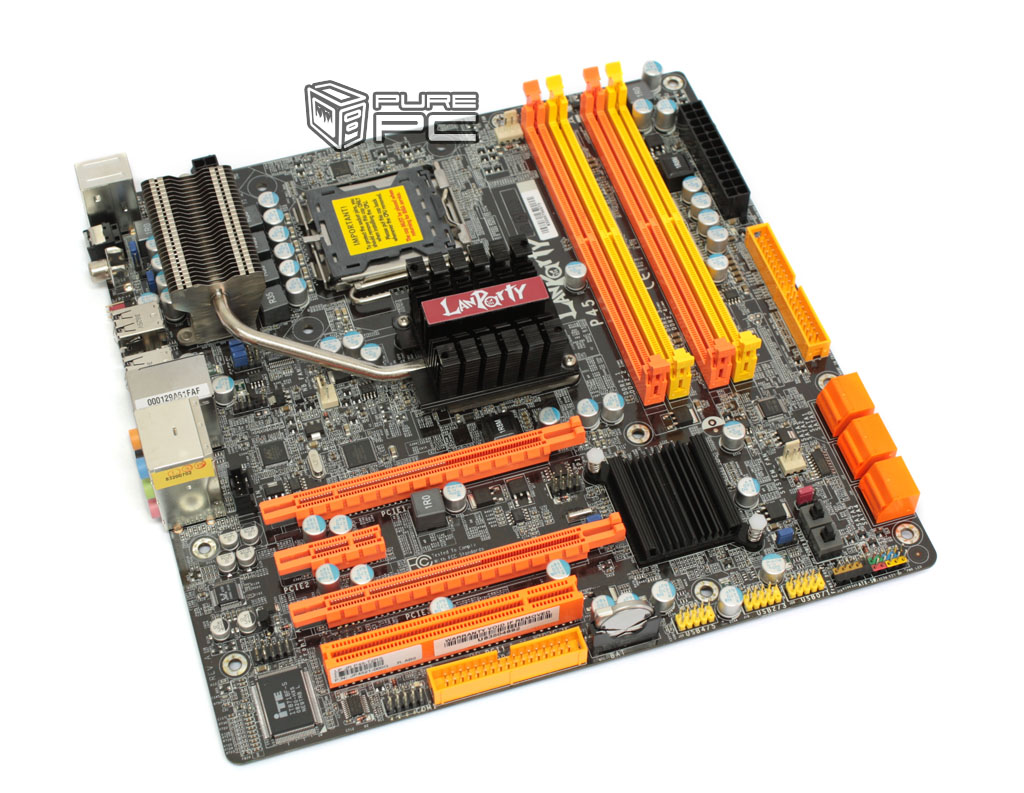

Czarne PCB oraz żółto-pomarańczowe sloty to doskonale znany nam widok w płytach DFI ze średniej półki cenowej.

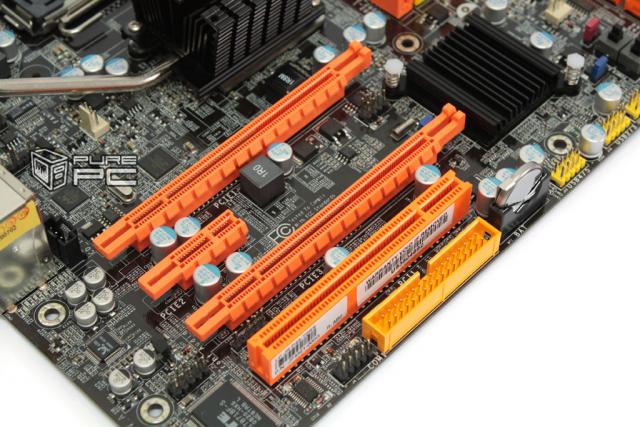

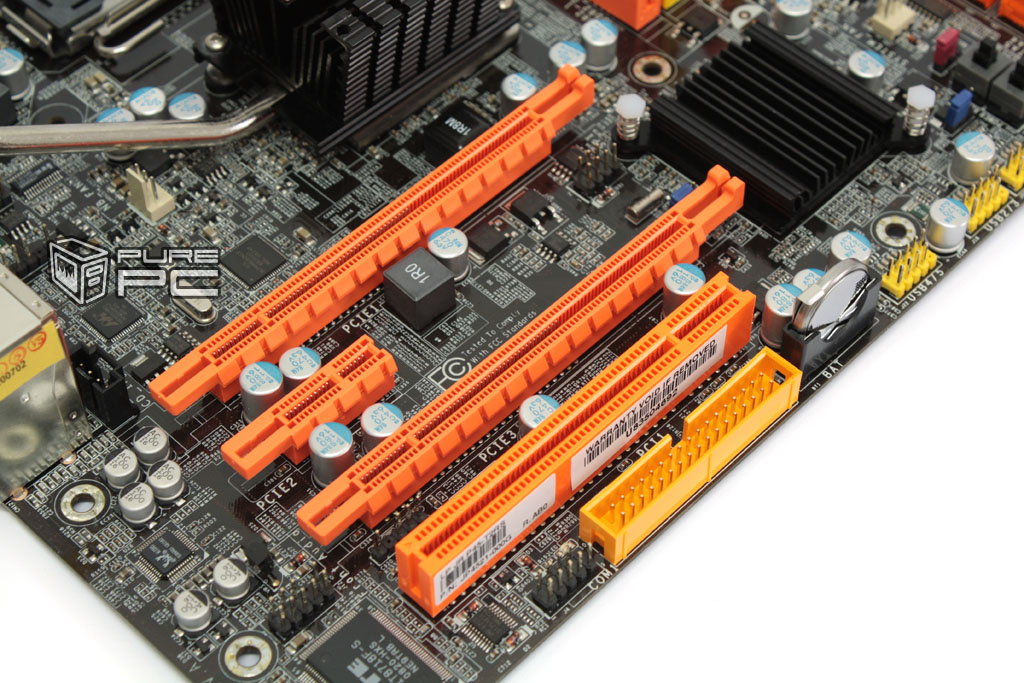

Budujesz mały komputer do grania? Nie ma problemu, możesz nawet pokusić się o użycie dwóch kart graficznych w CrossFire. Fakt faktem, pozbawiamy się tym samym możliwości użycia pozostałych slotów, jednak czego nie robi się dla wydajności? Tu też pojawia się przykra niespodzianka. Oba sloty PCI-e 16x faktycznie pracują z prędkością 8x, niezależnie od tego, czy używamy jednego czy obu. Gdyby ktoś marzył o użyciu najmocniejszych kart graficznych na tej płycie, może spodziewać się delikatnego spadku wydajności. Pewnie powodem zaistniałej sytuacji jest rozmiar płyty, który nie pozwolił na poprowadzenie wystarczającej liczby połączeń do pierwszego slotu.

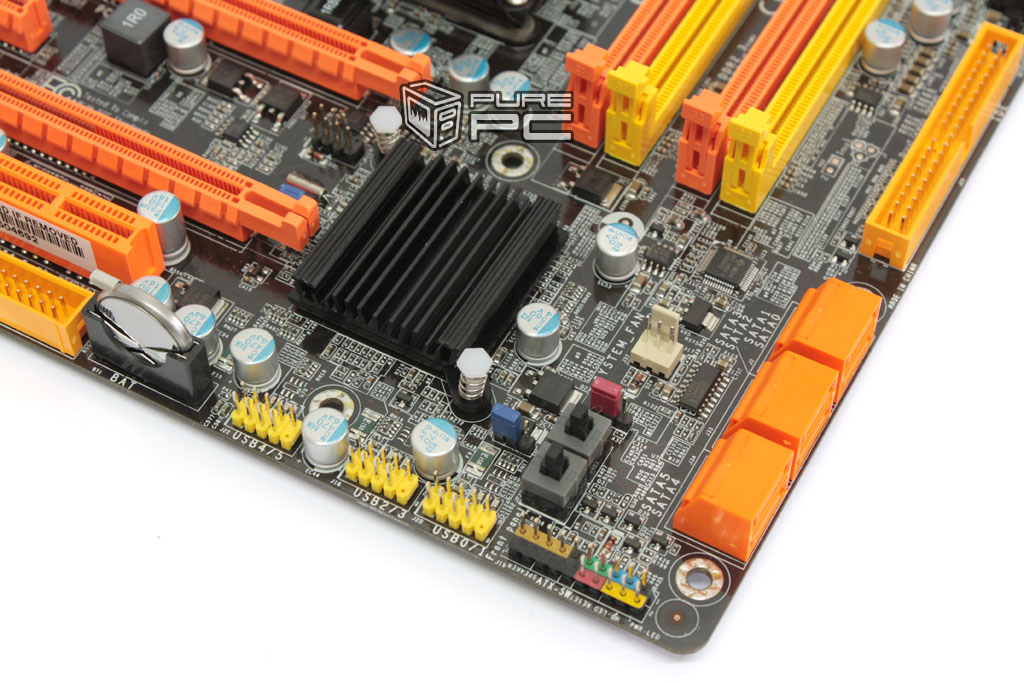

W tym kąciku płyty zabrakło jedynie wyświetlacza kodu POST. Pozostawiono natomiast przyciski POWER/RESET oraz sześć portów SATA 2.0. Ciekawe tylko, kto potrzebuje tyle napędów w miniaturowej obudowie? Aluminiowy radiator chłodzący mostek południowy do wielkoludów nie należy, powinniśmy pamiętać o dobrej wentylacji w tych okolicach.

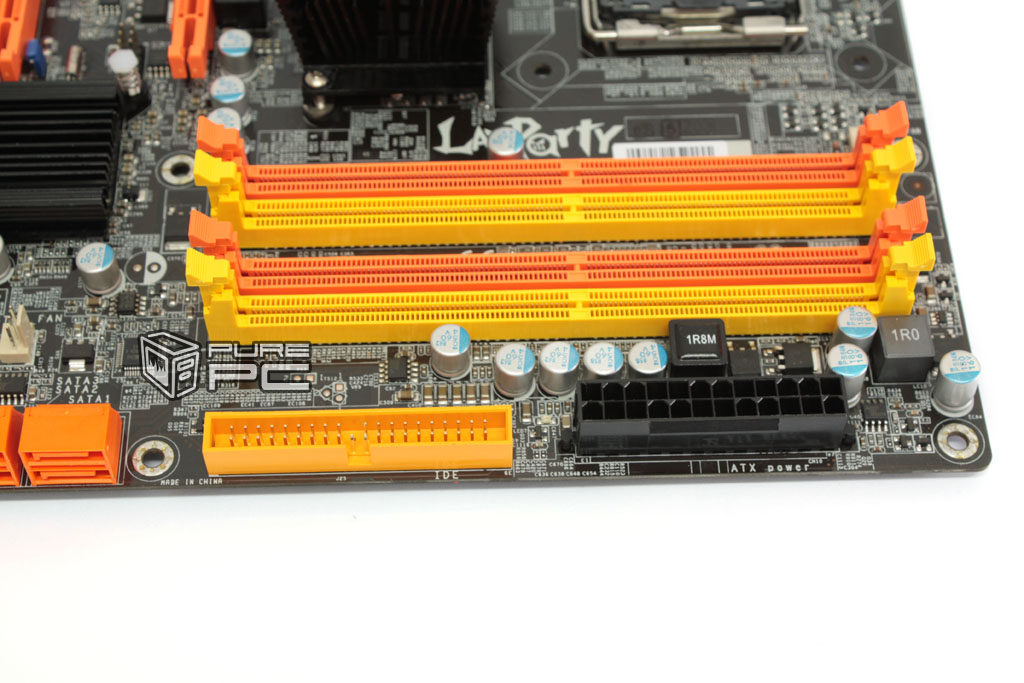

Porządek w małej obudowie to trudna sztuka. Dla ułatwienia walki z kablami gniazdo zasilania oraz ATA znajdują się przy samej krawędzi płyty. Niestety, wyciągnięcie pamięci z banków jest niemożliwe bez wcześniejszego wyjęcia karty graficznej z górnego slotu PCI-e 16x.

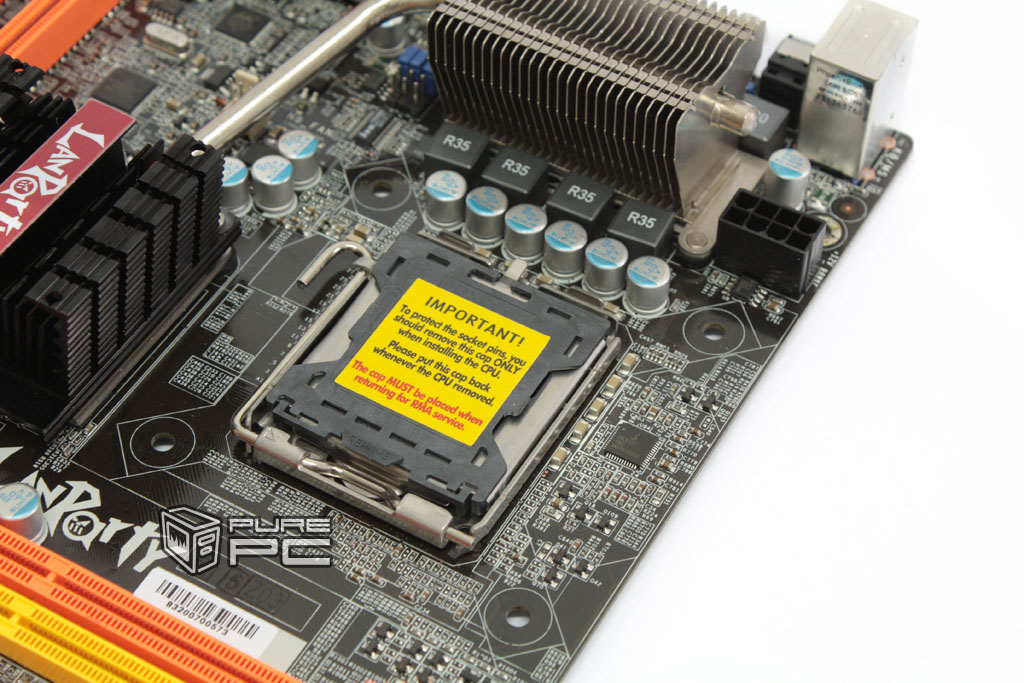

Otrzymujemy tutaj czterofazową sekcję zasilania, wystarczającą w zupełności do zasilania nawet czterordzeniowych procesorów. Chłodzona jest przez dość solidny radiator, który jest połączony z radiatorem mostka północnego rurką heat-pipe.

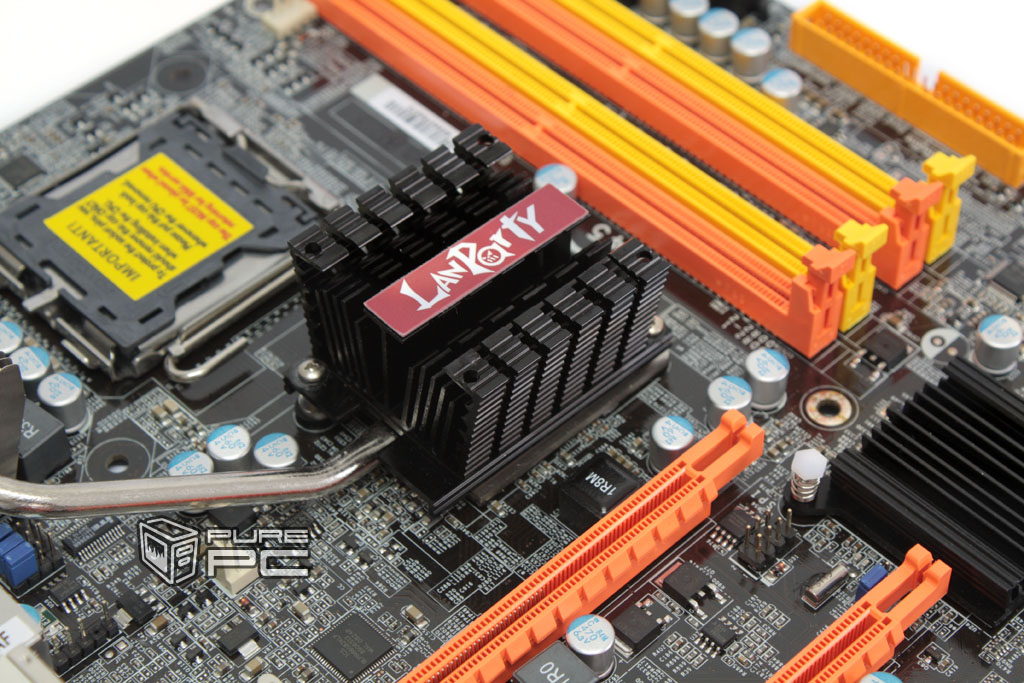

Radiator na mostku północnym jest wykonany w podobnym stylu jak ten, który mogliśmy widzieć w przypadku LANParty X48 T3R UT. Rurka cieplna umieszczona jest w podstawie radiatora, natomiast góra może być ściągnięta i zastąpiona przez praktycznie dowolny radiator bądź blok wodny. W górnej części widać też otwory montażowe na wentylator 40x40mm.

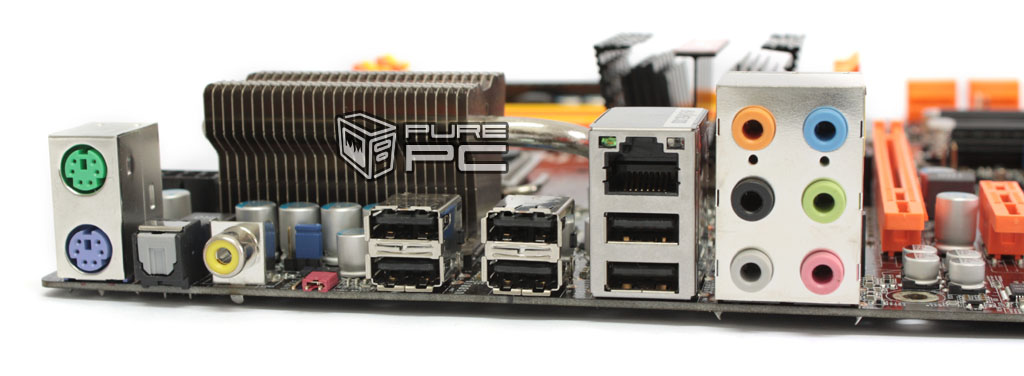

Również na tym tylnym panelu nie panuje przepych. A szkoda, bo skoro jest to płyta przeznaczona dla graczy, to większa ilość portów USB, jak również druga sieciówka, byłaby mile widziana.
Akcesoria

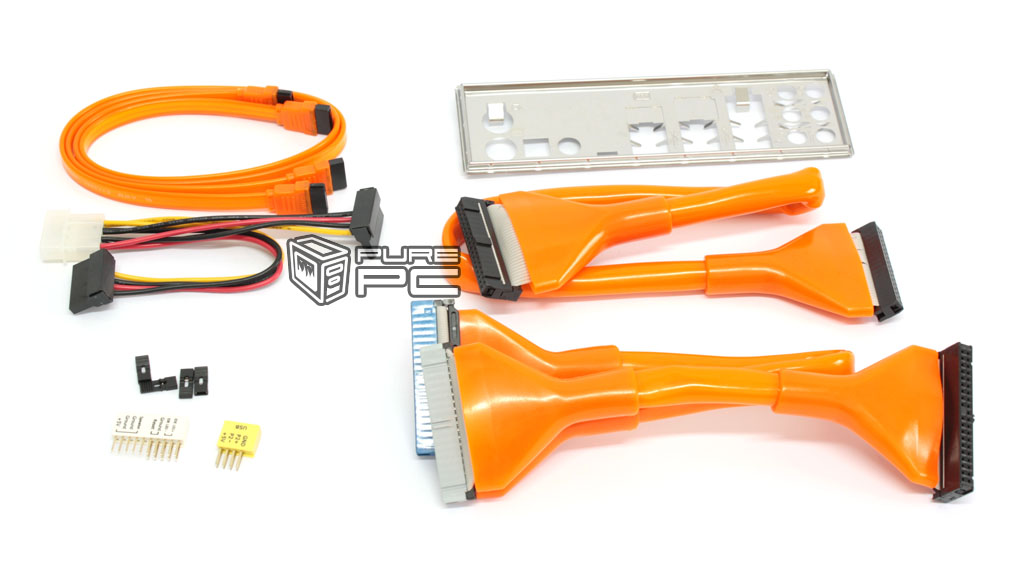

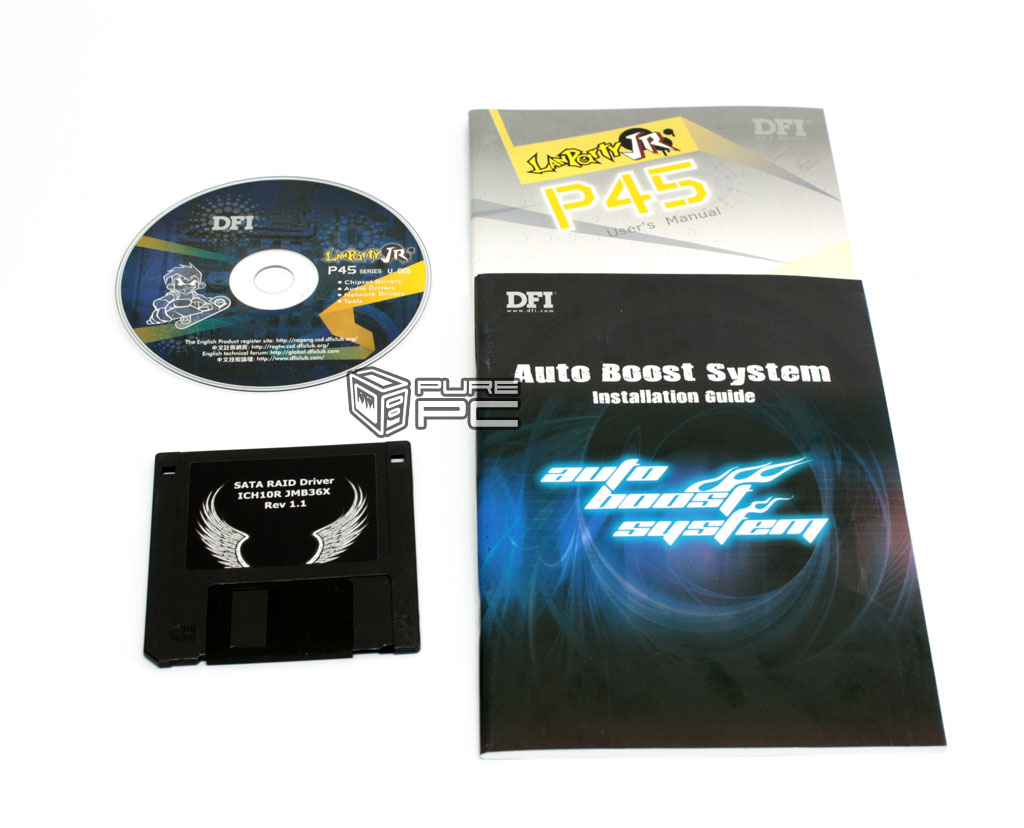

Wśród dodatków do płyty otrzymujemy okablowanie napędów utrzymane w pomarańczowej kolorystyce, konektorki do kabli panelu przedniego obudowy oraz przejściówkę zasilania, jak również płytę ze sterownikami i książeczki obsługi.
Specyfikacja
| Chipset | Intel P45 |
| Obsługiwane procesory | Core 2 Duo, Core 2 Quad, Core 2 Extreme, Pentium D FSB 1600 / 1333 / 1066 / 800 MHz |
| Liczba slotów RAM | 4 x DDR2 (Max 16GB) |
| Liczba slotów PCI-e | 2 x PCI-E x16, 1 x PCI-E x1 |
| Liczba slotów PCI | 1 |
| Obsługa CrossFire | Tak (8x + 8x) |
| Liczba złącz SATA | 6 |
| Wersja złącz SATA | 2.0 (3.0 Gb/s) |
| RAID | Tak – RAID 0, 1, 5, 10 (Intel Matrix) |
| Liczba kanałów ATA | 1 (ATA 133) |
| LAN | 1 x 10/100/1000 Mb/s |
| Dźwięk | 7.1 Realtek ALC885 High Definition |
| Liczba portów USB | 12 (po 6 na płycie oraz tylnym panelu) |
| IEEE1394 | Tak – 1 port |
| Format płyty | mATX |
Bios
- FSB: 200 - 999 MHz
- Vcore: def V – +.07875 V
- Vdram: DDR2 1.78 - 3.28 V
- NB Voltage: 1.10 - 2.2 V
- VTT: 1.10 - 1.60 V
