Test Chieftec IX-03B - Miniaturowa obudowa idealna dla Mini-ITX

Chieftec IX-03B - Wnętrze #1

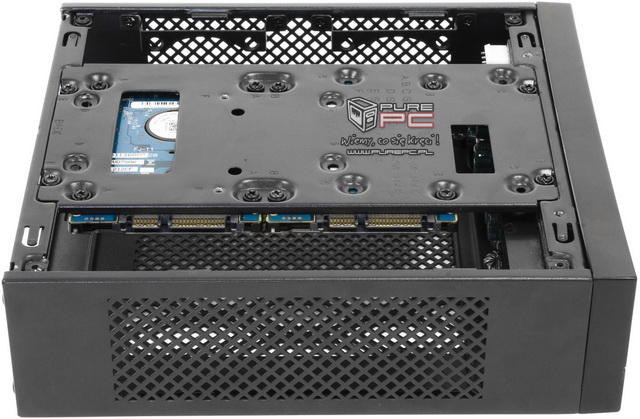

Jeszcze kilka lat temu mało kto wierzył w teorię, że przyszłe komputery będą mogły pomieścić się w pudełkach o wymiarach nieco większych od standardowego napędu na płyty DVD. Jak widać, rozwój technologii i zmniejszenie poboru energii, a co za tym idzie wydzielanej temperatury, pozwolił na sukcesywne zmniejszanie zestawów komputerowych aż do formatu Mini-ITX - oczywiście w przeszłości również mogliśmy budować tak małe komputery, jednak ich wydajność pozostawiała wiele do życzenia. Dzisiaj bez problemu możemy złożyć własny miniaturowy zestaw oparty na AMD APU lub Intel Core z wbudowanym układem graficznym IGP o ciągle rosnących możliwościach. W przypadku skrzynek pokroju Chieftec IX-03B bardzo ważnym aspektem jest aranżacja wnętrza - jak wygląda ona w tym przypadku? Płyta główna w standardzie Mini-ITX montowana jest do stelaża przy pomocy czterech śrub dołączonych do zestawu - tuż za nią znajduje się metalowa ściana boczna, więc trudno tutaj mówić o przestrzeni dla przewodów, tudzież grubszego backplate coolera procesora. Odstępy pomiędzy płytą główną a panelem bocznym zostały oczywiście zachowane zgodnie z bezpieczeństwem elektroniki, także nie ma tutaj mowy o problemach z wystającymi połączeniami narażonymi na zwarcie. Chieftec zaprojektował model IX-03B dosłownie na granicy możliwości obecnych podzespołów komputerowych dostępnych na rynku. Jeśli nasza płyta główna nie posiada zintegrowanych anten Wi-Fi na tylnym panelu I/O to możemy pokusić się o własne rozwiązanie - obudowa posiada z tyłu otwory montażowe zarówno dla złącza zasilania 12 V, jak i dodatkowej anteny Wi-Fi. W tym przypadku możemy dokupić odpowiedni moduł bezprzewodowy dla naszego zestawu i poprowadzić kable sygnałowe do wspomnianych miejsc.

Po montażu płyty głównej powierzchnia do zagospodarowania robi się ekstremalnie mała i trudno tutaj o stosowanie rozwiązań znanych z typowych pecetów. Na pewno pierwszym poważnym problemem będzie dobór odpowiedniego systemu chłodzenia, który nie może być wyższy niż około 30 milimetrów - nie ma tutaj mowy o wielu konstrukcjach typu położona wieża (low-profile) i musimy raczej poszukiwać czegoś w rodzaju obniżonego chłodzenia boxowego. Warto również pamiętać o niskoprofilowych modułach pamięci operacyjnej, jednak tutaj wszystko zależy od zastosowanego coolera i jego szerokości.

Aby maksymalnie zwiększyć maksymalną wysokość coolera procesora można zastanowić się nad płytami głównymi Mini-ITX ze slotami obsługującymi miniaturowe dyski SSD - mówimy tutaj między innymi o standardzie M.2 lub mSATA pozwalającym na pozbycie się 2,5- lub 3,5-calowego nośnika z góry obudowy. Tuż za panelem frontowym znajduje się miejsce przeznaczone dla płyty zasilającej Chieftec IX o mocy 90 W. Oczywiście potrzebujemy dodatkowego zasilacza zewnętrznego, który dostarcza energię przy pomocy gniazda z tyłu obudowy (opisywane wcześniej). W zestawie testowym otrzymaliśmy także wiązkę ze standardową wtyczką ATX, trzema złączami zasilającymi dla dysków twardych SATA, jednym MOLEXem oraz 4-pinową wtyczką zasilającą. Taki zestaw pozwoli nam na zbudowanie energooszczędnego komputera, jednak trudno tutaj mówić o zbyt dużym zapasie mocy dla użytkowników myślących o podkręcaniu procesora - w takim przypadku musimy poszukać nieco lepszego zasilacza o odpowiednich wymiarach (otwarty pico).
