NVIDIA A100 - akcelerator z rdzeniem Ampere GA100 w wersji PCI-E

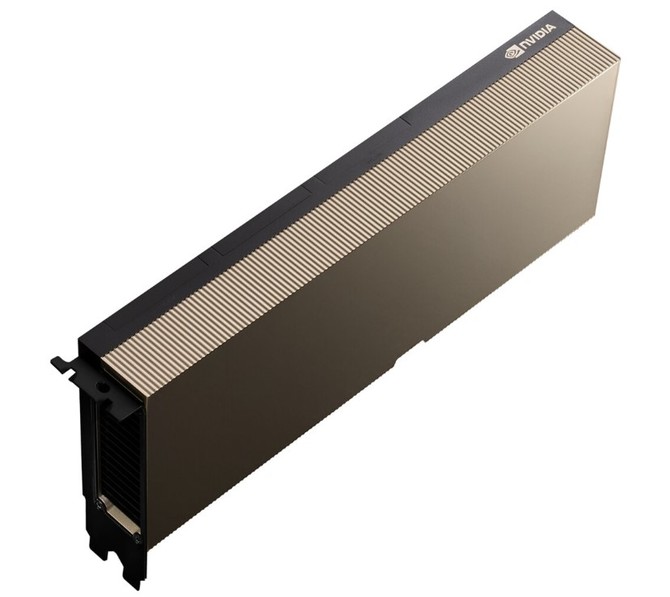

Nieco ponad miesiąc temu NVIDIA podczas specjalnego wydarzenia przygotowanego w ramach GPU Technology Conference, zaprezentowała możliwości nowej architektury Ampere. Zaczęła od największego i najwydajniejszego pojedynczego układu w postaci Tesla A100. Wówczas poznaliśmy specyfikację układu GPU przygotowanego w formacie SXM o wysokim współczynniku poboru energii, sięgającego 400 W. Teraz producent kart przygotował taki sam akcelerator A100, jednak w wersji PCIe. Poznaliśmy nie tylko wygląd karty, ale także jej specyfikację. Co ciekawe, wariant PCIe charakteryzuje się dużo mniejszym współczynnikiem poboru energii - TDP w tym wypadku sięga maksymalnie 250 W. Pozostałe parametry NVIDIA A100 są jednak bliźniaczo podobnie. Teraz czekamy już tylko na prezentację profesjonalnych i konsumenckich kart Quadro oraz GeForce.

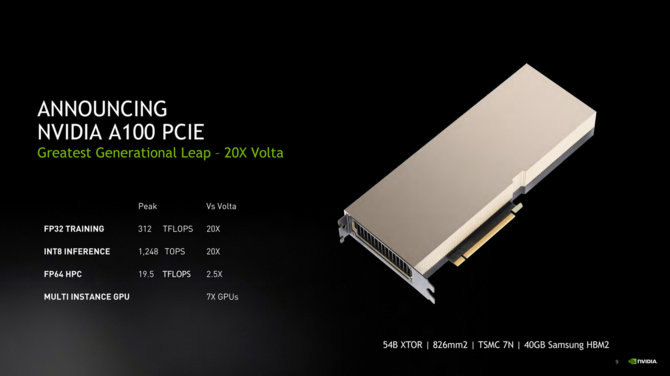

NVIDIA zaprezentowała akcelerator Ampere A100 w formacie PCIe. Dotychczas GPU było dostępne tylko w formacie SXM z dużo wyższym poborem energii sięgającym 400 W.

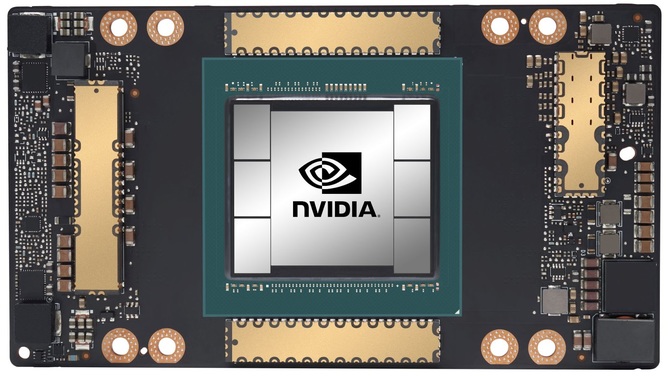

Układ NVIDIA Tesla A100 PCIe będzie oparty na 7 nm procesie technologicznym TSMC. Sam rdzeń graficzny Ampere GA100 będzie miał powierzchnię 826 mm², co sprawia że mamy do czynienia wręcz z gigantycznym układem. Ampere GA100 zawiera w sobie m.in. 54 miliardy tranzystorów, aczkolwiek zaprezentowany dotychczas wariant wyposażono w 6912 rdzeni CUDA oraz 108 aktywnych bloków SM (Streaming Multiprocessor). Nie jest to więc pełny rdzeń, który oferuje 128 bloków SM oraz 8192 rdzenie CUDA. Z pewnością jednak w pewnym momencie NVIDIA wypuści i najbardziej dopakowany wariant Ampere.
| Specyfikacja | NVIDIA Tesla A100 | NVIDIA Tesla V100 | NVIDIA Tesla P100 |
| Architektura | Ampere | Volta | Pascal |
| Litografia | 7 nm N7 TSMC | 12 nm | 16 nm |
| Powierzchnia chipu | 826 mm² | 815 mm² | 610 mm² |
| Ilość tranzystorów | 54,2 mld | 21,1 mld | 15,3 mld |
| Rdzenie CUDA | 6912 | 5120 | 3584 |
| Jednostki TMU | 432 | 320 | 224 |
| Pamięć cache L2 | 40960 KB | 6144 KB | 4096 KB |
| Wydajność FP16 | 78 TFLOPS | 31,4 TFLOPS | 21,2 TFLOPS |
| Wydajność FP32 | 19,5 TFLOPS | 15,7 TFLOPS | 10,6 TFLOPS |
| Wydajność FP64 | 9,7 TFLOPS | 7,8 TFLOPS | 5,3 TFLOPS |
| Tensor Cores | 432 | 640 | N/A |
| Pamięć VRAM | 40 GB HBM2e | 16 / 32 GB HBM2 | 16 GB HBM2 |
| Magistrala pamięci | 5120-bit | 4096-bit | 4096-bit |
| Przepustowość pamięci | 1555 GB/s | 900 GB/s | 720 GB/s |
| TDP | 400 W (SXM) / 250 W (PCIE) | 300 W | 300 W |
NVIDIA A100 PCIe została wyposażona w 40 GB pamięci HBM2e produkcji Samsunga. Przepustowość pamięci sięga w obu wersjach imponujące 1555 GB/s. Nie brakuje także nowych i dużo bardziej udoskonalonych rdzeni Tensor - tych w akceleratorze A100 jest dokładnie 432. W przeciwieństwie do wariantu SXM, akcelerator PCIe ma dużo mniejsze TDP wynoszące 250 W zamiast 400 W. NVIDIA zapewnia, że wydajność szczytowa obu wariantów GPU będzie identyczna, jednak przy ciągłym i długotrwałym obciążeniu, wersja A100 PCIe będzie osiągała od 10 do 50 procent niższe wyniki w wybranych zastosowaniach w porównaniu do wariantu SXM.

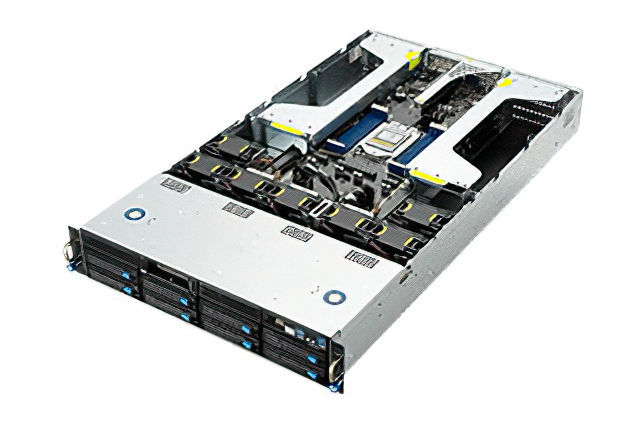

Akcelerator NVIDIA A100 PCIe służy między innymi do zaawansowanych obliczeń związanych ze sztuczną inteligencją (głębokie uczenie AI) oraz interferencją. Ponadto świetnie sprawdzi się w centrach danych oraz jako karta do obszernych obliczeń naukowych. Wraz z premierą wariantu PCIe układu, firma ASUS zaprezentowała swój najnowszy serwer oparty właśnie na akceleratorze A100 PCIe. Mowa o modelu ASUS ESC4000A-E10, napędzany między innymi na serwerowym procesorze AMD EPYC 7002. Nowy serwer wykorzysta także wszystkie zalety interfejsu PCIE 4.0 - nie zabraknie łącznie 11 slotów PCIE 4.0 do obsługi obliczeń, grafiki, pamięci masowej i rozszerzeń sieciowych. Dzięki elastycznej obudowie serwera ASUS ESC4000A-E10 może pomieścić do 8 dysków twardych 3,5" lub 2,5" z możliwością wymiany podczas pracy, a cztery z nich są opcjonalnie przeznaczone na dyski SSD NVMe.
