Test SeaSonic PRIME 750W Gold - godny następca X-Series KM3

Seasonic PRIME 750 W Gold - Wnętrze

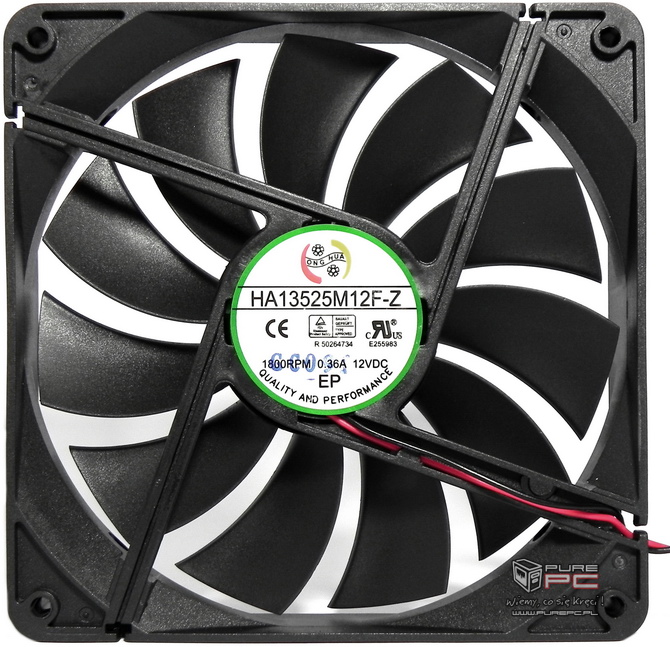

Za chłodzenie elektroniki odpowiada 135-milimetrowy wentylator Hong-Hua HA13525M12F-Z z łożyskiem FDB (Fluid Dynamic Bearing) tzn.: dynamiczne łożysko olejowe. Specjalna konstrukcja pozwala ograniczyć jego drgania, tarcie czy temperaturę. Wszystko to przekłada się na znacznie cichszą pracę oraz wyjątkową niezawodność w porównaniu z wentylatorami wykorzystującymi łożyska kulkowe czy ślizgowe. Producent określa maksymalną prędkość na 1800 obr./min.

Z testów PRIME Titanium potwierdza się optymalne rozmieszczenie elementów, które sprzyja dobrej cyrkulacji powietrza oraz pasywnej pracy. Większość podzespołów rozmieszczonych jest w jednym kierunku, co ułatwia przepływ powietrza, a zarazem pozwala zredukować obroty wentylatora lub przejść zasilaczowi w tryb pracy hybrydowej.

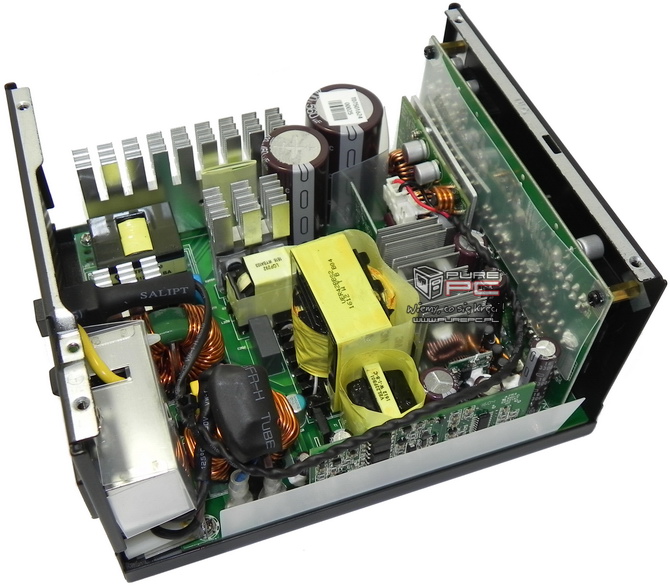

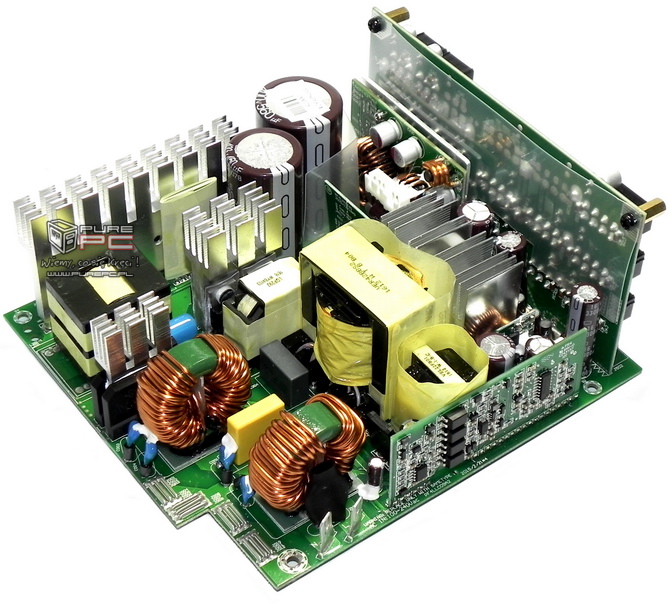

We wnętrzu znajdziemy cztery aluminiowe radiatory o zwiększonej pojemności cieplnej. W dolnym lewym rogu powyższego zdjęcia znajduje się filtr EMI, dalej dwa mostki prostownicze z dedykowanym odpromiennikiem ciepła. Między mostkami i radiatorem APFC jest zabudowana cewka układu aktywnej korekcji mocy. Za największym radiatorem sekcji APFC umieszczono dwa kondensatory wysokonapięciowe. W centralnej części laminatu głównego widzimy kolejny radiator, który chłodzi cztery tranzystory pracujące w topologii pełnego mostu, natomiast obok znajdują się elementy układu rezonansowego (LLC). Niżej mamy dwa transformatory, gdzie mniejszy odpowiada za obwód 5 Vsb. Przy krawędzi PCB wlutowano pionowo laminat z układami odpowiedzialnymi za zabezpieczenia PSU. Konwertery DC-DC znajdują się tuż przy pionowym PCB ze złączami panelu modularnego. Producentem OEM jest nie kto inny jak firma Seasonic.

Jakość lutowania jest bardzo dobra. Tym razem nie mogę znaleźć nic, do czego można by się doczepić. Jakość w pełni zasługuje na szóstkę!

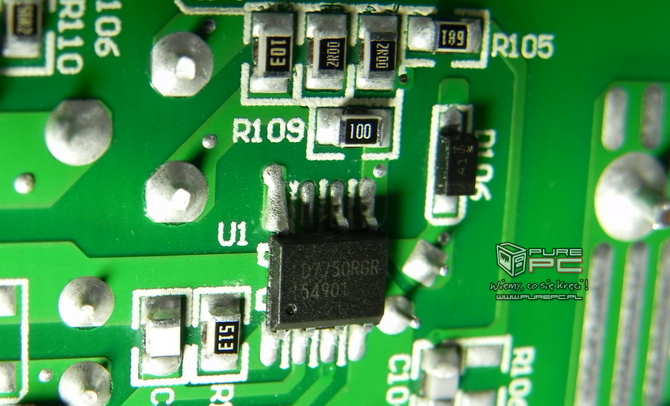

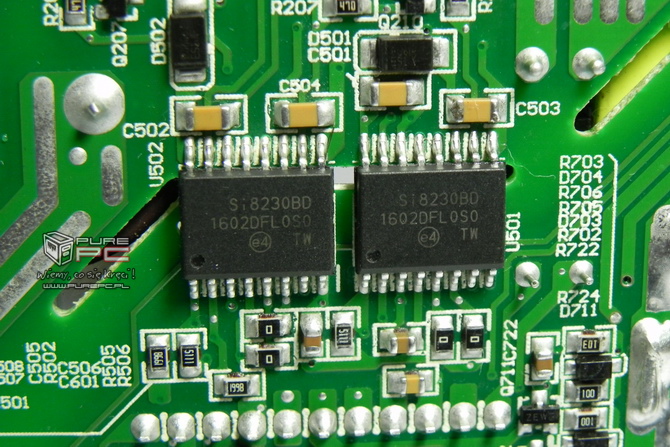

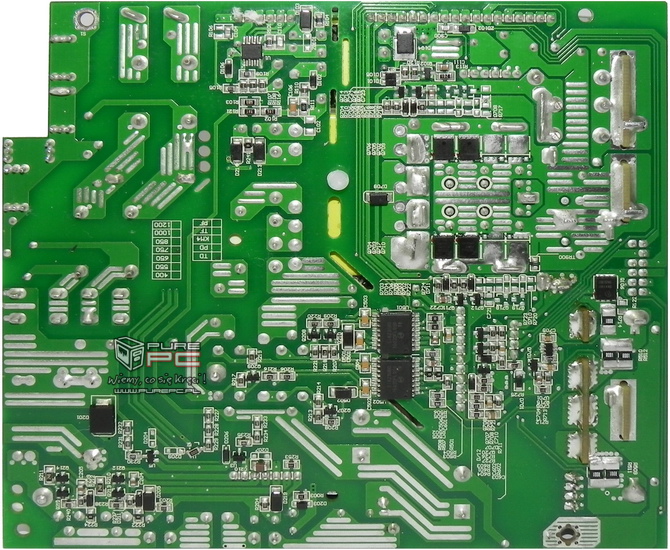

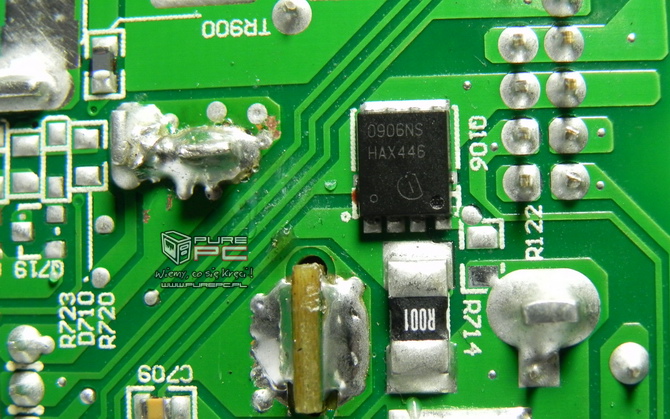

Na rewersie PCB widać dodatkowe elementy elektroniczne - wśród nich dwa układy scalone Silicon Labs Si8230BD, kontroler PWM LD7750R oraz jeden MOSFET BSC0906NS.

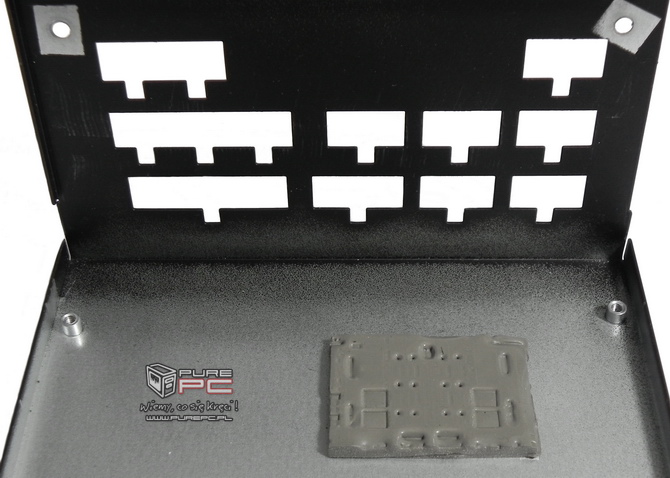

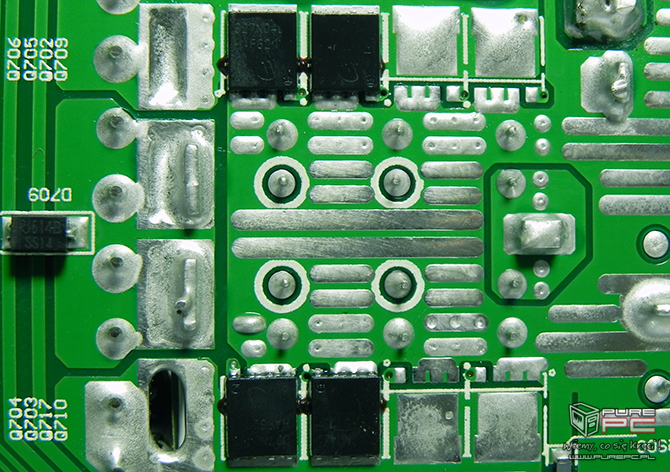

Znajdujące się na rewersie cztery tranzystory Infineon BSC027N04LS obwodu +12 V są dodatkowo chłodzone przez obudowę za pośrednictwem termopada.
