Test Seasonic Focus Plus Gold 550 W - najlepszy w swojej klasie

Seasonic Focus Plus 550 W - Analiza strony wtórnej

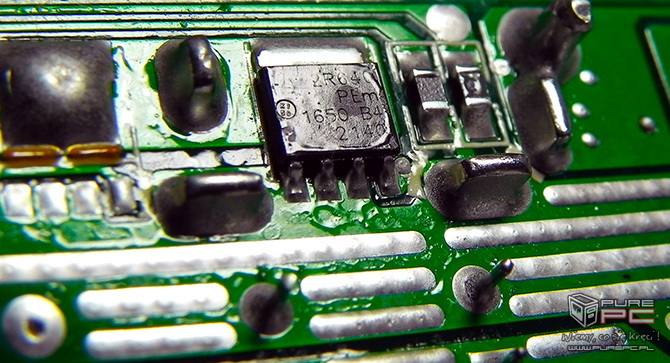

Strona wtórna każdego zasilacza zaczyna się na wyjściu z wtórnego uzwojenia transformatora i odpowiada za prostowanie oraz filtrowanie prądu o odpowiednich wartościach napięć (+3,3 V, +5, +12 V). Do realizacji sekcji prostowania w tańszych zasilaczach wykorzystuje się prostowniki Schottky’ego. W takich jednostkach najczęściej spotykamy regulację grupową lub indywidualną. W droższych modelach do prostowania linii +12 V stosuje się wyłącznie elementy aktywne, czyli tranzystory MOSFET oraz konwertery DC-DC, które pozwalają uzyskać dużo wyższą sprawność energetyczną. W testowanej jednostce za prostowanie szyny +12 V odpowiadają dwa tranzystory MOSFET PSMN2R6-40YS, które umiejscowiono na rewersie laminatu, dokładnie między transformatorem głównym a panelem złącz modularnego okablowania. Parametr RDS(on) tych tranzystorów jest bardzo niski i typowo wynosi 2,8 mΩ. Jeden element jest w stanie dostarczyć do 100 A w trybie ciągłym przy 25 °C.

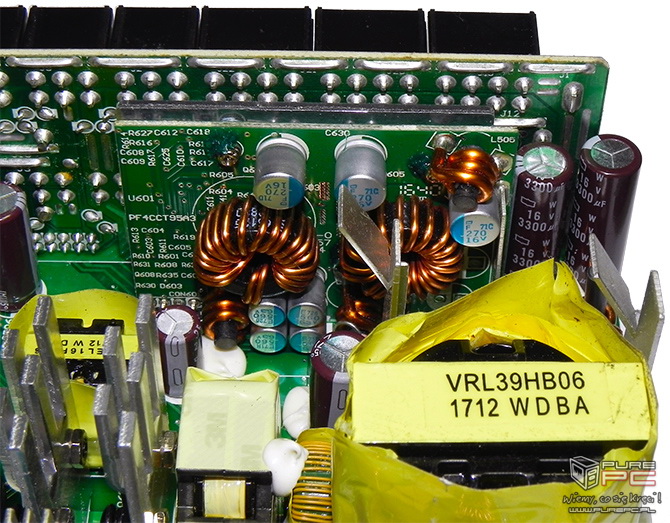

Konwertery DC-DC napięć +3,3 V oraz +5 V znajdują się na pionowym laminacie przy panelu modularnego okablowania. Tranzystory znajdują się na stronie lutowania i nie było możliwości odczytania numerów, elementy chłodzone są aluminiową blaszką. Dodam, że jest to analogiczna płytka do tej stosowanej w modelach serii PRIME.

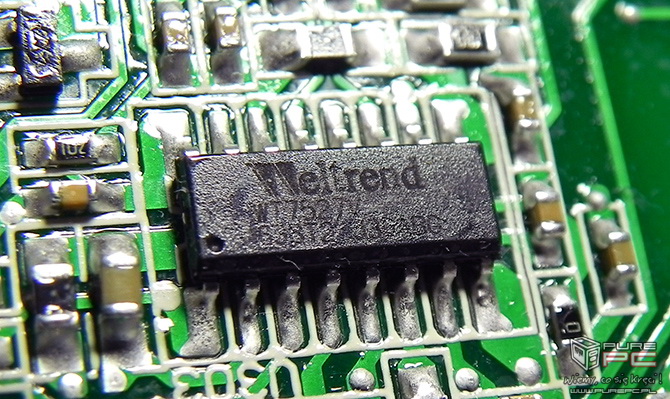

Nad bezpieczeństwem czuwa układ Weltrend WT7527, który monitoruje pracę zasilacza i inicjuje zaimplementowane zabezpieczenia po przekroczeniu ustalonych progowych wartości. Tym razem, jak wspomniałem wcześniej, znajduje się na stronie lutowania.

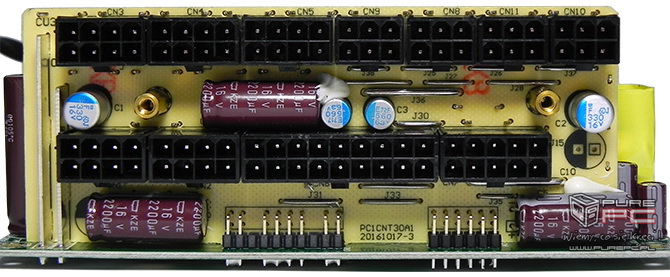

By poprawić jakość napięć oraz cyrkulację powietrza, płytka ze złączami modularnymi połączona jest spoiwem lutowniczym z głównym PCB. Na awersie laminatu wlutowano dodatkowe kondensatory elektrolityczne i polimerowe, oczywiście wszystkie produkcji japońskiej firmy Nippon Chemi-Con.

Na stronie wtórnej królują kondensatory elektrolityczne oraz aluminiowo-polimerowe produkcji wyłącznie Nippon Chemi-Con. Wszystkie certyfikowane są do pracy przy maksymalnej temperaturze 105 °C, co powinno zapewnić długie i bezawaryjne działanie zasilacza. Wedle zapewnień producenta minimum 10 lat.
