Test Seasonic Focus Plus Gold 550 W - najlepszy w swojej klasie

Seasonic Focus Plus 550 W - Wnętrze

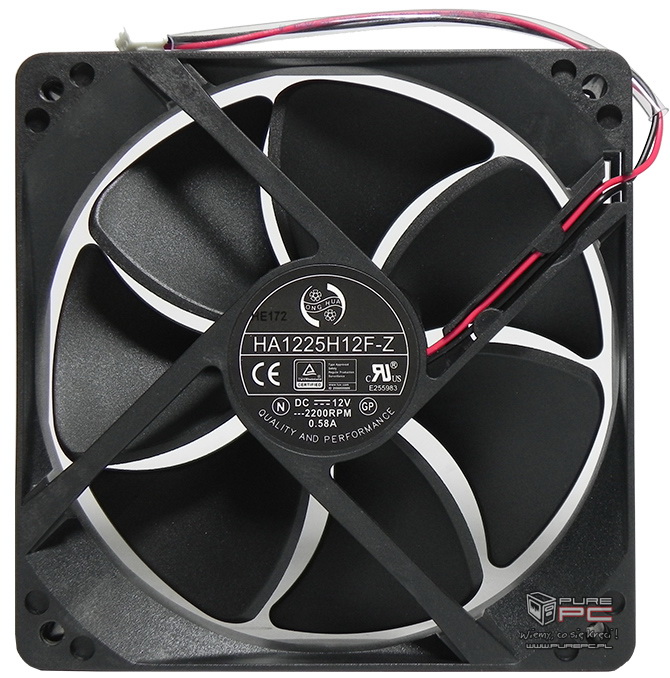

Za chłodzenie elektroniki odpowiada 120-milimetrowy siedmio-łopatkowy wentylator Hong-Hua HA1225H12F-Z z łożyskiem FDB (Fluid Dynamic Bearing), czyli dynamiczne łożysko olejowe. Specjalna konstrukcja pozwala ograniczyć drgania, tarcie czy temperaturę łożyska. Wszystko to przekłada się na znacznie cichszą pracę oraz wyjątkową niezawodność w porównaniu z wentylatorami wykorzystującymi łożyska kulkowe czy ślizgowe. Producent określa maksymalną prędkość na 2200 obr./min.

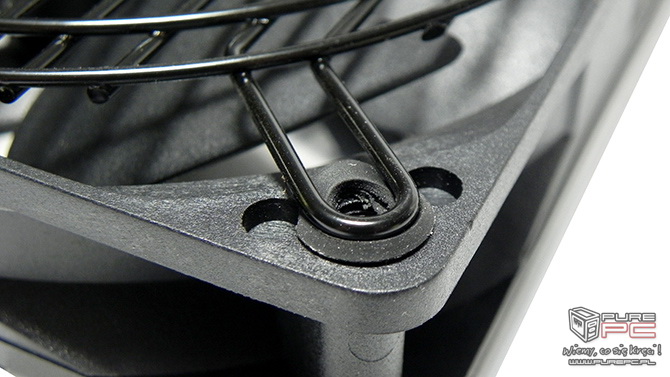

Wentylator w miejscach otworów montażowych, a drucianym grillem otrzymał dodatkowe gumowe podkładki antywibracyjne, mające na celu zniwelować drgania oraz rezonanse.

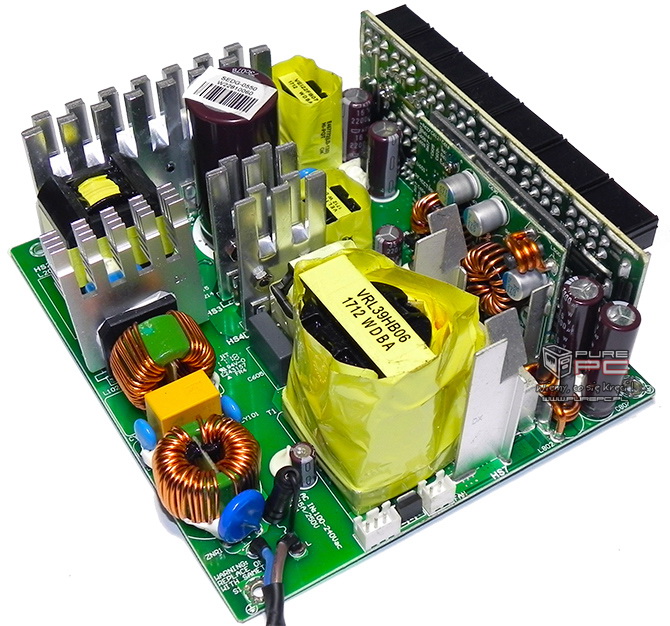

Z testów PRIME Titanium/Gold potwierdza się optymalne rozmieszczenie elementów, które sprzyja dobrej cyrkulacji powietrza oraz pasywnej pracy. Focus Plus to całkowicie inna platforma, co nie oznacza, że nie postarano się o podobną optymalizację. Większość podzespołów rozmieszczonych jest w jednym kierunku, co ułatwia przepływ powietrza, a zarazem pozwala zredukować obroty wentylatora lub przejść w tryb pracy hybrydowej. Dobrym przykładem jest ułożenie w jednej linii cewki i kondensatora wysokonapięciowego na stronie pierwotnej.

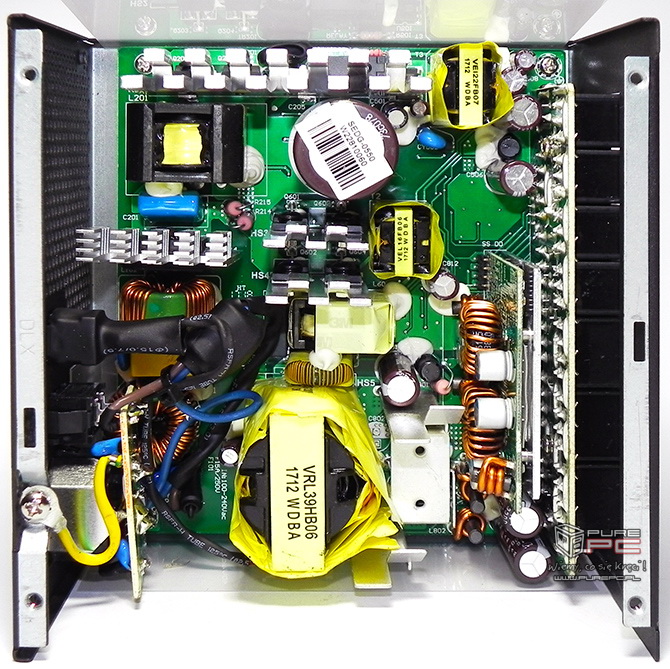

We wnętrzu znajdziemy cztery większe aluminiowe radiatory. W dolnym lewym rogu powyższego zdjęcia znajduje się filtr EMI, dalej dwa mostki prostownicze z dedykowanym odpromiennikiem ciepła o zwiększonej pojemności cieplnej. Między mostkami a radiatorem APFC jest zabudowana cewka układu aktywnej korekcji mocy. Przy górnej krawędzi widzimy największy radiator chłodzący sekcję APFC, tuż pod nim umieszczono jeden kondensator wysokonapięciowy. W centralnej części laminatu głównego są kolejne dwa radiatory, które chłodzą cztery tranzystory pracujące w topologii pełnego mostu, natomiast niżej mamy elementy układu rezonansowego (LLC). Przy dolnej krawędzi płytki znajduje się główny transformator. Konwertery DC-DC umieszczono po prawej stronie tuż przy pionowym PCB ze złączami panelu modularnego. Producentem OEM jest naturalnie sam Seasonic.

Jakość lutowania jest bardzo dobra i nie mogę znaleźć nic, do czego można by się doczepić. Dodam, że strona lutowania zostało w całości skrupulatnie polakierowana, oczywiście w celu ochrony elektroniki, również przed wilgocią. Jakość strony lutowania uznaję na szkolną 6!

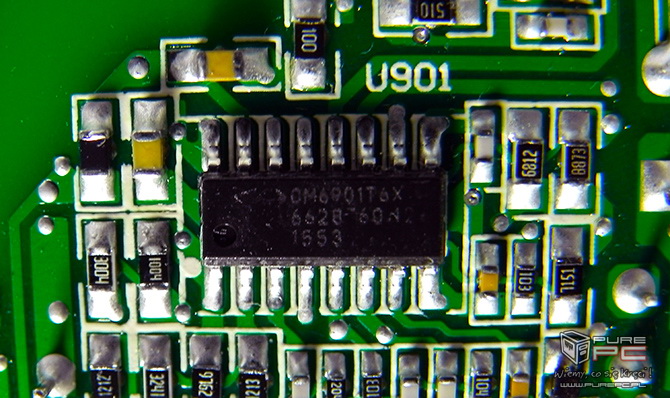

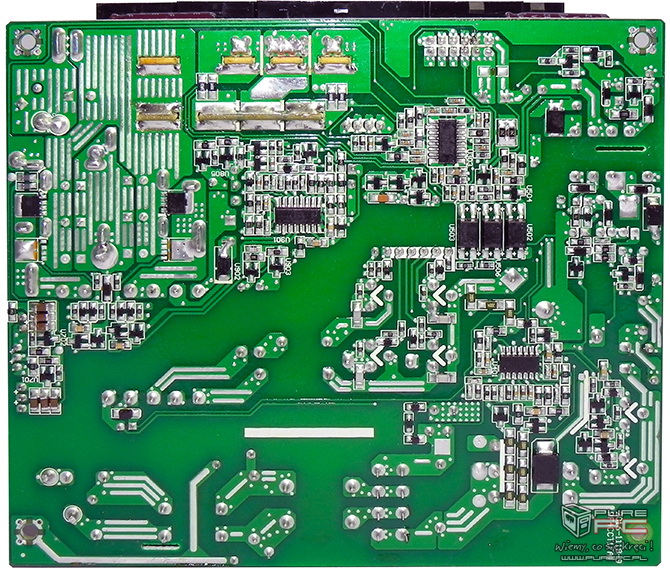

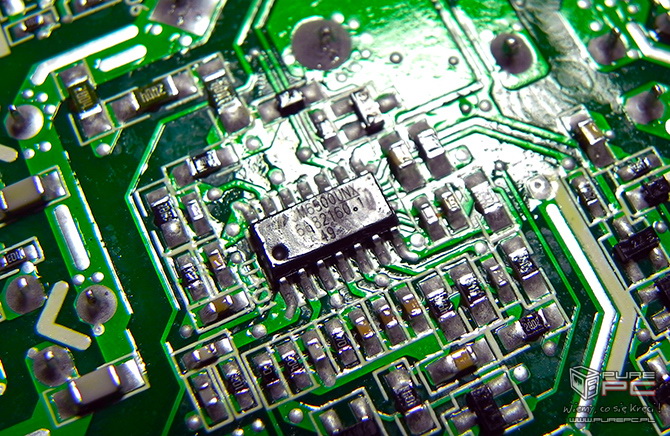

Na rewersie PCB widać dodatkowe elementy elektroniczne - wśród nich kontroler rezonansowy CM9601T6X, kontroler PFC CM6500UNX i układ Weltrend WT7527, który monitoruje pracę zasilacza inicjując zabezpieczenia po przekroczeniu ustalonych progowych wartości.

Ponadto na rewersie mamy dwa tranzystory obwodu +12 V PSMN2R6-40YS, które są dodatkowo chłodzone przez blaszki na awersie PCB. Brakuje tutaj niestety dodatkowego termopada transferującego ciepło do obudowy.
