Test płyty głównej MSI MAG B560 Tomahawk WiFi. Procesora nadal nie podkręcisz, ale szybsze pamięci DDR4 działają

Test MSI MAG B560 Tomahawk WiFi - Budowa i wyposażenie

MSI MAG B560 Tomahawk WiFi to najlepiej wyposażona płyta główna z chipsetem Intel B560 w ofercie producenta, której specyfika przypomina nie tylko bliźniacze modele o jakich wspomniałem wcześniej, ale również pozycjonowanego wyżej MSI Z590-A PRO... chociaż w chwili obecnej kosztują podobne pieniądze. Warto nadmienić, że model MSI MAG B560 Tomahawk występuje wyłącznie w wariancie WiFi, dlatego nie znajdziemy tańszego zamiennika wzorem MSI MAG B560M Mortar albo MSI B560M PRO-VDH. Wydając około 800 złotych nie otrzymamy też niczego nadzwyczajnego w wyposażeniu poza absolutnie podstawowym (tj. instrukcje, okablowanie, naklejki, płytka ze sterownikami) oraz antenami przeznaczonymi dla modułu WiFi.

• Podstawka: LGA 1200
• Chipset: Intel B560
• Sekcja zasilania: 12+2
• Format: ATX
• Pamięci RAM: 4 sloty / 128 GB / 5066 MHz (O.C.)
• Liczba portów SATA 6 Gb/s: 6
• Liczba portów M.2: 3
• PCI-Express 4.0 x16 (x16): 1
• PCI-Express 4.0 x16 (x4): 1
• PCI-Express 3.0 x1: 1
• LAN: Realtek RTL8125B 2.5G
• WLAN: Intel AX210 Wi-Fi 6E 802.11 ac/ax + Bluetooth 5.2
• Układ dźwiękowy: Realtek ALC897

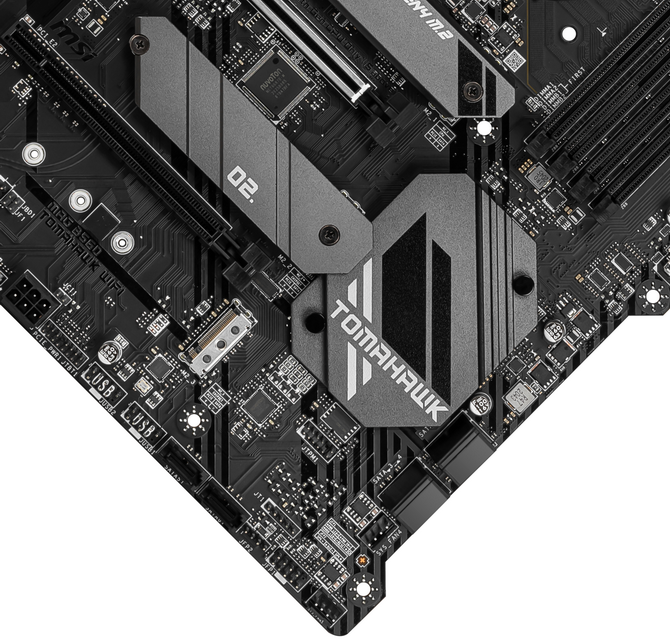

MSI MAG B560 Tomahawk WiFi wykonano w standardowym formacie ATX, natomiast zawartość sześciowarstwowego laminatu jest niemal identyczna jak w MSI MAG Z590 Tomahawk WiFi. Słabszy model otrzymał wprawdzie mniej dodatków m.in. odpromienników dla nośników M.2 i wtyczek dla wentylatorów, aczkolwiek obydwie konstrukcje współdzielą większość elementów. Charakterystyczne wycięcie PCB, ułożenie portów SATA, nawet radiatory zastosowano identyczne. Stylistycznie MSI MAG B560 Tomahawk WiFi jest konstrukcją stonowaną, gdzie dominują odcienie grafitu, szarości i oczyścicie czerni. Podświetlony systemem MSI Mystic Light jest jedynie fragment radiatora mostka południowego, który można wyłączyć przyciskiem na laminacie albo w UEFI. Aparycja MSI MAG B560 Tomahawk WiFi sprawa pozytywne wrażenie.

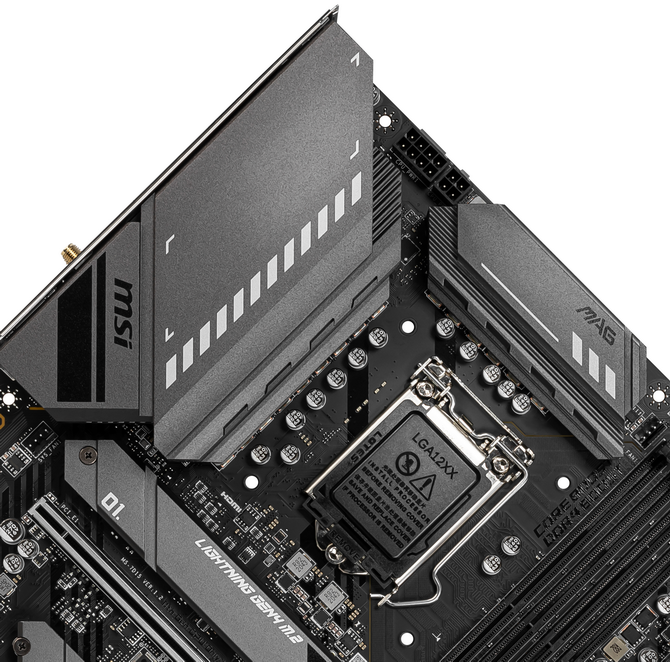

Sekcja zasilania MSI MAG B560 Tomahawk WiFi została wykonana w układzie 12+2+1, producent wszędzie zastosował MOSFETy 60A, podobnie jak w modelu MSI MAG Z590 Tomahawk WiFi, który dysponuje dwoma dodatkowymi fazami. Całością zarządza kontroler PWM RT3609BE obsługujący maksymalnie osiem rzeczywistych faz. Sekcję zasilania przykrywają solidnych rozmiarów przykręcane aluminiowe radiatory, jednak nie połączone heat-pipe'm wzorem droższych konstrukcji m.in. MSI MEG Z590 ACE. Główny odpromiennik jest połączony z maskownica tylnych portów. Żeby osiągnąć pełną wydajność trzeba MSI MAG B560 Tomahawk WiFi wpiąć wtyczki 8+4 pin, niemniej nawet pojedyncze EPS spokojnie wykarmi praktycznie każdy procesor, zwłaszcza że podkręcanie na chipsecie Intel B560 odpada.

MSI MAG B560 Tomahawk WiFi posiada cztery dwustronnie zapinane banki pamięci DDR4, obsługując moduły DDR4 o szybkości do 5066 MHz (Gear 2), co zawdzięczamy zmianie polityki Intela względem tańszych chipsetów należących do rodzin B/H. Poprzednicy byli bowiem ograniczeni do oficjalnego taktowania kontrolera pamięci zintegrowanego w procesorze tzn. jeżeli wstawiliśmy Intel Core i4-10400F do modelu B460, mogliśmy ustawić maksymalny dzielnik na 2666 MHz. Obok głównej wtyczki zasilania umieszczono cztery diody diagnostyczne ułatwiające analizę problemów sprzętowych, jak również gniazda przeznaczone do podłączenia zewnętrznego podświetlenia. Wtyczek 4-pinowych dla wentylatorów łącznie siedem, rozmieszczonych całkiem rozsądnie, jak większość elementów na laminacie.

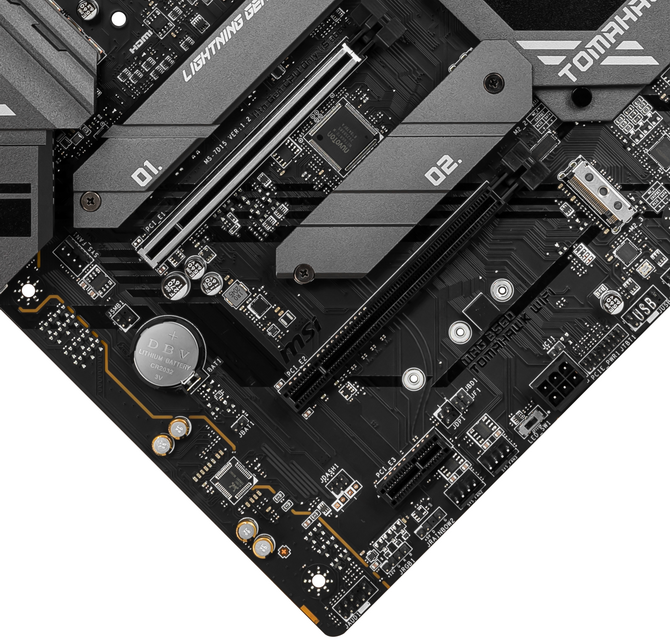

MSI MAG B560 Tomahawk WiFi jak większość płyt głównych dysponuje sześcioma portami SATA 6.0 Gb/s - dwoma pionowymi i czterema ułożonymi poziomo wzdłuż prawej dolnej krawędzi PCB. Urządzenie otrzymało trzy gniazda M.2 ulokowane między slotami PCI-Express x16, aczkolwiek jedynie pierwszy M.2 połączony bezpośrednio z procesorem obsługuje standard 4.0, jeżeli zainstalujemy procesor Core 11. generacji (Rocket Lake). Dwie zatoki dla dysków SSD posiadają zdejmowane radiatory, mieszcząc nośniki o wymiarach do 22110 mm (slot #1) oraz 22800 mm (slot #2 i #3). Główny slot PCI-Express x16 otrzymał też metalowy kołnierz wzmacniający. Mostek południowy przykrywa niewielki radiator z podświetleniem, natomiast na krawędziach laminatu porozmieszczano dodatkowe wyjścia dla zewnętrznych USB 2.0/3.0, kolejne wtyczki dla dodatkowego podświetlenia, panelu audio itp.

Górną krawędzią laminatu MSI MAG B560 Tomahawk WiFi poprowadzono ścieżki dla układu dźwiękowego, którym jest Realtek ALC897 będący nowością głównie z nazwy, bowiem to tylko zmodyfikowany następca wiekowego ALC982. Producent zastosował kondensatory elektrolitycznie Chemi-Con, zabrakło jednak wzmacniacza słuchawkowego, który wstępuje w droższych konstrukcjach. Na lewej dolnej krawędzi laminatu umieszczono też dodatkowe 6-pinowe gniazdo zasilania, nieobecne we wcześniejszym modelu, wymagane jednak tylko w konfiguracjach multi-GPU. Biorąc pod uwagę, że konfiguracja slotów PCI-Express w MSI MAG B560 Tomahawk WiFi wynosi x16/x4, raczej nikomu zupełnie zdrowemu budowanie zestawu z dwoma kartami graficznymi nie przyjdzie do głowy (płyta oficjalnie obsługuje CroessFireX).

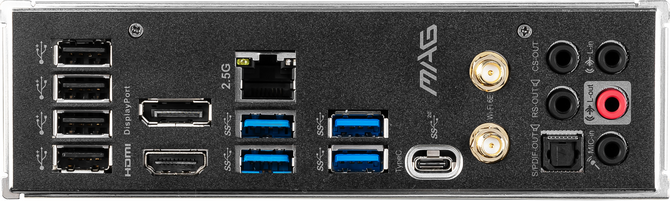

Tylny panel MSI MAG B560 Tomahawk WiFi z trwale przymocowaną maskownicą, skrywa 4x USB 2.0, 4x USB 3.2 Gen1 oraz 1x USB 3.2 Gen2 Typ-C. Obecne są również wyjścia HDMI 2.0b i DisplayPort 1.4 dedykowane iGPU, gniazdo 2.5G LAN i komplety złączy audio razem z optycznym. Producent zdecydował się usunąć archaiczne gniazdo PS/2 dedykowane peryferiom, obecnie wykorzystywane raczej sporadycznie przez (m.in. overclockerów). Zgodnie z nazewnictwem nie zabrakło także wyjścia dla anten Wi-Fi, ponieważ  MSI MAG B560 Tomahawk WiFi obsługuje Wi-Fi 6E i Bluetooth 5.2 dzięki modułowi Intel AX210.
