Premiera Intel Rocket Lake (Core 11 GEN) wielkiej rewolucji w świecie procesorów nie wywołała, jednak sama platforma doczekała się również nowych chipsetów, które nareszcie przyniosły długo wyczekiwane zmiany. Największych dokonano w środkowym segmencie, bo chociaż Intel B560 nadal nie pozwala podkręcić nawet odblokowanego procesora, umożliwia ustawienie dzielników pamięci DDR4 ponad oficjalne maksimum dla kontrolera. Dlatego płyty główne z chipsetami Intel B560 wydają się idealnym rozwiązaniem dla zablokowanych jednostek pokroju Intel Core i5-11400F, gdzie szybszy RAM będzie dodatkowym dopalaczem, jakiego poprzednim generacjom w tym segmencie pożałowano. Czy wszystko działa zgodnie z oczekiwaniami sprawdzimy na przykładzie MSI MAG B560 Tomahawk WiFi.
Autor: Sebastian Oktaba

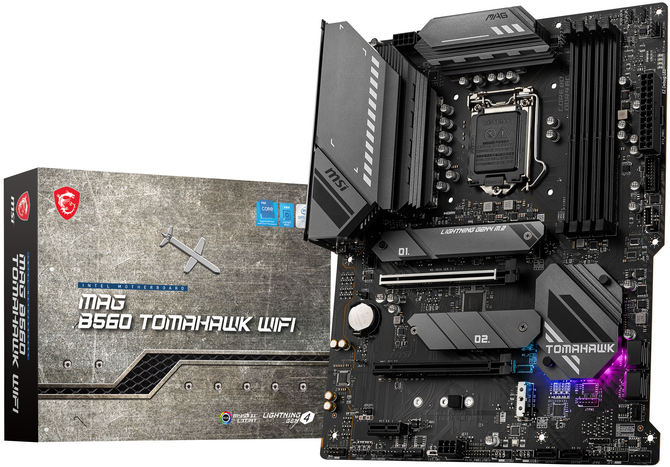

Tomahawk to doskonale znana rodzina płyt głównych, której kariera wystartowała razem z procesorami Intel Skylake i chipsetami Intel 100, kiedy pojawił się pierwszy MSI Z170A Tomahawk. Seria przeszła od tamtego momentu gruntowne zmiany, łącznie ze stylistycznymi, bowiem prekursor wyglądał jakby powstał z okazji Mistrzostw Europy w piłce nożnej EURO 2021. Później Tomahawki poszły w zdecydowanie ciemniejsze tonacje, utrzymując swój quasi-militarny kierunek do chwili obecnej. Płyty główne należące do serii Tomahawk przeważnie zajmują miejsca w średnio-wyższym segmencie, będąc relatywnie dobrze wyposażonymi urządzeniami za rozsądne pieniądze (biorąc pod uwagę rozpiętość ofertową). MSI MAG B560 Tomahawk WiFi konstrukcyjnie bardzo przypomina MSI MAG Z590 Tomahawk WiFi, bowiem obydwa modele posiadają niemal identyczny rozkład elementów na laminacie, stylistycznie również będąc bliźniakami. Oczywiście, słabszej wersji okrojono sekcję zasilania oraz dodatkowe wyposażenie, aczkolwiek ogólnie można byłoby spodziewać się znacznie poważniejszych cięć.
MSI MAG B560 Tomahawk WiFi to najwyżej pozycjonowana płyta główna w ofercie MSI zbudowana na chipsecie Intel B560, która współdzieli wiele elementów z MSI MAG B560 Torpedo, MSI MAG B560M Mortar i Mortar WiFi.

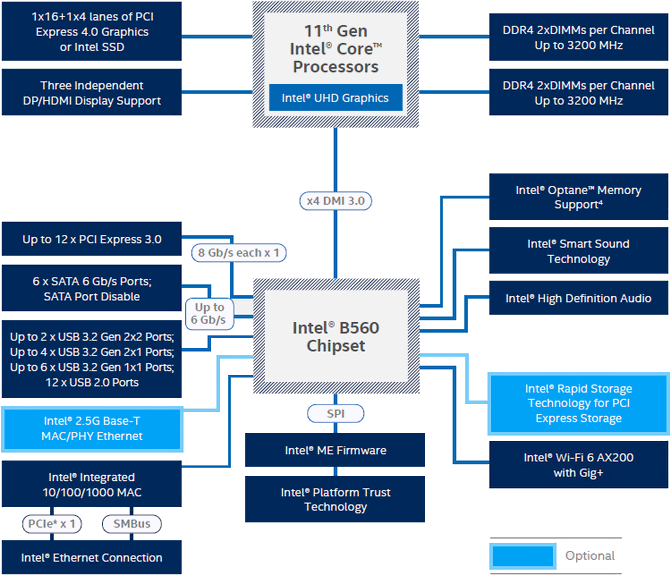

Intel B560 przynosi jedną konkretną zmianę względem poprzedników, bo chociaż producent nie pozwala podkręcać jednostek K/KF na chipsetach B560/H570, nareszcie umożliwił wykorzystanie szybszych DDR4 nawet w zablokowanych procesorach. Taki zabieg bardzo podnosi atrakcyjność nowej platformy. Reszta specyfikacji jest natomiast zbliżona do poprzednika - zmniejszono wprawdzie ilość PCI-Express 3.0 dostępnych z poziomu chipsetu (16 → 12), ale zwiększono obsługiwanych portów USB 3.2 (8 → 12), zostawiając w niezmienionej postaci porty SATA 6.0 Gb/s (6) oraz USB 2.0 (12). Usunięto jednak sprzętową obsługę macierzy RAID, dostępną w rodzinie 500 wyłącznie na układach logiki Intel H570/Z590, chociaż Intel B460 takową funkcję posiadał. Wszystko spina magistrala DMI 3.0 bazująca na PCI-Express 3.0 x4 odpowiadająca za komunikację z procesorem, gdzie instalacja modeli Comet Lake / Rocket Lake posiadających odpowiedni kontroler na pokładzie (podobnie jak Ryzen 3000/5000) determinuje tryb działania interfejsu PCI-Express. Producenci mogą opcjonalnie zamontować na płytach głównych Ethernet 2,5 Gb/s, moduły Wi-Fi 802.11 AX oraz Bluetooth 5.2 obsługiwane przez układ Intel AX201.
Test płyty głównej MSI MEG Z590 ACE dla procesorów Intel Rocket Lake. Solidna konstrukcja z bogatym wyposażeniem
MSI MAG B560 Tomahawk WiFi to najwyżej pozycjonowana płyta główna w ofercie MSI zbudowana na chipsecie Intel B560, których łącznie naliczyłem dwanaście, zatem automatycznie będzie również najdroższą. Warto jednak mieć świadomość, że jeżeli wybieramy model patrząc przede wszystkim na sekcję zasilania, bliźniaczy projekt zastosowano w tańszych MSI MAG B560 Torpedo, MSI MAG B560M Mortar i Mortar WiFi. Ponieważ różnice między trzema wspomnianymi urządzeniami są czysto kosmetyczne, ewentualnie wynikają z zastosowania mniejszego formatu (mATX w Mortar / WiFi), wnioski płynące z niniejszej recenzji można potraktować jako zbiorcze, zwłaszcza że producent zastosował identyczne VRM i radiatory. MSI MAG B560 Tomahawk WiFi otrzymał natomiast moduł WiFi 6E (WLAN 802.11 ac/ax), Bluetooth 5.2, dodatkowe odpromienniki dla nośników SSD M.2. Namacalnych różnic względem Torpedo i Mortara jest niewiele, pomijając oczywiście drobnostki pokroju ilości 4-pinowych wtyczek zasilania dla wentylatorów. Zobaczmy zatem, jak MSI MAG B560 Tomahawk WiFi poradził sobie w testach wydajności, obsługi topowych procesorów i szybkich pamięci DDR4.
