Test płyt głównych FM2 z chipsetem AMD A85X w formacie ATX

Gigabyte GA-F2A85X-UP4 - Budowa i wyposażenie

Firma Gigabyte powstała w 1986 roku i przez ostatnie lata sukcesywnie się rozwijała, uzupełniając swoje portfolio o kolejne gałęzie produktów. Dzisiaj obok płyt głównych i kart graficznych sygnowanych logiem Gigabyte, możemy znaleźć myszki oraz klawiatury dla graczy, notebooki czy telefony komórkowe. Producent najbardziej zanany jest jednak z podzespołów bazowych montowanych w komputerach desktopowych, które są wyposażone w wiele autorskich technologii oraz rozwiązań.

Specyfikacja techniczna Gigabyte GA-F2A85X-UP4:

• Mostek południowy: AMD A85X
• Socket: FM2
• Obsługiwane CPU: A-Series APU / Athlon
• Format płyty: ATX
• Ilość slotów pamięci: 4x DDR3
• Maksymalna ilość pamięci: 64 GB
• Maksymalne taktowanie pamięci: 2400 MHz
• Karta sieciowa: 1x 10/100/1000 Mb/s
• Kodek dźwiękowy: Realtek ALC892
• Obsługa CrossFire / SLI: Tak / Nie
• RAID: Tak (RAID 0, 1, 5, 10)
• PCI Express 2.0 x16: 3
• PCI Express x1: 3
• Sloty PCI: 1
• Serial ATA: 7x SATA 6.0 Gb/s
• Liczba portów USB 2.0: 10 (8 na płycie / 2 na tylnym panelu)
• Liczba portów USB 3.0: 6 (2 na płycie / 4 na tylnym panelu)
• Liczba portów PS/2: 1
• Liczba portów eSATA: 1
• Liczba złącz wentylatorów: 5 (1 CPU / 4 systemowe)
• Cena: ~430 złotych

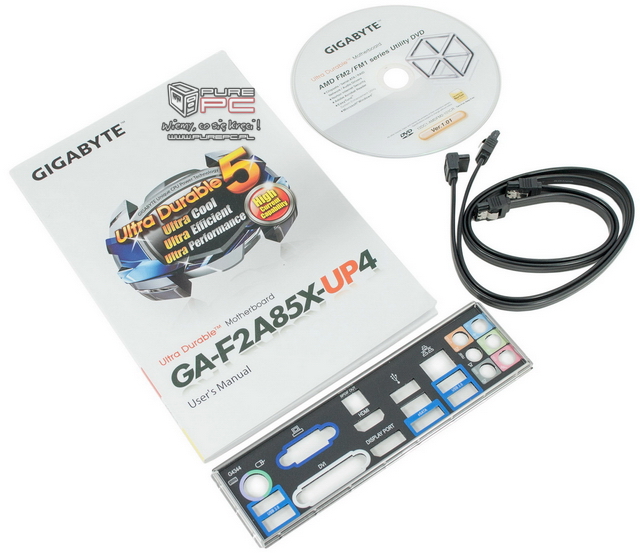

Opakowanie Gigabyte GA-F2A85X-UP4 jest koloru białego i standardowo dla tego producenta, gęsto zadrukowane logosami zastosowanych technologii. W kwestii akcesoriów nie znajdziemy zbyt dużo do opisania, ponieważ okazuje się bardzo podstawowe i obejmuje tylko cztery kabelki SATA, instrukcję obsługi, płytę ze sterownikami oraz maskownicę portów. Warto przy okazji wspomnieć, że Gigabyte GA-F2A85X-UP4 obsługuje LucidLogix Virtu MVP. Płyta posiada też port Dual-link DVI (2560 x 1600), ale podczas korzystania z portu Dual-link DVI, pozostałe porty zostaną zablokowane.

Gigabyte GA-F2A85X-UP4 obsługuje 3D BIOS i oferuje trójwymiarowy interfejs UEFI, natomiast Dual BIOS jest zabezpieczeniem na wypadek awarii jednego z układów. Cyfrowa kontrola zasilania Digital PWM odpowiada za stałe i bardzo precyzyjne dostarczanie mocy do procesora i samej płyty głównej. Gigabyte 333 Onboard Acceleration to z kolei narzędzie, które zostało zaprojektowane aby przyspieszyć transfer danych, a zawierają się w nim SuperSpeed USB 3.0, SATA 6 Gb/s oraz 3x USB Power Boost dla najbardziej prądożernych urządzeń. Posiadacze przenośnych modeli od Apple mogą skorzystać z technologii Gigabyte On/Off Charge, pozwalającej naładować taki sprzęt nawet bez włączania komputera. Oczywiście, GA-F2A85X-UP4 obsługuje CrossFireX w układzie x8 oraz 3-Way CrossFireX w trybie x4. Technologia Gigabyte Ultra Durable 5 oznacza, że ten model został zbudowany w oparciu o układy scalone IR3550 PowIRstage firmy International Rectifier, podwójną ilość miedzi w PCB oraz ferrytowe dławiki o pojemności do 60A. marketingowym hasłem.

Firma Gigabyte przyzwyczaiła nas do niebiesko-białego designu, natomiast testowany model jest niemal całkowicie czarny, co sugeruje przynależność do wyższej półki. Zarówno sam laminat, wszystkie sloty, jak i wtyczki są koloru czarnego. Jedynie radiatory na sekcji zasilania oraz chipsecie są grafitowe, a także jeden z kanałów RAM został oznaczony takim kolorem. Biały akcent to gniazdo FM2, które po zamontowaniu chłodzenia jest zupełnie niewidoczne, więc po założeniu komponentów Gigabyte GA-F2A85X-UP4 prezentuje się bardzo dystyngowanie :)

Dolna krawędź właściwie na wszystkich płytach formatu ATX wygląda podobnie, bez względu na producenta i rodzaj chipsetu. Obok portów SATA mamy złącza przedniego panelu obudowy komputera (Power / Reset itp.), a dalej zasilanie dla wentylatora i cztery czarne wtyczki USB 2.0, umożliwiające podłączenie w sumie ośmiu dodatkowych portów. Za nimi są jeszcze złącza dla modułu TPM, COM oraz interfejs panelu dźwiękowego na obudowie (słuchawki i mikrofon). Idąc do góry w stronę socketu CPU, znajdziemy różnego rodzaju sloty PCI oraz PCI Express. Gigabyte GA-F2A85X-UP4 oferuje PCI, 3x PCI Express x1 oraz 3x PCI Express 2.0 x16.

Producent podał w specyfikacji, że GA-F2A85X-UP4 obsługuje kości do częstotliwości 1866, jednak po wgraniu najnowszej wersji UEFI dostępne są tryby do 2400 MHz. Obok banków RAM znalazło się kilka złączy: dwie wtyczki zasilające dla wentylatorów systemowych, 24-pinowe zasilanie ATX oraz gniazdo USB 3.0. Pod slotami pamięci, znajduje się chipset AMD A85X przykryty płaskim radiatorem. Obok niego widać sześć portów SATA 6.0 GB/s w jednym poziomym boku, a siódmy postawiono pionowo. Pomiędzy SATA wciśnięty jest jeszcze wyświetlacz kodów POST oraz dwa układy BIOS - charakterystyczna cecha płyt Gigabyte.

Składająca się z dwóch części sekcja zasilania procesora została zbudowana w układzie 6+2, natomiast większy jej fragment został wyposażony w niewielki radiator. Z lewej strony mamy 8-pinową wtyczkę ATX 12V, zaś w prawym górnym rogu znalazły się przyciski CMOS_SW oraz Power. Ten drugi jest bardzo przydatny, gdy chcemy sprawdzić czy wszystko działa bez wsadzania sprzętu obudowy.

Na tylnym panelu Gigabyte GA-F2A85X-UP4 znajdziemy PS/2 dla klawiatury lub myszy, 2x USB 3.0 oraz wyjścia dla zintegrowanej w APU karty graficznej: VGA, DVI-D, DisplayPort i HDMI. Zestaw jest wyjątkowo godny pochwały, ponieważ pozwala praktycznie bez żądnych przejściówek podpiąć się pod dowolny ekran. Dalej umieszczono 2x USB 2.0, eSATA, RJ-45 LAN i pod nim kolejne 2x USB 3.0. Na końcu znalazły się wyjścia zintegrowane, 8-kanałowej karty dźwiękowej Realtek ALC892.

Do przeprowadzenia testów układu dźwiękowego posłużyła nam wysokiej klasy karta ASUS Xonar Phoebus, której wejście liniowe podłączyliśmy do wyjścia głośników na płycie głównej. Pomiar odbył się w programie RMAA 6.2.5. (RightMark Audio Analyzer), jako że subiektywne testy odsłuchowe zawsze wzbudzają pewne wątpliwości. Ucho redaktora musiało więc ustąpić miejsca obiektywnej ocenie przeprowadzonej przez dedykowany temu celowi program, czego efekty możecie zobaczyć w poniższej tabeli:
