Test płyt głównych FM2+ z chipsetem A88X dla AMD APU Kaveri

ASRock FM2A88X Extreme4+ - budowa i wyposażenie

Firma ASRock powstała w 2002 roku, początkowo oferując rozwiązania dla najbardziej budżetowych zestawów i wszelkiej maści hybrydy. Konstrukcje posiadające banki DDR2 i DDR3 albo sloty PCI-E i AGP, stały się swego czasu wizytówką tego odważnego producenta. Obecnie tajwański koncern znany jest z szerokiej oferty wysokiej klasy płyt głównych dla platform Intel i AMD, wśród których nie brakuje konstrukcji przeznaczonych dla największych entuzjastów.

Specyfikacja techniczna ASRock FM2A88X Extreme4+:

• Mostek południowy: AMD A88X
• Socket: FM2+
• Obsługiwane procesory: A-series APU / Athlon
• Format płyty: ATX
• Ilość slotów pamięci: 4x DDR3
• Maksymalna ilość pamięci: 64 GB
• Maksymalne taktowanie pamięci: 2400 MHz
• Karta sieciowa: 1x 10/100/1000 Mb/s (Qualcomm Atheros AR8171)
• Kodek dźwiękowy: Realtek ALC892
• Obsługa CrossFireX / SLI: Tak / Nie (x8/x4)
• RAID: Tak (RAID 0, 1, 5, 10)
• 1x PCI-Express 3.0 x16
• 1x PCI Express 2.0 x4
• 2x PCI Express 2.0 x1
• 3x PCI
• 7x SATA 6.0 Gb/s (AMD A88X)
• 1x eSATA
• 6x wtyczki wentylatorów (2 procesora / 4 systemowych)
• 8x USB 2.0 (6 na płycie / 2 na tylnym panelu)
• 8x USB 3.0 (2 na płycie / 6 na tylnym panelu)
• Cena: ~245 złotych

Opakowanie ASRock FM2A88X Extreme4+ nie różni się zbytnio od wersji Extreme6+, gdzie na górnej pokrywie nadrukowana jest nazwa modelu. Również tutaj dużą część powierzchni zajmuje logo A-Style, jednak niezbyt przyjemny szary kolor został zastąpiony śnieżną bielą - tak jest zdecydowanie lepiej. W środku oprócz samej płyty głównej znajdziemy instrukcję obsługi w kilku językach, krążek ze sterownikami, maskownicę tylnych portów oraz cztery kabelki SATA. Przy cenie niewiele przekraczającej 240 złotych nie można liczyć na więcej.

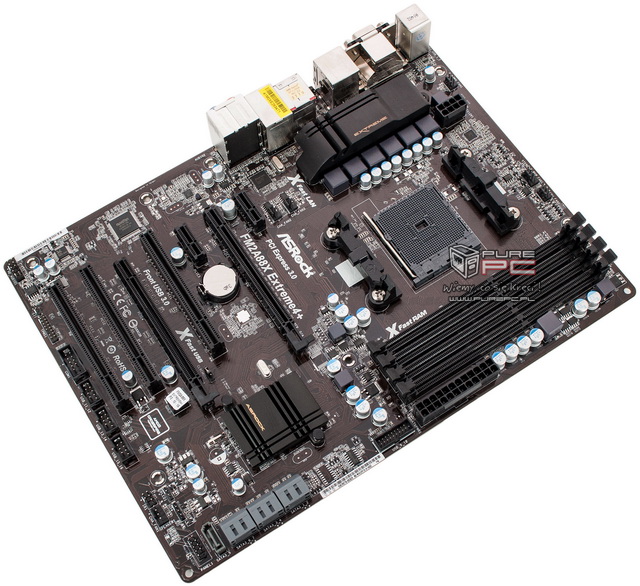

Kolorystyka ASRock FM2A88X Extreme4+ jest typowa dla tego producenta - mamy brązowe PCB, czarne sloty i radiatory, a jedynie SATA są jasno szare. Podobnie jak na większości modeli, również tu kanały pamięci RAM nie zostały zaznaczone różnymi kolorami, wszystkie banki są czarne. Jedyna rzecz, która rzuca się w oczy to japońskie kondensatory DuraCaps złotego kolor. Producent zapewnia, że zamontował podzespoły najwyższej jakości gwarantujące długą żywotność i stabilną pracę. PCB z włókna szklanego o wysokiej gęstości redukuje przerwy pomiędzy warstwami, aby chronić płytę przez spięciami spowodowanymi wilgocią.

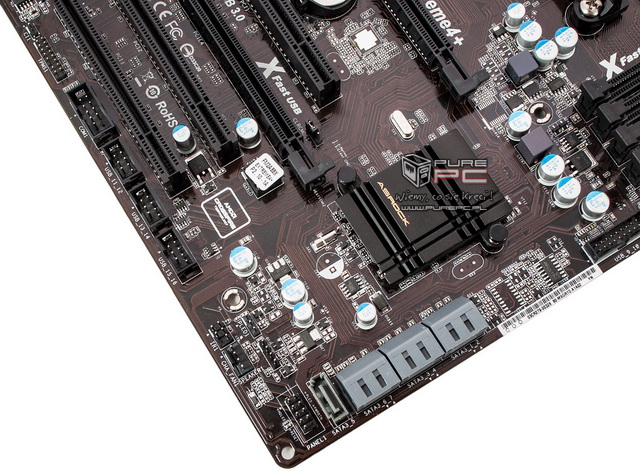

ASRock FM2A88X Extreme4+ został wyposażony w siedem złącz SATA 6.0 Gb/s, sześć umieszczonych w bloku wzdłuż laminatu i pod nimi jedno postawione pionowo. W samym narożniku laminatu znajdziemy wtyczki przedniego panelu obudowy i złącze wentylatora, a dalej trzy USB 2.0 pozwalające na podłączenie w sumie sześciu dodatkowych portów. Za tym wszystkim mamy jeszcze złącze COM i modułu TPM, natomiast na końcu SPDIF oraz wtyczki audio dla obudowy czyli słuchawek i mikrofonu. ASRock FM2A88X Extreme4+ obsługuje też Dual Graphics oraz CrossFireX (x8/x4), który umożliwia uruchomienie dwóch kart graficznych AMD. Niestety użytkownicy GPU konkurencyjnej NVIDII nie mogą tu skorzystać z SLI, ponieważ producent nie przewidział wsparcia dla tej technologii.

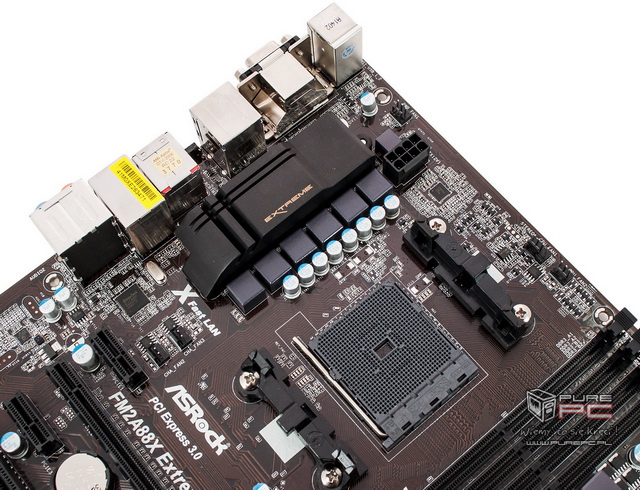

Cyfrowa sekcja zasilania w układzie 4+2 została w całości umieszczona pomiędzy socketem FM2+ oraz tylnym panelem. Jest chłodzona sporym radiatorem i powinna zapewnić stabilną pracę i dobre warunki do podkręcania. Bateryjka BIOS jest umieszczona tuż pod pierwszym PCI Express 3.0 x16, zatem jeżeli zajdzie konieczność jej wyjęcia to przeszkadzać będzie karta graficzna.

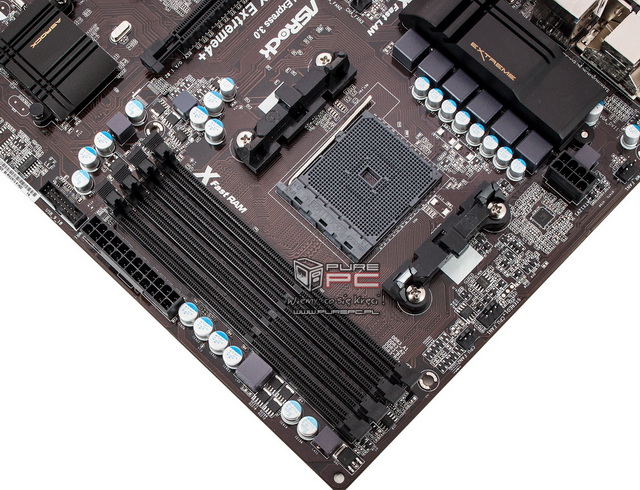

Cztery banki pamięci operacyjnej DDR3 umożliwiają pracę kości w trybie dual channel. W specyfikacji producenta przy maksymalnym taktowaniu figuruje 2600 MHz z informacją, iż dotyczy to jedynie dwóch modułów. Jednak w najnowszej wersji BIOS-u dostępne są tryby do 2400 MHz pomimo tego, że do testów używamy właśnie dwóch kości RAM (dlatego ta granica figuruje w naszym opisie i specyfikacji). Być może 2600 MHz dostępne jest za pomocą profilu XMP, aczkolwiek nie dysponujemy odpowiednimi pamięciami żeby to sprawdzić. Obok mamy jeszcze wtyczki USB 3.0 oraz zasilania ATX 24-pin.

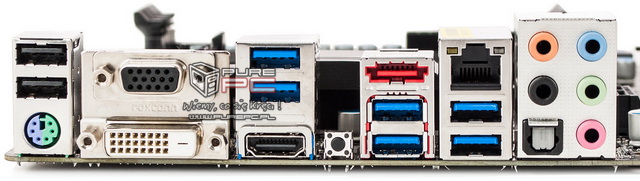

Na tylnym panelu znajdziemy od lewej strony kolejno: 2x USB 2.0, PS/2 oraz wyjścia dla zintegrowanej w APU karty graficznej - D-Sub, DVI-D i HDMI. Dalej widać 6x USB 3.0, dwa pod kontrolą chipsetu AMD A88X i cztery obsługiwane przez dodatkowy kontroler Etron EJ188. Nad nimi znajduje się port eSATA i RJ-45 LAN, a na końcu mamy optyczne wyjście SPDIF oraz pozostałe pięć dla zintegrowanej karty dźwiękowej. Karta sieciowa Qualcomm Atheros AR8171 w połączeniu z Home Cloud umożliwia zdalne wybudzenie i kontrolowanie komputera za pośrednictwem tabletu, smartfona lub innego komputera.

Teraz kilka słów o kodeku audio. Zastosowany Premium Headset Amplifier wykorzystuje wzmacniacze TI NE5532, które mogą dostarczyć dźwięk wysokiej jakości do profesjonalnych słuchawek o impedancji 600 Ohm. Do przeprowadzenia testów układu dźwiękowego posłużyła nam wysokiej klasy karta ASUS ROG Xonar Phoebus, której wejście liniowe podłączyliśmy do wyjścia głośników na płycie głównej. Pomiar odbył się w programie RMAA 6.2.5. (RightMark Audio Analyzer), jako że subiektywne testy odsłuchowe zawsze wzbudzają pewne wątpliwości. Ucho redaktora musiało więc ustąpić miejsca obiektywnej ocenie przeprowadzonej przez dedykowany temu celowi program, czego efekty możecie zobaczyć w poniższej tabeli:
