Test Enermax Triathlor 450W - Następca Pro82+ i Modu82+

Enermax Triathlor 450W - Wnętrze

Wnętrze zasilacza utrzymano w czarnej kolorystyce, którą przełamuje żółty kolor umieszczonych centralnie transformatorów. Układ PCB jest bardzo podobny do serii Pro82+ i Modu 82+, lecz jak przystało na nowszy model poczyniono kilka znaczących zmian, które wpłynęły na regulację napięć i sprawność jednostki. Pierwsza widoczna na pierwszy rzut oka zmiana to zastosowanie układów DC-DC, które odpowiadają za konwersję napięcia +12V na +3.3V oraz +5V. DC-DC stosuje się zazwyczaj, ze względu na cenę w droższych jednostkach o wyższych mocach, w tym przypadku producent zdecydował się umieścić układy w zasilaczu za rozsądną cenę.

Na spodniej części PCB możemy zobaczyć dobrą jakość lutowania, z którego znany jest Enermax i przemyślany układ ścieżek dla najważniejszych układów zasilacza.

Filtrowanie EMI poprowadzono czterema kondensatorami Y, jednym X oraz jedną cewką ferrytową. Wszystkie podzespoły umieszczono na płytce PCB, zamontowanej na złączu wejścia zasilania sieciowego.

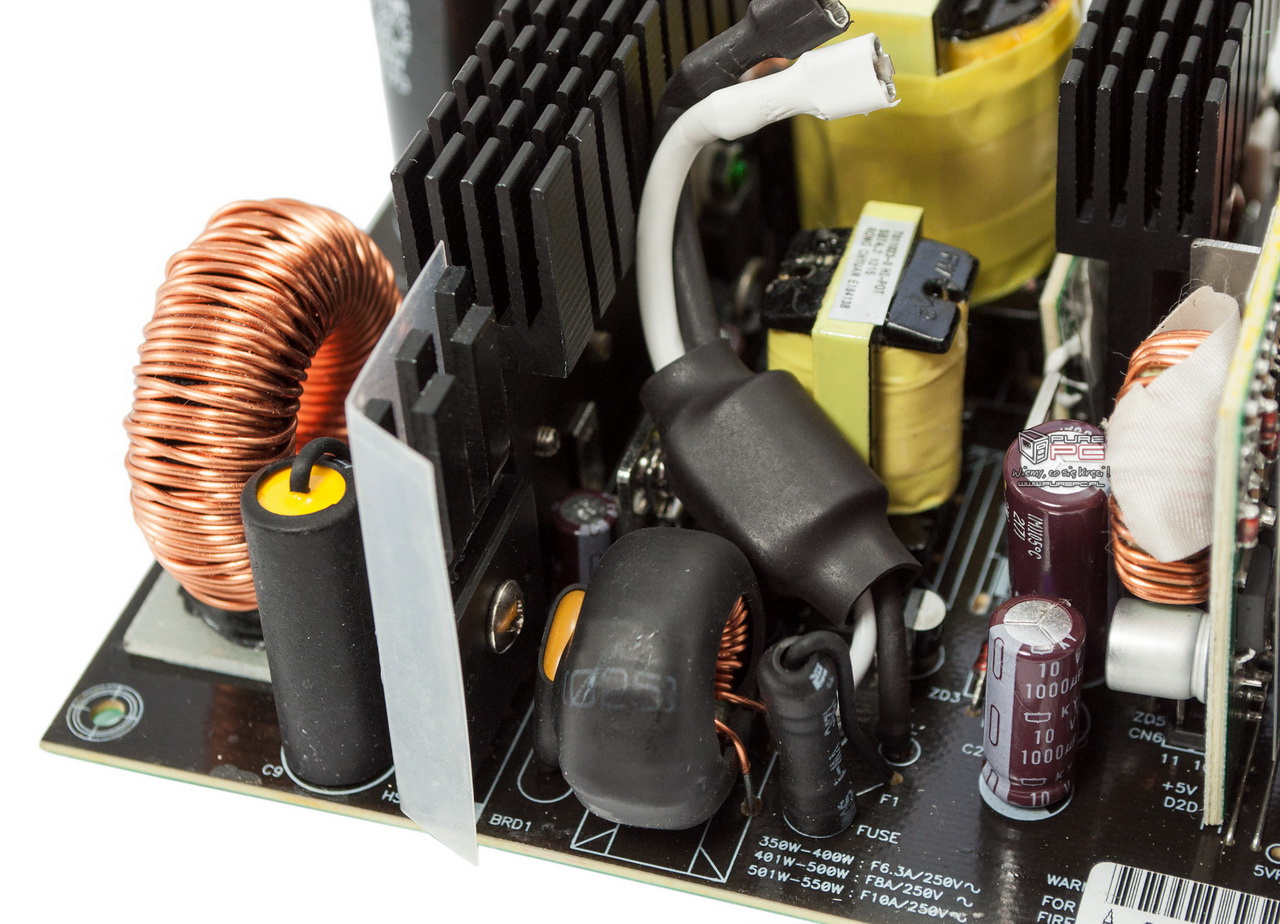

W drugim etapie znajdziemy dławik i cewkę ferrytową w gumowych otulinach oraz warystor MOV (Metal-Oxide Varistor) umieszczony zaraz przed mostkiem prostowniczym. Nie mogło oczywiście zabraknąć bezpiecznika topikowego (450W - F8A/250V), umieszczonego zaraz obok przewodów wejścia.

Zasilacz wykorzystuje mostek prostowniczy o oznaczeniu GBU8J, obsługujący według specyfikacji 8A / 600V przy temperaturze 100'C. Mostek przymocowano do indywidualnego czarnego radiatora odpowiedzialnego za jego chłodzenie. Aktywne PFC wykorzystuje dwa tranzystory CET CEP14N5, które według specyfikacji obsługują 14A przy 25'C i 8,6A przy 100'C, RDS (on) - 0.38Ω. Zastosowano również szybką diodę PFC STTH8R06D - 8A przy 130'C. W sekcji przełączenia znajdziemy dwa tranzystory MOSFET MagmaChip MDF18N50 - 18A przy 25'C i 11A przy 100'C, RDS (on) ≤ 0.27Ω.

Producent zastosował pojedynczy kondensator wysoko-prądowy japońskiego producenta Matsushita (Panasonic) - seria UQ przeznaczona jest do pracy w temperaturze 85'C i charakteryzuje pojemnością 390µF przy napięciu 400V.

Główny transformator posiada oznaczenie T010022-0 SBI4.2 natomiast mniejszy T011023-0 SBI4.2 odpowiedzialny jest za linię +5Vsb (Stand-by). Za kontrolę aktywnego PFC / PWM odpowiada układ scalony IC CM6800TX, wlutowany po lewej stronie w górnej części płytki drukowanej.

Po stronie wtórnej znajdziemy dwa tranzystory MOSFET CET CEP6056 chłodzone indywidualnym radiatorem. Zaraz obok niego umieszczono diodę Schottky'ego produkcji Sirect SBL10B60CTH - 10A / 60V.

Triathlor wykorzystuje przetwornice DC-DC, które odpowiadają za konwersję napięcia +12V na +3.3V oraz +5V. Każdy układ scalony zarządza trzema tranzystorami 75A3 712Hz, nie mogło oczywiście zabraknąć cewki ferrytowej oraz 3 kondensatorów typu Solid. Niestety nadruk na układach scalonych był na tyle niewyraźny, że uniemożliwił nam poprawną identyfikacje.

W górnym, prawym rogu PCB znajdziemy układ scalony Weltrend WT7527V odpowiadający za kontrolę pełnego pakietu zabezpieczeń OVP, UVP DC, OPP, OCP, SCP & SIP oraz Over Temperature Protection (OTP) - poprowadzony oddzielnym przewodem.

Enermax zdecydował się zastosować wytrzymałe kondensatory nisko-prądowe produkcji japońskiej firmy Nippon Chemicon, przystosowane do pracy w temperaturze do 105'C.
