Enermax LibertyECO 620W

Zasilacz

Czas przyjrzeć się LibertyECO z bliska. Wymiary zasilacza to standardowo 150x140x86mm. Opisywany produkt wyglądem bardzo przypominał nam wersję Modu82+, po głębszej analizie potwierdziliśmy swoje przypuszczenia. Enermax aby obniżyć koszty produkcyjne zaadaptował sprawdzoną obudowę z modelu Modu82+, usuwając zbędne przetłoczenia loga marki i przenosząc tabliczkę znamionową na lewy bok.

Obudowa wykonana została z blachy o grubości 0.8mm SECC. Pomalowano ją na kolor matowej czerni i nie zapomniano o pokryciu powłoką odporną w dużym stopniu na zarysowania powstałe przy montażu. Na boku znalazło się miejsce dla tabliczki znamionowej.

Z przodu znaleźć możemy ujście dla ciepłego powietrza w kształcie dobrze już znanego plastra miodu. Dodatkowo miejsce na podłączenie kabla zasilającego i klawisz włączający/wyłączający zasilacz.

Tylna ścianka to miejsce dla stałej wiązki zasilania płyty głównej i karty graficznej oraz złącza do modularnego (odpinanego) okablowania. Cztery czarne złącza odpowiadają za zasilanie urządzeń Molex/SATA, natomiast czerwone złącze odpowiada za zasilenie drugiej karty graficznej w standardzie PCI-E 2.0 (6+2-pin).

Wprawne oko czytelnika na pewno zauważyło, że czerwone złącze różni się od konkurencyjnych rozwiązań. 12-pinowe złącze to tak zwany system DXX Ready, który dzisiaj może zasilać karty wyposażone w złącza PCI-Express 6-pin oraz 6+2-pin a w przyszłości karty, które będą potrzebowały dodatkowego zasilania, aż do 12-pinów. By zasilić takie urządzenia, wystarczy dokupić przewód spełniający nową normę za kilkanaście złotych, a nie wymieniać całą jednostkę za kilkaset złotych.

Dla łatwiejszego montażu i zabezpieczenia przed przypadkowym wypięciem przewodów, producent wyposażył wtyczki w plastikowe zapinki z dodatkową strzałką, która informuje jak prawidłowo zamontować kable zasilające.

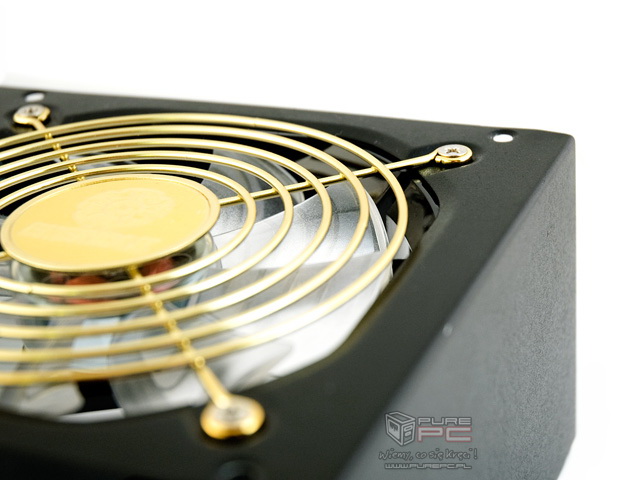

Za chłodzenie zasilacz odpowiada 120 mm wentylator (dziewięć łopatek wirnika), przykryty metalowym grillem w kolorze złotym z dużym logiem marki.

Dokładna specyfikacja wentylatora:

• Producent: Enermax
• Model: EB122512H
• Łożysko: podwójne łożysko kulkowe
• Wymiary (mm): 120x120x25
• Podświetlany: nie
• Moc: 3,6 W
• Natężenie: 0,3 A
• Obroty wentylatora: 450-2000 obr/min
• Max. głośność: brak danych
• Aktywna kontrola prędkości: Tak podwójna SpeedGuard+PWM

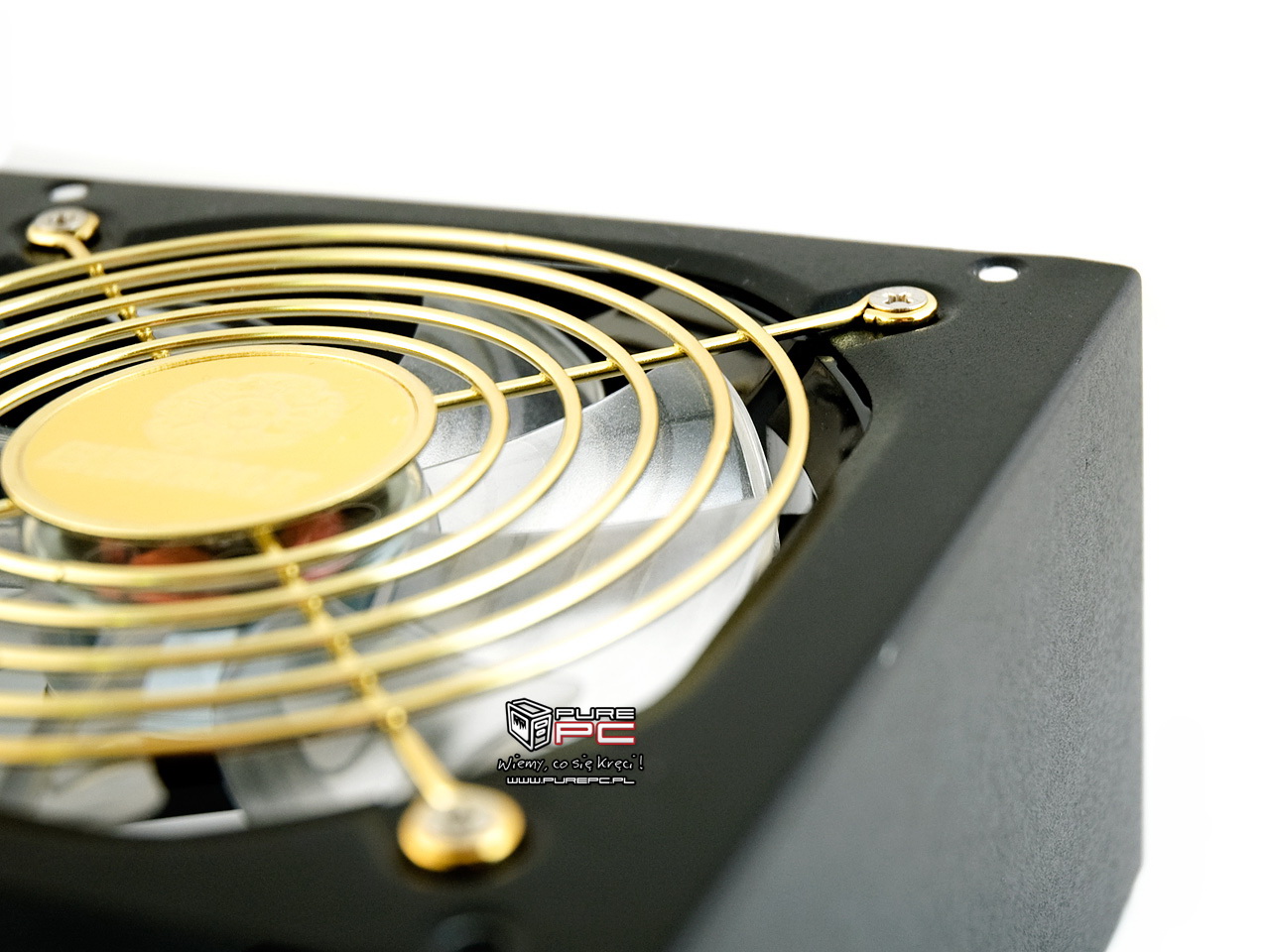

By zmniejszyć turbulencje spowodowane zasysanym powietrzem przez wentylator, Enermax zastosował opatentowany system AirGuard. Jest to bardzo prosta modyfikacja polegająca na zaokrągleniu i zagięciu pod kątem blach w stronę wentylatora, jednak wg producenta dająca wymierny efekt zmniejszenia głośności pracy urządzenia.

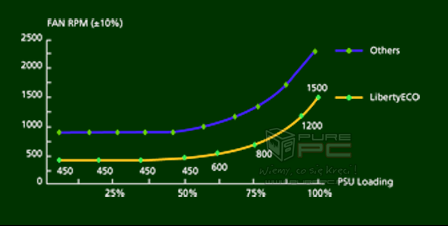

Drugim opatentowanym systemem, który czuwa nad cichą pracą wentylatora jest SpeedGuard współpracujący z PWM. SpeedGuard to układ cyfrowy działający na zasadzie logiki rozmytej. By nie zanudzić wykładem, opiszę to w bardzo prosty sposób. Układy działające na zasadzie klasycznej logiki rozpatrują stan jako prawda lub fałsz (1 lub 0), natomiast logika rozmyta posiada dodatkowo stany pomiędzy tymi wartościami by dokładniej określić jaka wartość jest najbliższa danemu stanowi. Jeśli 0 to zimno, a 1 to gorąco w klasycznej logice, to w logice rozmytej możemy uznać stany pośrednie jak dość zimno czy lekko gorąco.
