ASUS ROG Strix B550-E Gaming - Test płyty głównej dla procesorów AMD Ryzen. Solidna i dobrze wyposażona lecz nietania

Test ASUS ROG Strix B550-E Gaming - Budowa i wyposażenie

ASUS ROG Strix B550-E Gaming to płyta główna należąca do segmentu premium, przynajmniej jeśli spojrzymy na wyposażenie samego urządzenia. W pudełku jest natomiast standardowo - instrukcja obsługi, kable SATA, anteny WiFi oraz śrubki do montażu nośników M.2. Dorzucono także trochę naklejek i dodatkowych kabelków. Zamiast CD zawierającego sterowniki najlepiej byłoby jednaj dodać pendrive, aczkolwiek chyba wszyscy posiadamy internet i możliwość ściśnięcia driverów ze strony producenta. Podstawowa specyfikacja wygląda następująco:

• Podstawka: AM4
• Chipset: AMD B550
• Sekcja zasilania: 7+1
• Format: ATX
• Pamięci RAM: 4 sloty / 128 GB / 5100 MHz
• Liczba portów SATA 6 Gb/s: 6
• Obsługa RAID: 0 / 1 / 5 / 10
• Liczba portów M.2: 2
• PCI-Express 4.0: 2 (x16 / x8)
• PCI-Express 3.0: 1 (x4)
• PCI-Express 3.0: 2 (x1)
• LAN: Intel I225-V 2.5G
• WLAN: Intel AX210 Wi-Fi 6E 802.11 ac/ax + Bluetooth 5.2
• Układ dźwiękowy: Realtek ALC1220

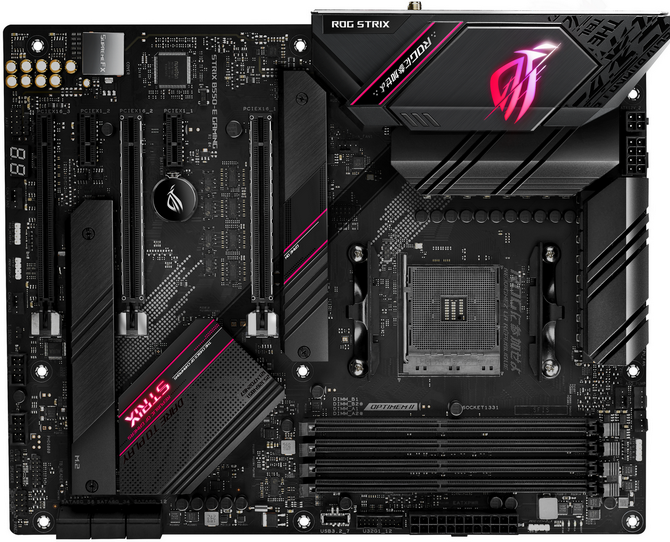

Wszystkie płyty główne ASUS z chipsetem AMD B550 należące do rodziny ROG Strix łączy kruczoczarna kolorystyka, którą przełamują tylko nieliczne czerwone akcenty i podświetlenie. Stylistycznie jest naprawdę dobrze, bowiem producent nie przesadził z efekciarstwem oraz zdecydowanie poprawił warstwę wizualną względem poprzednika. ASUS ROG Strix B450-F Gaming miał dławiki i radiatory w szarym kolorze, więcej wprasowanych napisów na laminacie oraz ogólnie mniejszy system chłodzenia sekcji zasilania. ASUS ROG Strix B550-E Gaming bliżej zatem do ASUS ROG Strix X570-E Gaming niż starszego rodzeństwa, które opisywany model wyprzedza również w kwestii rozłożenia elementów oraz wyposażenia dodatkowego.

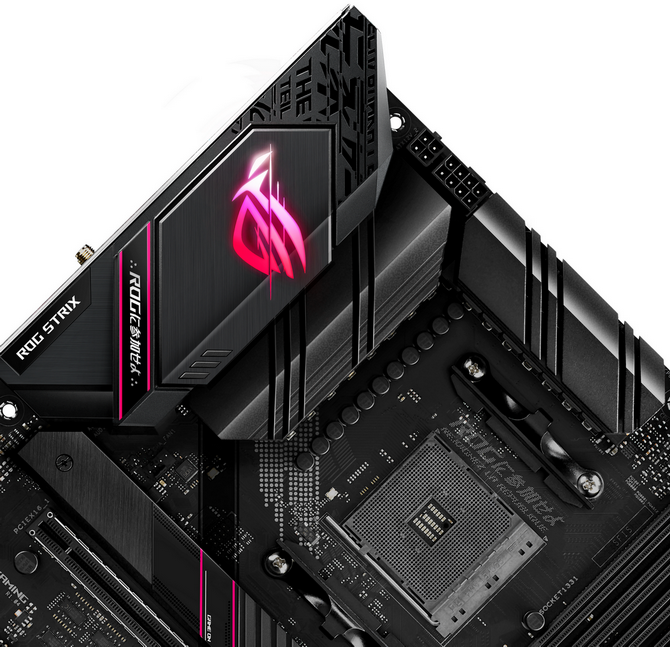

ASUS ROG Strix B550-E Gaming posiada sekcję zasilania w układzie 14+2 (CPU / SoC), bazującą na monolitycznych mostkach pomocniczych z wbudowanymi MOSFET-ami (Monolithic Power Systems) MP86992-C787 osiągającymi 70A, którymi zarządza kontroler PWM Digi+ASP2006 pochodzący najpewniej od Texas Instruments. Uzupełnianie stanowią dławiki ferrytowe 60A oraz czarne kondensatory 10K. Żeby wycisnąć wszystko z układu VRM trzeba podłączyć dwie wtyczki EPS (8+4), jednak urządzenie z ograniczonymi możliwościami będzie działało również z pojedynczą. Sekcja zasilania jest nawet wydajniejsza od pozycjonowanego wyżej modelu ASUS ROG Strix X570-E Gaming - posiada więcej faz, lepszy kontroler i mocniejsze MSOFETy.

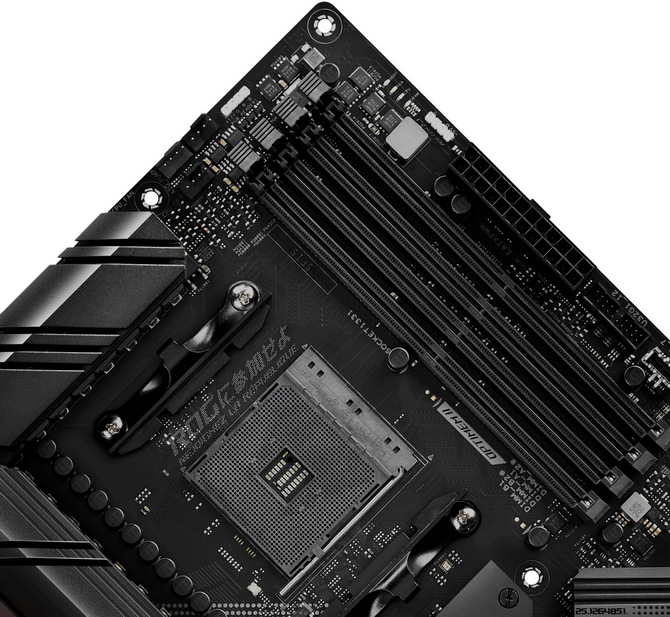

ASUS ROG Strix B550-E Gaming posiada cztery jednostronnie zapinane banki pamięci RAM, obsługujące moduły o maksymalnej częstotliwości 5100 MHz, aczkolwiek to jeszcze zależy od procesora jaki zamontujemy oraz aktualnej wersji BIOS. Podstawowe wtyczki dla wentylatorów i pompy AiO umieszczono w poprawnym miejscu, natomiast zaraz obok znajdują się cztery diagnostyczne diody przydatne w razie pomniejszych problemów z ustawieniami. Wokół gniazda AM4 zostawiono całkiem sporo miejsca, dzięki czemu montaż chłodzenia oraz pamięci operacyjnych przebiega bezkolizyjnie. Rozłożenie elementów na laminacie jest poprawne, wszystko znajduje się dokładnie gdzie potrzeba ułatwiając poprowadzenie okablowania.

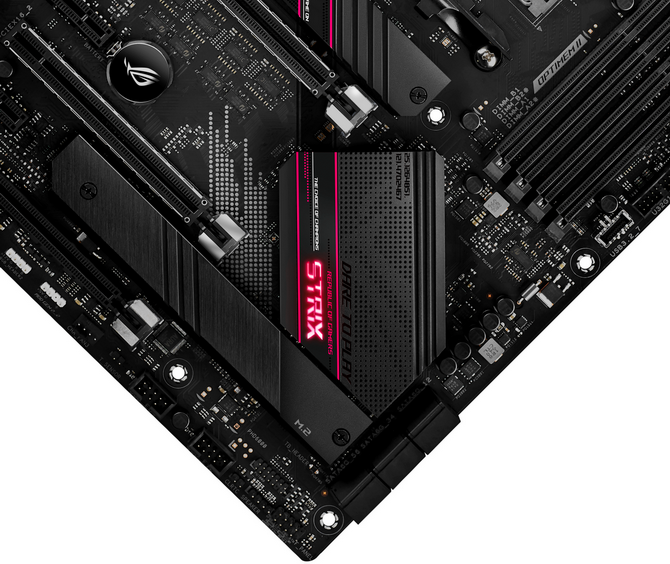

ASUS ROG Strix B550-E Gaming otrzymał standardowe sześć portów SATA 6.0 Gb/s ułożonych poziomo, natomiast obok 24-pinowej wtyczki zasilania jest również wtyczka do wyprowadzenia dodatkowych USB 3.0 plus pojedyncze zewnętrzne USB 3.0. Mostek południowy AMD B550 przykrywa średniej wielkości radiator, chłodzenie jest oczywiście pasywne, zaś maskownica otrzymała wywietrzniki. Jest to również miejsce gdzie producent zdecydował się zastosować podświetlany napis, zsynchronizowany z logotypem widocznym na maskownicy tylnych portów. ASUS ROG Strix B550-E Gaming jest oszczędny w kwestii luminacji, którą możemy wyłączyć z poziomu UEFI, a pozostałe elementy nie będące czarnymi są malowane bądź naklejane.

Na lewej krawędzi laminatu znalazło się miejsce dla wyświetlacza kodów POST, przydatnego zwłaszcza podczas zabawy w overclocking, aczkolwiek zabrakło fizycznych przycisków Power/Reset. Niestety, nawet ASUS ROG Strix X570-E Gaming oraz wzmocniona wersja recenzowanego modelu w postaci ASUS ROG Strix B550-XE Gaming takich klawiszy nie otrzymały. Pożałowano także przycisku Clear CMOS, zarówno na laminacie jak i tylnym panelu, co jest chyba największą wadą ASUS ROG Strix B550-E Gaming. Wracając do lewej krawędzi - znajdziemy tutaj również między innymi trzy kolejne 4-pinowe wtyczki dla wentylatorów, dodatkowe porty USB 2.0, wejścia dla listew oświetleniowych RGB i panelu audio.

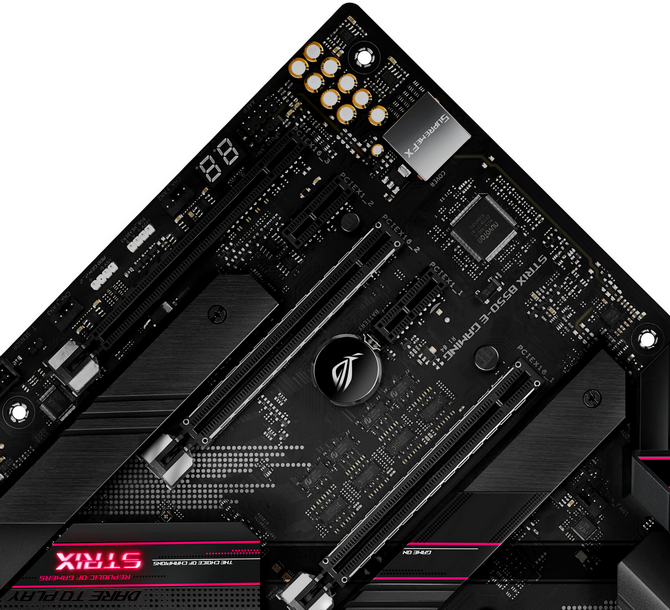

Pierwszy slot PCI-Express jest elektrycznie x16, natomiast drugi x8, jednak obydwa otrzymały metalowe wzmocnienie oraz pracują w standardzie 4.0. Pozostałe sloty to pojedynczy PCI-Express 3.0 (x4) i dwa mniejsze PCI-Express 3.0 (x1). ASUS ROG Strix B550-E Gaming obsługuje także AMD CorssFire i NVIDIA SLI, chociaż w obecnych czasach to dodatek mający niewiele praktycznych zastosowań. Slotów M.2 mamy dwa - ten bliżej gniazda procesora obsługuje nośniki PCI-Express i SATA w standardzie 3.0/4.0 x4, podczas gdy drugi SATA i PCI-Express to PCI-Express 3.0 x4. Obydwa otrzymały też solidne radiatory z termopadami. Kodek audio to Realtek ALC1220 (SupremeFX), któremu towarzyszą dedykowane kondensatory Nichicon.

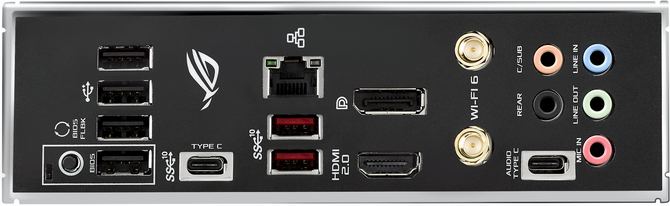

Tylny panel płyty głównej ASUS ROG Strix B550-E Gaming nie wygląda specjalnie bogato. Znajdziemy tutaj siedem portów USB, gdzie cztery czarne USB-A pracują w standardzie 2.0, dwa czerwone to USB-A 3.1, a dodatkowo wstawiono jeszcze pojedyncze USB-C 3.1 (drugi to USB-C Audio). Wyjścia graficzne obejmują HDMI 2.1 oraz DisplayPort 1.2. ASUS ROG Strix B550-E Gaming posiada jednak w standardzie 2.5G LAN (Intel I225-V) plus Wi-Fi 6 / Bluetooth 5.2 (Intel AX200) z zewnętrznymi antenami w komplecie. Przycisk BIOS FLBK służy do aktualizacji BIOS nawet bez procesora, co jest generlanie fajnym dodatkiem, ale zabrakło zwykłego Clear CMOS. Fabrycznie zamontowano też czarną maskownicę wszystkich portów.
