Zapowiedź: Asus P7P55 Deluxe i MSI GD65 pod LGA 1156
Asus P7P55D Deluxe

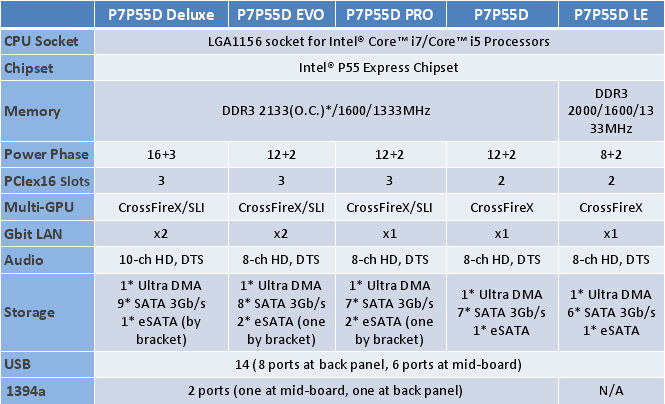

Asus przygotował dla użytkowników pięć zróżnicowanych konstrukcji pod względem ceny, wyposażenia i możliwości. Do naszego laboratorium trafiła wersja z najwyższej półki Deluxe.

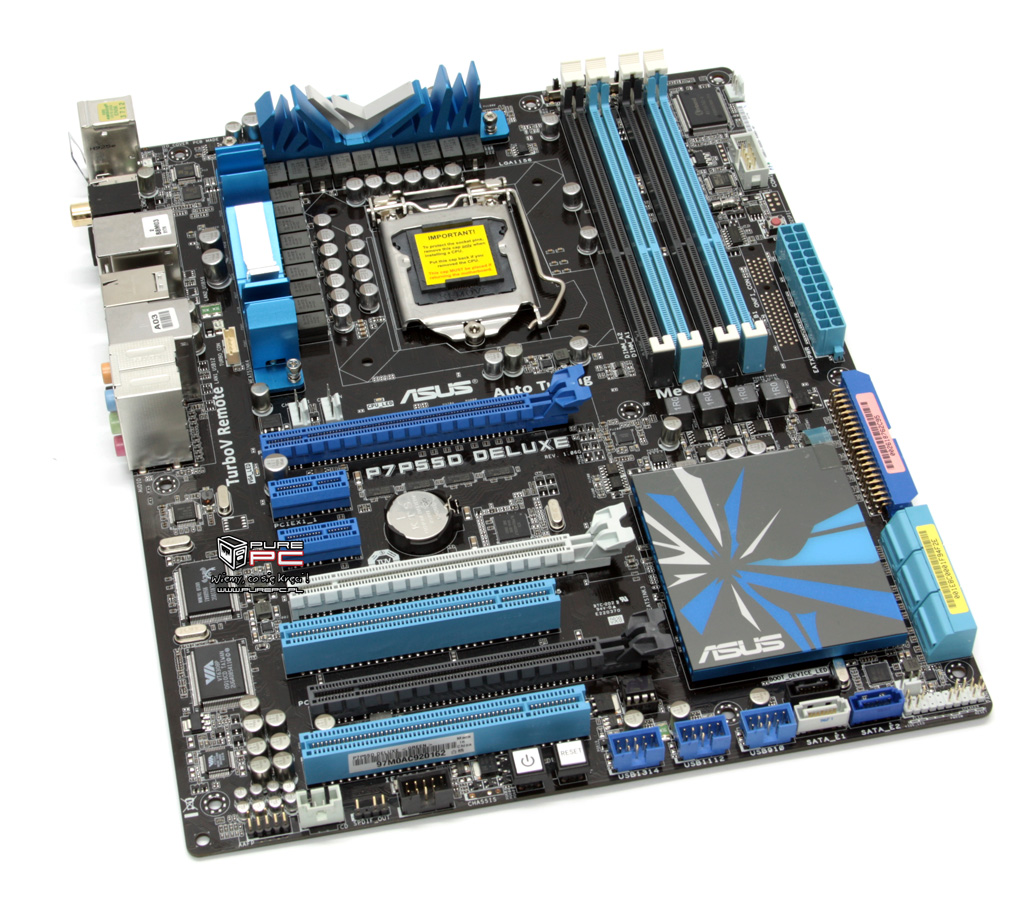

Konstrukcja modelu nie odbiega daleko od tego, co spotykamy w obecnych płytach i7. Oczywiście w samym wyglądzie zaszło kilka istotnych zmian, które powinny uprzyjemnić codzienne życie z tą płytą. Wizualnie produkt oparty jest na czerni oraz niebieskim - najmodniejszym kolorze obecnego sezonu (obok czerwonego) wśród producentów.
W najnowszych płytach głównych firma Asus zaczyna stosować Xtreme Design, czyli nowy sposób na produkcję płyt głównych. Ma to poprawić zarówno wydajność, bezpieczeństwo jak i niezawodność podczas użytkowania. Na Xtreme Design składają się następujące technologię oraz oprogramowanie: TurboV EVO, T.Probe, Xtreme Phase, Express Gate, MemOK!, Drive Xpert, EPU i Q-Design. O Tym wszystkim napiszemy poniżej.

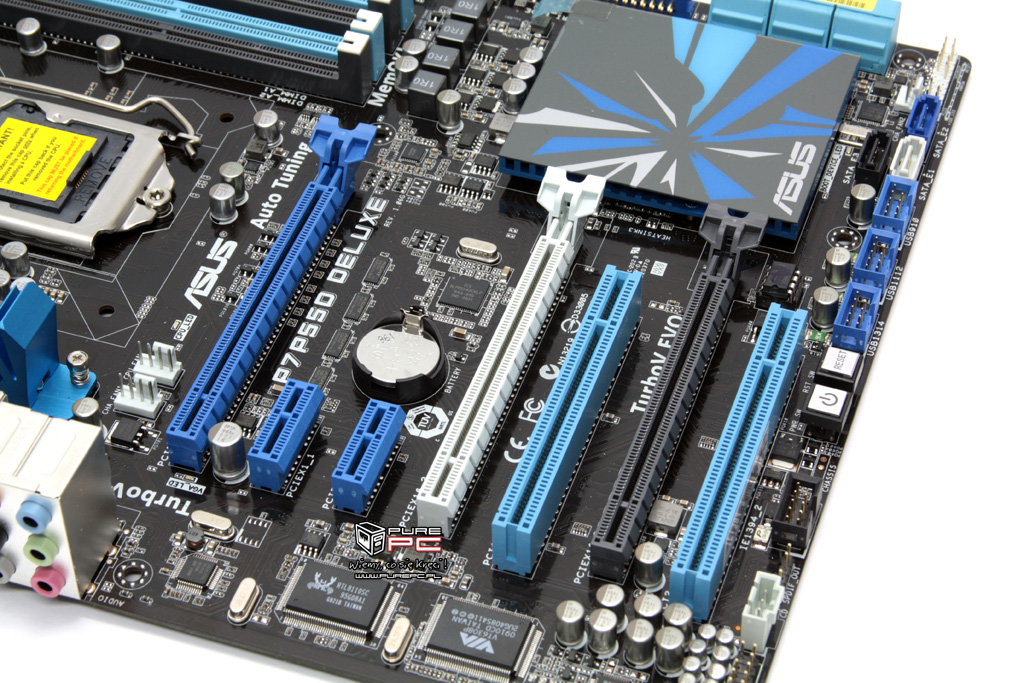

Na płycie zainstalowano trzy sloty PCI-Express. Oba górne potrafią pracować w trybach 16x lub dwa razy 8x gdy zainstalujemy dwie karty graficzne. Trzecie, zawsze będzie pracować z prędkością 4x. Zmianie uległy zaczepy do kart graficznych, teraz zarówno mamy do nich dostęp od góry jak i od dołu karty, co powinno ułatwić wyjmowanie ich ze slotów. Oczywiście, P7P55 Deluxe tak jak większość płyt pod LGA 1366 posiada wsparcie zarówno dla trybu CrossFire, jak i dla SLI - dzięki czemu możliwe jest użycie tandemu kart ATI lub nVidii.

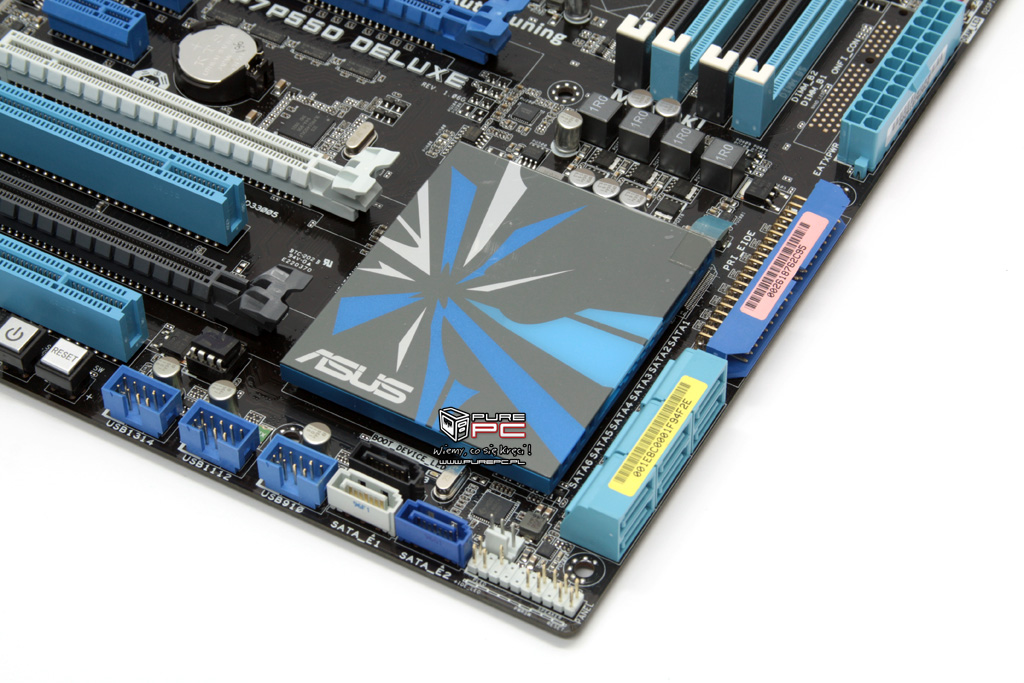

Na płycie zamontowany jest niewielki radiator chłodzący chipset. Z racji swojego położenia, nie powala on swoją wysokością, natomiast nadrabia rozpiętością. Sam układ nie posiada zbyt wielu funkcji, dlatego taki rozmiar radiatora powinien wystarczyć w zupełności. Poniżej chłodzenia znajdują się trzy dodatkowe porty Serial ATA obsługiwane przez dodatkowy kontroler RAID, wchodzący w skład technologii Drive Xpert. Prócz tego, standardowo sześć gniazd Serial ATA znajduje się przy prawej krawędzi płyty.

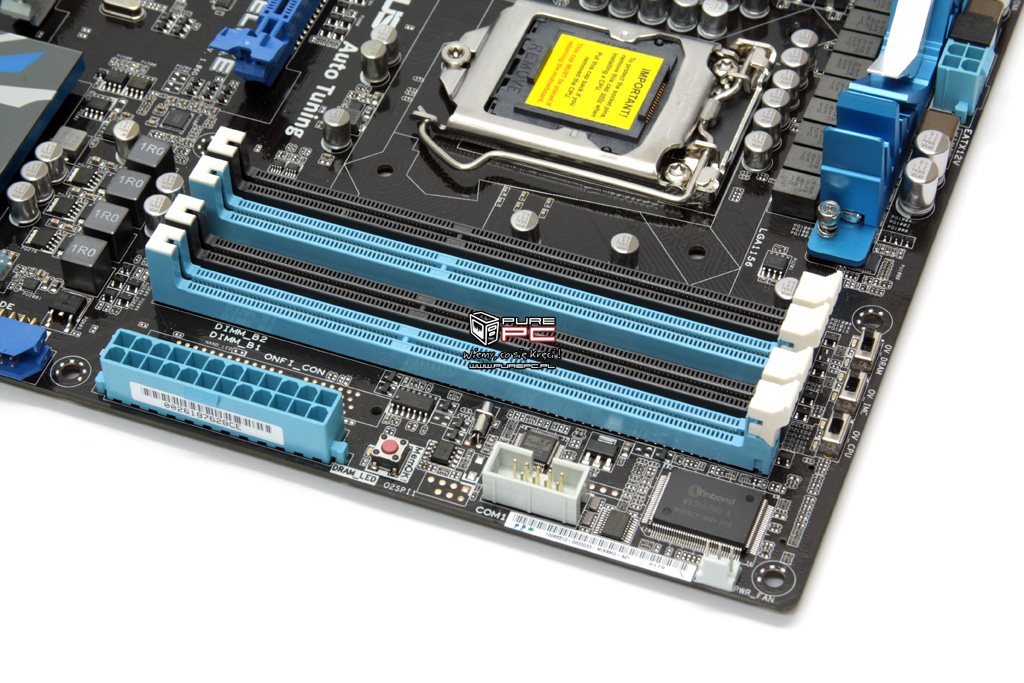

Zmianie uległy też gniazda dla pamięci DDR3. Teraz posiadają one tylko jeden zaczep zabezpieczający, dzięki czemu nie musimy się martwić bliską obecnością karty graficznej przy dolnej części pamięci - wyjmiemy je bez problemu. Obok slotów pamięci umieszczono przycisk Mem OK!, ale o którym szerzej opowiemy w dalszej części artykułu. Tutaj również pojawiła się mała wpadka inżynierów płyty. Umieścili oni już praktycznie nieużywane złącze dla portu COM w bardzo nietypowym i mało praktycznym miejscu.

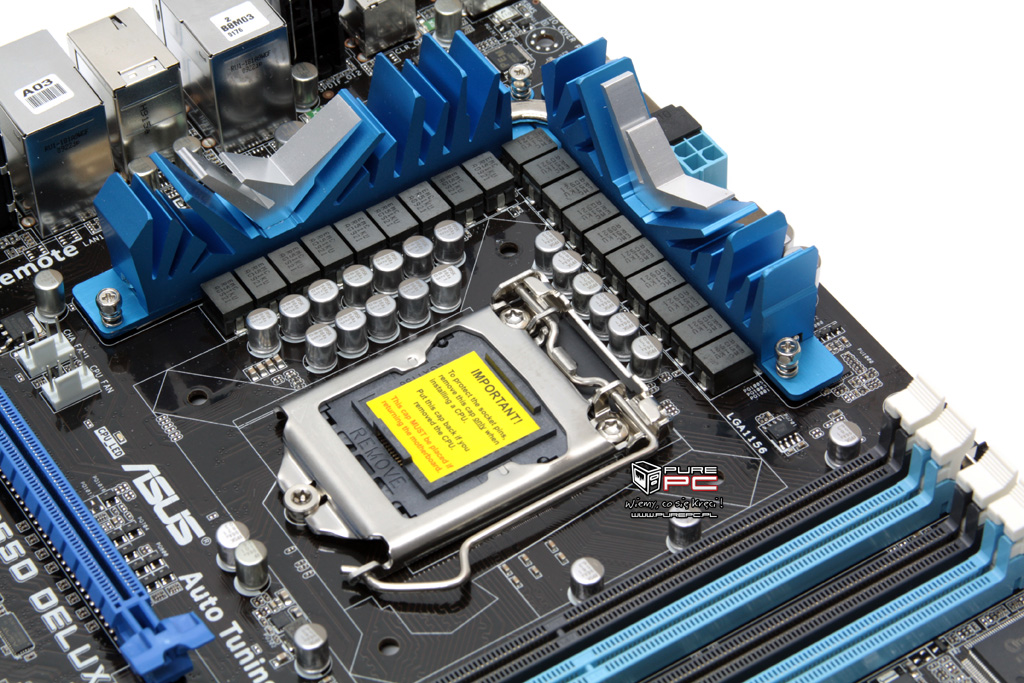

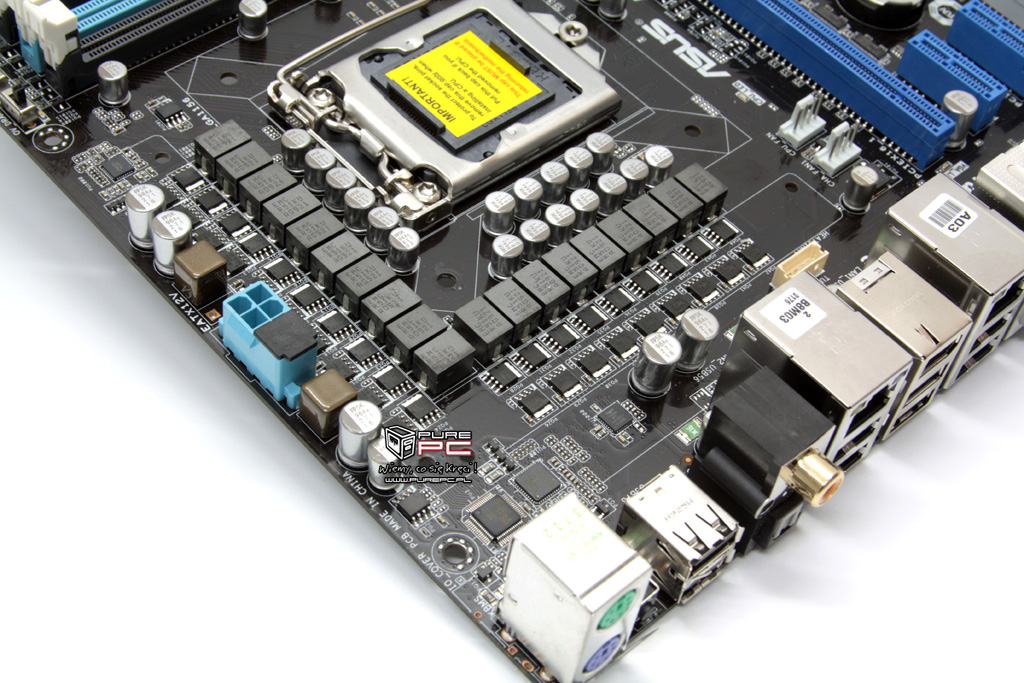

Wokół procesora umieszczona aż dziewiętnaście faz (!): dla procesora (16) oraz dla kontrolera pamięci (3). Także tutaj nie ma zbyt dużo wolnej przestrzeni. Radiatory odpowiedzialne za schłodzenie elementów zasilania wykonane są z aluminium i połączone spłaszczonym przewodem cieplnym. Nie są one zbyt wysokie, dlatego powinno zmieścić się tutaj każde chłodzenie, jakie zostanie przygotowane przez producentów dla nowej podstawki.
Jako mosfetów dla sekcji zasilania użyto elementów low RDS, aby zapewnić zarówno maksymalną sprawność i wydajność sekcji, jak również zachować niską emisję ciepła.

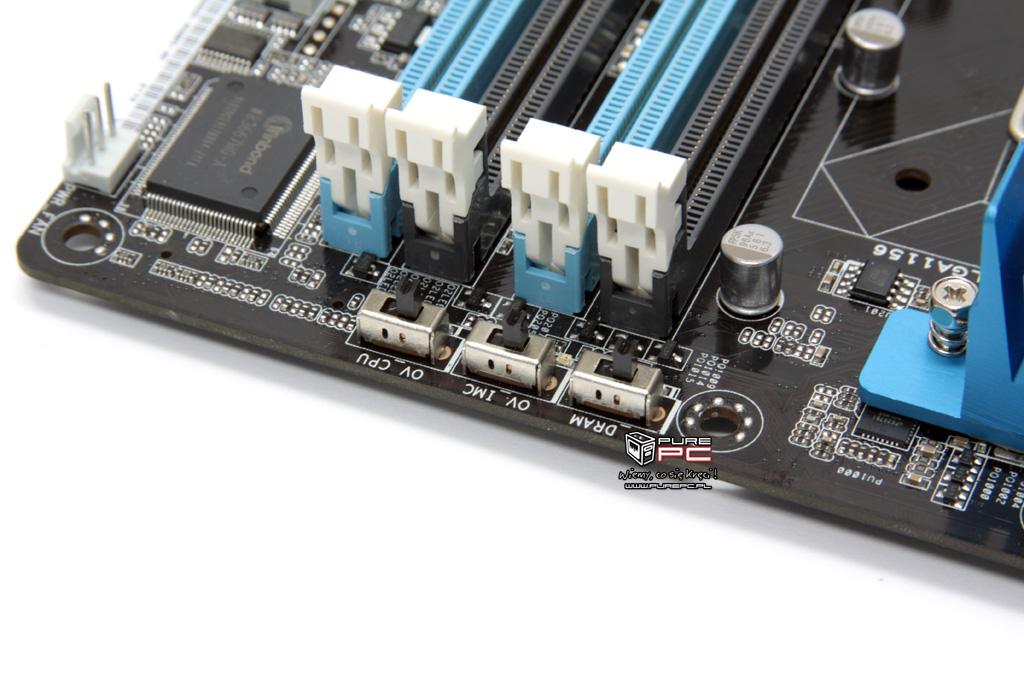

Dla mniej zaawansowanych użytkowników, Asus przygotował zabezpieczenie przed użyciem zbyt wysokiego napięcia w BIOSie. Gdy jesteśmy bardziej pewni użycia wyższych napięć, wystarczy że przełączymy odpowiednie przełączniki znajdujące się ponad slotami DDR3 i możemy się cieszyć większym zakresem napięć z BIOSu.

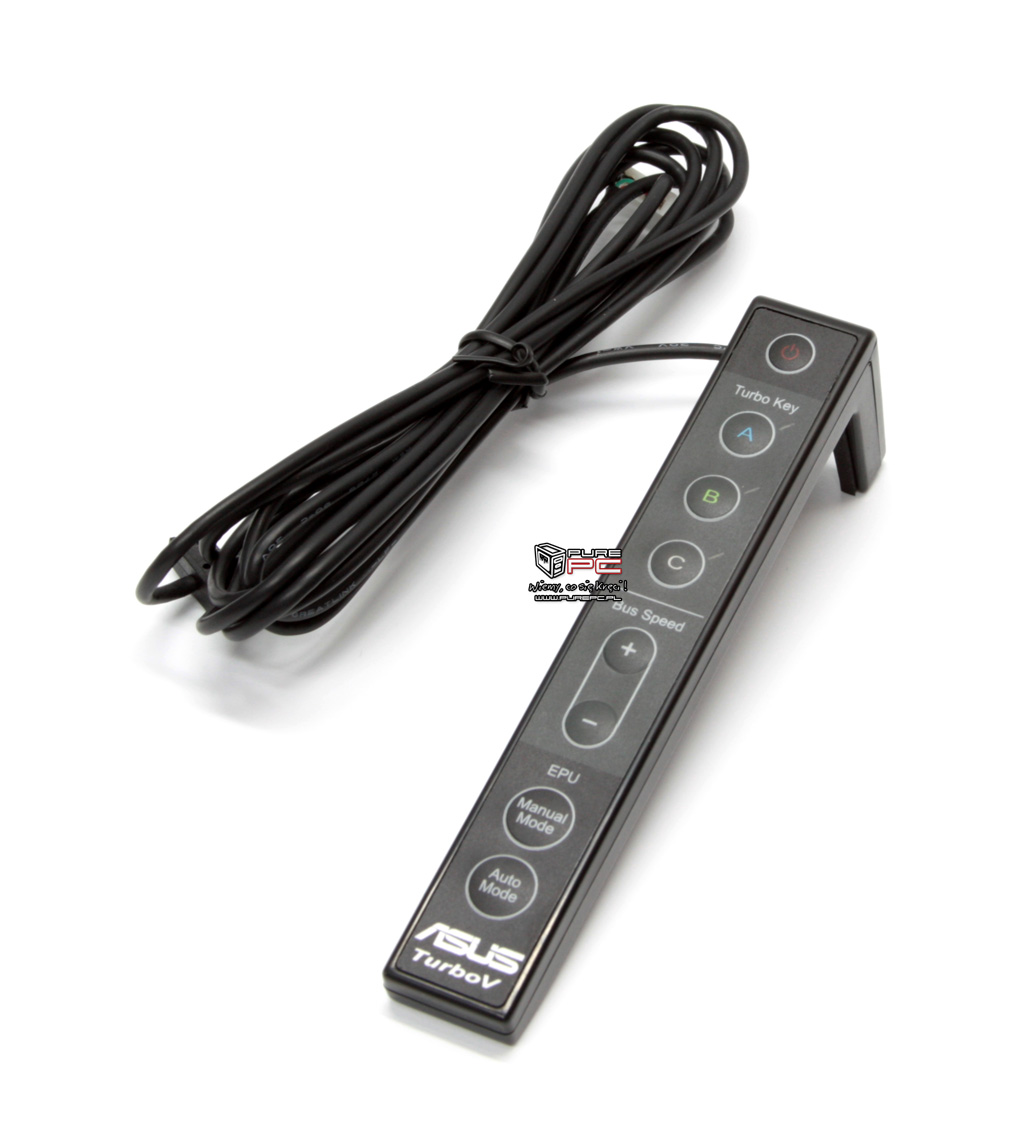

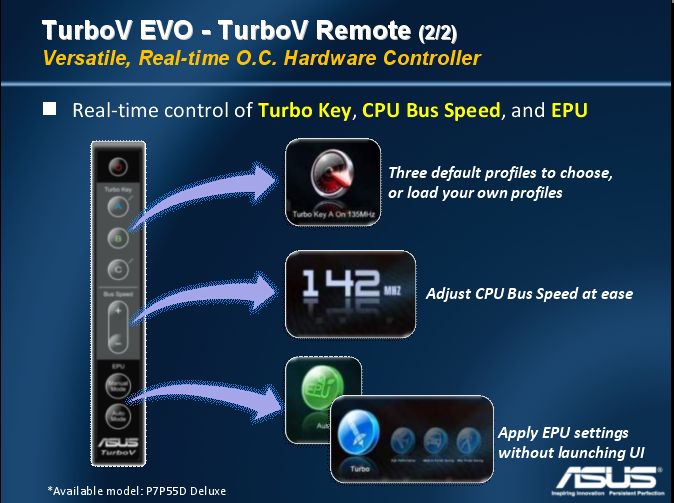

Do płyty dołączony jest specjalny pilot - TurboV remote. Odpowiedzialny jest on za zmianę trybów pracy platformy w czasie rzeczywistym. Wystarczy nacisnąć jeden przycisk, nawet podczas grania i można przyśpieszyć swoją platformę, aby zapewnić wyższą wydajność. Pilot dzięki swej budowie oraz dwumetrowemu przewodowi możemy umieścić zarówno na obudowie jak i na monitorze w łatwo dostępnym miejscu.

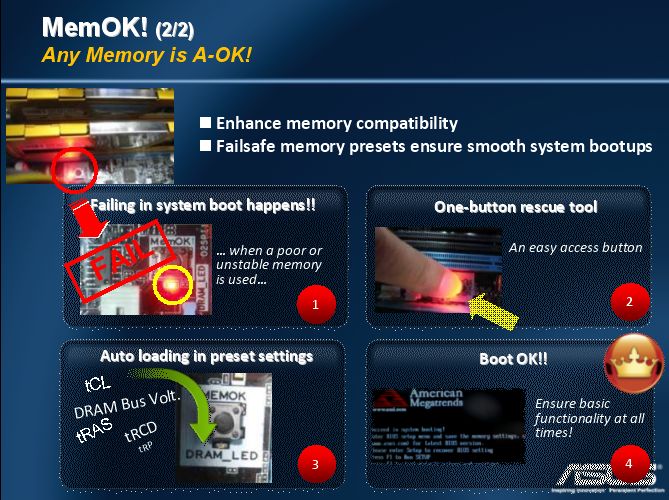

MemOK!
W momencie, gdy przesadzimy ze zbyt agresywnym ustawieniem timingów pamięci w BIOS-ie, lub zainstalujemy słabej jakości kości do płyty, która nie będzie chciała się odpalić, nie musimy robić resetu całego BIOSu. Wystarczy, że uaktywnimy przycisk MemOK i płyta sama wczyta najbardziej optymalne ustawienia pamięci dla aktualnie znajdujących się w slotach, tak aby platforma mogła się uruchomić i dalej pracować.

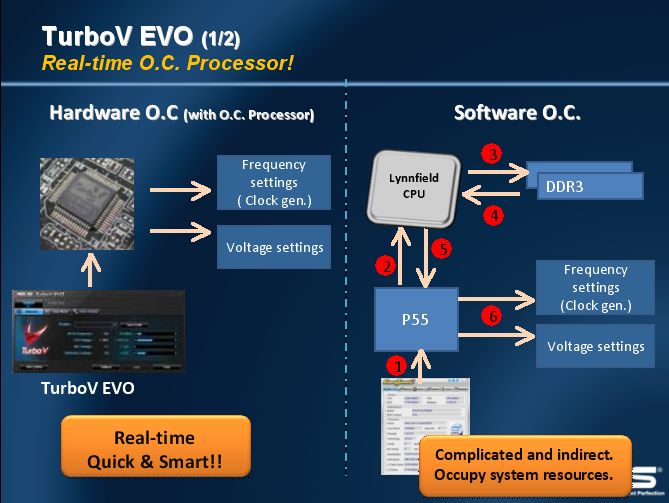

TurboV EVO
Jest to nowa opcja dla osób, które nie są do końca obeznane w temacie podkręcania, a chciałby wycisnąć trochę więcej mocy ze sprzętu który właśnie kupili. TurboV EVO to dodatkowy układ umieszczony w okolicy slotów pamięci, współpracuje z poprzednimi rozwiązaniami Asusa, jak: Auto Tuning, TurboV oraz Turbo Key. Po uruchomieniu opcji automatycznego podkręcania, w ciągu kilku sekund oprogramowanie znajdzie maksymalne taktowanie dla naszej platformy, które będzie bezpieczne oraz stabilne, lecz zapewniające wyższą wydajność.

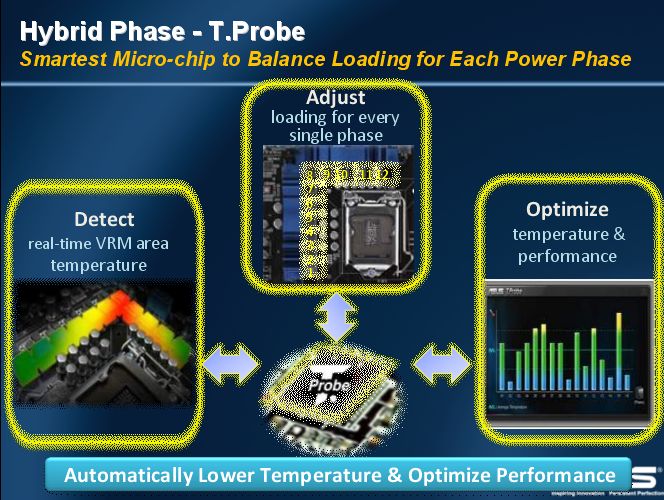

PEM T.Probe
Kolejną innowacją, jest dodanie układu PEM. Jego zadaniem jest sprawdzanie aktualnej temperatury oraz obciążenia poszczególnych faz zasilania procesora, tak, aby móc rozsądnie rozłożyć całe obciążenie równomiernie po wszystkich fazach. Lepsze rozłożenie obciążenia ma zapewnić lepszą sprawność poszczególnych faz jak i całej sekcji. Również powinniśmy zauważyć lepszą skuteczność chłodzenia.
