Test płyt głównych LGA 1366 - ASUS, DFI, MSI i Gigabyte
- SPIS TREŚCI -
GIGABYTE GA-EX58-EXTREME
EX58 Extreme jest sztandarowym rozwiązaniem Gigabyte dla procesorów z rodziny Nehalem. Powinniśmy się po niej spodziewać tego samego, czego w przypadku Rampage 2 Extreme lub płyty DFI.

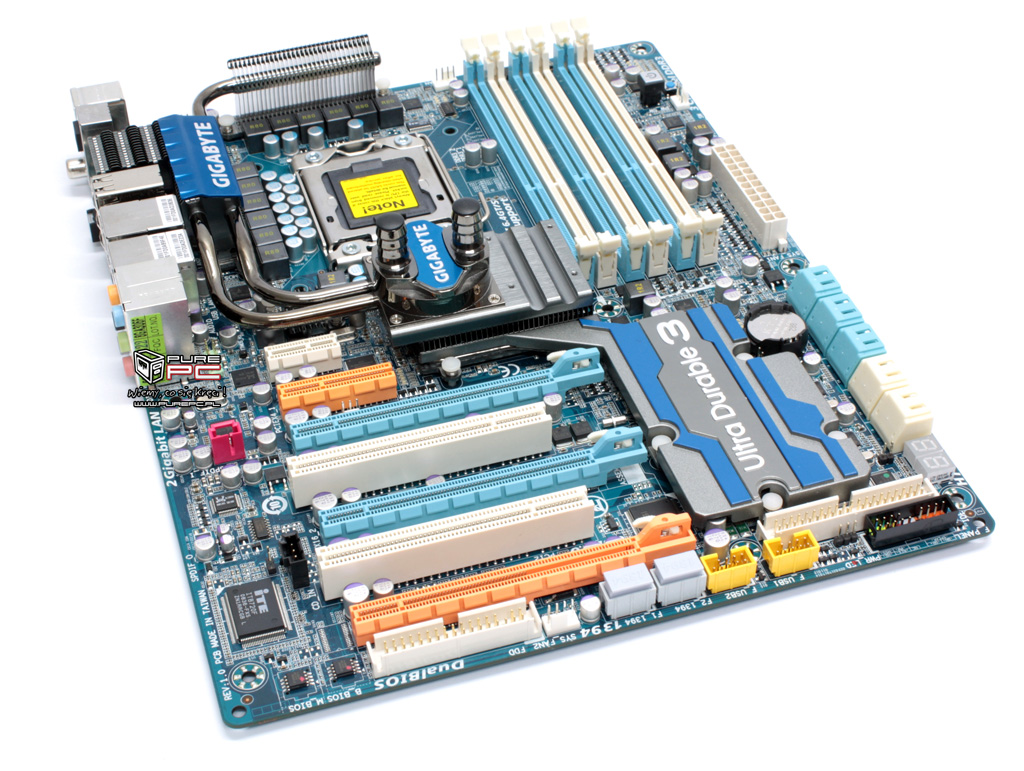

Płyta jest wykonana w niebieskim odcieniu z białymi wstawkami. Szczególną uwagę przyciąga radiator chłodzący komponenty płyty, który przebiega przez całą płytę główną.
Do wyprodukowania płyty X58 Extreme zastosowano technologię Ultra Durable 3, która przewiduje użycie dwukrotnie większej ilości miedzi w PCB, aniżeli ma to miejsce w zwykłych płytach. Ma to na celu obniżenie temperatury podczas pracy oraz zwiększenie możliwości prądowych zasilania płyty. Dodatkowo UD3 wykorzystuje najwyższej klasy kondensatory, cewki oraz mosfety.

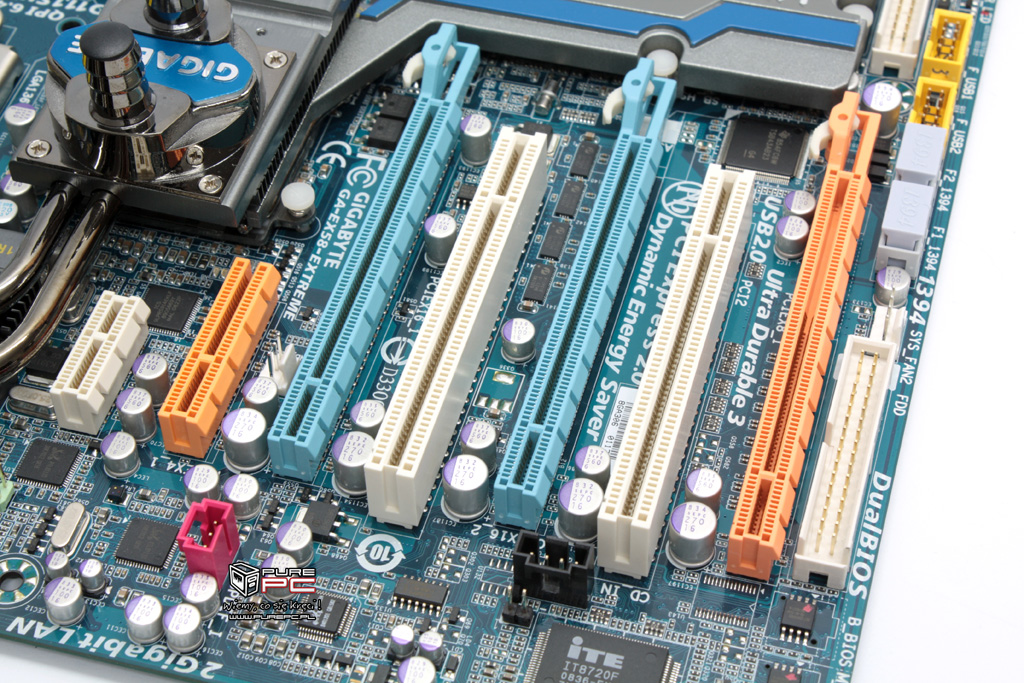

Trzy sloty PCI-E x16 oddzielone są między sobą slotami PCI. Nie jest to do końca dobrym rozwiązaniem, gdyż w przypadku użycia dwóch kart graficznych, automatycznie wyzbywamy się możliwości użycia któregokolwiek ze slotów PCI.

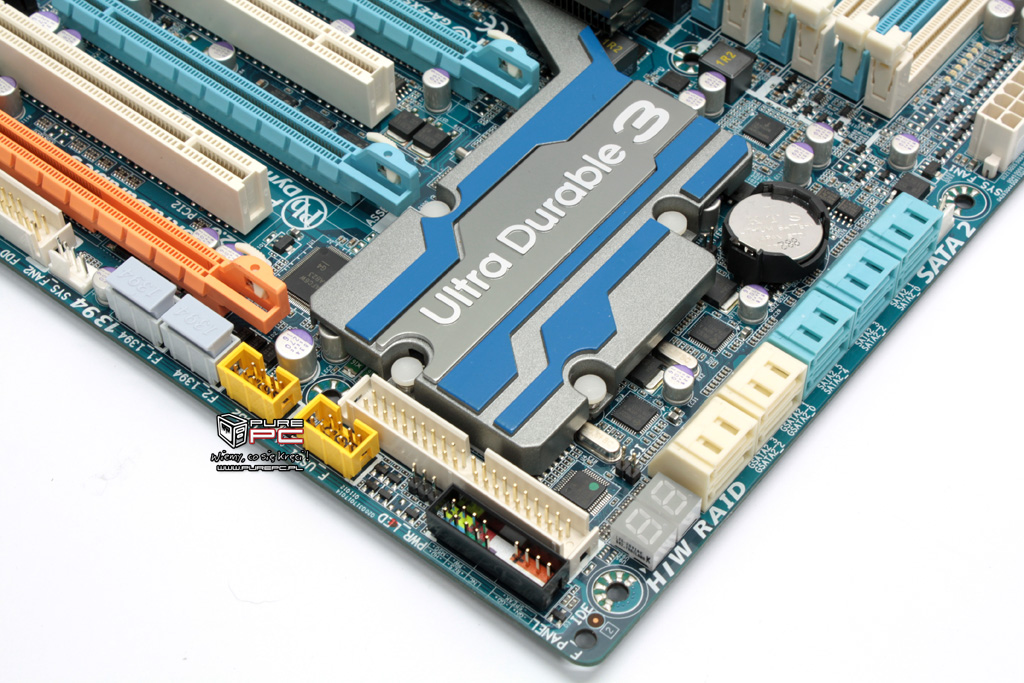

W prawym dolnym rogu znajduje się aż dziesięć portów SATA! Bardzo przydatna rzecz dla maniaków macierzy dyskowych. Zaraz obok nich, umieszczono wyświetlacz LED dla sygnałów POST.

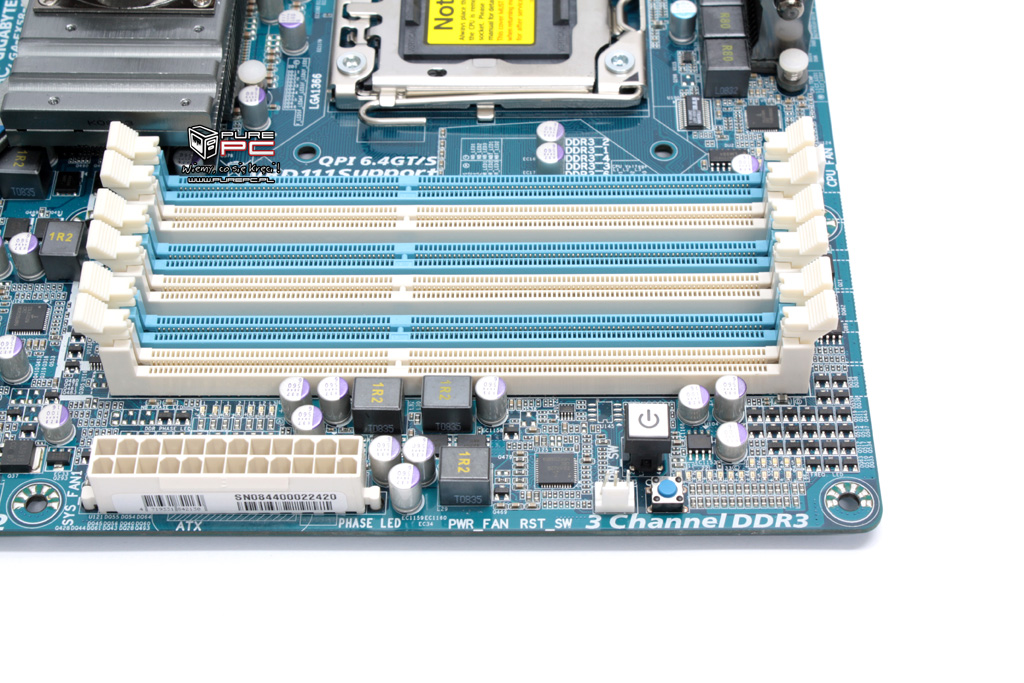

Odmienną pozycję uzyskały przyciski Power oraz Reset. Nie znajdują się w już w dolnej części płyty, tylko w okolicach wtyczki ATX. Nie jest to zbyt wygodne rozwiązanie, gdyż właśnie przewód zasilający potrafi skutecznie przeszkadzać w dostępie do przycisków.
Dla pamięci zastosowano dwie fazy zasilania.

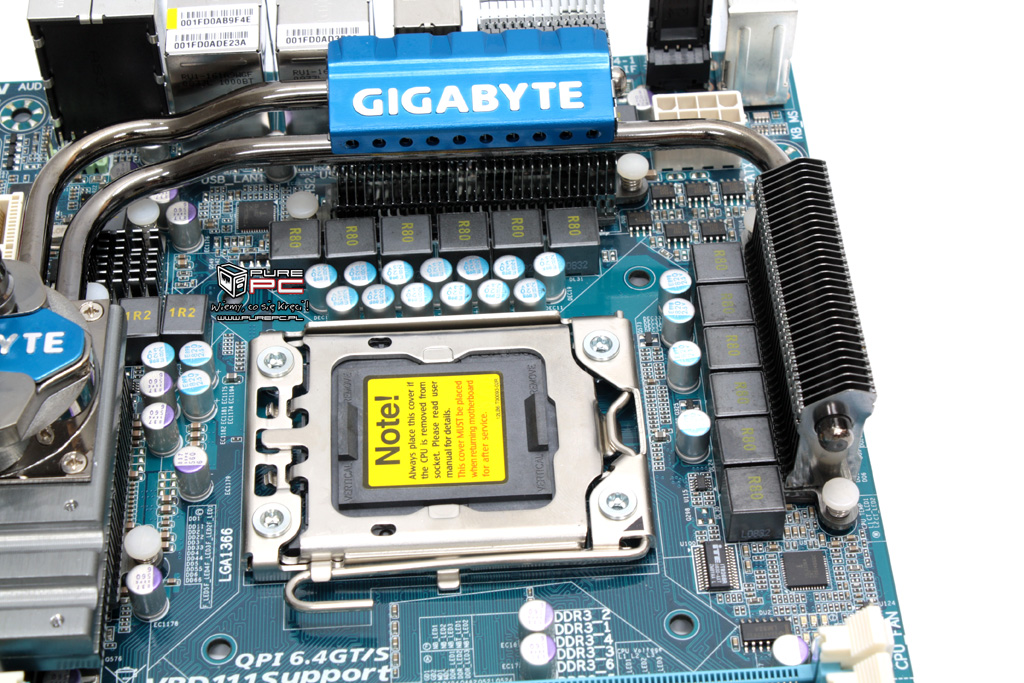

Sekcja zasilania procesora pozostała analogowa. Mamy tutaj do dyspozycji dwanaście faz. Radiatory chłodzące mosfety nie są zbyt wysokie, dlatego nie będą jakoś szczególnie przeszkadzać podczas montażu dużych radiatorów na procesorze.

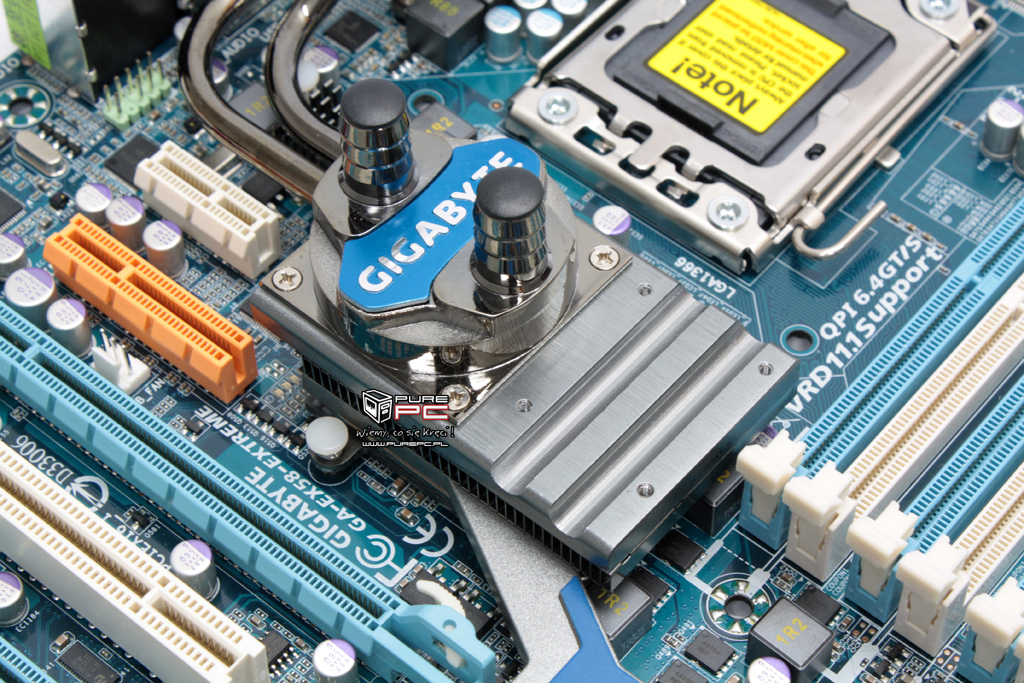

Do radiatora nad układem IOH dochodzą dwie rurki cieplne, które transportują energię z sekcji zasilania oraz chipsetu ICH. Wyposażony jest on dodatkowo w blok wodny oraz miejsce na dodatkowy, duży radiator zwiększający powierzchnię oddawania ciepła.

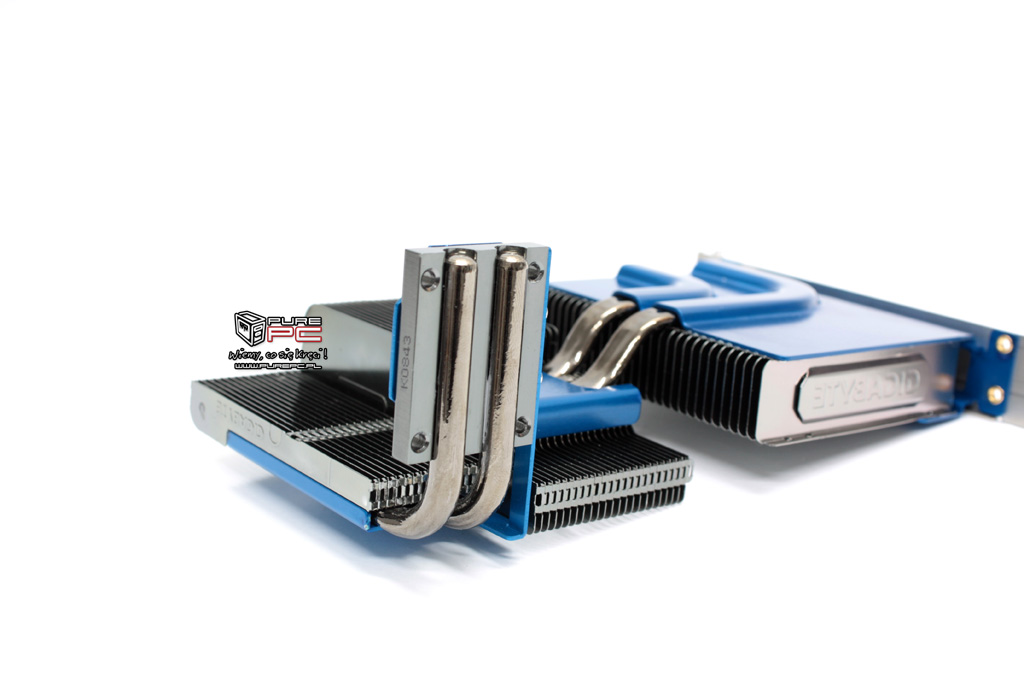

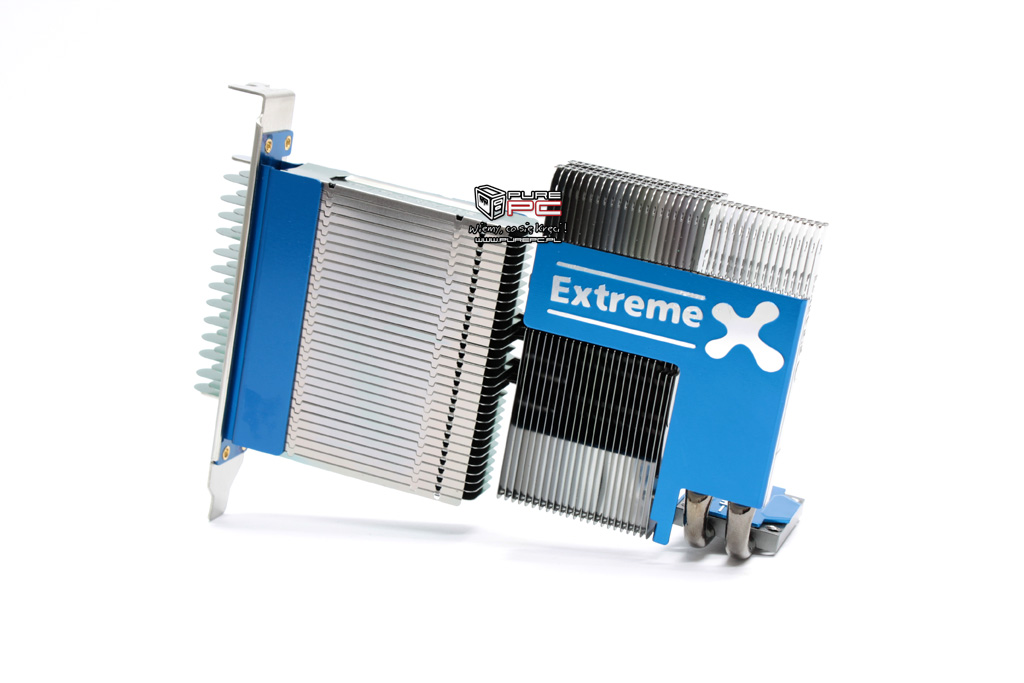

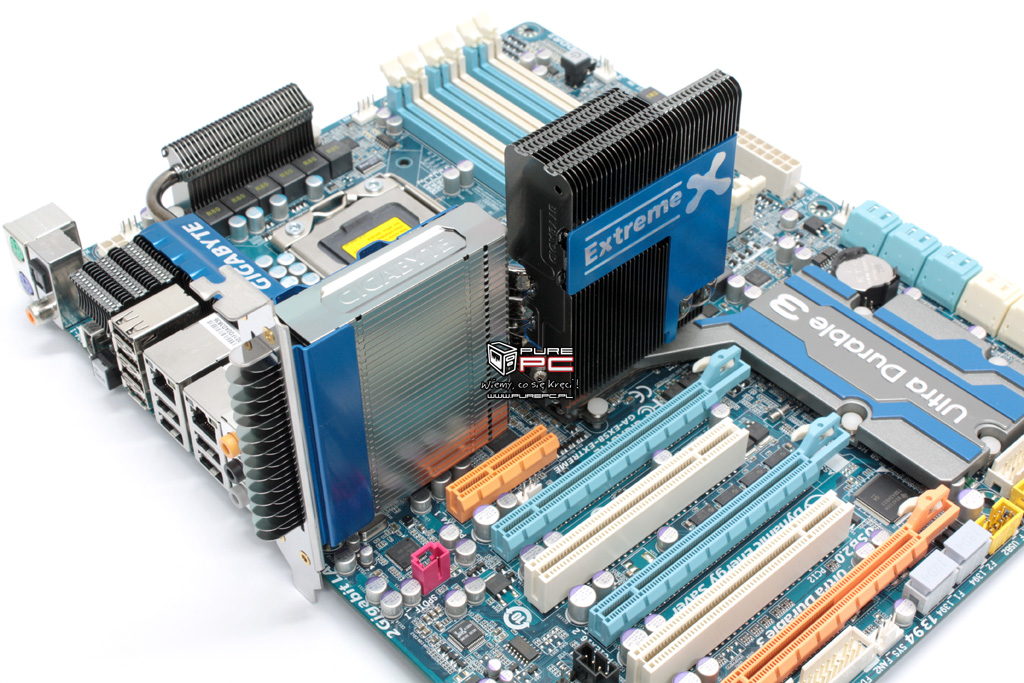

Dodatkowy radiator posiada w podstawie dwie rurki heat-pipe, które rozprowadzają odbierane ciepło po całej powierzchni aluminiowego radiatora. Ze względu na swoje rozmiary i budowę, zajmuje on cały jeden slot dla kart rozszerzeń.

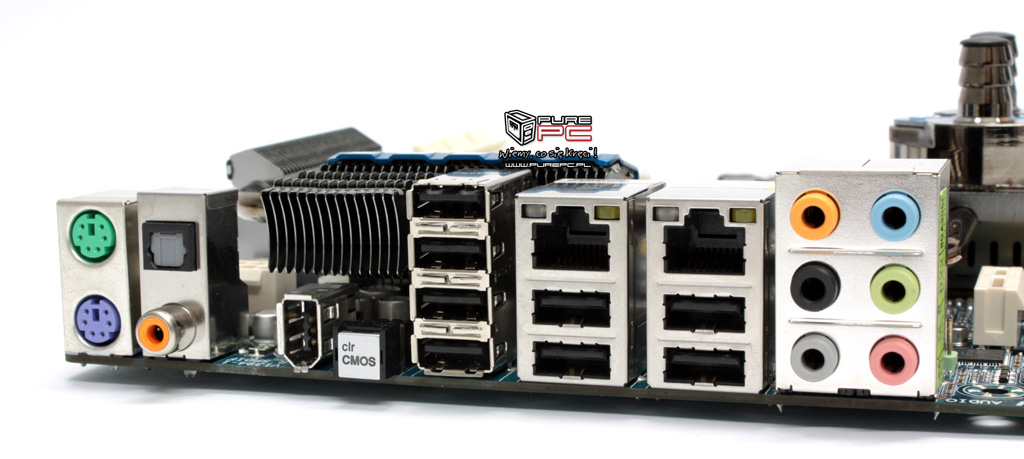

Na tylnym panelu otrzymujemy aż osiem portów USB, przez co raczej nie będziemy zmuszeni podłączać dodatkowego śledzia z wyprowadzeniami z płyty głównej. Prócz tego znalazło się miejsce dla portów PS/2, wyjść/wejść audio oraz dwóch sieciówek.
Akcesoria

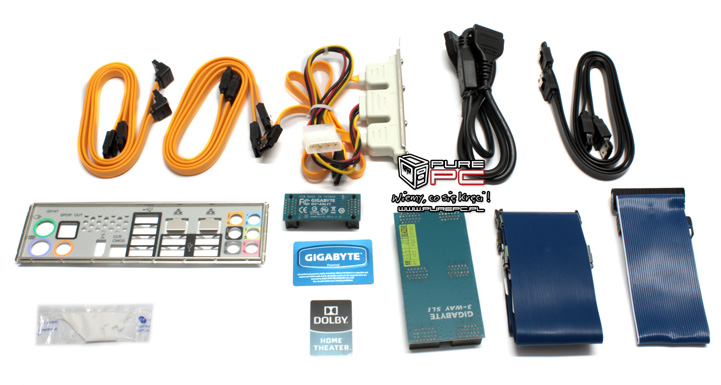

W wyposażeniu płyty prócz standardowego okablowania dostajemy wyprowadzenie portów SATA poza obudowę na dodatkowym śledziu, małą saszetkę pasty termoprzewodzącej oraz dwa mostki do SLI.
Specyfikacja
| Chipset | Intel X58 |
| Obsługiwane procesory | Core i7 |
| Liczba slotów RAM | 6 x DDR3 (Max 24GB) |
| Liczba slotów PCI-E | 3 x PCI-E x16, 1 x PCI-E x1, 1 x PCI-E x4 |
| Liczba slotów PCI | 2 |
| Obsługa CrossFire/SLI | Tak (x16 + x16) |
| Liczba złącz SATA | 10 |
| Wersja złącz SATA | 2.0 (3.0 Gb/s) |
| RAID | Tak – RAID 0, 1, 5, 10 (Intel Matrix) |
| Liczba kanałów ATA | 1 (ATA 133) |
| LAN | 2 x 10/100/1000 Mb/s |
| Dźwięk | 7.1 Realtek ALC889 High Definition |
| Liczba portów USB | 12 (4 na płycie oraz 8 tylnym panelu) |
| IEEE1394 | Tak (2 złącza) |
| Format płyty | ATX |
BIOS
- QPI: 100 - 1200 MHz
- Vcore: 0.50 – 1.90 V
- Vdram: DDR3 1.30 - 2.60 V
- IOH Voltage: 1.00 - 2.00 V
- QPI/VTT: 1.1 - 2.00 V
