Test MSI-Z77A-GD65 Gaming - Wejście smoka na LGA 1155

MSI Z77A-GD65 Gaming - Budowa i wyposażenie

MSI zostało założone w 1986 roku, zaś główna siedziba firmy mieści się aktualnie na Tajwanie. Pierwsza płyta główna w historii marki jaka pozwalała na podkręcanie była dedykowana procesorom z rodziny Intel 286, ale wówczas nikt raczej nie traktował overclockingu priorytetowo. Dzisiaj sytuacja wygląda zupełnie inaczej, czego producent jest świadomy i rozwija swoje modele przeważnie w tym kierunku. Oprócz płyt głównych oferta MSI zawiera też karty graficzne, AiO oraz komputery przenośne.

Specyfikacja techniczna MSI Z77A-GD65 Gaming:

• Mostek południowy: Intel Z77
• Obsługiwane procesory: Intel Core i3 / i5 / i7 / Pentium / Celeron
• Format płyty: ATX
• Ilość slotów pamięci: 4x DDR3
• Maksymalna ilość pamięci: 32 GB
• Maksymalne taktowanie pamięci: 3200 MHz
• Karta sieciowa: 1x 10/100/1000 Mb/s (Killer E2205)
• Kodek dźwiękowy: Realtek ALC898
• Obsługa CrossFire / SLI: Tak / Tak (x16/x8 lub x8/x4/x4)
• RAID: Tak (RAID 0, 1, 5 i 10)
• PCI-Express 3.0 x16: 3
• PCI-Express 2.0 x1: 4
• Sloty PCI: 3
• SATA III: 2 (Z77) + 2 (ASMedia)
• SATA II: 4 (Z77)
• eSATA III: Brak
• Kanały ATA: Brak
• Ilość wtyczek wentylatorów: 5 (1 dla CPU i 4 dla obudowy)
• Liczba portów USB 2.0: 10 (6 na płycie i 4 na tylnym panelu)
• Liczba portów USB 3.0: 4 (2 na płycie i 2 na tylnym panelu)
• Cena: ~725 zł

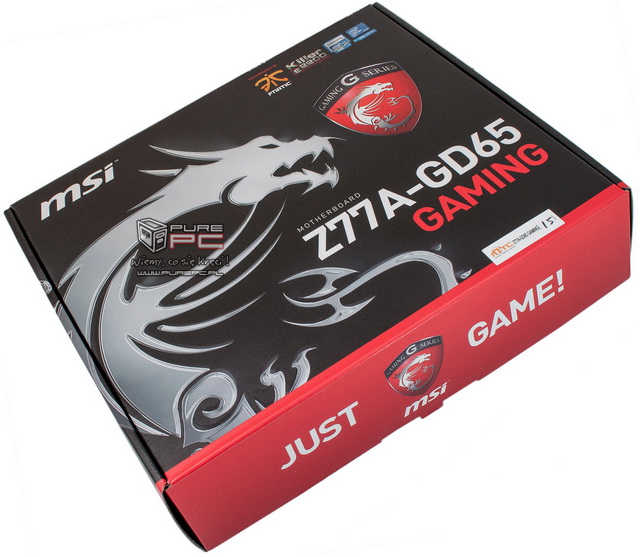

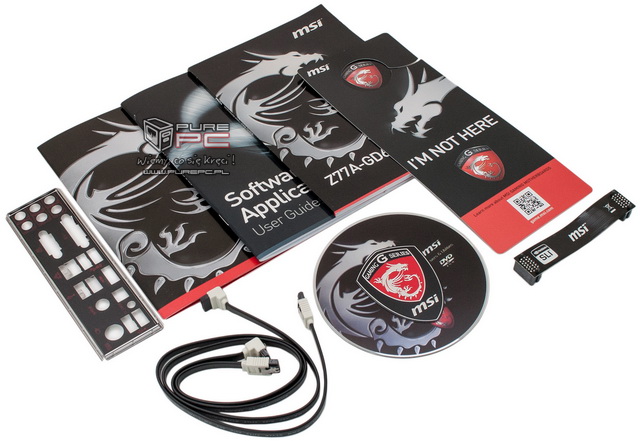

Opakowanie MSI Z77A-GD65 Gaming jest czarno-czerwone, a znaczną część pokrywy zajmuje szaro-biały smok i logosy, które nadają mu nietuzinkowego charakteru. Wewnątrz paczki oprócz czterech kabelków SATA, instrukcji obsługi, płyty ze sterownikami oraz maskownicy portów, znajdziemy również dodatkowe ulotki z opisami oprogramowania i zastosowanych technologii. Nie zabrakło także mostka SLI oraz zestawu kabelków do pomiarów napięć przez V-Check Points. Modele z serii Gaming przeznaczone są specjalnie dla graczy, więc do kompletu dorzucono wywieszkę z informacją typu: „nie ma mnie” i „przepraszam, jestem zajęty”, ale tylko w języku angielskim.

MSI stosuje w swoich płytach głównych szereg autorskich rozwiązań, wśród których znajdziemy między innymi OC Genie II, czyli w wielkim skrócie: system automatycznego podkręcania podzespołów bazowych. Każda konstrukcja oznaczona logiem Military Class III posiada też komponenty zgodne z normą MIL-STD-810G: kondensatory Hi-c CAP, układy DrMOS II oraz cewki SFC (Super Ferrite Choke). Zdaniem producenta, powinno to zapewnić urządzeniom bezawaryjną pracę i stabilność w trakcie overclockingu. Nie zabrakło także technologii szybkiego ładowania urządzeń mobilnych przez USB (Super Charger) czy Live Update Online do aktualizacji BIOS/UEFI i sterowników za pośrednictwem internetu. Płyta obsługuje technologie CrossFireX oraz SLI, pozwalając na uruchomienie konfiguracji trzech (x8/x4/x4) lub dwóch kart graficznych (x8/x8), wspiera też Lucid Virtu Universal MVP.

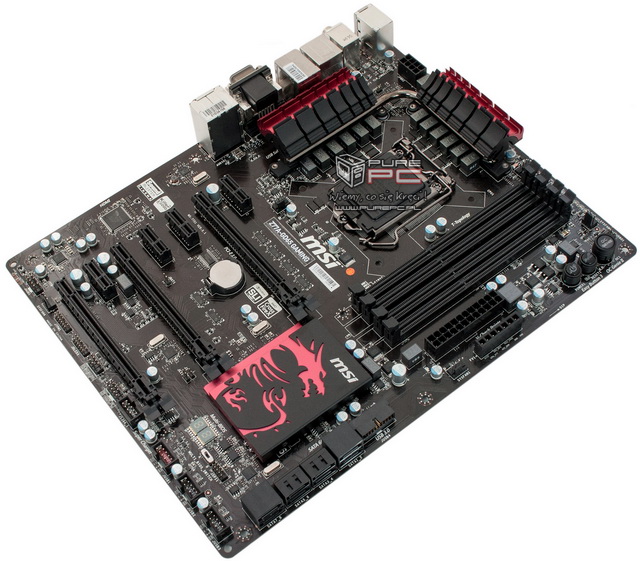

Kolorystyka MSI Z77A-GD65 Gaming odbiega od typowych modeli z "niebieskiej" serii Military Class III, bowiem PCB jest czarno-brązowe, natomiast wszystkie sloty i wtyczki są koloru czarnego. Nawet banki poszczególnych kanałów pamięci nie zostały wyróżnione, ale bardzo ciekawie prezentują się czerwono-czarne radiatory z podobizną smoka (mostek południowy), które zostały połączone rurką heat-pipe (tzw.: Dragon Heat-Sink). Efektowny wygląd nie powinien być ważniejszy od skuteczności chłodzenia, jednak nie spodziewamy się wysokich temperatur ponieważ, ponieważ cały system wygląda dość solidnie.

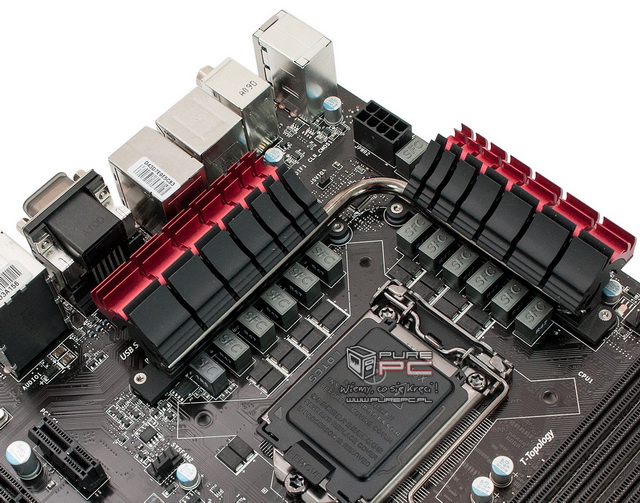

W górnej krawędzi laminatu znajdziemy 8-pinową wtyczkę EATX 12V, radiatory sekcji zasilania w układzie 8+3+2 (CPU / iGPU / IO) i złącze wentylatora procesora. Dalej czekają cztery banki pamięci DDR3, mogące według specyfikacji obsłużyć moduły o maksymalnym taktowaniu 3000 MHz, aczkolwiek po wgraniu najnowszego BIOS-u dostępny jest tryb 3200 MHz. W prawym rogu umieszczono kolejne złącze dla wentylatora oraz szereg diod - Debug LED. Producent wyposażył Z77A-GD65 GAMING w kartę sieciową Killer E2205 z Advanced Stream Detect, która automatycznie przyznaje wyższy priorytet pakietom związanym z grami komputerowymi, zapewniając niższe pingi w grach.

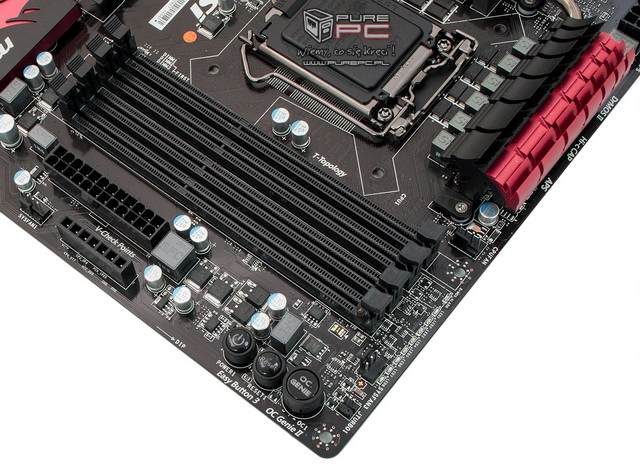

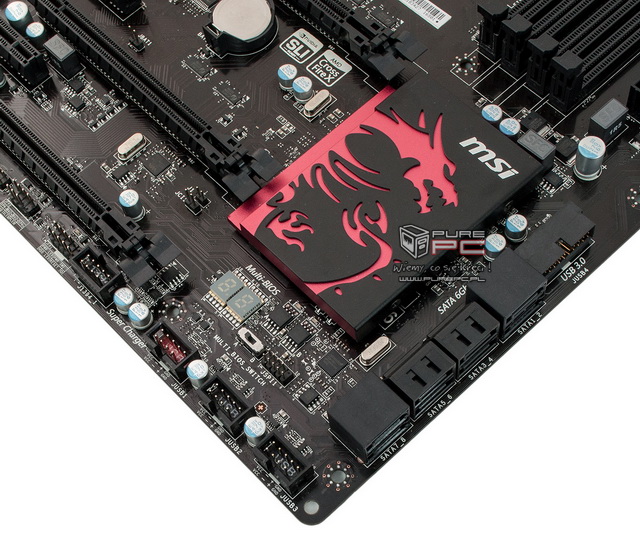

Obok slotów pamięci RAM znalazły się przyciski Power, Reset i OC Genie, złącze zasilania ATX 24-pin, wtyczka wentylatora obudowy oraz V-Check Points. Ostatni element to bardzo ciekawe rozwiązanie, szczególnie przydatne podczas overclockingu, pozwalające na kontrolę i monitorowanie napięć za pomocą zewnętrznego urządzenia. Wystarczy podłączyć woltomierz, żeby na bieżąco bez dodatkowego oprogramowania sprawdzić napięcie procesora czy zintegrowanej karty graficznej. Chipset jest chłodzony przez płaski radiator, trochę większy w porównaniu do odpowiedników z serii Military Class III. Obok mamy jeszcze wtyczkę USB 3.0 usytuowaną wzdłuż laminatu oraz osiem portów SATA - cztery SATA 3.0 Gb/s i dwa SATA 6.0 Gb/s obsługuje Intel Z77, natomiast dwa dodatkowe SATA 6.0 Gb/s kontroler ASMedia ASM1061.

Trzy wtyczki USB 2.0 umożliwiają podłączenie dodatkowych sześciu portów USB 2.0, znajdziemy tu również wyświetlacz kodów POST oraz przełącznik zmiany układów BIOS (MultiBIOS) między podstawowym i zapasowym. Dalej znajdziemy złącze IEEE 1394 FireWire, wtyczki przedniego panelu obudowy (Power, Reset itp.) oraz Voice Genie. Na MSI Z77A-GD65 dostępne są cztery PCI Express x1 oraz trzy PCI Express x16, chociaż tylko jedno w najnowszej wersji (3.0). Pod slotem PCI Express 3.0 została umieszczona bateryjka BIOS, zaś wsparcie dla SLI / CrossFirex jest tutaj standardem.

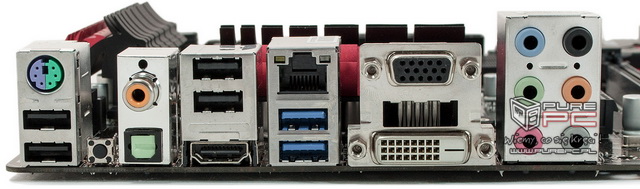

Na tylnym panelu znajdziemy złącze PS/2 dla myszy lub klawiatury oraz 2x USB 2.0, zoptymalizowane pod peryferia dla graczy (dodatkowa warstwa złota itp.). W tym miejscu umieszczono też przycisk Clear CMOS i dwa wyjścia S/PDIF - koncentryczne oraz cyfrowe. Dalej mamy 2x USB 2.0, HDMI, RJ-45 LAN, następnie 2x USB 3.0, VGA oraz DVI-D, czyli w sumie otrzymujemy wyjścia dla zintegrowanej z procesorem karty graficznej. MSI umieściło na MSI Z77A-GD65 Gaming także dobrej jakości kartę dźwiękową z obsługą technologii Sound Blaster Cinema, dzięki czemu dźwięk przestrzenny usłyszymy nawet w słuchawkach stereofonicznych.

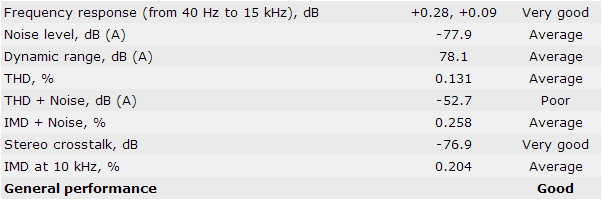

Do przeprowadzenia testów układu dźwiękowego posłużyła nam wysokiej klasy karta ASUS Xonar Phoebus, której wejście liniowe podłączyliśmy do wejścia głośników na płycie głównej. Pomiar odbył się w programie RMAA 6.2.5. (RightMark Audio Analyzer), jako że subiektywne testy odsłuchowe zawsze wzbudzają pewne wątpliwości. Ucho redaktora musiało więc ustąpić miejsca obiektywnej ocenie przeprowadzonej przez dedykowany temu celowi program, czego efekty możecie zobaczyć w poniższej tabeli:
