Test ASUS Maximus V Extreme - Stworzona do overclockingu

ASUS Maximus V Extreme - Budowa i wyposażenie

ASUS został założony w 1989 roku przez czterech informatyków, którzy wcześniej pracowali w Acer, aczkolwiek faktyczny debiut firmy z gotową ofertą nastąpił dopiero kilka miesięcy później. Dzisiaj tajwańska korporacja jest jedną z największych w branży i dostarcza na rynek rozwiązania z rożnych segmentów, wśród których najsilniejszy nacisk położony został na urządzenia mobilne oraz komponenty bazowe. Płyty główne i karty graficzne ASUS nadal pozostają ważnym filarem działalności spółki, która stale ulepsza oraz modyfikuje swoje rozwiązania.

Specyfikacja techniczna ASUS Maximus V Extreme:

• Mostek południowy: Intel Z77
• Obsługiwane procesory: Intel Core i3 / i5 / i7 / Pentium / Celeron
• Format płyty: Extended-ATX (30,5 cm x 27,2 cm)
• Ilość slotów pamięci: 4x DDR3
• Maksymalna ilość pamięci: 32 GB
• Maksymalne taktowanie pamięci: 3200 MHz
• Karta sieciowa: 10/100/1000 Mb/s
• Karta Wi-Fi: 802.11 a/b/g/n
• Bluetooth: v4.0/3.0+HS
• Kodek dźwiękowy: Realtek ALC898
• Obsługa CrossFire / SLI: Tak / Tak
• RAID: Tak (RAID 0, 1, 5 i 10)
• PCI-Express 3.0/2.0 x16: 5
• PCI-Express 2.0 x4: 1
• mini-PCI Express: 1
• SATA III: 2 (Intel Z77) + 4 (ASMedia)
• SATA II: 3 (Intel Z77)
• Ilość wtyczek wentylatorów: 8 (2 dla CPU i 6 dla obudowy)
• Liczba portów USB 2.0: 8 (4 na płycie i 4 na tylnym panelu)
• Liczba portów USB 3.0: 8 (4 na płycie i 4 na tylnym panelu)

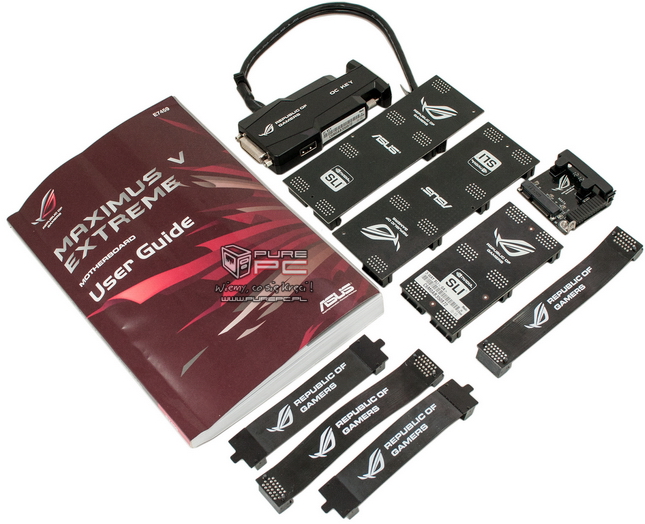

ASUS Maximus V Extreme otrzymujemy w czerwonym pudle słusznych rozmiarów, podobnie jak wszystkie płyty główne tego producenta należące do serii Republic of Gamers. Wewnątrz znajdziemy dwa osobne opakowania - jedno zawiera Maximus V Extreme, natomiast drugie różnego rodzaju akcesoria. Oprócz rzeczy tak oczywistych jak instrukcja obsługi, maskownica portów czy płyta ze sterownikami, dostajemy także moduł Bluetooth i WiFi z dwiema antenkami, cztery mostki SLI/CrossFireX, dodatkowe porty USB 2.0 i eSATA oraz OC Key, czyli narzędzie do podkręcania w czasie rzeczywistym.

ASUS w modelach z serii Republic of Gamers zastosował szereg ciekawych rozwiązań, usprawniających zarówno zasilanie procesora, jak i możliwości overclockingu. Wspomniany wcześniej OC Key pozwala na monitorowanie (OSD Monitor) oraz modyfikowanie (OSD TweakIt) ustawień systemowych w czasie rzeczywistym, dzięki graficznej nakładce wyświetlanej na ekranie monitora. Solidna cyfrowa sekcja zasilania Extreme Engine Digi+ II, została uzupełniona o wykonane w Japonii kondensatory 10K Black Metallic, umożliwiając bardzo precyzyjną regulację napięć. O ROG Connect oraz VGA Hotwire pisaliśmy już wcześniej, zaś Subzero Sense pozwala dokonać dokładnych pomiarów temperatur, nawet gdy spadną one mocno poniżej zera (LN2). Oczywiście, płyta obsługuje też technologie multi-GPU AMD CorssFireX i NVIDIA SLI, przyjmując do czterech kart graficznych.

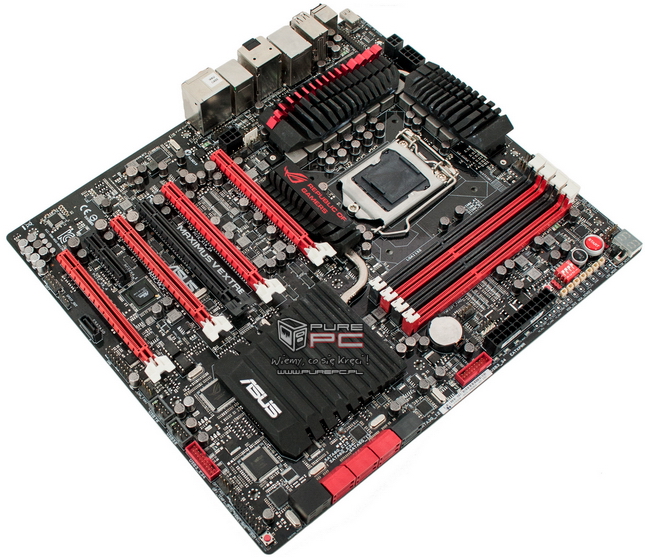

Kolorystyka Maximus V Extreme jest typowa dla modeli ASUS z górnej półki, więc mamy tu dwa dominujące kolory. Laminat, radiatory oraz część slotów jest czarna, natomiast czerwonym zaznaczone zostały PCI Express, wtyczki USB 3.0 oraz SATA 6.0 Gb/s. Nie uświadczymy również problemów z prawidłowym zamontowaniem np. dwóch kości pamięci w trybie dual channel, ponieważ każdy kanał jest innego koloru. Zatrzaski są nowego typu, więc ani duże chłodzenie, ani karta graficzna nie przeszkadzają w wymianie lub dołożeniu kości. Maksymalne taktowanie DDR3 podawane w specyfikacji na stronie producenta wynosi 2800 MHz, jednak po wgraniu najnowszego BIOS-u dostępne są tryby do 3200 MHz.

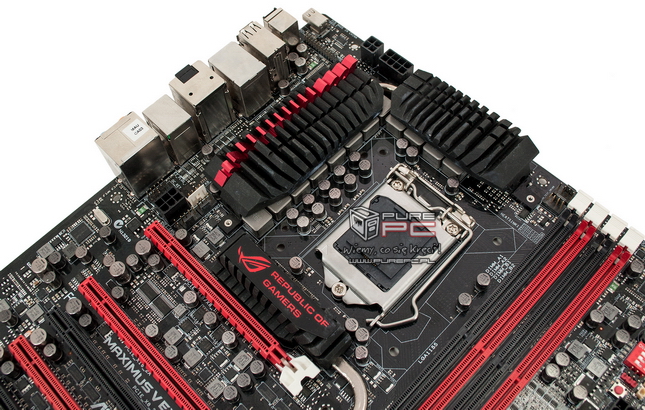

Obchód laminatu zaczynamy od górnej krawędzi, gdzie znajdziemy wtyczki zasilania EATX 12V 4-pin oraz 8-pin, a następnie potężne radiatory dwuczęściowej sekcji zasilania. ASUS Maximus V Extreme oferuje układ 8+4+2, czyli osiem faz dla procesora, cztery dla zintegrowanej grafiki i jeszcze dwie dodatkowe fazy dla pamięci RAM. Dalej znajdziemy dwa złącza wentylatorów procesora, cztery banki pamięci DDR3, ponownie wtyczkę dla wentylatora obudowy i wyświetlacz kodów POST. Dzięki formatowi Extended-ATX przy takim usytuowaniu poszczególnych elementów jest bardzo dużo miejsca dla rozbudowanego chłodzenia procesora. Do dyspozycji jest duża ilość złącz PCI Express - płyta jest zaprojektowana pod kątem multi-GPU, można na niej zamontować nawet cztery karty graficzne, które będą działać w trybie x8.

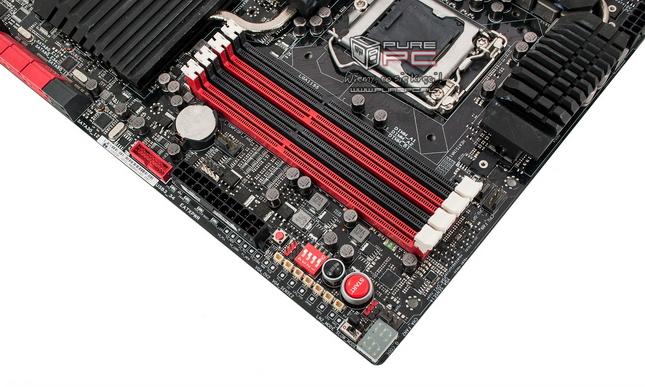

Wzdłuż bocznej krawędzi pod wyświetlaczem POST umieszczono przełącznik Slow Mode, zworkę trybu LN2 oraz przyciski Start i Reset. Dalej stacjonują przełączniki dla poszczególnych slotów PCI Express, wtyczki VGA Hotwire, przycisk GO i blok punktów do mierzenia napięcia za pomocą woltomierza. Następnie znajdziemy wtyczkę zasilania 24-pin, złącze USB 3.0, bateryjkę BIOS i kolejne złącze wentylatora. Obok płaskiego radiatora chłodzącego chipset spoczywa osiem slotów SATA, dwa czarne to SATA 3.0 Gb/s, a reszta jest SATA 6.0 Gb/s. ASUS Maximus V Extreme posiada dodatkowy kontroler SATA dlatego cztery złącza są obsługiwane przez chipset Intela, zaś kolejne cztery przez układ produkcji ASMedia. Czarny sześcian poniżej to wtyczki czujników Subzero, a na dole w samym rogu jest jeszcze przełącznik BIOS, ponieważ płyta została wyposażona w dwa układy BIOS.

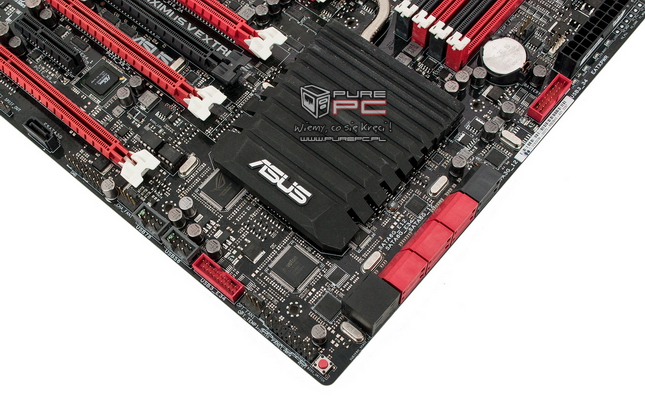

Dolna krawędź ASUS Maximus V Extreme już bardziej przypomina zwykłe płyty ATX, bowiem mamy tu cały szereg różnego rodzaju wtyczek. Zaczynając od prawego dolnego rogu - panel obudowy (power, reset itd.), złącze wentylatora razem z zasilaniem dla czujnika temperatury, wtyczka USB 3.0, dwa USB 2.0, kolejne zasilanie dla wentylatora oraz wtyczka SMB. Następnie znajdziemy pojedyncze SATA 3.0 Gb/s przeznaczone do podłączenia eSATA, natomiast na końcu panel audio dla obudowy oraz cyfrowe wyjście SPDIF. Ponad nimi mamy cały szereg slotów PCI Express, a nieopodal gniazda CPU jeszcze dwie wtyczki dla wentylatorów z czujnikiem temperatury oraz 6-pinową wtyczkę zasilania złącz PCI-Express.

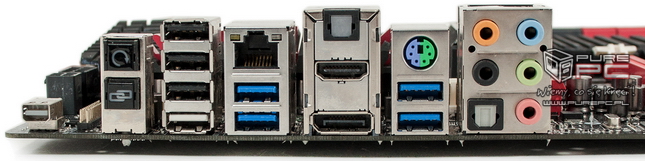

Na tylnym panelu znajdziemy wyjście Intel Thunderbolt, mini PCI Express dla modułu Bluetooth/Wi-Fi, przyciski Clear CMOS oraz ROG Connect. Następnie natrafiamy na blok czterech USB 2.0 przy czym ostatnie służy również do wgrywania nowszych wersji BIOS za pomocą funkcji EZ Update. Dalej jest RJ-45 LAN, dwa USB 3.0 obsługiwane przez kontroler ASMedia, następnie optyczne wyjście S/PDIF i wyjścia HDMI oraz DisplayPort dla zintegrowanej z procesorem karty graficznej. Znajdziemy tu również jedno PS/2 dla klawiatury lub myszy, a pod nim kolejne dwa porty USB 3.0 z tym, że obsługiwane przez chipset Intel Z77. Na końcu mamy wyjścia karty dźwiękowej Realtek ALC898 w systemie 7.1.

Do przeprowadzenia testów układu dźwiękowego posłużyła nam wysokiej klasy karta ASUS Xonar Phoebus, której wejście liniowe podłączyliśmy do wejścia głośników na płycie głównej. Pomiar odbył się w programie RMAA 6.2.5. (RightMark Audio Analyzer), jako że subiektywne testy odsłuchowe zawsze wzbudzają pewne wątpliwości. Ucho redaktora musiało więc ustąpić miejsca obiektywnej ocenie przeprowadzonej przez dedykowany temu celowi program, czego efekty możecie zobaczyć w poniższej tabeli:
