Rzut okiem: DFI LanParty UT P45-T3RS
DFI jest bez wątpienia firmą, jakich niewiele pozostało na rynku. Jej konstrukcje nieodzownie kojarzą się z produktami z najwyższej półki i to nie tylko ze względu na stosunkowo wysokie ceny. Posiadać płytę z serii LanParty UT, to jak nabyć topowy model Ferrari, gdy znajomi mogą sobie tylko pomarzyć o takim luksusie popylając przez miasto Fiatem 126p. Dzisiaj przyjrzymy się bliżej konstrukcji opartej o ostatni chipset Intela dla wymierającego Socketu LGA 775. Platforma jest już wprawdzie leciwa i powoli odchodzi w zapomnienie, jednakże wciąż stanowi bardzo atrakcyjną pozycję dla wielu użytkowników potrzebujących zarówno najwyższej jakości, jak i wydajności przy rozsądnej cenie. Przekonajmy się zatem, w jakiej formie jest firma DFI oceniając jej możliwości na podstawie płyty głównej LanParty P45 UT T3R. Zapraszamy!
Autor: ryba - Marcin Rywak
Konstrukcji spod szyldu DFI na łamach naszego serwisu było już sporo i pomimo dobrej renomy, konstrukcje nie zawsze w pełni spełniały nasze oczekiwania. Czasem zbyt prężne działania idące w kierunku overclockingu i zwiększania wydajności na dobrą sprawę bardziej psuły ogólną sytuację, niż ją poprawiały.
Poniższe zdjęcie to nie złudzenie. Tak, płyta wygląda identycznie jak model P35 UT, który miał swoją premierę grubo ponad rok temu. Zmieniono jedynie chipset i wprowadzono kilka kosmetycznych poprawek – prawie udany przepis na nową płytę.
Na płycie znajdziemy trzy sloty PCI-E 16x. Dla firmy DFI to nic nowego, jednak dla chipsetu P45 to ciężki orzech do zgryzienia. W momencie, gdy używamy tylko jednej karty graficznej, używamy górnego slotu o prędkości 16x. Dla dwóch kart graficznych górny oraz środkowy pracują już tylko z prędkością 8x. Dolny slot natomiast udostępnia tylko cztery fizyczne linie PCI-E.
Oczywiście w tego typu konstrukcji nie mogło zabraknąć wyświetlacza POST oraz przycisków Power/Reset. Miłym akcentem są równolegle ułożone do PCB porty SATA. Jak widać na zdjęciu, ich umiejscowienie jest jak najbardziej trafne. Przy ośmiu portach oszczędza to sporo miejsca na płytce drukowanej i ułatwia ułożenie kabli wewnątrz obudowy.
Banki pamięci RAM są położone dość niefortunnie. Wymiana modułów pamięci jest mocno utrudniona z włożoną kartą graficzną w górnym slocie. Gniazdo zasilania ATX 24pin oraz IDE znajdują się w prawidłowym miejscu, przy prawej krawędzi płyty.
W tej klasie płyt producenci przeważnie korzystają z cyfrowych sekcji zasilania dla procesora. Tutaj dostajemy dwa czterofazowe kontrolery napięcia. Dzięki nim, okolice procesora dostają dużo pustej przestrzeni, co umożliwia nam montaż fantazyjnie wielkich coolerów.

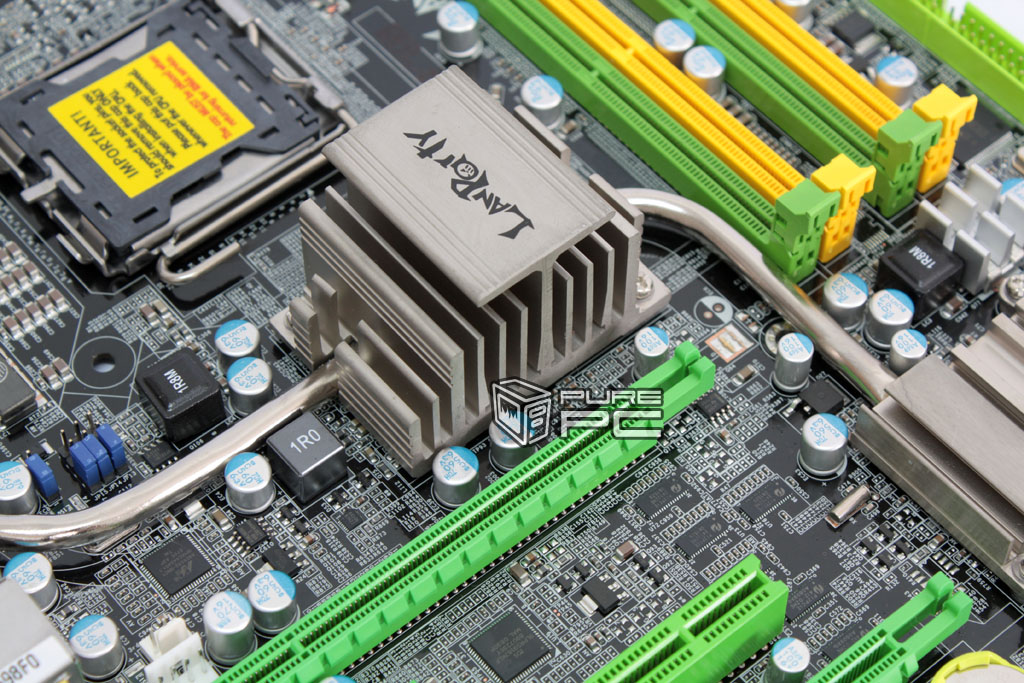

Pewnym rozczarowaniem jest system chłodzenia na płycie. W podstawowej wersji wszystko jest okej i nie możemy narzekać na jego wydajność, nawet po mocnym podkręceniu. Problem zaczyna się dopiero w momencie chęci wymiany któregoś z radiatorów na coś większego lub chłodzenie wodne. Wtedy musimy niestety ściągnąć wszystkie trzy radiatory, gdyż są połączone rurką heatpipe. Także albo wymienimy wszystkie radiatory, albo używamy standardowego rozwiązania.
Na tylnym panelu nie mamy zbytniego przepychu gniazd ze względu na mocno wysunięty w tę stronę radiator. Znajdziemy tu jedynie sześć portów USB, dwie sieciówki, FireWire i dwa porty PS/2.
Akcesoria
Wyposażenie dodatkowe jest dość ubogie, jak na klasę tej płyty. Otrzymujemy tylko kable SATA, ATA oraz Floppy w kolorze jaskrawozielonym, przejściówki zasilania SATA, maskownicę, książeczkę obsługi oraz płytę ze sterownikami.
Specyfikacja
| Chipset | Intel P45 |
| Obsługiwane procesory | Core 2 Duo, Core 2 Quad, Core 2 Extreme, Pentium D FSB 1333 / 1066 / 800 MHz |
| Liczba slotów RAM | 4 x DDR3 (Max 8GB) |
| Liczba slotów PCI-E | 3 x PCI-E x16, 1 x PCI-E x1 |
| Liczba slotów PCI | 3 |
| Obsługa CrossFire | Tak (8x + 8x) |
| Liczba złącz SATA | 6 |
| Wersja złącz SATA | 2.0 (3.0 Gb/s) |
| RAID | Tak – RAID 0, 1, 5, 10 (Intel Matrix) |
| Liczba kanałów ATA | 1 (ATA 133) |
| LAN | 1 x 10/100/1000 Mb/s |
| Dźwięk | 7.1 Realtek ALC885 High Definition |
| Liczba portów USB | 12 (po 6 na płycie oraz tylnym panelu) |
| IEEE1394 | Tak |
| Format płyty | ATX |
Bios
- FSB: 200 - 999 MHz
- Vcore: 0.9 – 1.6 V + 101-130%
- Vdram: DDR3 1.49 - 2.73 V
- NB Voltage: 1.14 - 1.74 V
- VTT: 1.20 - 1.60 V
