MSI Z270 Gaming M5 - Test płyty głównej dla wymagających graczy

MSI Z270 Gaming M5 - UEFI

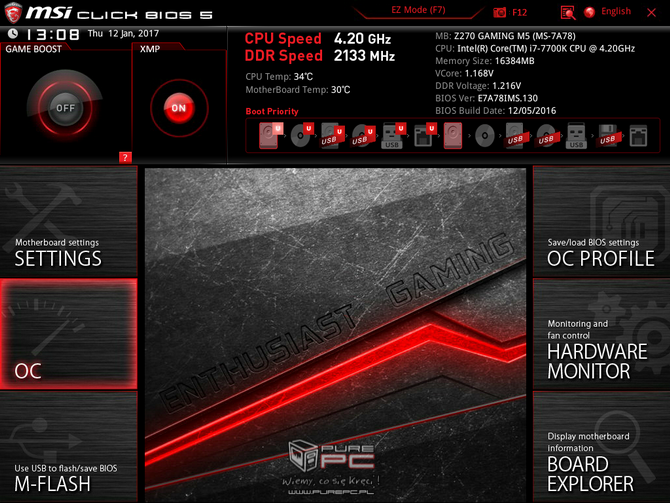

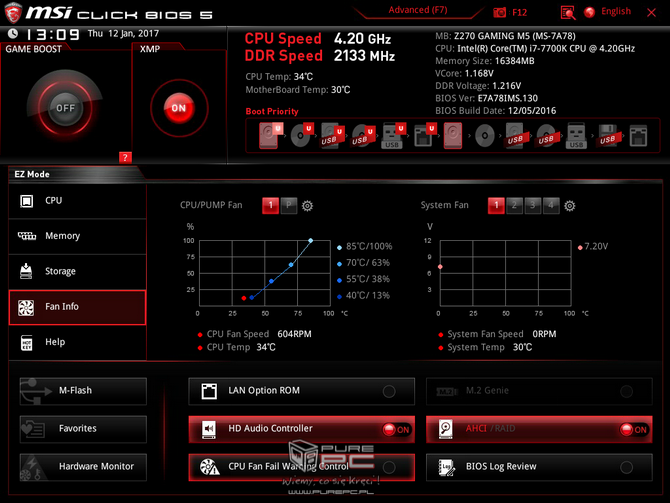

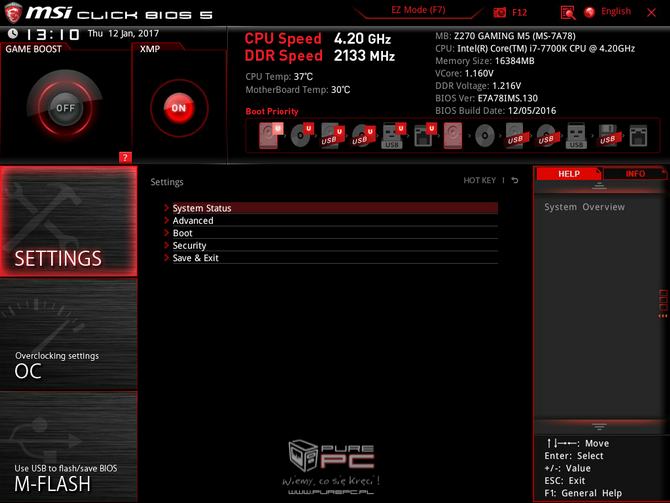

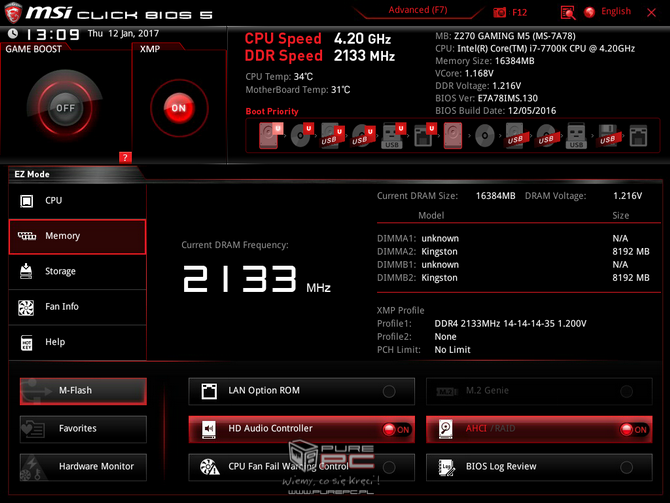

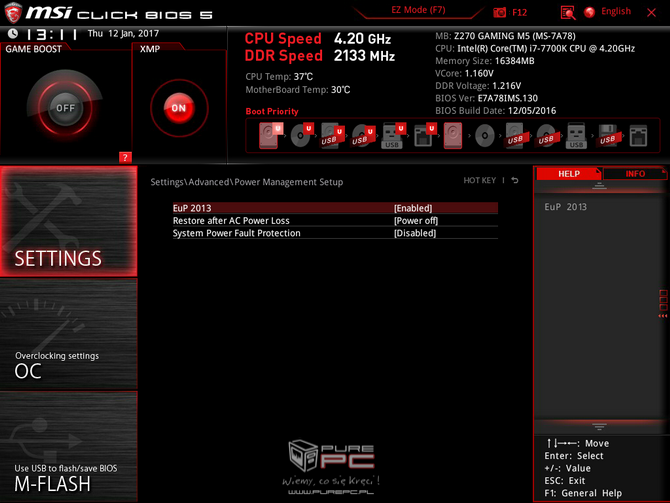

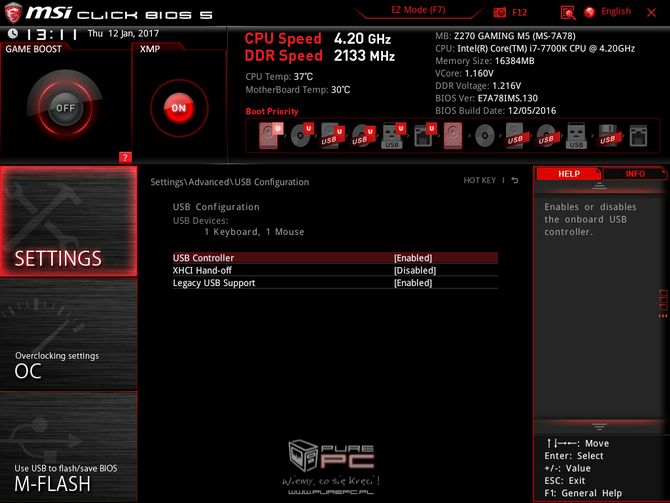

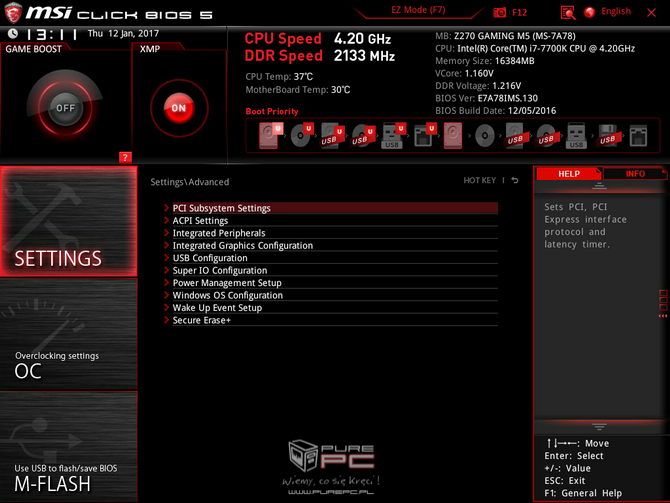

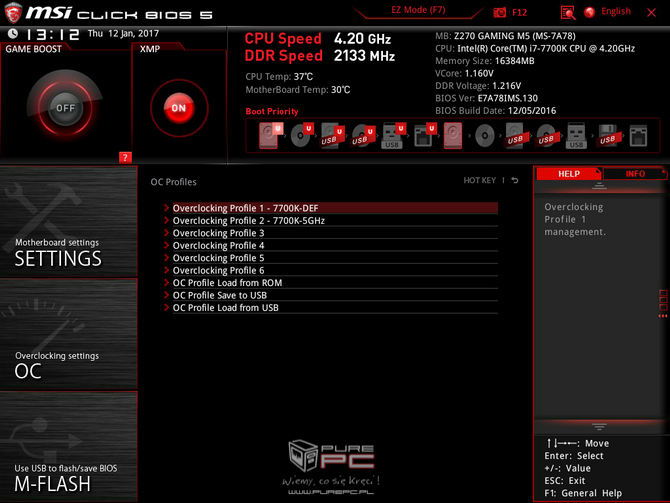

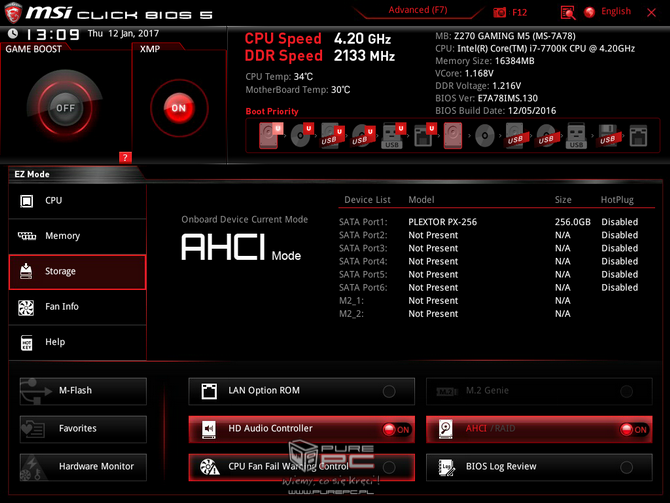

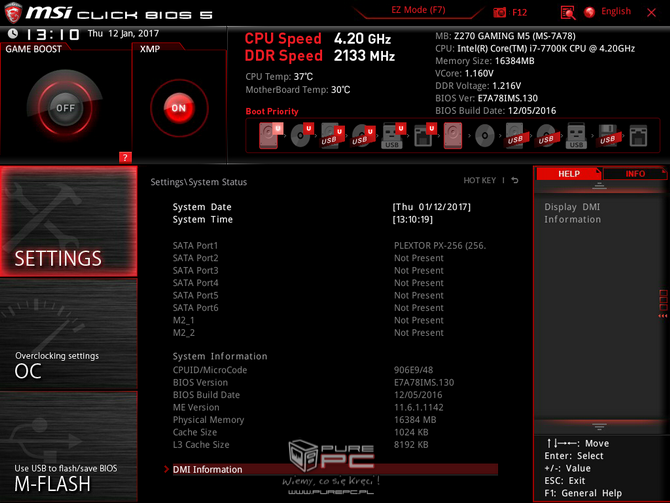

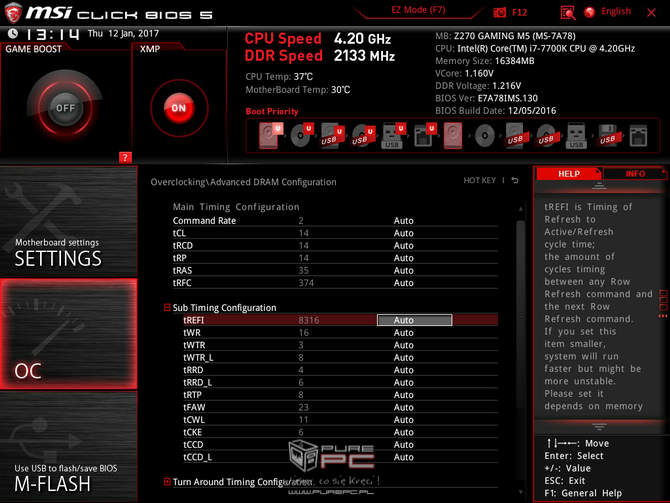

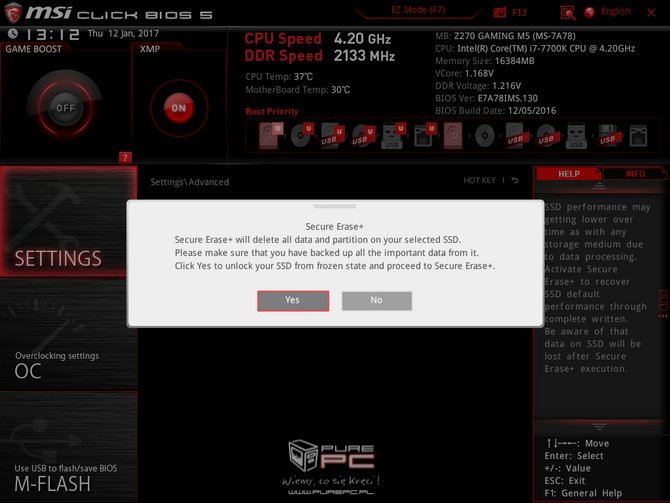

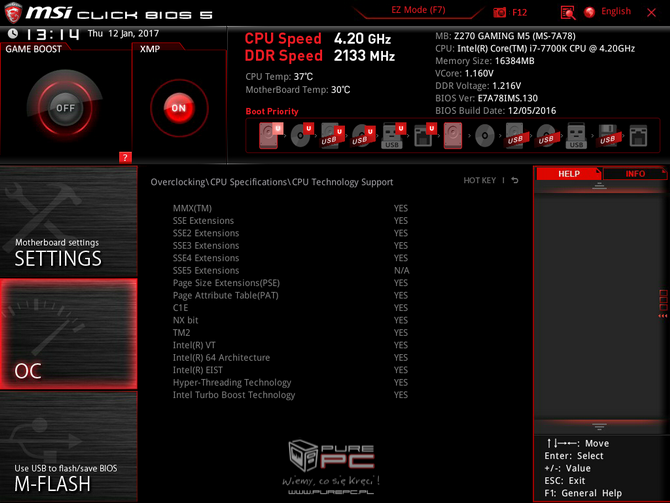

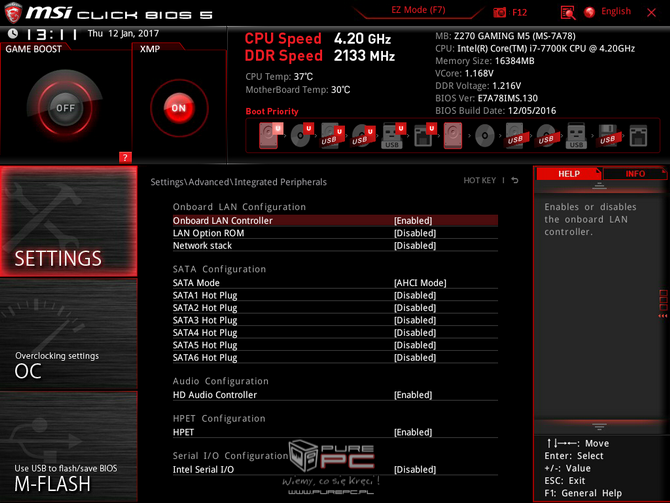

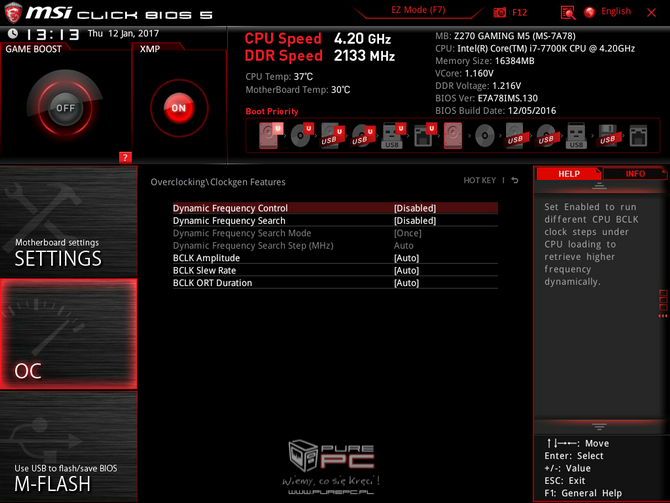

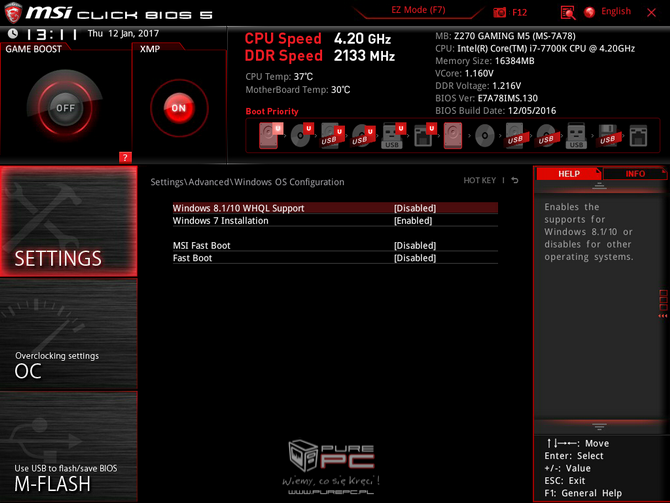

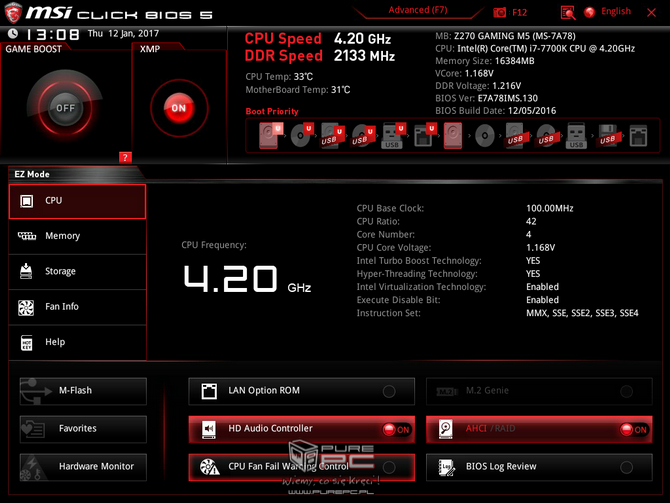

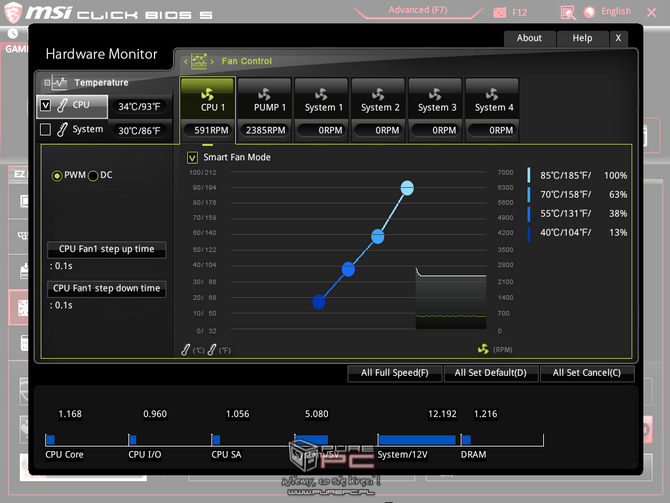

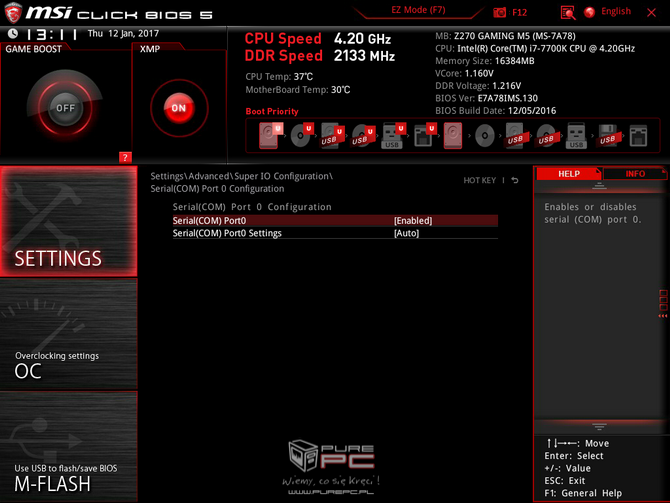

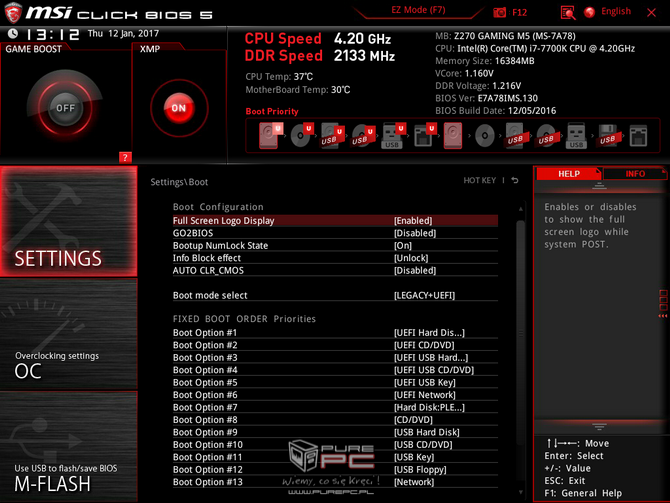

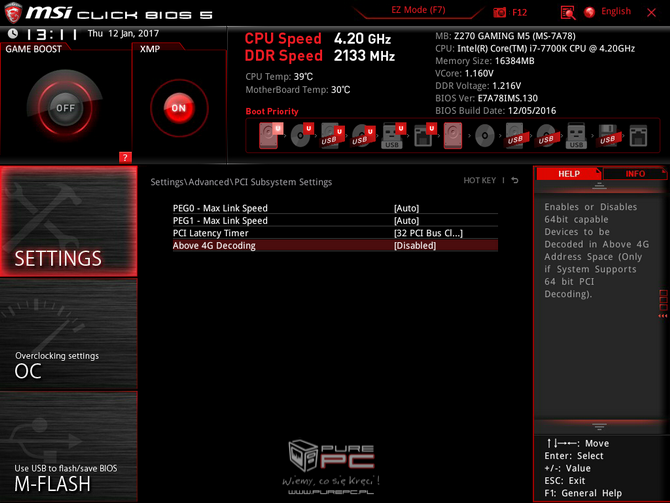

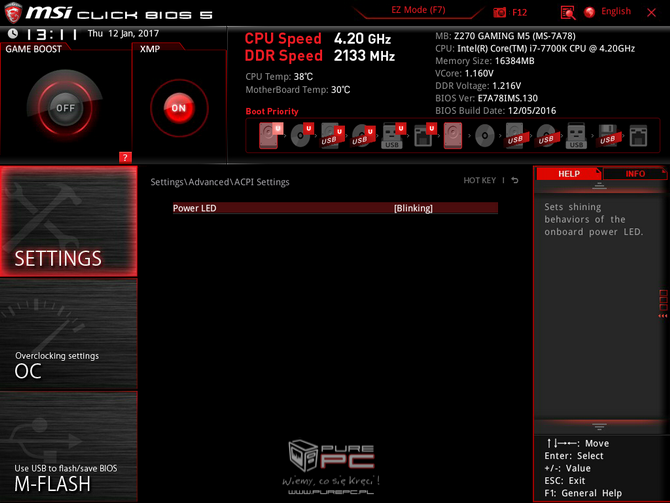

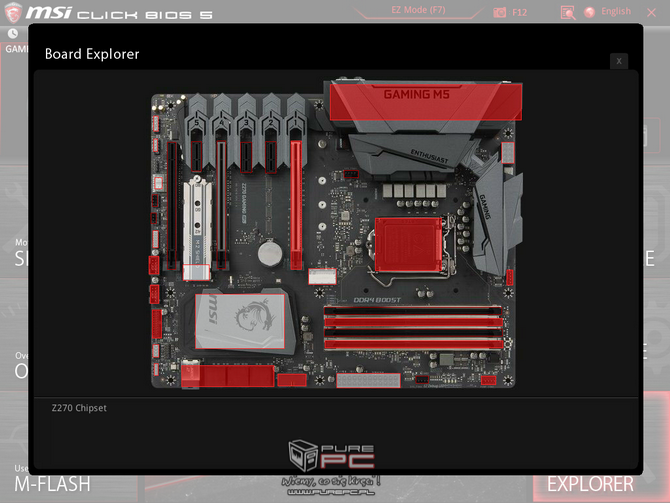

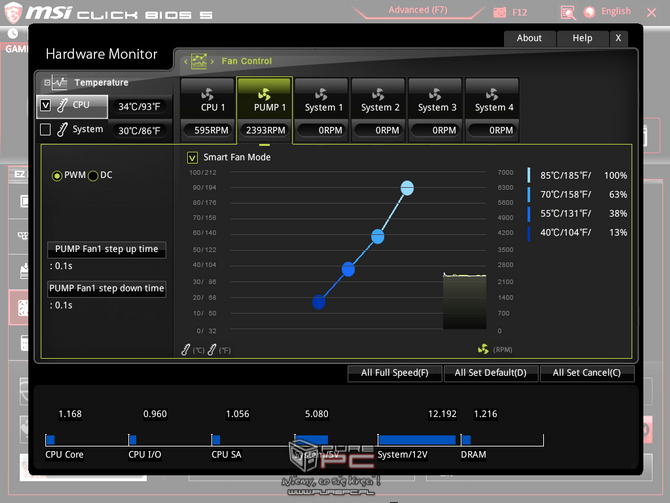

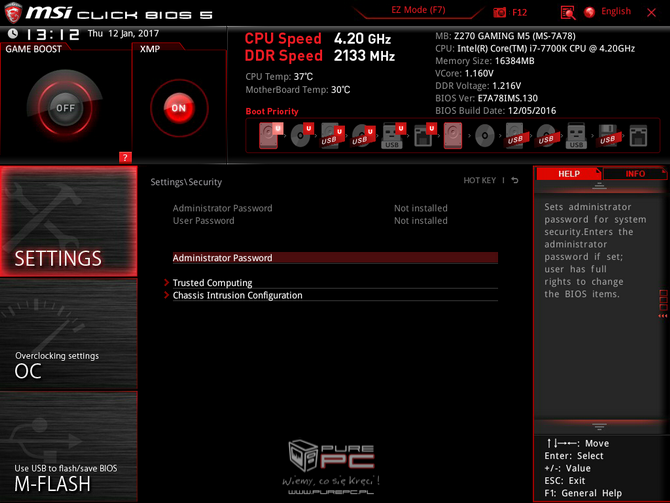

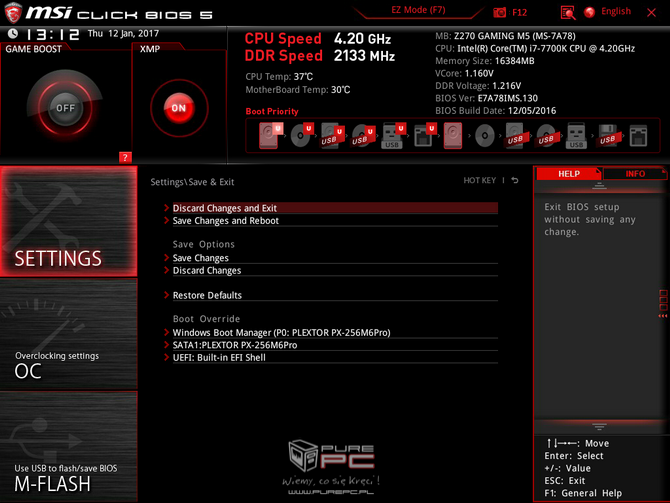

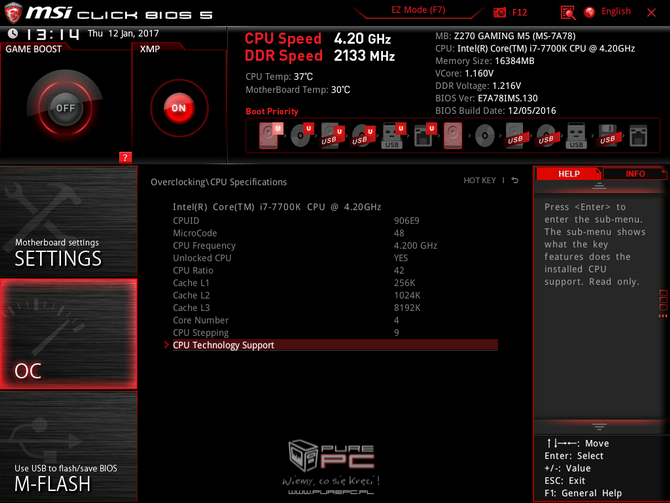

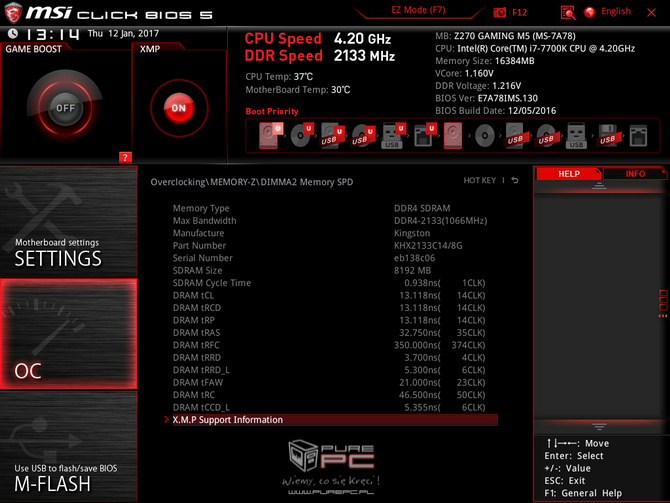

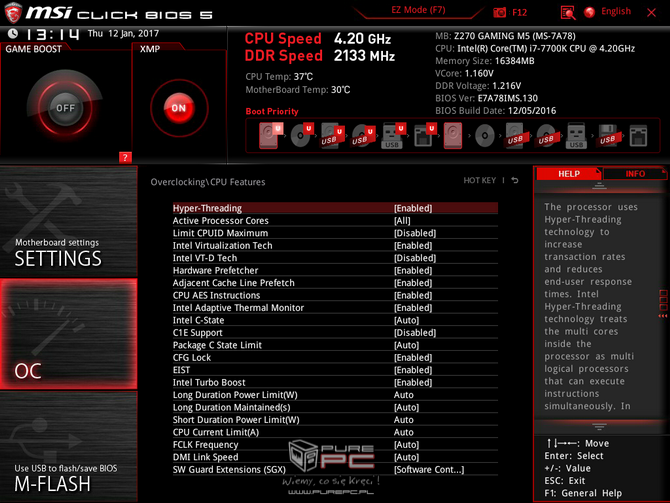

UEFI w płycie głównej MSI Z270 Gaming M5 wygląda znajomo - podobnie jak w poprzednich generacjach, podzielone zostało na symetryczne bloki, zmieniono tylko przewodni motyw graficzny. Górna część okna zawiera podstawowe informacje m.in.: wersje BIOS, ilość pamięci, taktowanie, model czy temperatura procesora. W lewym górnym rogu umieszczono natomiast przyciski Game Boost (automatyczne podkręcanie) oraz wskaźnik informujący o aktywacji profilu XMP pamięci DDR4. Wszystko co dotyczy overclockingu umieszczono w zakładce OC, zatem chcąc podkręcać lub modyfikować kluczowe parametry, trzeba tam skierować swoje kroki. Zakładka M-Flash pozwala łatwo i szybko zaktualizować BIOS do najnowszej wersji. Najbardziej rozbudowana zakładka Settings pozwoli nam ustawić wszystko co związane z układami umieszczonymi na płycie głównej, jak również opcje bootowania. Kolejność uruchamiania można też szybko przestawić za pomocą obrazkowego panelu w górnej części okna. Kolejnymi zakładkami są Hardware Monitor, gdzie mamy informacje o aktualnych parametrach pracy płyty głównej, oraz Board Explorer, ułatwiający rozeznanie co i gdzie zostało podłączone.

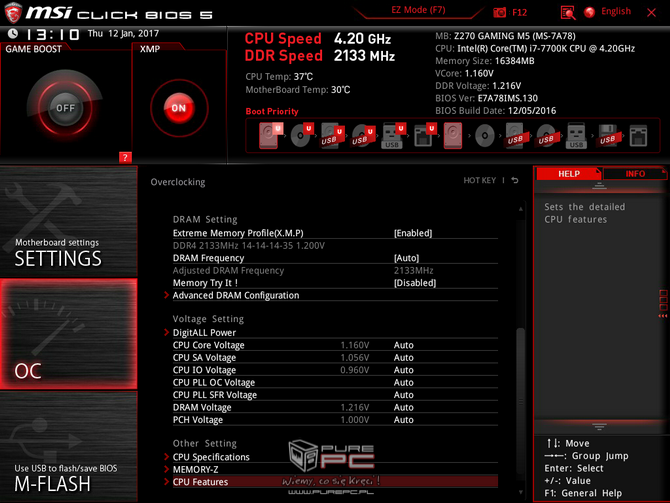

• Napięcie CPU (VCORE): 0.600 - 1.550 V / Regulacja: 0.005 V
• Napięcie RAM: 0.600 – 1.800 V / Regulacja: 0.010 V

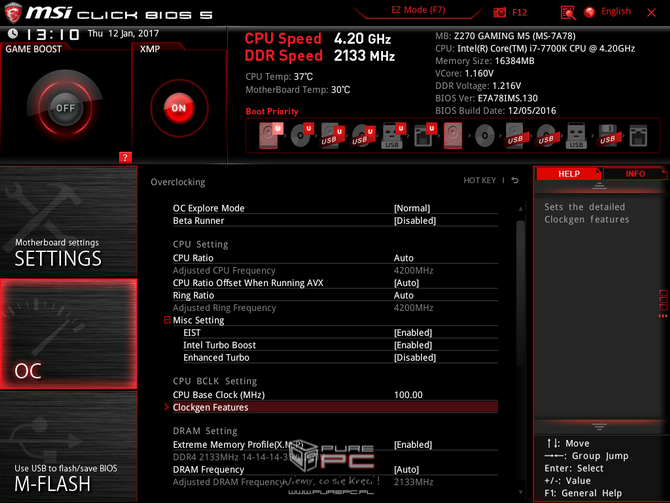

• Taktowanie BCLK: 70.00 - 655.00 MHz / Regulacja: 1 MHz
• CPU SA Voltage: 0.600 - 2.000 V / Regulacja: 0.010 V
• CPU IO Voltage: 0.600 - 2.000 V / Regulacja: 0.010 V
• CPU PLL OC Voltage: 0.600 - 2.000 V / Regulacja: 0.010 V
• CPU PLL SFR Voltage: 0.990 - 1.500 V / Regulacja: 0.010 V
• PCH Core: 0.600 - 2.000 V / Regulacja: 0.010 V
• Dzielniki pamięci RAM: 800-4133 MHz
