MSI X99A GODLIKE Gaming. Boska płyta główna dla Haswell-E

MSI X99A GODLIKE Gaming - Budowa i wyposażenie

MSI zostało założone w 1986 roku, zaś siedziba firmy mieści się aktualnie na Tajwanie. Pierwsza płyta główna w historii marki jaka pozwalała na podkręcanie była dedykowana jeszcze procesorom z rodziny Intel 286, ale wówczas nikt raczej nie traktował overclockingu priorytetowo. Dzisiaj sytuacja wygląda zupełnie inaczej, czego producent jest świadomy i konsekwentnie rozwija swoje modele przeważnie w tym kierunku (MPOWER i XPOWER). Oprócz płyt głównych oferta MSI obejmuje także karty graficzne, All-in-One oraz komputery przenośne wszelkiej maści.

Specyfikacja techniczna MSI X99A GODLIKE Gaming:

• Mostek południowy: Intel X99
• Socket: LGA 2011-3
• Obsługiwane procesory: Intel Core i7 / Xeon
• Format płyty: E-ATX
• Ilość slotów pamięci: 8x DDR4
• Maksymalna ilość pamięci: 128 GB
• Maksymalne taktowanie pamięci: 3400 MHz
• Karta sieciowa: 2x 10/100/1000 Mb/s (Killer E2400)
• Karta WiFi/Bluetooth: Killer 1535
• Kodek dźwiękowy: Realtek ALC1150 / ESS ES9018K2M
• Obsługa CrossFire / SLI: Tak / Tak
• RAID: Tak (RAID 0, 1, 5 i 10)
• 5x PCI-Express 3.0 x16
• 10x SATA 6.0 Gb/s (Intel X99)
• 1x M.2 Ultra 32 Gb/s (PCI-E x4) (2230/2242/2260/2280)
• 1x SATA Express (współdzielone z gniazdami SATA 5 i 6)
• 5x wtyczki wentylatorów (2 procesora / 3 obudowy)
• 6x USB 2.0 (4 na płycie / 2 na tylnym panelu)
• 8x USB 3.1 Gen1 (USB 3.0) (4 na płycie / 4 na tylnym panelu)
• 1x USB 3.1 Gen2 (1 na tylnym panelu)
• 1x USB 3.1 Gen2 Typ C (1 na tylnym panelu)
• Cena: ~2300 PLN

Płytę główną otrzymujemy w walizce z twardego kartonu. Na wierzchu mamy osobną, cienką warstwę pokrytą grafikami, zaś samo pudełko jest już w kolorze matowej czerni ze stylowymi, czerwonymi dodatkami o innej fakturze. Owa wierzchnia warstwa jest matowa, z przodu pokryta w całości grafiką z ognistym smokiem serii Gaming. Tym razem charakterystyczne logo (mające śliską fakturę, w odróżnieniu od reszty opakowania) przedstawione jest w krajobrazie skalisto-magmowym, co sprawia bardzo dobre wrażenie. Tył okładki to opis części użytych technologii. Przechodząc do samego pudełka, jest ono zamykane na magnes, a po jego otwarciu naszym oczom ukazuje się wyeksponowana sama płyta główna. Nie znajdziemy tutaj folii antystatycznych, zamiast tego producent umieścił produkt w osobnyej części pudełka odizolowanej przykrywką z przezroczystego plastiku. Po wyjęciu płyty głównej docieramy do akcesoriów. Znajdziemy tutaj dziesięć kabli SATA 6.0Gb/s, cztery mostki SLI (dwa długie, dwa krótkie), zestaw anten WiFi, adapter M.2 -> U.2, przejściówka jack 3.5mm -> 6.3mm, M-Connector, maskownicę portów I/O, kable do pomiarów napięć oraz blaszkę z logiem na obudowę. To jeszcze nie koniec, ponieważ MSI dołączyło również płytę ze sterownikami, plakat, zawieszkę na klamkę, naklejki na kable SATA, instrukcję obsługi, podarnik do oprogramowania oraz Quick Instalation Guide. Wisienką na torcie jest 8GB pendrive zawierający sterowniki i oprogramowanie, posiadający z jednej strony wtyczkę typu C, a z drugiej wtyczkę microUSB. Nasz sampel testowy posiadał również certyfikat potwierdzający przejście testów sprawności i wydajności przeprowadzonych przez Goddy'ego "Vivi" McRoodt'a, jednego z najlepszych overclockerów na świecie.

MSI X99A Godlike w zasadzie zamyka stawkę płyt X99 przeznaczonych dla graczy i entuzjastów. Nie zabrakło żadnej autorskiej technologii którą oferuje producent do swoich produktów. Wszystkie zabezpieczenia związane z technologiami Military Class 4 oraz Guard-Pro bezdyskusyjnie musiały się znaleźć w tym produkcie. Dodatkowo zbroja, poza wyglądem, ma chronić przez wyładowaniami elektrostytycznymi. Płyta zawiera technologie znane z serii MPOWER i XPOWER, takie jak OC Genie 4, OC Engine, wyprowadzone punkty pomiarowe napięć, specjalne OC PCB, OC Socket Design czy OC Backplate. Naturalnie jako produkt z serii Gaming nie mogło zabraknąć kart sieciowych Killer, rozbudowanej sekcji audio, dedykowanych portów dla peryferiów czy bogatego oprogramowania do streamingu. Naturalnie to nie wszystko i producent wyróżnił produkt obsługą USB 3.1 Gen2, stalowymi wzmocnieniami slotów PCI-E, LGA 2036 Turbo Socket czy też gniazdem jack 6.3mm obsługiwanym przez osobny kodek dźwiękowy. Ale to nie wszystko...

Osobny akapit postanowiliśmy poświęcić na dosyć niecodzienny dodatek jakim jest podświetlenie diodami LED. Producent postanowił oddać w ręce użytkowników pełną kontrolę nad zamontowanymi w pancerzu światełkami, mieniącymi się 16 milionami kolorów. Mamy możliwość przełączania pomiędzy 8 trybami podświetlenia, błyskaniem w rytm muzyki, bądź zupełnym wyciemnieniem. LEDy możemy kontrolować na dwa sposoby. Pierwszy z nich to standardowe ustawienia z poziomu systemu, dzięki aplikacji Gaming APP. Drugi to aplikacja Mystic Light dostępna na smartfony. Płyta główna paruje się z telefonem za pomocą Bluetooth, które działa już od uruchomienia BIOSu, więc możemy sterować podświetleniem, nie mając nawet dysku. Poniżej filmik z prezentacji różnych ustawień podświetlenia.

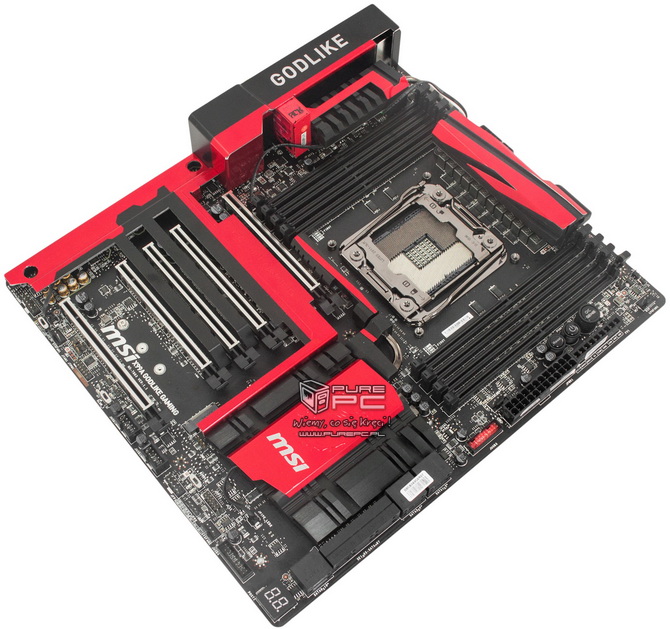

MSI X99A GODLIKE Gaming, jak wszystkie płyty przeznaczone dla graczy, utrzymany jest w czarno-czerwonej kolorystyce. Jak przystało na produkt z najwyższej półki, laminat jest w kolorze matowej czerni, klatka socketu została oksydowana na kolor czarny, również wszystkie porty i złącza są w tym kolorze. Po raz pierwszy MSI zastosowało tak rozbudowaną osłonę laminatu (mniej rozbudowana wersja była dostępna w modelach ACK 9), która przeplatając się z radiatorami utrzymana jest w kolorach czerwieni, czerni i szarości. Zbroja wykonana jest z metalu oraz posiada również zainstalowane diody obsługujące technologię Mystic Light. Z całości wyraźnie odcinają się stalowe wzmocnienia portów PCI-E x16 oraz metaliczny napis GODLIKE znajdujący się na osłonie portów I/O.

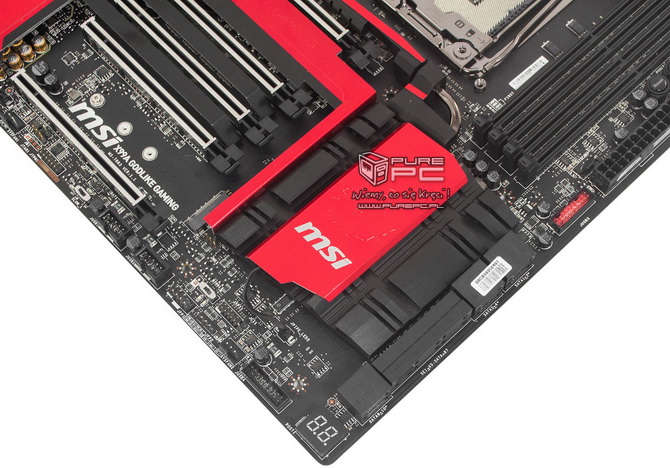

Dolna krawędź laminatu wita nas wyświetlaczem kodów POST, który po wystartowaniu systemu pokazuje temperaturę procesora. Za nim znajduje się wewnętrzne złącze USB 3.1 Gen1 (USB 3.0) obsługiwane przez kontroler ASMedia ASM1042AE. Przechodząc dalej widzimy gniazdo wentylatora PWM, czujnik otwarcia obudowy i wyjścia na panel przedni oraz buzzer. W tym miejscu znajdują się dwie wlutowane kości BIOS wraz z przełącznikiem oraz piny złącza SPI pozwalającego na wgranie biosu po nieudanym flashowaniu. Zostawmy jednak te kwestie w spokoju i przejdźmy dalej gdzie znajdują się dwa typowe gniazda USB 2.0 i przełącznik SLOW_1, pozwalający na uruchomienie systemu z niskim taktowaniem procesora, by następnie wrócić do pełni wydajności po załadowaniu systemu operacyjnego. Funkcja ta, tak istotna przy ekstremalnym overclockingu, raczej nie przyda się przeciętnemu użytkownikowi. Powyżej znajduje się zworka JBAT_1 przywracająca BIOS do ustawień domyślnych. Obok umieszczono złącze TPM oraz kolejne gniazdo wentylatora PWM. Koniec laminatu to przełącznik wyjścia dźwięku, do wyboru mamy przedni panel lub tylne gniazdo jack 6.3mm, oraz podłączenie przedniego panelu audio.

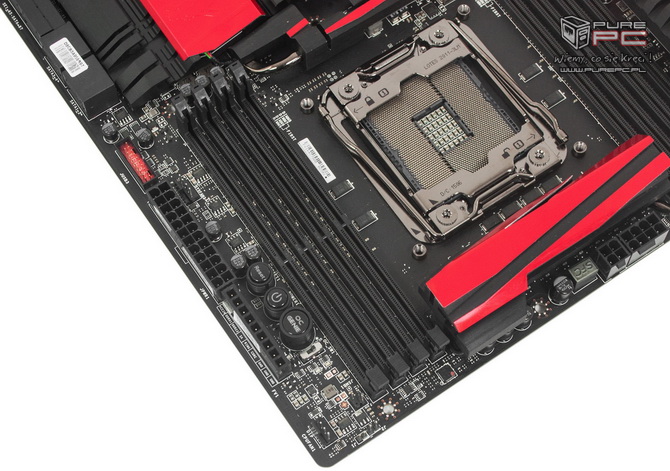

Jak na topową płytę przystało, znajdziemy tutaj dziesięć portów SATA 3.0. Warto zaznaczyć, że wszystkie są obsługiwane przez chipset Intel X99, zaś SATA 5 i 6 są współdzielone z gniazdem SATA Express oraz M.2. Przesuwając się dalej w górę odnajdujemy kolejne wewnętrzne złącze USB 3.1 Gen1 (USB 3.0), oznaczone kolorem czerwonym. Jest ono obsługiwane przez chipset, oraz posiada zaimplementowaną technologię MSI Super-Charger. Kolejnym elementem na tej krawędzi laminatu jest 24-pinowe gniazdo zasilania ATX, a obok niego złącze wentylatora PWM. Dochodzimy do części przeznaczonej dla overclockerów, gdzie znajdziemy punkty pomiaru najważniejszy napięć, fizyczne guziki Power i Reset, włącznik funkcji OC Genie oraz przełącznik trybu działania tego ostatniego. W samym narożniku laminatu producent umieścił gniazdo CPU_FAN1, przeznaczone do podstawowego wentylatora chłodzenia procesora.

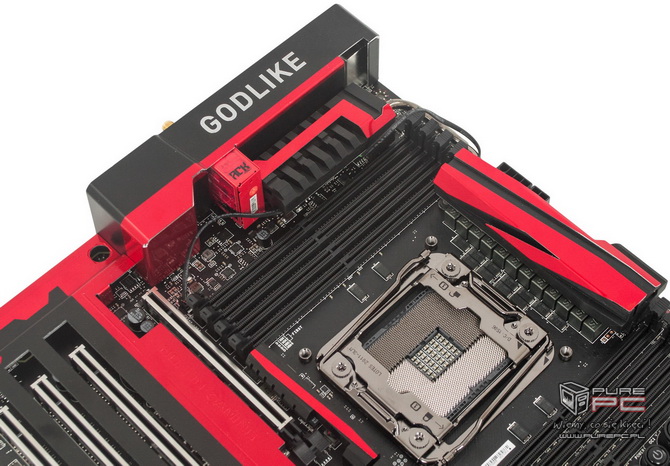

Gorna krawędź laminatu nie zaskakuje, mamy tutaj dwa przyłącza zasilania procesora, jedno 8-pinowe EPS, drugie 4-pinowe P4. Typowo dla platform LGA 2011-3 nad procesorem znajdziemy rozbudowaną cyfrową sekcję zasilania przykrytą solidnym radiatorem. Poszukiwania gniazda CPU_FAN2 zakończyliśmy przy tylnym panelu I/O, zupełnie po drugiej stronie płyty niż CPU_FAN1. Takie rozwiązanie zaskakuje i może powodować chaos w okablowaniu, co nie jest pożądanym efektem przy produkcie przeznaczonym dla entuzjastów. Środek płyty zajmuje oksydowany na czarno socket LGA 2011-3, który producent określa jako LGA 2036 Turbo Socket. Obok znajduje się osiem banków pamięci DDR4, natomiast poniżej znajdziemy pięć slotów PCI-E x16 zabudowanych w stalowe wsporniki. Znalazło się również miejsce dla slotu M.2 Ultra, obsługującego moduły o maksymalnej długości 8 centymetrów.

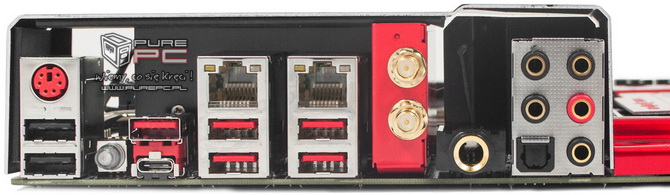

Na tylnym panelu znajdziemy kolejno: dwa porty USB 2.0 oraz jeden port PS/2 przeznaczone dla klawiatury i myszki, specjalnie pokryte większą ilością złota i z większą odpornością na wpinanie-wypinanie. Dalej producent umieścił przycisk Clear CMOS, złącza USB 3.1 Gen2 (jedno typu A i jedno typu C) obsługiwane przez kontroler ASMedia ASM1142. Następnie mamy dwa identyczne słupki zawierające gigabitowe gniazdo LAN (obsługiwane przez Killer E2400) oraz dwa porty USB 3.1 Gen1 (USB 3.0) (Intel X99). Kolejnym elementem są przyłącza anten karty sieciowej Killer Wireless 1535. Typowe wyjścia sekcji audio zostały wzbogacone o gniazdo jack 6.3mm, które działa zamiennie z wejściem słuchawkowym w obudowie (przełącznik na płycie). Na samym końcu czekają typowe wyjścia zintegrowanej karty dźwiękowej. W ofercie mamy 5 pozłacanych gniazd 3.5 mm jack (obsługa do 7.1 włącznie) i optyczne S/PDIF. Producent stonował kolorystykę, więc dla ułatwienia, gniazdo słuchawkowe zostało wyróżnione kolorem czerwonym.

Układ dźwiękowy składa się z dwóch osobnych kodeków, z czego Realtek ALC1150 odpowiada za standardowe gniazda jack 3.5mm i S/PDIF, zaś ESS ES9018K2M obsługuje gniazdo jack 6.3mm. MSI wyposażył X99A GODLIKE Gaming w japońskie kondensatory Nippon Chemi-Con, dzięki czemu dźwięk powinien być wolny od zakłóceń oraz szumów. Producent zastosował tutaj również osłonę przeciwko interferencji elektromagnetycznej. Posiadacze dobrych słuchawek ucieszą się z obecności dwóch wzmacniaczy pozwalających podłączyć słuchawki o 600 Ohmowej impedancji. Cała sekcja audio została fizycznie oddzielona od reszty płyty głównej by poprawić jakość dźwięku. Do przeprowadzenia testów układu dźwiękowego posłużył nam wysokiej klasy kabel audio firmy Forza Audioworks, dzięki któremu połączyliśmy wejście liniowe z wyjściem głośników na płycie głównej. Pomiar odbył się w programie RMAA 6.4.1 (RightMark Audio Analyzer), jako że subiektywne testy odsłuchowe zawsze wzbudzają pewne wątpliwości. Ucho redaktora musiało więc ustąpić miejsca obiektywnej ocenie przeprowadzonej przez dedykowany temu celowi program, czego efekty możecie zobaczyć w poniższej tabeli.
