Płyta doskonała - Evga Classified X58 SLI

Evga Classified

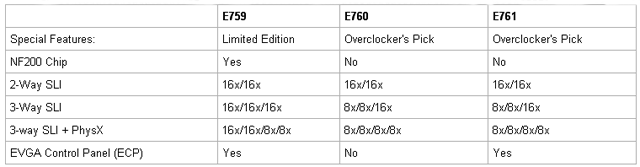

Zanim przejdziemy do omawiania samej płyty, należy wspomnieć, że na rynku występuje kilka wersji Classified. Do naszego laboratorium dojechał model E760, czyli ta najbardziej popularna w sprzedaży. W poniższej tabelce znajdują się różnice pomiędzy poszczególnymi płytami. W modelu E759 zastosowano dodatkowy układ nVidii – NF200, który ma zapewnić pełną przepustowość x16 dla trzech slotów PCI-e przeznaczonych dla kart graficznych. Jest to wersja limitowana, także bardzo ciężko jest ją dostać. Wersje E760 oraz E761 są pozbawione tego układu, jednak ciągle wspierają pełną prędkość dwóch slotów PCI-e 16x zgodnie ze specyfikacją X58. Dodatkowo E759 jak i E761 w komplecie zawierają specjalny panel (EVGA Control Panel), na którym mamy wyprowadzone wszystkie potrzebne przyciski i przełączniki wraz z wyświetlaczem POST do obsługi płyty głównej.

Wśród użytkowników wszystkich trzech wersji panuje przekonanie, że dodatkowy układ NF200 nie do końca pomaga poprawić wydajność dla wielu kart graficznych. Pamiętajmy, że jest to kolejny układ elektroniczny, który wprowadza dodatkowe opóźnienia dla sygnałów. Prawdopodobnie E759 osiąga trochę gorsze rezultaty taktowania BCLK, aniżeli pozostałe dwie wersje, właśnie ze względu na układ nVidii.

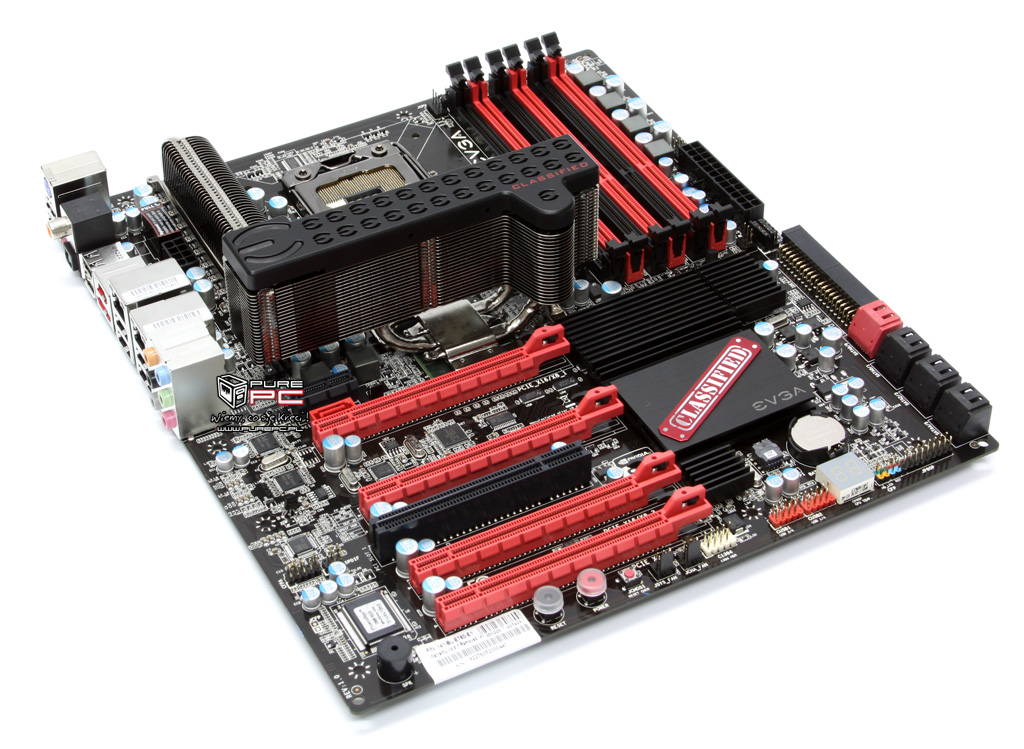

Płytę otrzymujemy w sporym opakowaniu, zarówno ze względu na liczne dodatki, jak również na rozmiar płyty. Jest ona trochę większa niż standardowy ATX. Na płycie dominuje głęboka czerń oraz krwista czerwień. W oczy oczywiście rzuca się duży przepych komponentów na płycie pomimo znacznie większej przestrzeni niż zwykle – wszystko jest starannie upchane.

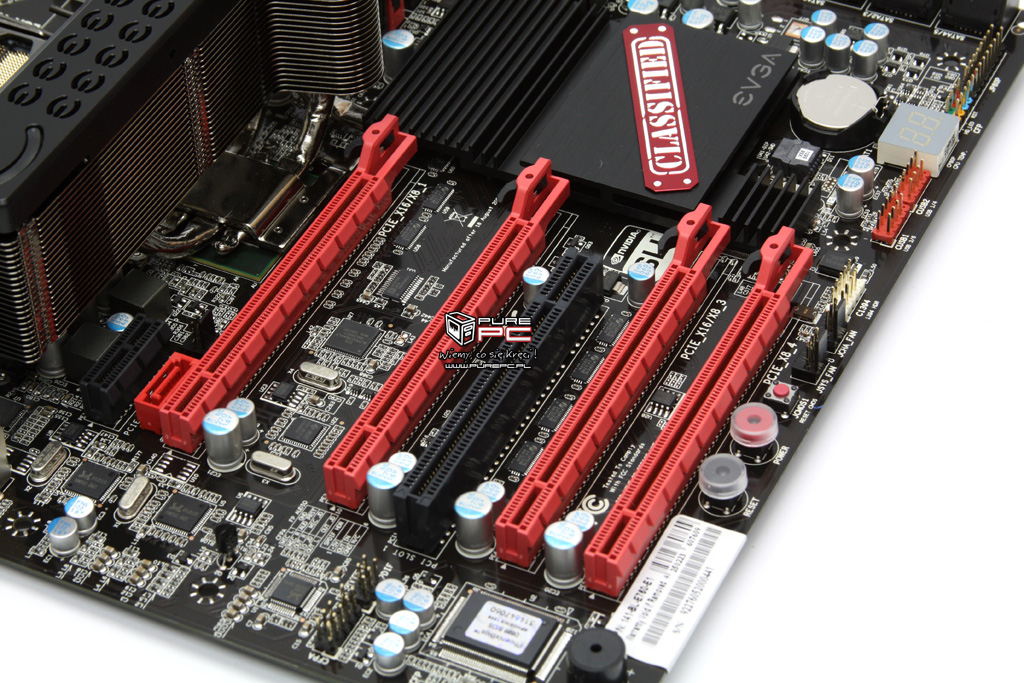

Na płycie zamontowano cztery sloty PCI-e x16 dla kart graficznych. Umożliwia to zastosowanie zarówno czterech Radeonów z jednym rdzeniem, jak również TRI-SLI z czwartą kartą graficzną dla obliczeń fizyki. Znalazło się również miejsce dla jednego slotu PCI-e x1 np. dla karty dźwiękowej oraz leciwe już złącze PCI. Szkoda tylko, że pomiędzy trzecim a czwartym slotem PCI-e nie ma praktycznie miejsca na montaż karty z większym chłodzeniem co w pewien sposób komplikuje sprawę. Poniżej wszystkich gniazd rozszerzeń umieszczono przyciski Power, Reset oraz CLR CMOS.

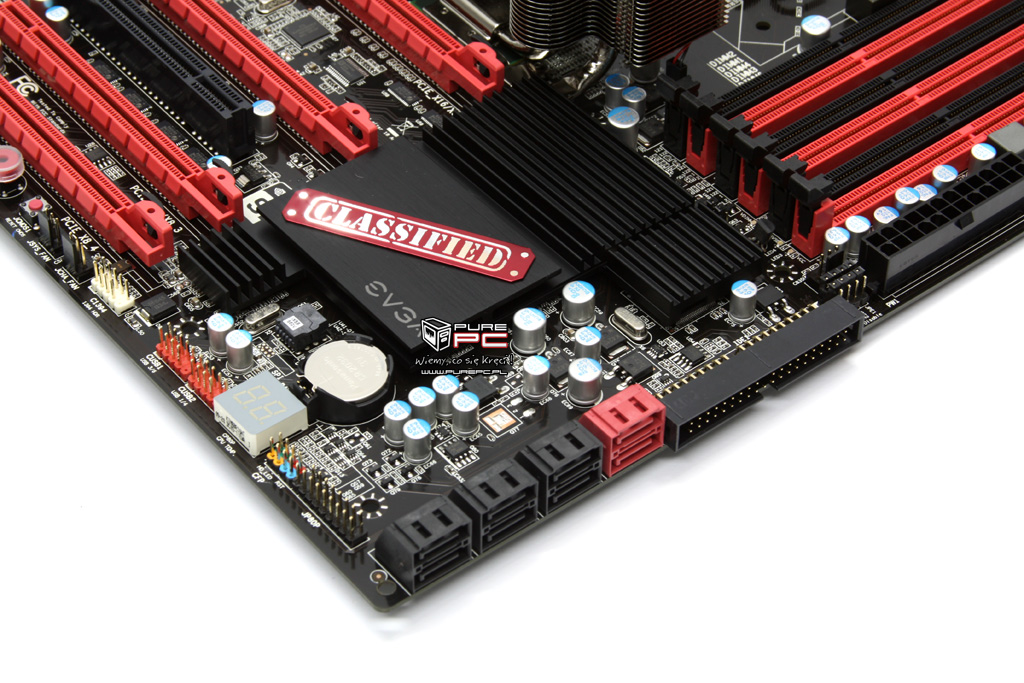

Przy prawej krawędzi płyty znajduje się aż dziesięć portów SATA 2.0 oraz złącze ATA, dla stacji dyskietek już zabrakło miejsca. Za chłodzenie układu ICH odpowiedzialny jest niski, lecz rozległy radiator wykonany z anodowanego aluminium. Połączony jest on jedną rurką cieplną z większym radiatorem z układu IOH.

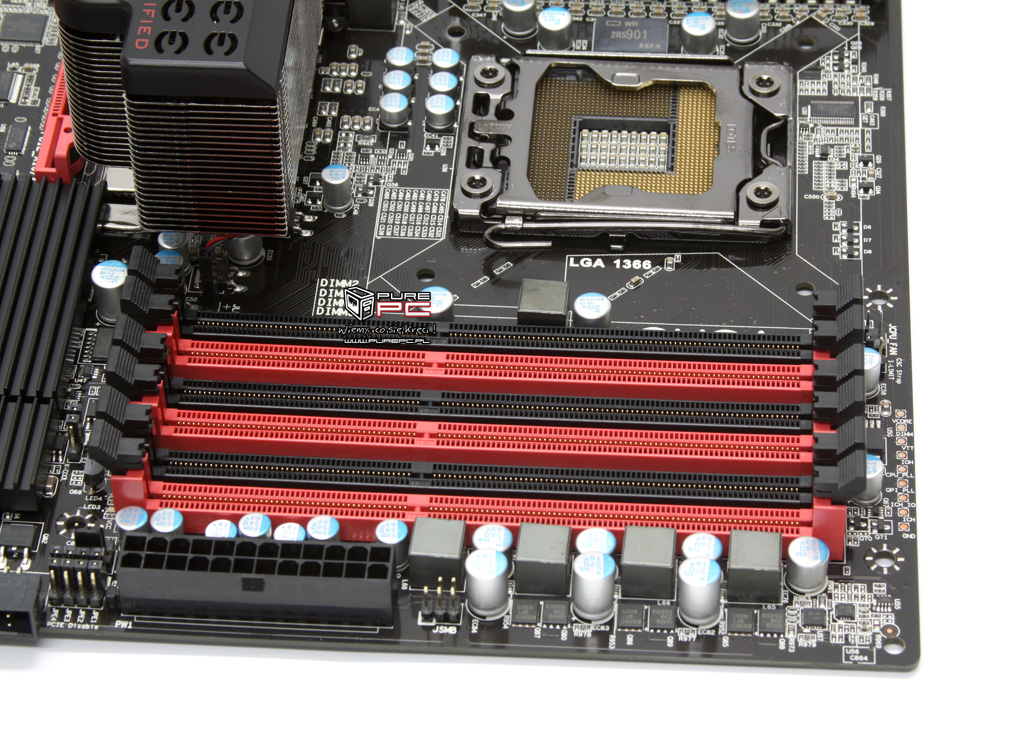

Możemy użyć do sześciu modułów pamięci DDR3, łącznie aż do 24GB pamięci. Za zasilanie odpowiada mocna, trzy fazowa sekcja, która potrafi dostarczyć do 45A na wszystkie sloty, lub do 35A na jedną parę pamięci. Tuż obok wtyczki ATX umieszczono cztery zworki, które umożliwiają całkowite wyłączenie konkretnych slotów PCI-e – np. gdy nasza platforma jest zbudowana tak, że nie jesteśmy w stanie wyciągnąć kart graficznych, a chcemy którąś z nich wyłączyć, wystarczy przestawić zworkę i gotowe, karta nie działa i nie pobiera prądu. Patrząc na poniższe zdjęcie, po prawej stronie od banków pamięci umieszczono punkty pomiarowe napięć. Nawet gdy płyta główna jest włożona do obudowy, nie powinno być żadnego problemu ze sprawdzeniem wszystkich potrzebnych wartości.

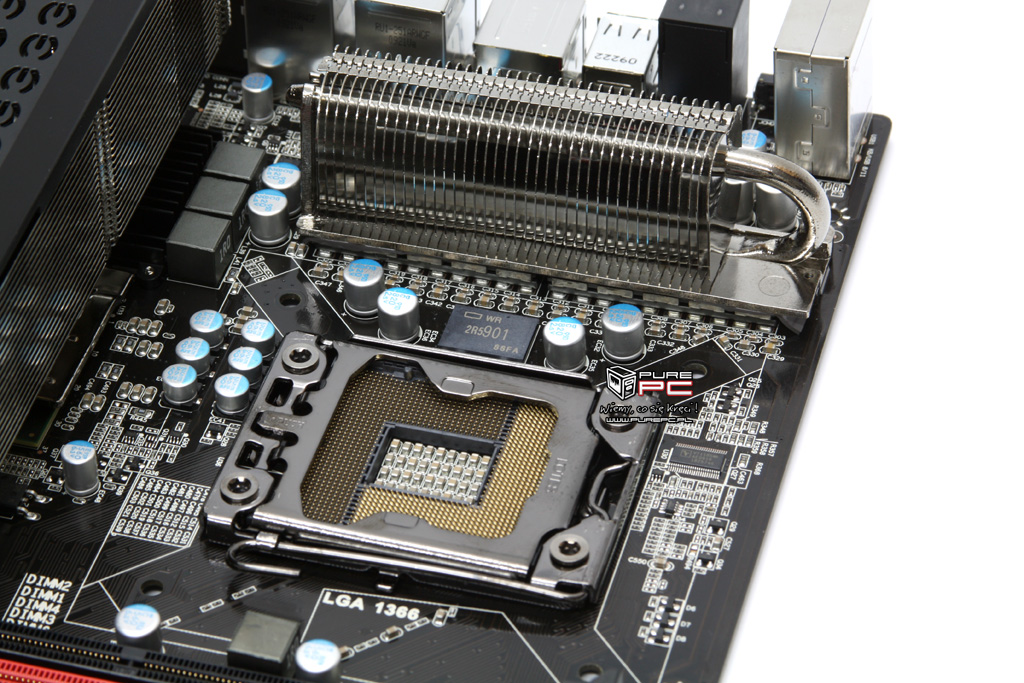

Teraz umówimy jedną z najważniejszych cech wyróżniających Classified od innych płyt. Właśnie to jej sekcja zasilania robi największe „cuda” podczas ekstremalnego podkręcania. Dziesięć faz cyfrowej sekcji zasilania potrafi dostarczyć do 600W stabilnej mocy! Jej możliwości pokazują bardzo dobrze zaplanowaną konstrukcję, która prócz tego, że wygląda dobrze na papierze, to i w użytkowaniu wypada wyśmienicie. Idąc dalej, gniazdo procesora również zostało delikatnie zmodyfikowane. Jego obudowa została anodowana na czarno, aby lepiej się komponować z całością płyty, a jej nóżki zawierają trzy razy więcej złota, niż zwykle. Wszystko to zapewnia doskonałe warunki pracy dla procesora, przez co może pracować szybciej, niż w innych płytach.

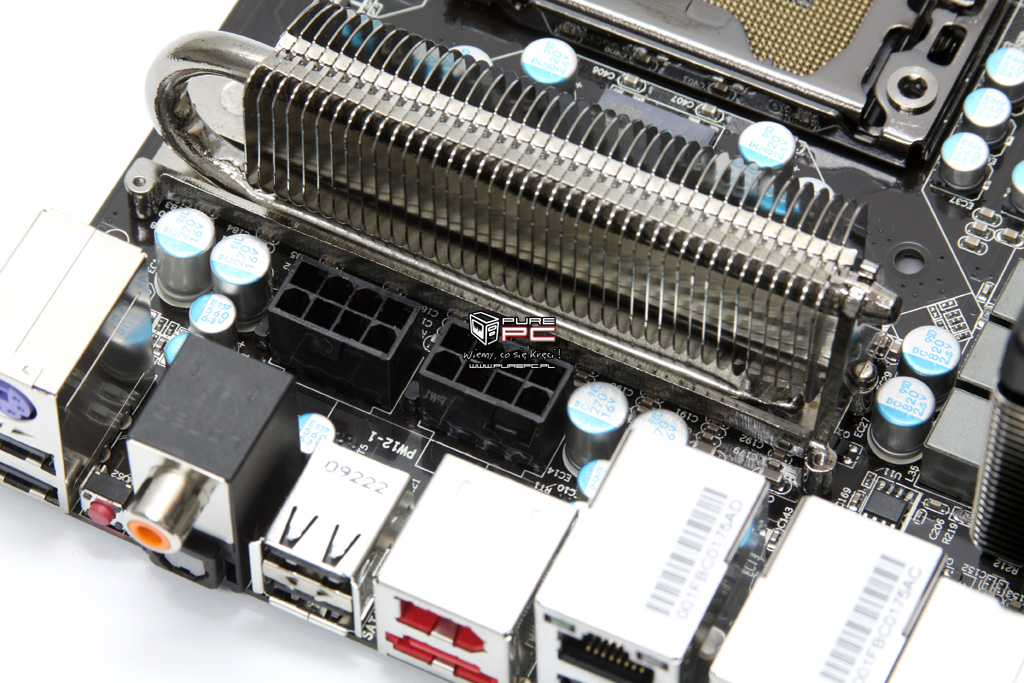

Potężna sekcja zasilania to nie wszystko, jeszcze przecież trzeba ją odpowiednio „nakarmić” aby pracowała. W tym celu zastosowano nie jedno, lecz dwa złącza EPS12V 8PIN. Fakt faktem, mało który zasilacz posiada takie dwie wtyczki, ale nic nie stoi na przeszkodzie, aby dorobić sobie taką drugą wtyczkę z molexów lub PCI-e. Zawsze też można zastosować drugi zasilacz więc rozwiązań jest kilka do wyboru.

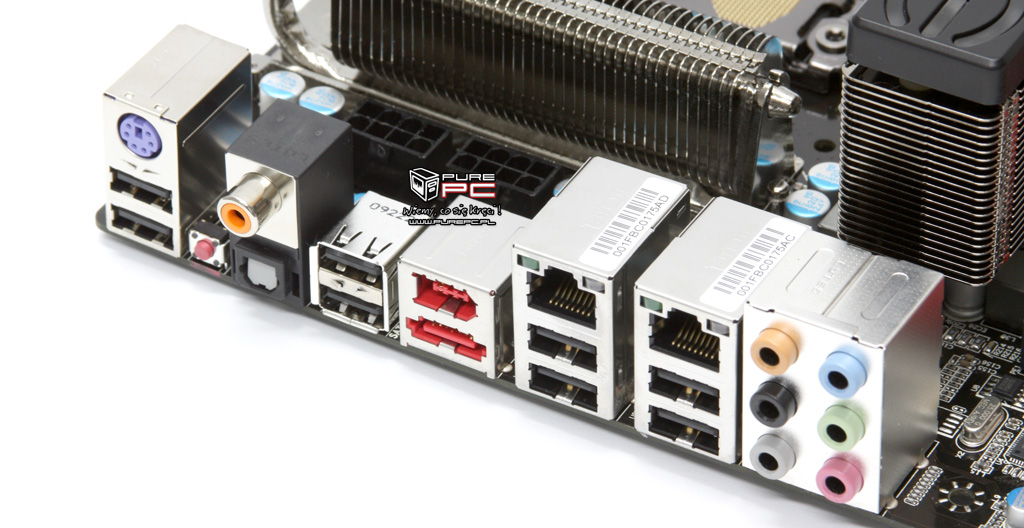

Na tylnym panelu nie znajdziemy wiele wolnego miejsca. Pomimo, iż jest to płyta dla overclockerów, to i dla zwykłego użytkownika też musi być przydatna. Osiem portów USB 2.0, dwie sieciówki, wyjścia/wejścia audio, FireWire oraz e-Sata wystarczają w zupełności.

Chłodzenie

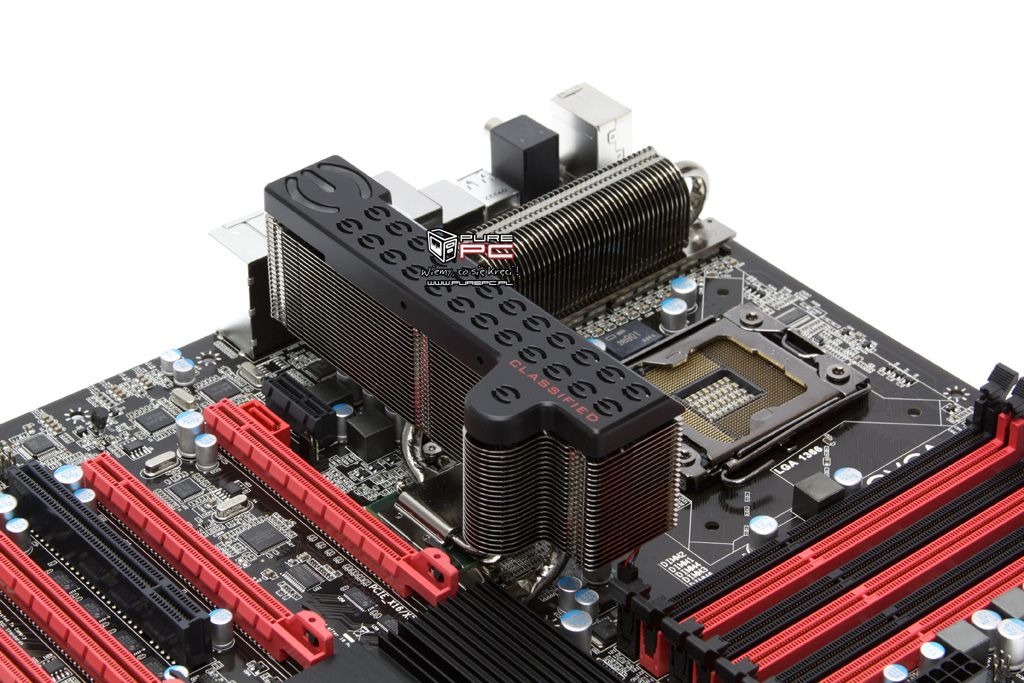

Na płycie zamontowano mocno rozbudowany system chłodzenia znajdujący się nad układem IOH. Połączony jest on rurką cieplną z drugim radiatorem, który znajduje się nad ICH. Radiator sekcji zasilania pozostawiony jest sam sobie. Ale to może i nawet dobrze, gdyż podczas pracy zarówno radiator sekcji zasilania jak i układu IOH lubią się nagrzewać podczas pasywnej pracy. Wystarczy jednak delikatny obieg powietrza w ich okolicy, aby temperatury spadły znacząco.

Akcesoria

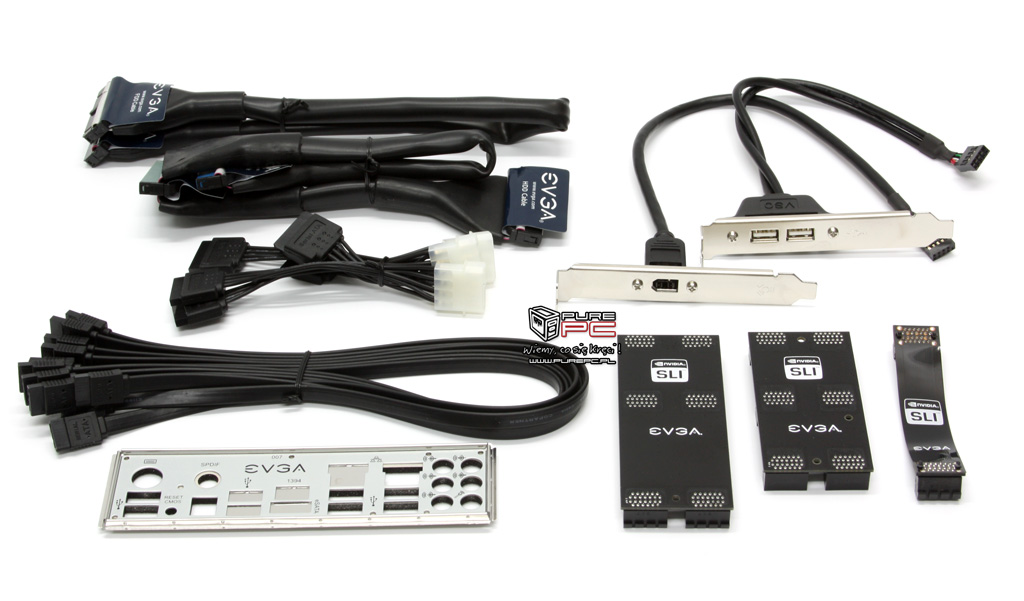

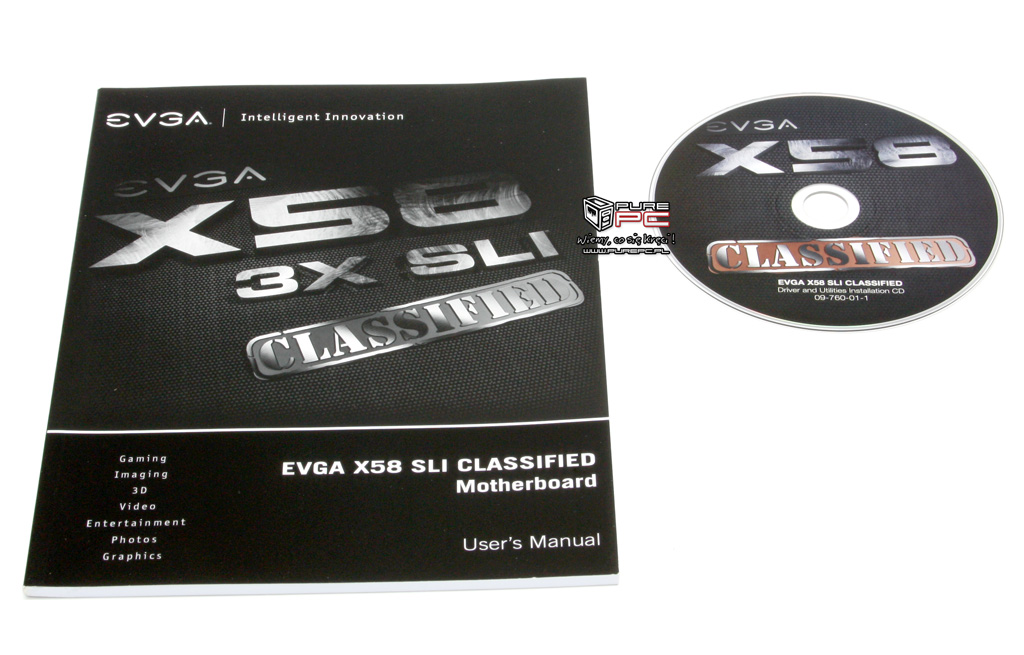

Wraz z płytą główną otrzymujemy także bardzo rozbudowaną instrukcję obsługi (wyłącznie w języku angielskim), CD ze sterownikami i oprogramowaniem, a także podstawowe okablowanie. Zaskakuje nas jedynie dodanie taśmy od stacji dyskietek, w momencie, gdy sama płyta nie posiada takowego złącza. W pudełku znalazły się trzy różne mostki SLI do połączenia wielu kart nVidii, w tym nietypowy, specjalnie przedłużony mostek do TRI-SLI.

Oprogramowanie

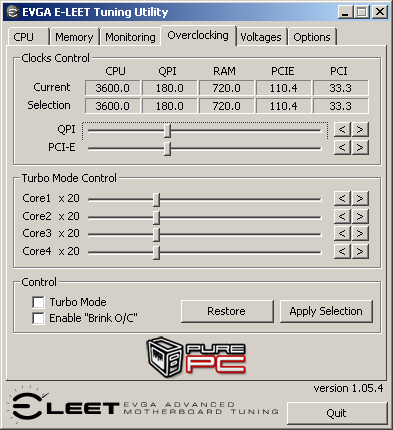

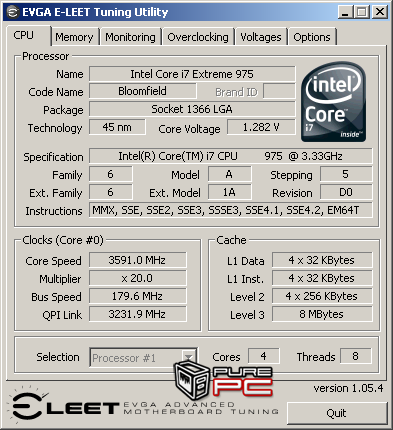

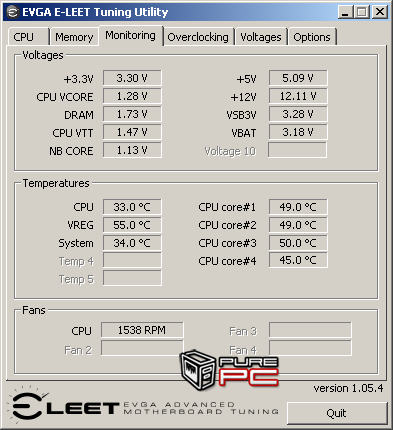

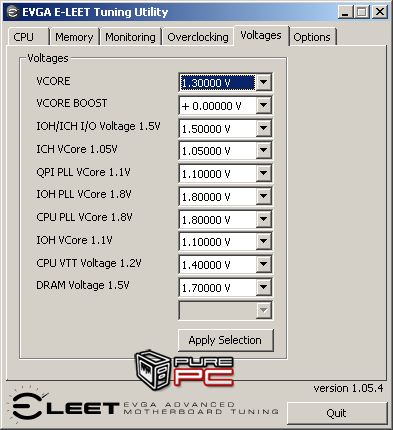

Do płyt Evga dołączone jest oprogramowanie o nazwie E-LEET, które do złudzenia przypomina dobrze nam znany CPU-z! Tak, jest to modyfikacja tego programu, który teraz posiada o wiele większą użyteczność niż tylko funkcję informacyjną. Jesteśmy w stanie zmieniać wartości zegarów płyty głównej, zmieniać napięcia, a także monitorować temperatury. Teraz zamiast kilku programów, wystarczy jeden i dobrze działający prosto od producenta płyty głównej.

Specyfikacja:

BIOS:

• BLCK: 133 - 500 MHz
• Vcore: 1.00 – 2.24 V
• Vdram: DDR3 0.7 - 3.39 V
• IOH Voltage: 1.10 - 1.875 V
• QPI/VTT: 1.17 - 2.17 V
