Test MSI MPG Z490 Carbon EK X - Temperatury
Pomiary temperatur zostały wykonane kamerą termowizyjną Testo 885-2 z obiektywem 15 mm, dysponującą detektorem o rozdzielczości 320 x 240 pikseli z włączoną dodatkową funkcją SuperResolution (640 x 480 pikseli) z odległości wynoszącą 50 cm. Kamera termowizyjna, klasy przemysłowej w porównaniu do innych, często używanych urządzeń pomiarowych (sondy czy pirometry) pozwala na precyzyjne znalezienie najgorętszego miejsca, w tym przypadku sekcji zasilania. Dodatkowym plusem kamery jest możliwość zrobienia zdjęcia w podczerwieni, które możemy zaprezentować w poniższym raporcie oraz nałożyć termografikę na zdjęcie, co zamieszczamy na samym dole. Pomiar w spoczynku odbywał się w 5, 10 oraz 15 minucie od uruchomienia systemu (po dwa pomiary). Programami pracującymi w tle były HWMonitor i HWiNFO. Wygrzewania płyty głównej dokonaliśmy programem OCCT V6.0.0. ustawienie CPU Linpack 2019, użycie pamięci 32768 MB, z obciążeniem do 15 minut (do 4 pomiarów z powtórzeniem). Test obejmuje ustawienia domyślne oraz podkręconego Intel Core i9-10900K do wartości 5100 MHz dla wszystkich, 10 rdzeni przy napięciu 1.35 V. Trzeba brać jednak poprawkę, iż najbardziej nagrzewające się miejsca są ukryte pod radiatorem. Użyta paleta kolorów to Żelazo, przedstawiająca najgorętszy punkt pomiaru widoczny na obrazie.

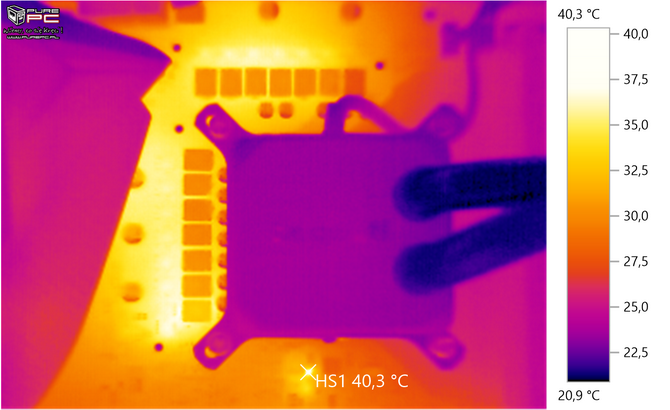

MSI MPG Z490 Carbon EK X - bez bloku, chłodzenie be quiet! Silent Loop 280 mm
Spoczynek 5 minut / Intel Core i9-10900K DEF

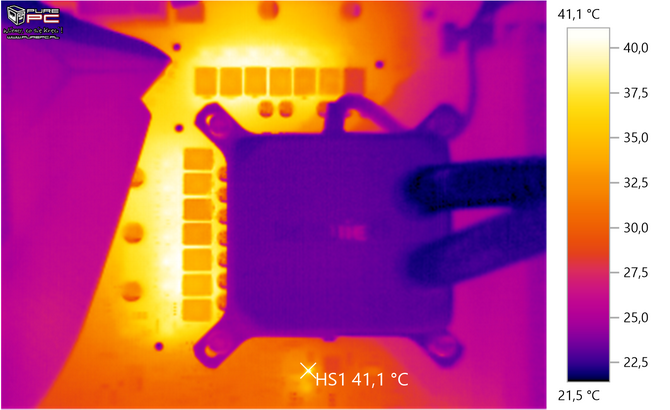

MSI MPG Z490 Carbon EK X - bez bloku, chłodzenie be quiet! Silent Loop 280 mm
Spoczynek 10 minut / Intel Core i9-10900K DEF

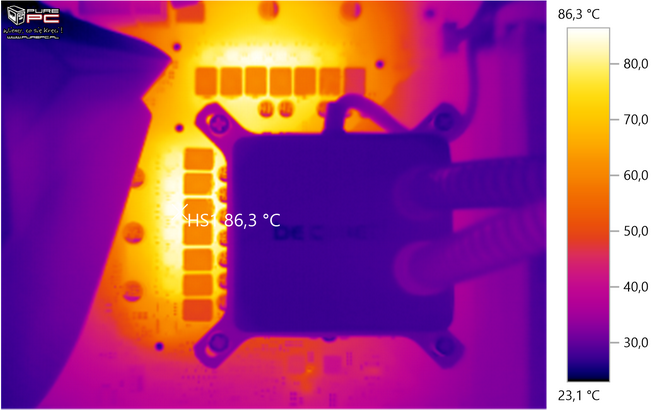

MSI MPG Z490 Carbon EK X - bez bloku, chłodzenie be quiet! Silent Loop 280 mm
Obciążenie OCCT 5 minut

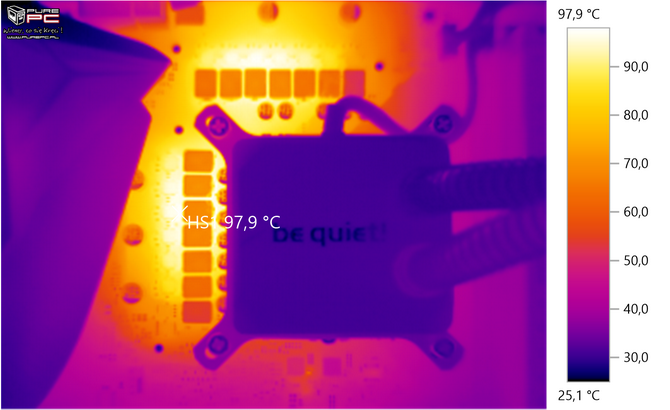

MSI MPG Z490 Carbon EK X - bez bloku, chłodzenie be quiet! Silent Loop 280 mm
Obciążenie OCCT 10 minut / Intel Core i9-10900K DEF

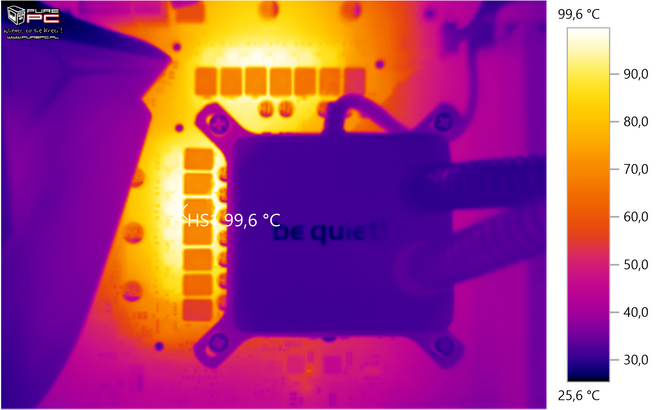

MSI MPG Z490 Carbon EK X - bez bloku, chłodzenie be quiet! Silent Loop 280 mm
Obciążenie OCCT 15 minut / Intel Core i9-10900K DEF

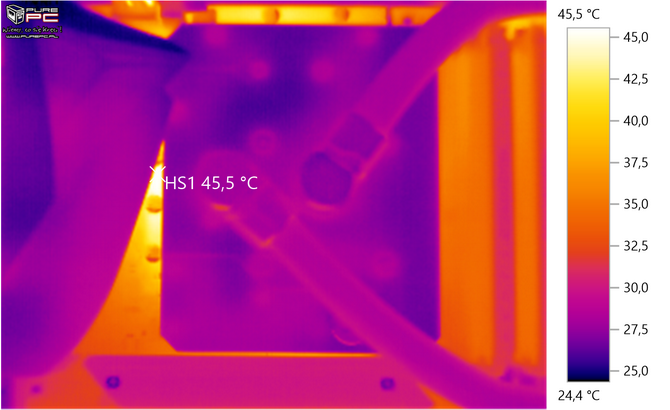

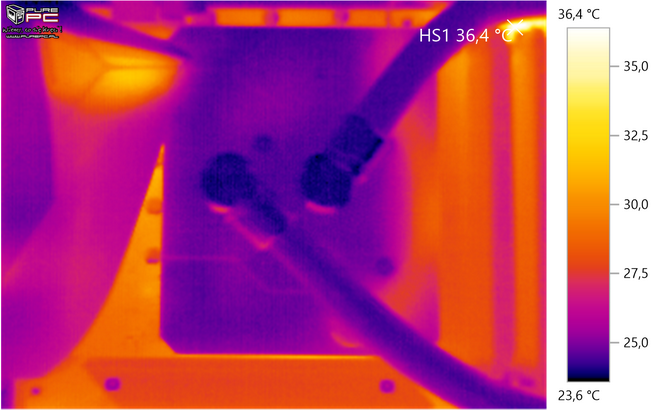

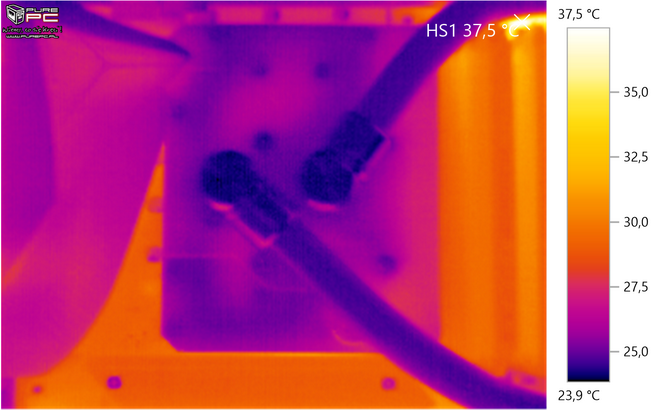

MSI MPG Z490 Carbon EK X - blok EKWB, chłodzenie wodne EKWB
Spoczynek 5 minut / Intel Core i9-10900K DEF

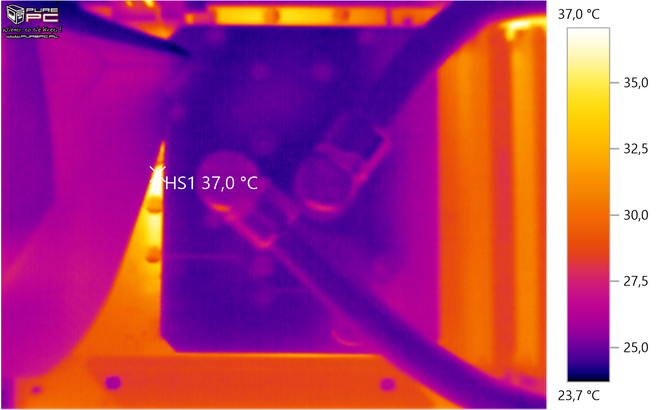

MSI MPG Z490 Carbon EK X - blok EKWB, chłodzenie wodne EKWB
Spoczynek 10 minut / Intel Core i9-10900K DEF

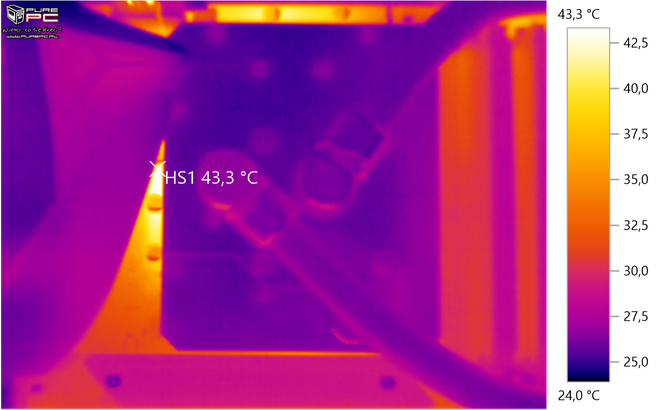

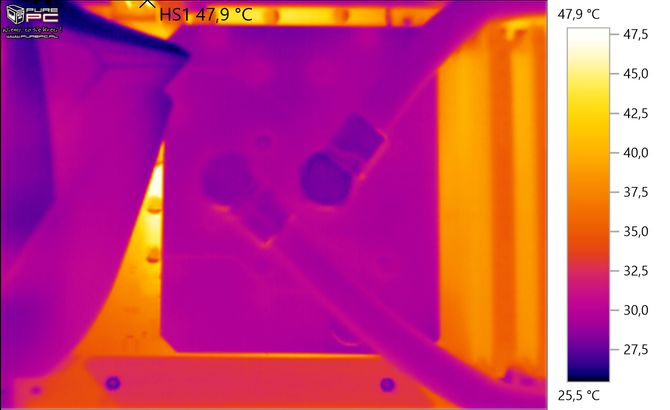

MSI MPG Z490 Carbon EK X - blok EKWB, chłodzenie wodne EKWB
Obciążenie OCCT 5 minut / Intel Core i9-10900K DEF
MSI MPG Z490 Carbon EK X - blok EKWB, chłodzenie wodne EKWB
Obciążenie OCCT 5 minut / Intel Core i9-10900K DEF
MSI MPG Z490 Carbon EK X - blok EKWB, chłodzenie wodne EKWB
Obciążenie OCCT 5 minut / Intel Core i9-10900K DEF
MSI MPG Z490 Carbon EK X - blok EKWB, chłodzenie wodne EKWB
Spoczynek 5 minut / Intel Core i9-10900K 5100 MHz 1.35V
MSI MPG Z490 Carbon EK X - blok EKWB, chłodzenie wodne EKWB
Spoczynek 10 minut / Intel Core i9-10900K 5100 MHz 1.35V

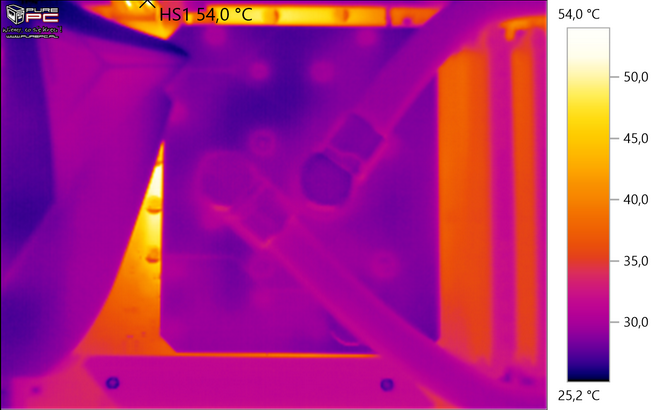

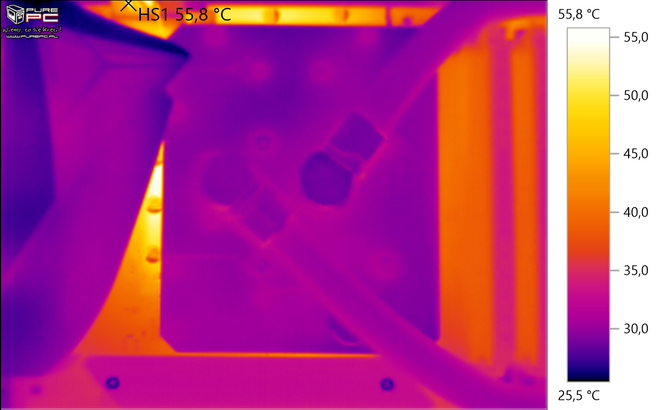

MSI MPG Z490 Carbon EK X - blok EKWB, chłodzenie wodne EKWB
Obciążenie OCCT 5 minut / Intel Core i9-10900K 5100 MHz 1.35V

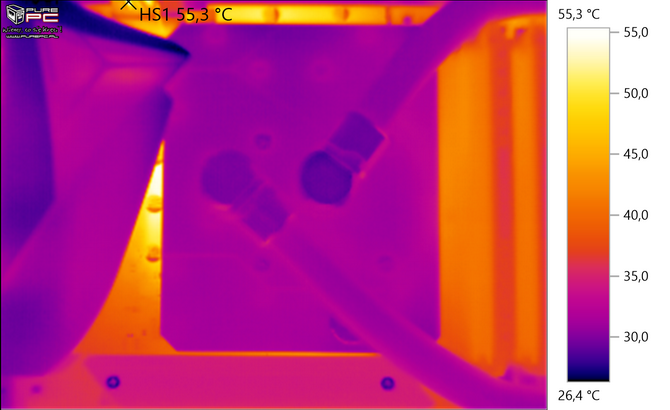

MSI MPG Z490 Carbon EK X - blok EKWB, chłodzenie wodne EKWB
Obciążenie OCCT 10 minut / Intel Core i9-10900K 5100 MHz 1.35V
MSI MPG Z490 Carbon EK X - blok EKWB, chłodzenie wodne EKWB
Obciążenie OCCT 15 minut / Intel Core i9-10900K 5100 MHz 1.35V
