Test MSI MPG Z490 Carbon EK X - Płyta główna chłodzona wodą

MSI MPG Z490 Carbon EK X - Budowa i wyposażenie

MSI MPG Z490 Carbon EK X jest jednym z wyżej pozycjonowanych modeli w portfolio producenta, który otrzymał bardzo bogate wyposażenie i charakteryzuje się naprawdę mocną specyfikacją. Urządzenie dostarczane jest w potężnym opakowaniu skrywającym m.in. anteny do Wi-Fi, instrukcję obsługi, zestaw okablowania i tester WC. MSI MPG Z490 Carbon EK X jest konstrukcją dedykowaną najmocniejszym procesorom w rodzinie Intel Core 10. generacji, więc kosztuje niestety spore pieniądze, a mianowicie około 1800 złotych. Co otrzymujemy w cenie?

• Podstawka: LGA 1200
• Chipset: Intel Z490
• Sekcja zasilania: 13+1 (6+1)
• Format: ATX
• Pamięci RAM: 4 sloty / 128 GB / 4800+ MHz (O.C.)
• Liczba portów SATA 6 Gb/s: 6
• Liczba portów M.2: 2
• PCI-Express 3.0 x16: 3 (1x x16, 1x x8, 1x x4)
• PCI-Express 3.0 x1: 2
• Układ sieciowy: Realtek RTL8125B 2.5G
• Układ dźwiękowy: Realtek ALC1220
• WiFi Intel AX201 802.11ac / Bluetooth 5.1

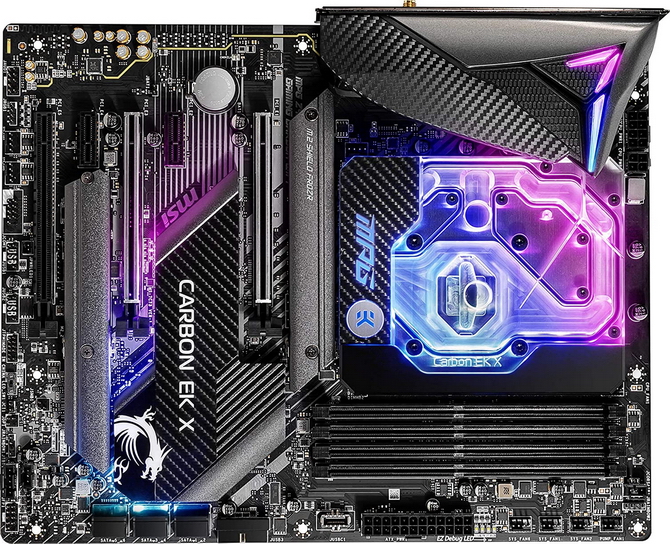

MSI MPG Carbon Z490 EK X jest modelem utrzymanym w gamingowej stylistyce, dlatego przeważa tutaj ciemna kolorystyka z szaro-stalowymi wstawkami, uzupełnionymi fakturą kojarzoną z elementami karoserii samochodowych wykonanych z włókna węglowego. Wzorek jest widoczny na radiatorach, maskownicy tylnych portów i monobloku. Estetyka oraz jakość wykonana MSI MPG Carbon Z490 EK X żadnych wątpliwości nie wzbudza. Podświetlenie RGB Mystic Light obejmuje trzy miejsca - listwę na prawej stronie maskownicy I/O, sekcję między radiatorem SSD i portami SATA, a także monoblok EKWB. Producent w wyposażeniu dodatkowym uwzględnił między innymi anteny do WiFi, komplet okablowania, pastę termoprzewodzącą oraz „EK-Leak Tester” do sprawdzania ciśnienia oraz szczelności układu, co znacznie ułatwia konserwację chłodzenia (obejmuje manometr, niewielką pompkę plus złączki potrzebne do połączenia). Taki gadżet kosztuje osobno 36 dolarów w sklepie EKWB (LINK).

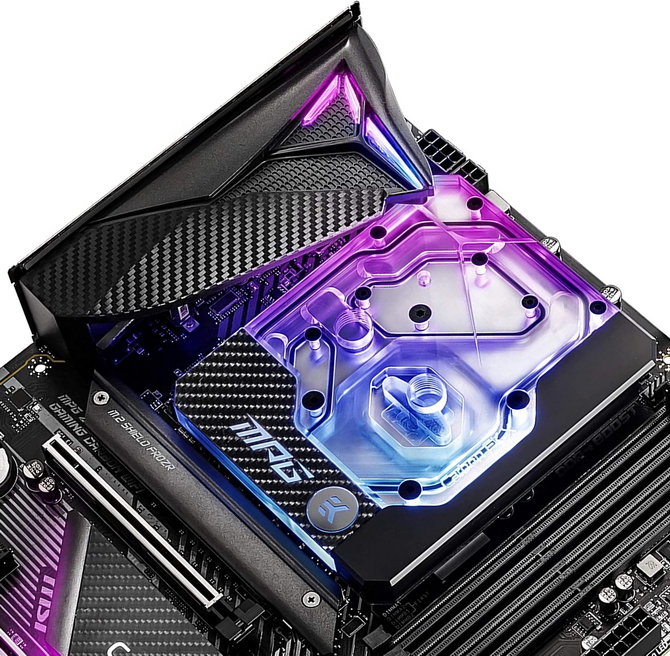

Sekcja zasilania jest wykonana w układzie 6+1 oraz zdublowana (MOSFETy ISL99360 60A), dlatego producent podaje w materiałach 13-fazowe VRM (12+1). Wszystkim zarządza kontroler PWM RAA229001 obsługujący maksymalnie 8 faz. MSI MPG Carbon Z490 EK X potrzebuje też kombinacji wtyczek 8+4-pin. Gniazdo procesora i sekcję zasilania przykrawa masywny monoblok produkcji EKWB z nakładką symbolizującą przynależność do rodziny płyt głównych MSI MAG. Spód monobloku został wykonany z niklowanej miedzi, natomiast na górze umieszczono akrylowy panel z osobnymi mikro-kanałami dla CPU/VRAM. Oczywiście resztę infrastruktury (złączki G1/4, pompkę, chłodnicę itp.) musimy dokupić i poskładać samodzielnie. Monoblok można zdemontować odkręcając cztery śrubki, co jest zresztą wymagane, ponieważ przed wodowaniem trzeba odkleić zabezpieczenie na podstawie. Przestrzeń między bankami pamięci DDR4, maskownicą portów I/O oraz pierwszym slotem M.2 została szczelnie wypełniona.

MSI MPG Carbon Z490 EK X posiada cztery banki pamięci DDR4, oficjalnie obsługujące moduły o taktowaniu 4800 MHz, jednak najnowszy BIOS znacznie zwiększył zakres dostępnych częstotliwości. Sloty są obustronnie zamykane i pozbawione metalowego wzmocnienia, obecnego w niektórych płytach głównych tego producenta m.in. MSI MEG Z490 ACE. Wzdłuż prawej dolnej krawędzi laminatu wyprowadzono cztery 4-pinowe złącza dla wentylatorów, gdzie znalazło się również dedykowane pompce od chłodzenia wodnego (ogólnie 4-pinowych złączy wstawiono siedem). Miejsce ich ulokowania jest bardzo dobre, ponieważ większość obudów posiada tutaj przetłoczenia i/lub gumowe kołnierze na okablowanie. Ponieważ urządzenie otrzymało monoblok i jesteśmy skazani na chłodzenie wodne, można stosować pamięci RAM dowolnej wysokości bez ryzyka kolizji z systemem chłodzenia (tj. wentylatorem coolera).

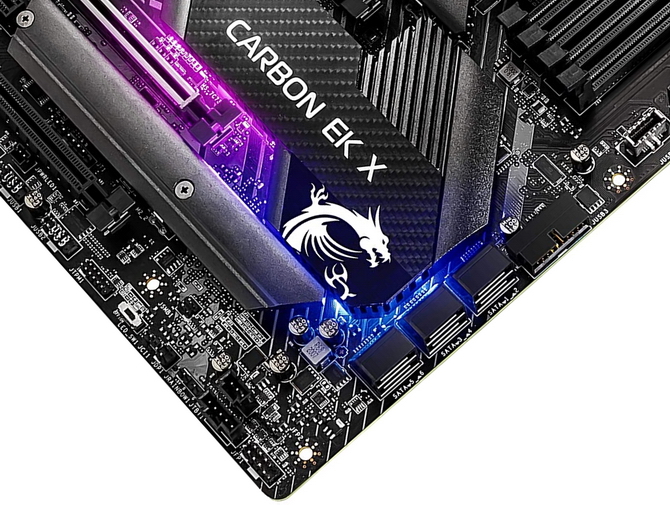

Płyta główna standardowo posiada sześć portów SATA 6 Gb/s, ułożonych poziomo razem z wtyczką dla dodatkowych portów USB 3.2 oraz kolejnego USB 3.2, tym razem ustawionego pionowo. Należy pamiętać, że zapełnienie wszystkich SATA i M.2 jest niemożliwe, ponieważ określone porty będą wówczas nieaktywne. MSI MPG Carbon Z490 EK X obsługuje także RAID 0 / 1 / 5 / 10 (SATA) oraz RAID 0 / 1 (M.2 PCI-E). Mostek południowy Intel Z490 przykryto solidnym radiatorem ciągnącym się wzdłuż slotów PCI-Express, który przyozdabia napis Carbon EK X oraz dobrze znany logotyp w kształcie smoka będącego maskotką MSI. Okolica jest naprawdę gęsto usiana najróżniejszymi złączami wewnętrznymi - wyjść audio, dodatkowych USB, speakera czy wreszcie przycisków funkcyjnych i diod informacyjnych na obudowie komputera. Znalazło się tutaj również miejsce dla przełącznika ON/OFF odpowiedzialnego za podświetlenie.

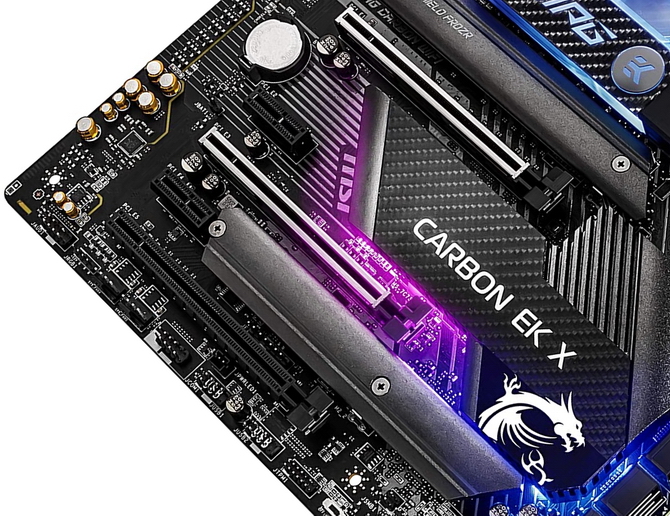

MSI MPG Carbon Z490 EK X posiada dwa sloty PCI-Expres 3.0 x4 wzmacniane metalowymi kołnierzami, jednak tylko pierwszy jest elektrycznie x16, natomiast drugi x8. Trzecim pełnowymiarowym slotem bez wzmocnienia jest PCI-Express 3.0 x4, natomiast całości dopełnia jeszcze duet PCI-Express 3.0 x1. MSI MPG Carbon Z490 EK X obsługuje także 2-Way NVIDIA SLI (x8/x8) oraz 3-ay AMD CrossFire (x8/x4/x4), niemniej z powodu ograniczonej liczby linii PCI-Express 3.0 w procesorze taka konfiguracja jest raczej ciekawostką. Obydwa sloty M.2 (PCI-E & SATA) mają solidne radiatory z thermopadami przykręcane do laminatu śrubkami. Producent nie zapomniał również o wysokiej jakości kondensatorach audio produkcji Chemicon, a ścieżki PCB odpowiedzialne za kodek audio również zostały odseparowane od reszty komponentów celem uniknięcia ewentualnych zakłóceń. Zastosowany układ dźwiękowy 7.1 to Realtek ALC1220.

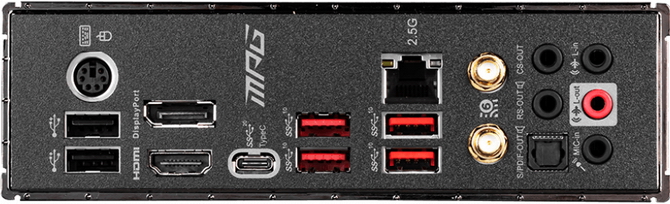

Tylny panel skrywa pojedyncze złącze PS/2, sumarycznie sześć portów USB Typ-A obsługiwanych przez chipset Intel 490 (2x USB 2.0 / 4x USB 3.2 Gen 2 10 Gb/s) oraz pojedyncze USB Typ-C (3.2 Gen 2x2) obsługiwane przez kontroler ASMedia 3241. Jest tu jeszcze gniazdo LAN RJ-45 (2.5G LAN Realtek RTL8125B-CG), komplet złączy audio, wyjścia obrazu DisplayPort 1.2 orz HDMI 1.4. MSI MPG Carbon Z490 EK X wyposażono także w moduł Intel AX201 MU-MIMO TX/RX 2.4 / 5 GHz wprowadzający za jednym zamachem standardy Wi-Fi 6 (802.11 11a/​b/​g/​n/​ac/​ax) oraz Bluetooth 5.1. Oczywiście, dodatkowe anteny wzmacniające podłączane do tylnego panelu znajdują się w zestawie. Maskownica to standardowy kawałek czarnej matowej blaszki przytwierdzony fabrycznie do laminatu, portów i osłony portów I/O. Urządzenie po aktualizacjach BIOS powinno też obsłużyć procesory Intel Rocek Lake, których premiera jest planowana na 2021 rok.

Jak zostało wcześniej wspomniane, układ dźwiękowy to Realtek ALC1220 doprawiony przetwornikiem analogowo-cyfrowym, a konstruktorzy dodatkowo ograniczyli zakłócenia poprzez odseparowanie ścieżek dla lewego i prawego kanału. Producent zastosował też japońskie kondensatory. Do przeprowadzenia testów układu dźwiękowego posłużył nam wysokiej klasy kabel audio firmy Forza Audioworks i karta dźwiękowa Creative Sound Blaster AE-9. Pomiar odbył się w programie RMAA (RightMark Audio Analyzer), jako że subiektywne testy odsłuchowe zawsze wzbudzają pewne wątpliwości.
