Zestaw Internetu Domowego 300 z sieci Plus - Bezprzewodowy LTE

Modem ODU 300 - opis i budowa

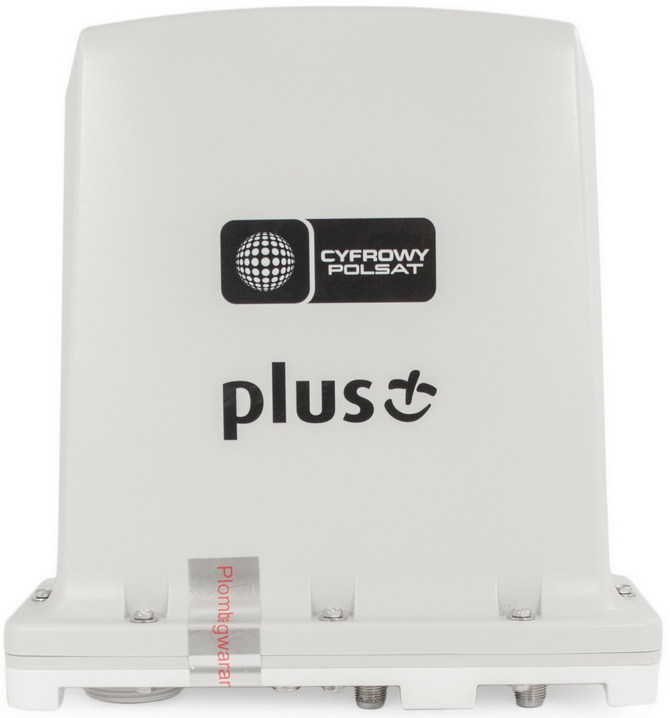

Modem zewnętrzny ODU 300 jest urządzeniem LTE kategorii 6, obsługującym częstotliwości LTE FDD 800, 900, 1800, 2600 MHz oraz LTE TDD 2600 MHz, a także pozwalającym na agregację pasm. Dzięki temu możliwe stało się wykorzystanie LTE-Advanced, będącej szybszą i efektywniejszą technologią, zapewniającą w idealnych warunkach transfer do 300 Mb/s. Sprzęt wygląda raczej niezbyt efektownie, jednak jego przeznaczeniem nie jest cieszenie oczu, ponieważ docelowo będzie umieszczony poza budynkiem. Ważniejsza jest solidna jakość wykonania i dobre zabezpieczenie wrażliwych elementów przed zmiennymi warunkami atmosferycznymi (klasa szczelności IP66).

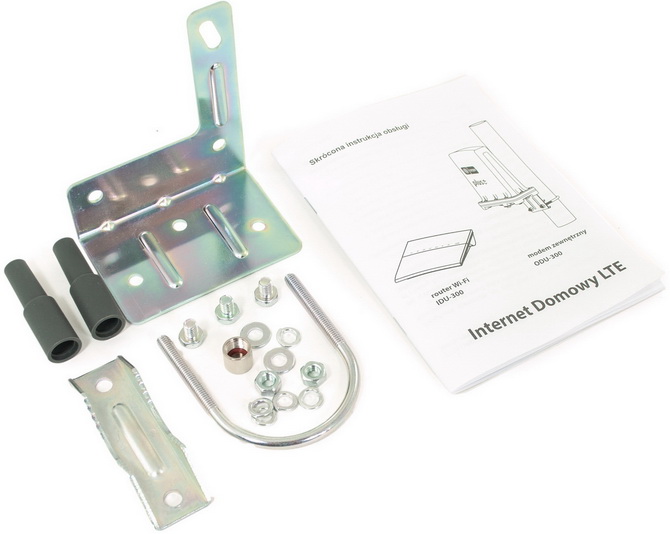

W zestawie otrzymujemy także metalowy uchwyt, opaskę U-kształtną, gumową nakładkę dla złącza antenowego i śruby montażowe, czyli praktycznie wszystko co potrzeba do zainstalowania sprzętu na zewnątrz. Najlepiej modem ODU 300 umieścić na wysuniętej rurze i ukierunkować do najbliższego nadajnika BTS, żeby poprawić zbieranie sygnału. Oprócz rurki potrzebować będziemy także kabla koncentrycznego - obydwa elementy trzeba dokupić osobno, bo wysokość / długościowy zależy od sposobu oraz miejsca umiejscowienia sprzętu. Instalacja wraz z anteną satelitarną jest opcjonalna, ale tutaj nie będziemy potrzebować kabla koncentrycznego, o ile istniejąca instalacja spełnia wymagane parametry. Warto podkreślić, że jakość kabla wpływa na tłumienie sygnału jak również spadek napięcia poniżej wymaganego progu dla LNB (zbyt stare kable mogą wymagać wymiany). Do testów wykorzystywany jest kabel dobrej jakości Triset o tłumieniu ~25dB/100 m (na 2GHz) i rezystancji poniżej 20 Ohm/km (w temp. 20°C) - zalecane jest stosowanie kabla o podobnych parametrach.

Spód modemu ODU 300 to szereg złączy i kontrolka stanu, którym warto się bliżej przyjrzeć. Do odkręcanego pojemnika wkładamy standardową kartę SIM (micro i nano nie są zalecane), którą następnie szczelnie zamykamy. Obok znajduje się dioda sygnalizująca moc odbieranego sygnału, gdzie poszczególne poziomy opisano kolorami - czerwonym, pomarańczowym, zielonym, niebieskim i fioletowym (od braku do najlepszej jakości). Są jeszcze złącza dla zewnętrznej anteny LTE, złącze dla routera IDU 300 oraz złącze LNB dla anteny naziemnej lub konwertera satelitarnego.
