Modecom MC-500-S88 SILVER - Tętnienia napięć

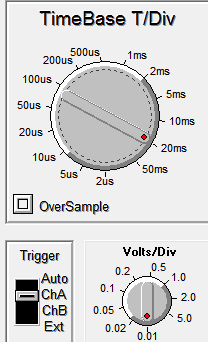

Multimetrem nie jesteśmy w stanie zbadać przebiegu napięcia, ponieważ próbkowanie jest zbyt małe. Do tego celu niezbędny jest oscyloskop - korzystamy z przystawki oscyloskopowej USB Singray DS1M12. To dzięki tym pomiarom można dokładnie ocenić jakość napięć, bo tętnienia na wyjściu zasilacza to najważniejszy parametr. Przekroczenie dopuszczalnych wartości ustalonych w normie ATX może prowadzić do niestabilności komputera, losowych restartów, BSOD-ów (Blue Screen of Death) lub też trwałego uszkodzenia sprzętu. Interesuje nas wyłącznie pomiar wartości międzyszczytowej składowej zmiennej, tzw. peak-to-peak (Pk-Pk) - wartość wyrażona jest w miliwoltach (mV). Stała czasowa na działkę ustawiona została na 20 ms, natomiast wartość napięcia na działkę 20 mV.

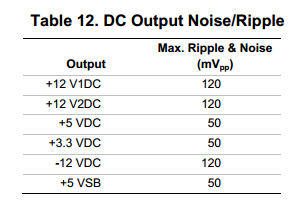

Poniżej jeszcze wyciąg z normy ATX 2.3, na obwodach +12 V oraz -12 V dopuszczalne są wartości do 120 mV, na pozostałych natomiast do 50 mV.

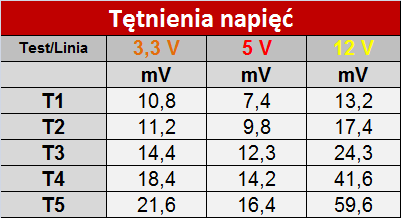

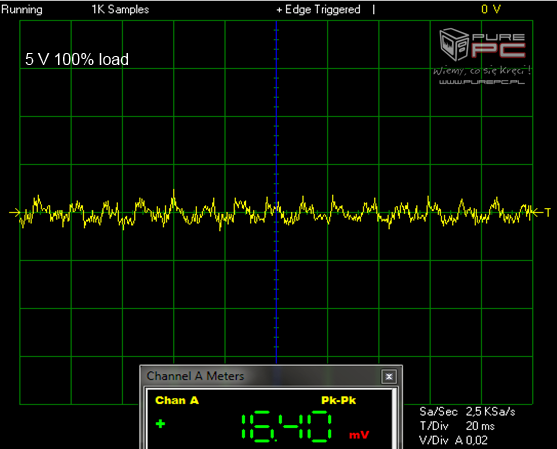

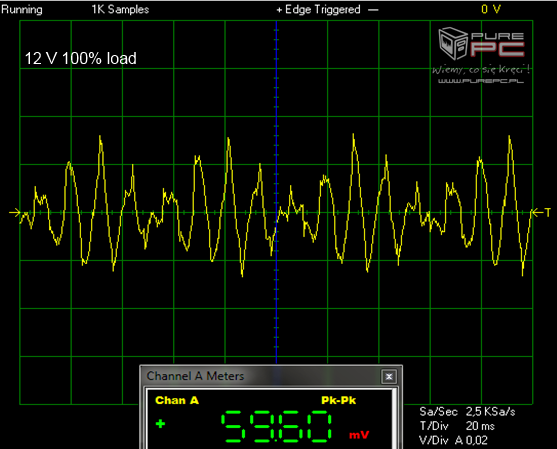

Tętnienia na wszystkich liniach bez problemu mieszczą się z dużym zapasem w przyjętym zakresie normy ATX, nawet na pełnej mocy. Na niskich i średnich obciążeniach, zanotowałem wartości rzędu od kilkunastu do kilkudziesięciu miliwolt. Jest naprawdę dobrze jak na jednostkę poniżej 200 zł. Zasilacz nawet podczas mocnego przeciążenia nie przekroczył wartości dopuszczalnych. Nie zmienia to jednak faktu, że kształt przebiegu napięcia +12 V do idealnych nie należy.
