Test zasilacza Modecom MC-500-S88 Silver - Tanie 80Plus Silver

Modecom MC-500-S88 SILVER - Specyfikacja i wygląd

Zasilacz posiada jedną szynę +12 V, która potrafi dostarczyć 41 A (492 W), czyli prawie całkowitą moc znamionową PSU. Dzięki temu nie jest narażony na możliwe problemy związane z dystrybucją napięć +12 V. Obciążalność obwodów +3,3 V oraz +5 V wynosi tylko 103 W, gdzie każdy z nich dostarczy po 15 A. Tutaj mała uwaga - łączne dopuszczalne obciążalności są zauważalnie niższe niż suma iloczynów poszczególnych szyn! W tym przypadku dla napięć +3,3 V oraz +5 V jest to 124,5 W, czyli 21,5 W więcej względem deklarowanych przez producenta wartości.

Modecom MC-500-S88 SILVER - Charakterystyka prądowo-napięciowa:

• +3.3 V: 15 A (49,5 W)
• +5 V: 15 A (75 W)
• Łączna obciążalność 150 W
• +12 V1: 41 A (492 W)
• Łączna obciążalność 492 W
• -12 V: 0,3 A (3,6 W)
• +5 Vsb: 2,5 A (12,5 W)
• Całkowita moc 500 W

W konstrukcjach z podziałem na kilka linii +12 V, pozostaje kwestia dystrybucji napięć. W niektórych przypadkach może się to okazać cenną informacją. Podłączenie komponentów łasych na energię (CPU i GPU) w niewłaściwie zrealizowanym podziale napięć może doprowadzić do przeciążenia obwodu i zadziałania zabezpieczenia OCP (nadmiarowo-prądowego). W efekcie skutkuje to wyłączeniem zasilacza (BSODy, reset komputera podczas obciążenia). Modecom w testowanym modelu zastosował jedną mocną szynę +12 V, więc wspomniane wyżej okoliczności nie będą miały miejsca.

Mamy jedną linię +12 V, czego jestem mocnym zwolennikiem. Z uwagi, że zasilacz dysponuję mocą znamionową 500 W, nie jest zalecane podłączanie więcej niż jednej karty graficznej. Zresztą okablowanie nam na to nie pozwoli. Spokojnie natomiast zasilamy konfigurację wyposażoną w procesor Intel Core i5 Skylake/Kaby Lake, który pod pełnym obciążeniem potrzebuje ok. 5-6 A. Nie będzie również problemów z procesorami AMD FX8xxx/9xxx. W testowanym modelu, producent słusznie oddał do dyspozycji tylko 2 złącza PCI-E. Dzięki temu zminimalizowano prawdopodobieństwo przeciążenia obwodu +12 V, a przy tym doprowadzenia do uszkodzenia. Pomijam osoby, którym przyjdzie na myśl podłączenie np. GTX 590, który podczas obciążenia z linii zasilania +12 V, tylko kablami PCI-E, pobiera łącznie ok. 24 A. W takim przypadku oczywiste jest zadziałanie zabezpieczenia OCP/OPP, gdyż do tej karty zalecany jest zasilacz o mocy minimum 700 W. Oczywiście jest to abstrakcja, mało kto posiada jeszcze dwuukładowego GTX 590, po drugie nikt o zdrowych zmysłach nie podłączy do takiego zestawu PSU o mocy 500 W. Producent w opisie zasilacza chwali się, cytuję: "Wykorzystaliśmy wysoką jakość komponentów w połączeniu z atrakcyjną ceną" - coś czuję, że marketing nadwyrężył temat, ale to się za chwilę wyjaśni. Kolejna kwestia, z ciekawości przeczytałem dołączony manual. Tak, jest nasz ojczysty język. W instrukcji zawarto kilka ciekawych stwierdzeń, m.in.

Upewnić się, że zasilacz Modecom ... nie będzie pracował z maksymalnym obciążenia w trybie ciągłym...

Jest również wzmianka o kondensatorach elektrolitycznych, które wysychają w trakcie długotrwałej eksploatacji pod dużym obciążeniem. Czyli mamy rozumieć, że wysokiej jakości komponenty nie wytrzymują długotrwałego dużego obciążenia? Czyżby jakość wykorzystanych komponentów była wątpliwa? Jak dla mnie dobry zasilacz powinien bez problemu pracować z dużymi obciążeniami w trybie ciągłym bez awarii. Widzę, że może być ciekawie.

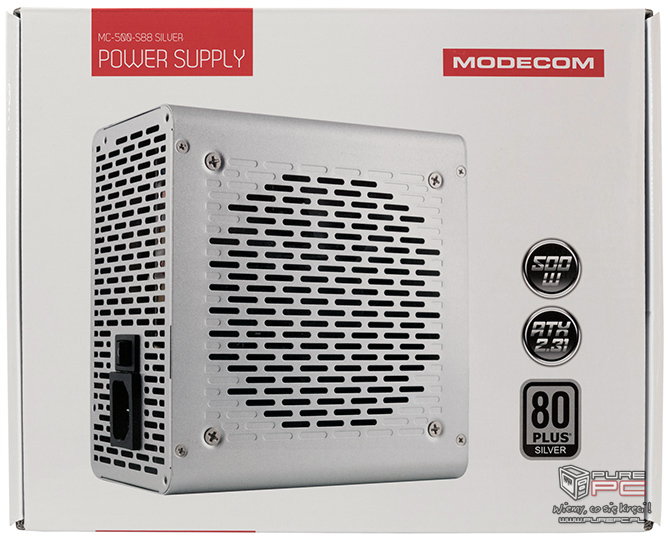

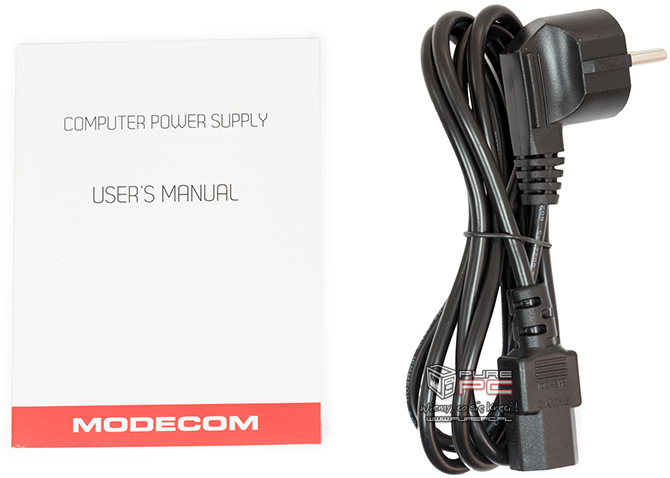

Recenzowany zasilacz zapakowany jest w dość niewielkie białe pudełko. Na froncie dostajemy tylko informacje na temat serii PSU, posiadanego certyfikatu 80 PLUS, mocy owej jednostki czy zdjęcie poglądowe zawartego w środku produktu. Z tyłu znajdziemy dane dotyczące m.in. ilości danych złącz, mocy oraz sprawności PSU. Na bokach rozmieszczono, wyłącznie w języku angielskim, informacje o cechach urządzenia. Dziwne podejście, brak opisów w języku polskim. Producent nie dodał też jakichkolwiek danych technicznych jak tabliczka prądowo-napięciowa. Miejsca jest dużo, które można było spożytkować w bardziej efektywny sposób. Oprócz zasilacza, w pudełku znajdziemy: kabel zasilający oraz instrukcję obsługi - w tym w języku polskim. Niestety, atrakcyjna cena pociągnęła ze sobą pewne cięcia, pierwszym efektem jest brak śrubek do montażu w obudowie.

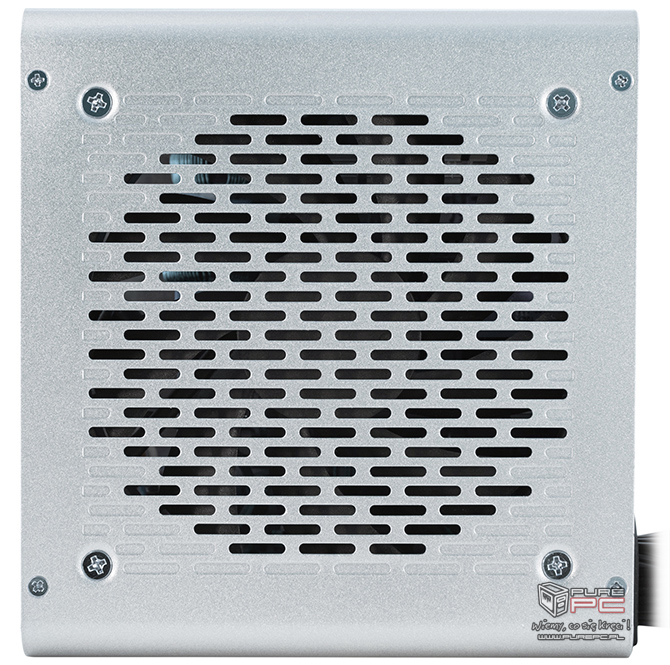

Modecom MC-500-S88 SILVER to jednostka o nieco mniejszych wymiarach 160 x 140 x 86 mm, przez co staje się bardziej kompaktowym produktem. Zasilacz cechuje się unikalnym wzornictwem, i rzeczywiście PSU Modecom prezentuje się interesująco. Jakość wykonania sprawia bardzo dobre wrażenie, spasowanie blach jest dobre. Niestety powłoka lakiernicza jest podatna na zarysowania i otarcia, powodując matowienie lakieru na obrzeżach obudowy. Wentylator osłaniają charakterystyczne podłużne wycięcia, tzw. fasolki. Wygląda to ładnie, jednak może mieć to negatywny wpływ na system chłodzenia jednostki.

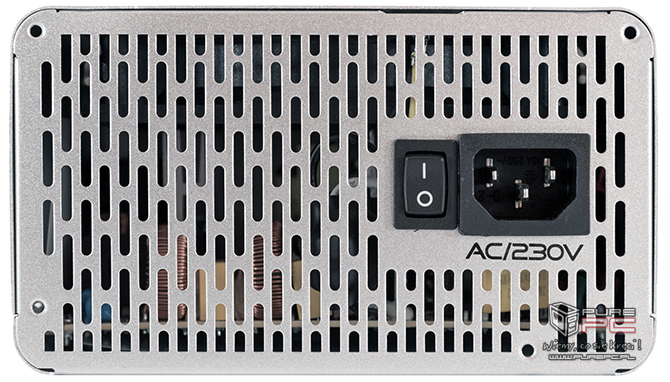

Tył zasilacza wykonano w taki sam sposób jak osłonę wentylatora, podłużne fasolki. W przeciwieństwie do poprzednio testowanego be quiet! Pure Power 10 CM 500 W, powierzchnia ta została maksymalnie wykorzystana. Niestety odstępy między otworami są dość duże, a same otwory do szczególnie wielkich nie należą. Standardowo umiejscowiono tutaj włącznik zasilania oraz wtyk AC.

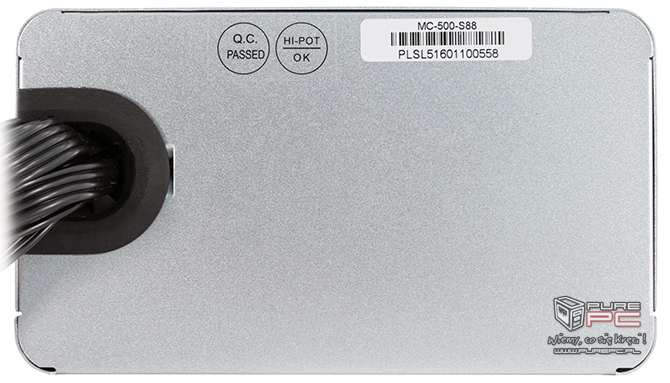

Z przodu znajduje się wypust z wiązkami stałymi, które zabezpieczono przed uszkodzeniem grubą gumową nakładką na obrzeżu blachy. Dobre posunięcie, bowiem przez przepust przechodzą płaskie wiązki, bez zabezpieczającego izolację oplotu nylonowego.

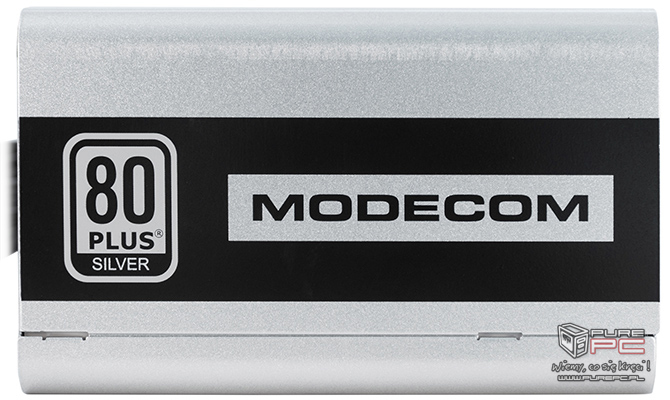

Na bokach znajduje się sitodruk, przedstawiający nazwę firmy oraz logotyp posiadanego certyfikatu 80 PLUS. Okazuję się, że sitodruk nie jest zabezpieczony żadną warstwą lakieru, przez co jest bardzo podatny na uszkodzenia. Łatwo o zarysowania, nawet podczas przesuwania po biurku.

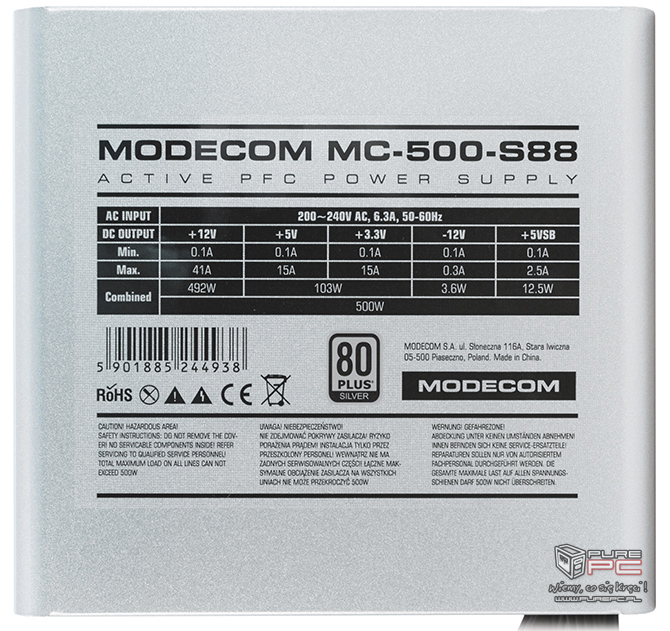

Na spodzie jednostki umieszczono dużą naklejkę, ze specyfikacją prądowo-napięciową, którą opisałem dokładniej na początku niniejszego rozdziału. Testowany model oferuje jedną mocną szynę +12 V, na której dostępną mamy niemal pełną moc, czyli 492 W, oraz certyfikat 80 PLUS Silver. Teoretycznie wystarczy nawet dla podkręconego Core i7-7700K i GeForce GTX 1080, aczkolwiek testy i analiza wnętrza pozwolą potwierdzić (lub obalić) tę hipotezę.
