Test zasilacza Corsair TX550M 550W - wydajny, cichy i niedrogi

Corsair TX550M 550 W - Testy

Czas na najciekawszy aspekt każdego artykułu, testy. Procedura testowa została dokładnie opisana w osobnym wpisie, którego znajdziecie pod poniższym linkiem.

Testy zasilaczy komputerowych - nowa procedura testowa gotowa

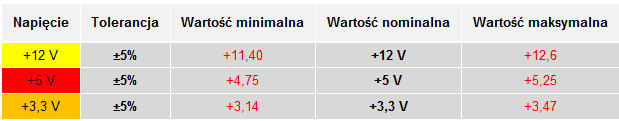

Każdorazowo, po dokonaniu wszystkich pomiarów (podczas każdego testu), zostawiam zasilacz na danym obciążeniu, na co najmniej kilkadziesiąt minut. Takie działanie ma na celu sprawdzenie stabilności oraz wykonanie dodatkowych weryfikujących pomiarów. Zawsze zaczynam od maksymalnego obciążenia. Zanim zacznę analizę wyników przypominam, że moc zasilacza określa obciążalność na linii +12 V, a ta jest bliska mocy znamionowej PSU. Temperatura otoczenia podczas testów wynosiła 20,5 °C, natomiast napięcie w sieci energetycznej 235,3 V. Starałem się, by stopnie obciążeń zasilacza były bliskie wartości 10%, 20%, 35%, 50%, 75% i 100% mocy znamionowej. Na początek przypomnę zakres bezpiecznych napięć wg normy ATX.

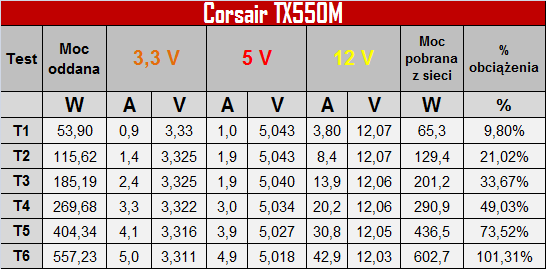

PSU zaliczył wszystkie testy pozytywnie, nie było żadnych problemów z moją wymagającą procedurą, a przecież XFX XT600 zdążył już pokazać, że nie mam oporów, by spalić zasilacz. Pod względem napięć nie mam żadnych zastrzeżeń, wartości w całym spektrum mocy były bliskie wzorcowym. Obciążenia rzędu 42,9 A na linii +12 V w teście T6 nie powodują jakichkolwiek niestabilności na Corsair TX550M 550 W. W próbie przeciążenia jednostki mamy okazję zbadać zapas mocy, który jest jest całkiem okazały. Może nie tak jak w EVGA SuperNOVA G3 550 W, ale udało się uzyskać 129,7%, co pozwoliło na obciążenie linii +12 V prądem o natężeniu 55,9 A, dając 713,55 W! Zazwyczaj tak duże przeciążenie powoduje znaczne spadki woltażu, ale nie w tym przypadku. Warte uwagi są napięcia, które nawet pod pełnym obciążeniem zachowywały odpowiednie wartości - nie tylko w ramach normy ATX, ale były bardzo bliskie wzorcowym, a przy przeciążeniu jednostki napięcie linii +12 V miało wartość 12,03 V, czyli tyle co w teście T6.

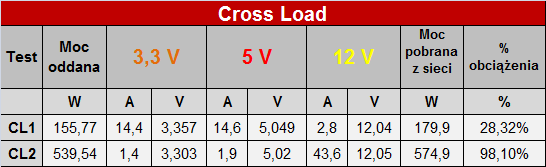

Testy obciążeń krzyżowych to dla każdego PSU z konwerterami DC-DC na stronie wtórnej czysta formalność. Nie inaczej jest w przypadku Corsair TX500M 550 W. Napięcia nie przekroczyły normy ATX, a jedyne, na co możemy zwrócić uwagę to niewielki wzrost napięcia obwodu +3,3 V w teście CL1 do 3,357 V. Różnica napięcia dla szyny +12 V między testami CL1 a CL2 wynosi 0,01 V, czyli 10 mV.

W dobie miniaturyzacji procesu produkcyjnego chipów graficznych, jak i CPU spada zapotrzebowanie na energię. Nowe komputery PC (kompletny zestaw bez monitora i peryferiów) w trybie spoczynku czy przeglądania internetu nierzadko potrzebują 40 W dla całej jednostki, stąd test ten jest bardzo istotny. Corsair TX550M 550 W zalicza go pozytywnie, co nie jest niespodzianką - obciążenia na niskim poziomie nie są problemem. Zasilacz wypada bardzo dobrze, natomiast o sprawności napiszę później.

Ostatnim testem dodatkowym jest test zabezpieczeń. Spowodowanie zwarcia na pełnym obciążeniu to spore wyzwanie, a zarazem ciekawa próba, wykonywana na sam koniec procedury. Po spowodowaniu zwarcia na złączu Molex zasilacz się wyłączył i po ponownym rozruchu działał poprawnie. Jak wcześniej wspomniałem, maksymalne natężenie prądu, jakie udało się uzyskać z zasilacza, wyniosło 55,9 A i przekroczenie tej wartości kończyło się aktywacją zabezpieczenia przeciążeniowego OPP, powodując wyłączenie PSU. Sprawdziłem również prąd rozruchowy, czyli chwilowy prąd powstały w głównej mierze przez ładowanie kondensatorów APFC, który wyniósł tylko 18 A. Jest to niewielka wartość i nie będzie problemów z zabezpieczeniem nadmiarowo-prądowym w starszych sieciach elektrycznych. Wszystkie testy zasilacz przeszedł wzorowo.

Prąd rozruchowy

Ampery (mniej = lepiej)





10

20

30

40

50

60

70

80

90

100



Corsair TX550M 550 W

18



Seasonic Focus Plus Gold 550 W

26.6



Corsair AX1600i

29.6



AeroCool KCAS 600 W

30.8



Seasonic PRIME Titanium 750 W

37.7



XFX Core XT600

41.3



SilentiumPC Supremo FM2 650 W

44.0



Seasonic PRIME Gold 750 W

44.8



Chieftec New A-135 750CB

45.3



be quiet! Pure Power 10 CM 500 W

55.3



be quiet! Straight Power 11 650 W

55.4



Modecom MC-500-S88 SILVER

78.8



EVGA SuperNOVA G3 550 W

84.4
