Test zasilacza Corsair SF600 Platinum - maluch SFX klasy premium

Corsair SF600 Platinum - Wnętrze

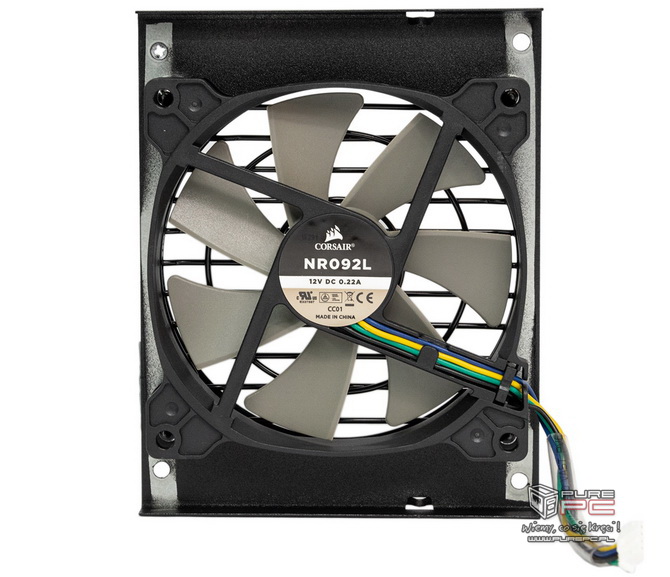

Za chłodzenie elektroniki odpowiada 92-milimetrowy, siedmiołopatkowy wentylator Corsair NR092L z łożyskiem Rifle. To ostatnie jest odmianą łożyska ślizgowego i charakteryzuje je cichsza praca oraz żywotność porównywalna z odmianami kulkowymi (ponad 50000 godz.). Łożysko posiada spiralny rowek, pompujący płyn smarujący nawet do górnej części wału, zapewniając opisane cechy. Ponadto, w przeciwieństwie do wentylatorów z łożyskiem ślizgowym, może bez przeszkód pracować w pozycji poziomej, co przy zasilaczu SFX, gdzie często jego montaż jest pionowy, jest uzasadnionym wyborem. Grubość wentylatora wynosi tylko 15 mm, a prędkość maksymalna to 3950 obr./min.

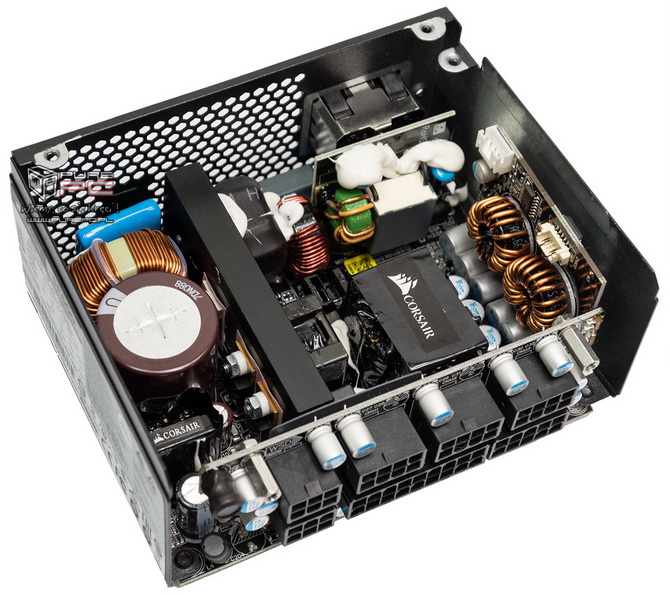

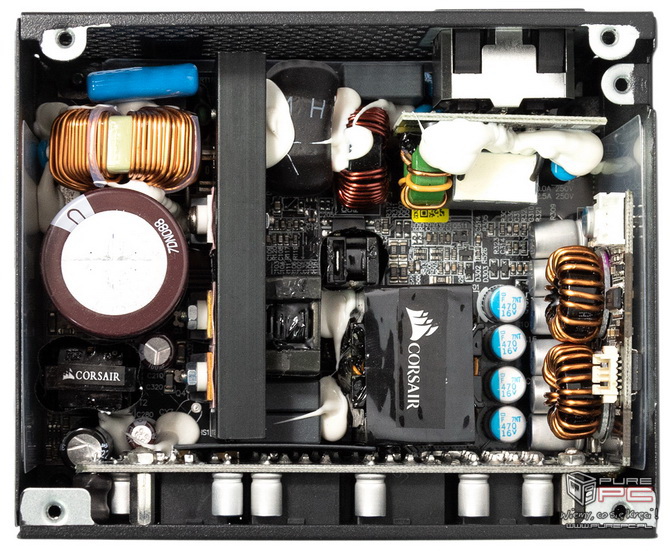

W tak niewielkiej obudowie naprawdę sporo się zmieściło. Pomimo dużej mocy PSU (600 W), we wnętrzu znajduje się tylko jeden, sporych rozmiarów, aluminiowy anodowany na czarno radiator. Jak łatwo zauważyć, układ wnętrza jest nieco inny niż konstrukcjach ATX, jednakże zachowuje logiczny układ. Po prawej stronie od góry mamy filtr EMI, idąc w lewo napotykamy wspomniany wcześniej radiator. Chłodzi on mostek prostowniczy, elementy układu aktywnej korekcji mocy (APFC) oraz tranzystory kluczujące. Od lewej strony mamy standardowo cewkę PFC oraz kondensator wysokonapięciowy i mały transformator obwodu 5 Vsb. Idąc w prawo, za radiatorem mamy cewkę i dwa kondensatory tworzące układ rezonansowy (LLC), zaś następnie główny transformator. Przy prawej krawędzi umieszczono pionowy laminat konwerterów DC-DC, natomiast na dolnej krawędzi mamy płytkę, lutowaną do głównej PCB, złącz panelu modularnego okablowania.

Producentem OEM jest firma Great Wall. Jakość lutowania jest bardzo dobra. Zauważalnych jest kilka miejsc, które były poprawione ręcznie i mamy tam nadmiar topnika.

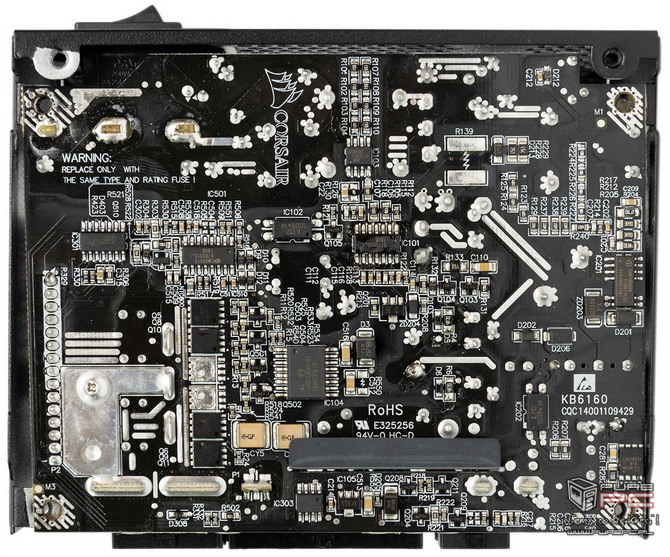

Na rewersie PCB znajduje się sporo dodatkowych elementów elektronicznych, które nie zmieściły się na awersie laminatu - wśród nich układ scalony Silicon Labs Si8230BD, kontroler PFC CM6502 i kontroler rezonansowy CM6901X. Ponadto znajdziemy scalaki IN1S429I-SCG oraz kontroler PWM obwodu 5 Vsb ICE5QR1680AG.

Oczywiście z braku miejsca znajdziemy tutaj również tranzystory sekcji prostowania oraz jeden generujący napięcie 5 Vsb. MOSFET-y prostownika dodatkowo chłodzone są przez obudowę i blachę aluminiową, za pośrednictwem termopada.
