Test zasilacza Chieftec New A-135 APS-750CB - mocne 750 W

Chieftec New A-135 APS-750CB - Tętnienia napięć

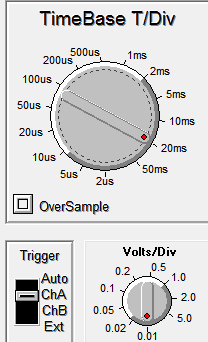

Multimetrem nie jesteśmy w stanie zbadać przebiegu napięcia, ponieważ próbkowanie jest zbyt małe. Do tego celu niezbędny jest oscyloskop - korzystamy z przystawki oscyloskopowej USB Singray DS1M12. To dzięki tym pomiarom można dokładnie ocenić jakość napięć, bo tętnienia na wyjściu zasilacza to najważniejszy parametr. Przekroczenie dopuszczalnych wartości ustalonych w normie ATX może prowadzić do niestabilności komputera, losowych restartów, BSOD-ów (Blue Screen of Death) lub też trwałego uszkodzenia sprzętu. Interesuje nas wyłącznie pomiar wartości międzyszczytowej składowej zmiennej, tzw. peak-to-peak (Pk-Pk) - wartość wyrażona jest w miliwoltach (mV). Stała czasowa na działkę ustawiona została na 20 ms, natomiast wartość napięcia na działkę 20 mV.

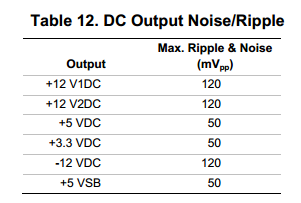

Poniżej jeszcze wyciąg z normy ATX 2.3, na obwodach +12 V oraz -12 V dopuszczalne są wartości do 120 mV, na pozostałych natomiast do 50 mV.

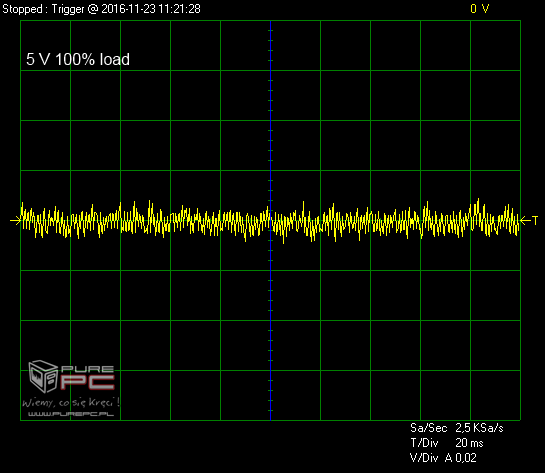

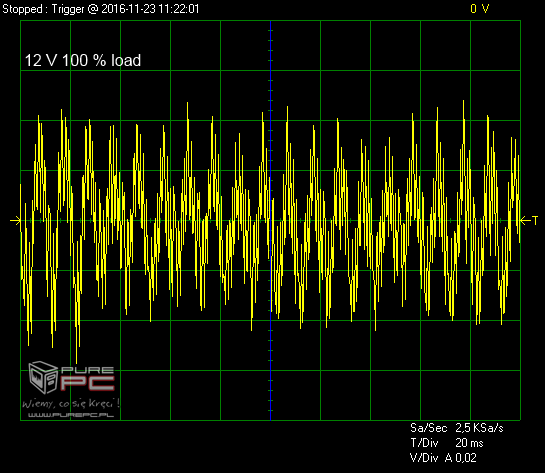

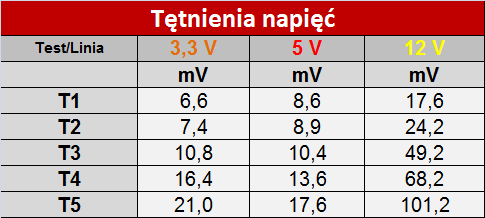

Tętnienia na liniach +3,3 V oraz +5 V mieszczą się ze sporym zapasem w zakresie normy ATX. Niestety nie mogę tego powiedzieć o najważniejszej linii +12 V. Do 75% jest jak najbardziej akceptowalna, tudzież na stuprocentowym obciążeniu jednostki Chefteca przekraczamy 100 mV - jest już blisko górnej granicy, która wynosi 120 mV. Jak widać filtrowanie napięć wyjściowych mogłoby być lepsze w obrębie obwodu napięcia +12 V. Mimo nieprzekroczenia bezpiecznych zakresów normy ATX ciekaw byłem, co stanie się, jak przeciążę zasilacz do granic możliwości. Niestety tętnienie napięcia na szynie +12 V doszło do 159 mV (przekroczenie o 39 mV). Nie zalecam, więc przeciążania zasilacza ponad wartości znamionowe, ponieważ istnieje realne zagrożenie uszkodzenia zasilanych podzespołów komputera.
