Test zasilacza Chieftec New A-135 APS-750CB - mocne 750 W

Chieftec New A-135 APS-750CB - Analiza strony wtórnej

Strona wtórna każdego zasilacza zaczyna się na wyjściu z wtórnego uzwojenia transformatora i odpowiada za prostowanie oraz filtrowanie prądu o odpowiednich wartościach napięć (+3,3 V, +5 V, +12 V). Do realizacji sekcji prostowania w tańszych zasilaczach wykorzystuje się prostowniki Schottky’ego. W takich jednostkach najczęściej spotykamy regulację grupową lub indywidualną. W droższych modelach do prostowania linii +12 V stosuje się wyłącznie elementy aktywne, czyli tranzystory MOSFET oraz konwertery DC-DC, które pozwalają uzyskać dużo wyższą sprawność energetyczną.

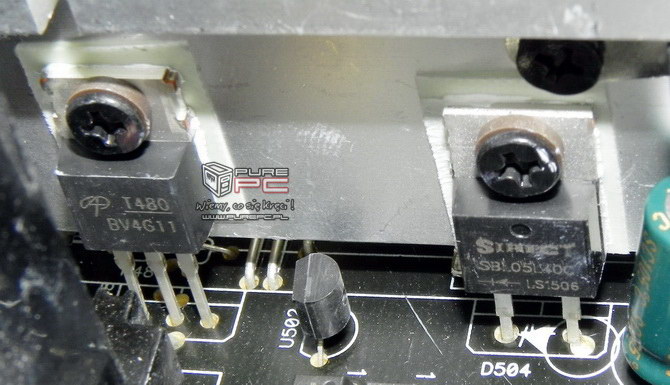

W testowanej jednostce za prostowanie szyny +12 V odpowiadają trzy tranzystory MOSFET AOT480L. Parametr RDS(on) tych tranzystorów jest niski i typowo wynosi 4,5 mΩ. Jeden element jest w stanie dostarczyć do 180 A w trybie ciągłym przy 25 °C. Na tym samym odpromienniku ciepła znajdziemy również 10 amperową diodę Sirect SBL05L40C, choć numery sugerują 5 A, odpowiedzialną za napięcie 5 Vsb.

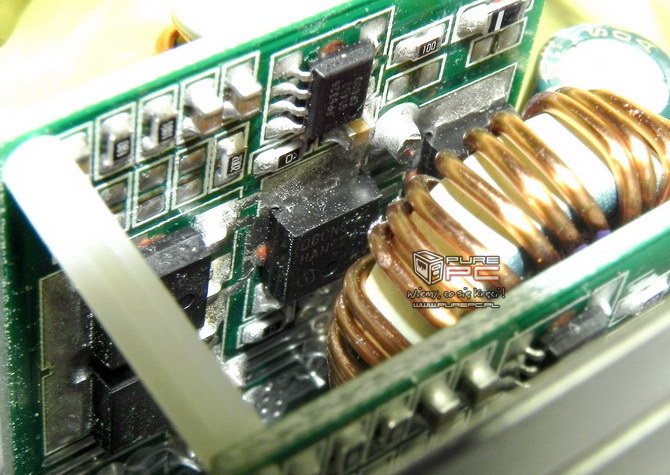

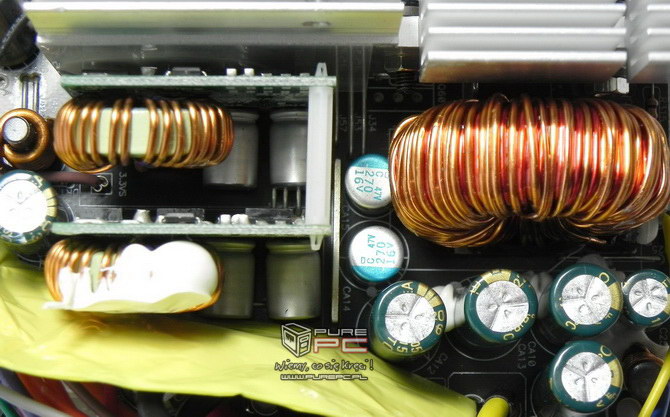

Konwertery DC-DC napięć +3,3 V oraz +5 V znajdują się na dwóch dedykowanych pionowych PCB, za radiatorem sekcji prostowania. Na konwerterach znajdziemy po cztery MOSFETy Infineon IPD060N03L. Parametr RDS(on) tych tranzystorów jest niski i typowo wynosi 6 mΩ. Jeden element jest w stanie dostarczyć do 50 A w trybie ciągłym przy 25 °C. Na każdej płytce umieszczono również synchroniczny kontroler PWM FP6326, który posiada monitoring obwodów pod kątem OCP, UVP oraz OVP.

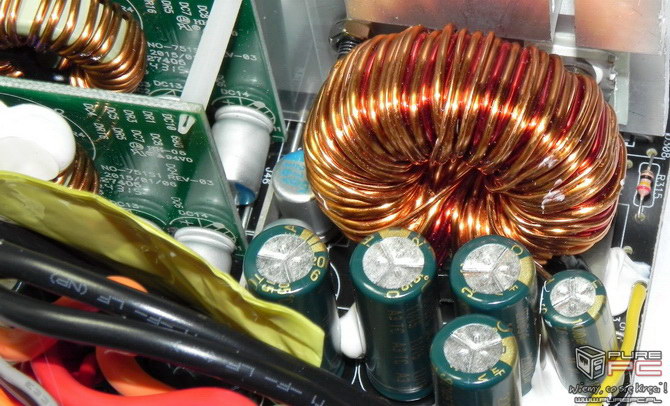

Nad bezpieczeństwem czuwa układ Infineon PS223, który monitoruje pracę zasilacza i inicjuje zaimplementowane zabezpieczenia po przekroczeniu ustalonych wartości. Obsługuje takie zabezpieczenia jak OCP, OVP, UVP oraz OTP. Na stronie wtórnej mamy kondensatory elektrolityczne produkcji Teapo serii CS, certyfikowane do 105 °C i żywotności do 2000 godzin, oraz kilka sztuk kondensatorów aluminiowo-polimerowych produkcji Chemi-Con.

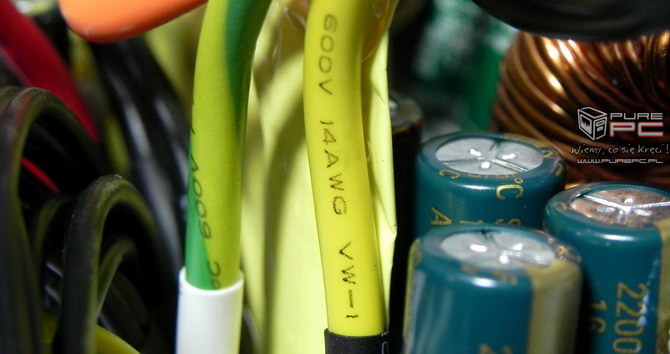

Jak widać po oznaczeniach na laminacie, zasilacz posiada dwie szyny +12 V. Linię V1 poznamy po całkowicie żółtych przewodach, natomiast obwód V2 po żółto-zielonych. Do połączenia z panelem modularnym wykorzystano grubsze przewody 14 AWG.
