Test zasilacza be quiet! Straight Power 11 650W - Cicho i wydajnie

be quiet! Straight Power 11 650 W - Analiza strony pierwotnej

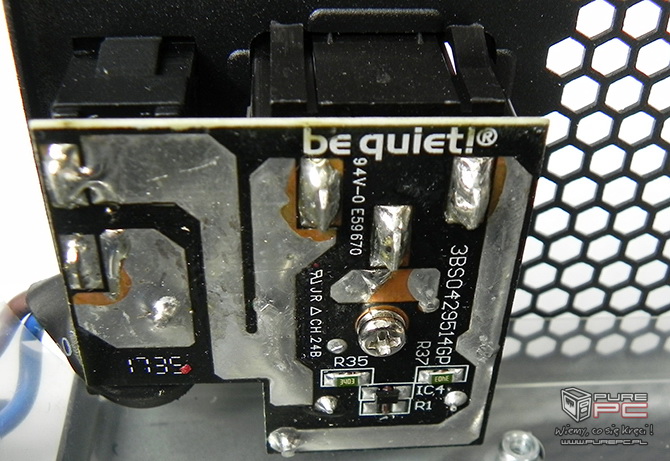

Do wtyku zasilania AC przylutowano niewielką płytkę drukowaną, na której mamy pierwszą część filtra EMI, gdzie znajdziemy takie elementy jak dwa kondensatory ceramiczne Y oraz jeden poliestrowo-metalizowany X. Na przewodach dodatkowo znakuje się dławik przeciwzakłóceniowy.

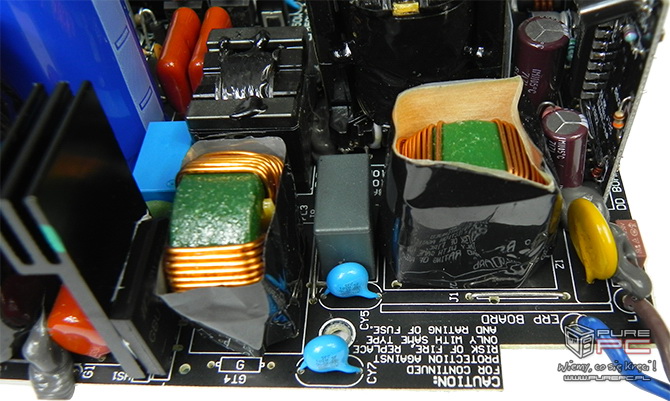

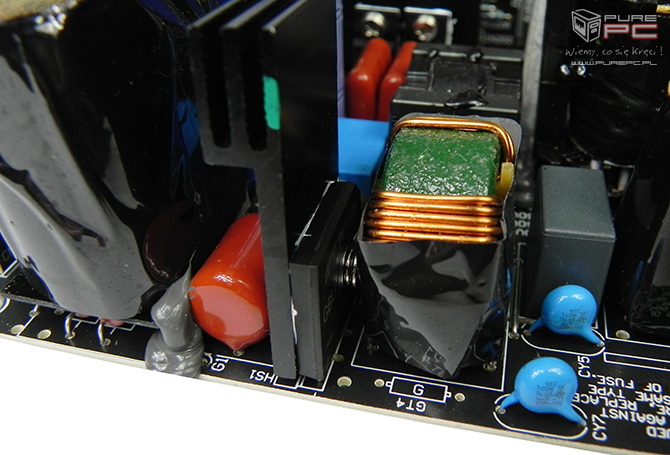

Dalszą część filtracji napięcia wejściowego umieszczono na głównym laminacie. Kolejno mamy: bezpiecznik, warystor (dyskowy pomarańczowy), dwie cewki z rdzeniem ferrytowym, jeden kondensatory poliestrowo-metalizowany typu X (szary) oraz dwa kondensatory ceramiczne typu Y (niebieskie dyskowe). Etap filtracji napięcia wejściowego jest bardzo dobry.

Za filtrem EMI widzimy czarny aluminiowy radiator o zwiększonej pojemności cieplnej, do którego przylega 15-amperowy mostek prostowniczy HY GBU1506L.

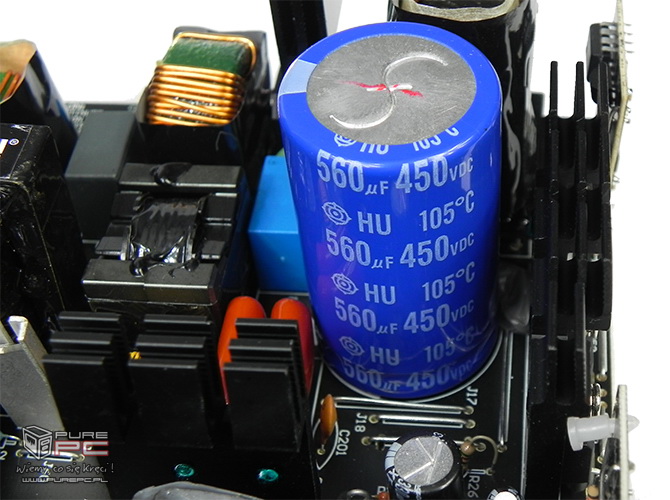

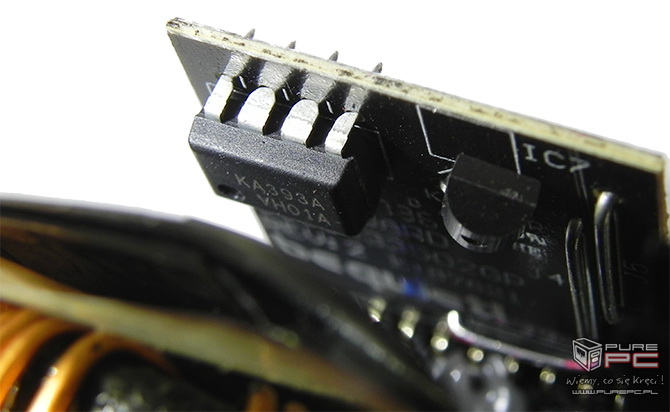

W układzie APFC mamy jeden wysokonapięciowy kondensator filtrujący japońskiej produkcji - Hitachi se­rii HU o po­jem­no­ści 560 µF i na­pię­ciu 450 V. Certyfikowany jest do pracy przy maksymalnej temperaturze 105 °C. Za nim znajdują się przekaźnik (niebieska kostka) i termistor, które razem chronią zasilacz przed prądami udarowymi. Za cewką układu APFC umiesz­czo­no nie­wiel­ki pionowy la­mi­nat, na któ­rym zna­lazły się układy KA393A. Ponadto na jego stronie lutowania wylądował kontroler PFC Infineon ICE2PCS02.

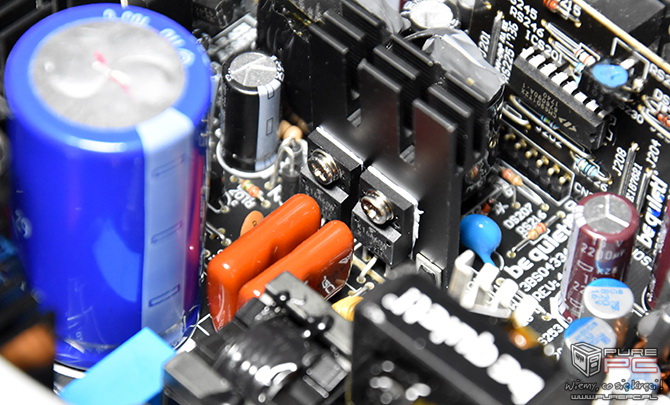

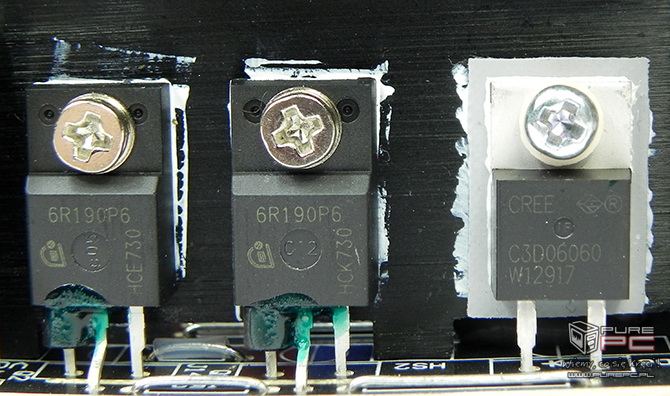

W układzie aktywnego PFC znajdziemy dwa MOSFETy Infineon IPP60R190P6. Charakteryzują się parametrem RDS(on) na poziomie 190 mΩ i są w stanie dostarczyć 20,2 A w trybie ciągłym przy 25 °C. Poza tym, 9-amperową diodę Schottky’ego C3D06060A.

Za przełączanie odpowiadają dwa tranzystory Toshiba TK16A60W w topologii półmostu “half bridge”. Charakteryzują się parametrem RDS(on) na poziomie 160 mΩ i są w stanie dostarczyć do 15,8 A każdy w trybie ciągłym przy 25 °C.

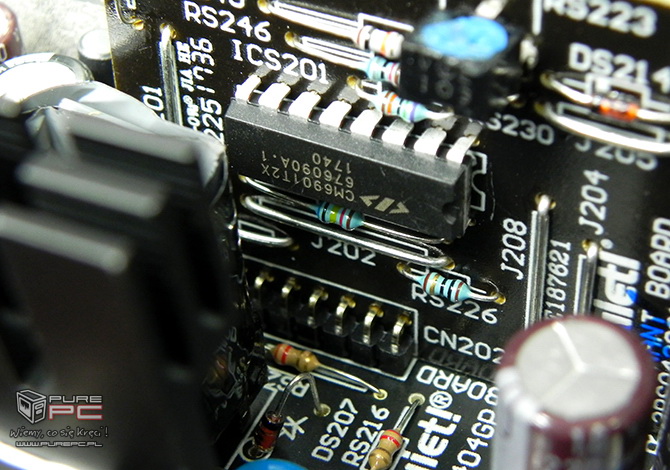

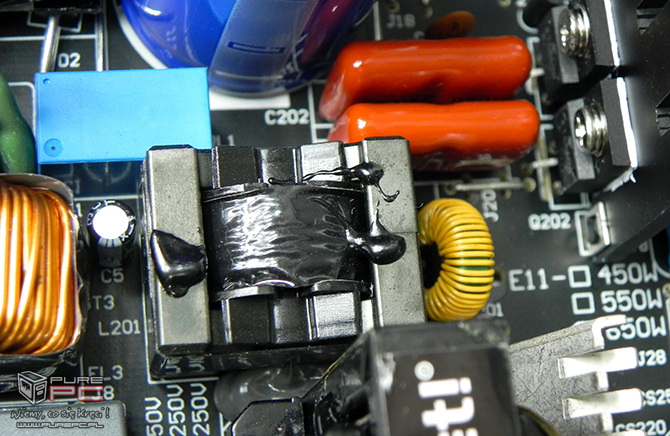

Elementy układu rezonansowego, jak cewki czy kondensatory, znajdują się dokładnie w centralnej części zasilacza. Za kontrolę obwodu rezonansowego odpowiada układ Champion CM 6901T2, czyli kontroler rezonansowy w topologiach LLC+SR.
