ASUS Z370-A Prime - Budowa i wyposażenie

ASUS został założony w 1989 roku przez czterech informatyków, którzy wcześniej pracowali w firmie ACER, jednak faktyczny debiut z gotową ofertą nastąpił dopiero kilka miesięcy później. Dzisiaj tajwańska korporacja jest jedną z największych w branży i dostarcza na rynek rozwiązania z rożnych segmentów, wśród których najsilniejszy nacisk położony został na urządzenia mobilne oraz komponenty komputerowe. Płyty główne i karty graficzne ASUS nadal pozostają ważnym filarem działalności spółki, która nieustannie ulepsza oraz modyfikuje swoje rozwiązania.

Specyfikacja ASUS Z370-A Prime:

• Mostek południowy: Intel Z370
• Socket: LGA 1151
• Obsługiwane procesory: Intel Core i3 / Core i5 / Core i7
• Format płyty: ATX
• Ilość slotów pamięci: 4x DDR4
• Maksymalna ilość pamięci: 64 GB
• Maksymalne taktowanie pamięci: 4000 MHz
• Karta sieciowa: 1x 10/100/1000 Mb/s (Intel I219-V)
• Kodek dźwiękowy: Realtek ALC1220A
• Obsługa SLI/CrossFire: Tak/Tak (x8/x8/x4)
• RAID: Tak (0/1/5/10)
• 1x PCI-Express 3.0 x16
• 1x PCI-Express 3.0 x8
• 1x PCI-Express 3.0 x4
• 4x PCI-Express 3.0 x1
• 6x SATA 6.0 Gb/s (Intel Z370)
• 1x M.2 Socket 3 PCI-Express 3.0 x4 & SATA (2242/2260/2280)
• 1x M.2 Socket 3 PCI-Express 3.0 x4 (2242/2260/2280)
• 6x wtyczki wentylatorów
• 6x USB 2.0 (4 na płycie / 2 na tylnym panelu)
• 6x USB 3.1 Gen1 (2 na płycie / 4 na tylnym panelu)
• 1x USB 3.1 Gen2 Typ A (1 na tylnym panelu)
• 1x USB 3.1 Gen2 Typ C (1 na tylnym panelu)

ASUS Z370-A Prime zamknięto w niemal identycznym pudełku jak poprzednika (Z270-A Prime), które upstrzono szeregiem najróżniejszych znaczków i emblematów informujących między innymi, że możemy spodziewać się wsparcia technologii SLI/CrossFire, DTS Connect, 5-Way Optimization oraz AURA Sync. Wewnątrz nie znajdziemy niczego nadzwyczajnego - wielojęzyczną instrukcję obsługi, zaślepkę portów I/O, płytkę ze sterownikami, kabelki SATA, nakładkę do łatwiejszego wpięcia kabelków od obudowy oraz podwójny mostek SLI HB. ASUS Z370-A Prime jest kolejną płytą główną z wyższego segmentu, w której producent nie rozpieszcza dodatkami.

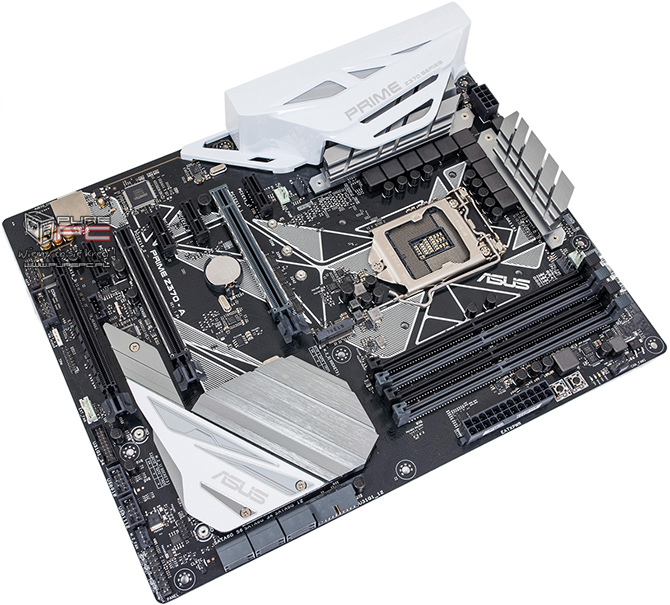

ASUS Z370-A Prime pod względem wyglądu jest niemalże bliźniakiem ASUS Z270-A Prime, zaszły jednak pewne różnice m.in.: wstawiono większy radiator mostka południowego oraz zmieniono wzorki na laminacie. Generalnie, połączenie czarnego oraz białego jest apetyczne, aczkolwiek dla całkowitej harmonii styliści powinni dostosować także radiatory, jakich metaliczny odcień trochę kontrastuje z pozostałymi elementami. Poza tym, oprócz wielkiej maskownicy tylnych portów, ASUS Z370-A Prime okazuje się zrównoważoną konstrukcją bez zbędnych udziwnień. Chociaż sprzęt nie jest dedykowany graczom, co zabawne, posiada więcej użytecznych dodatków od ASUS ROG Strix Z370-F m.in.: przyciski Power i MemOK na laminacie.

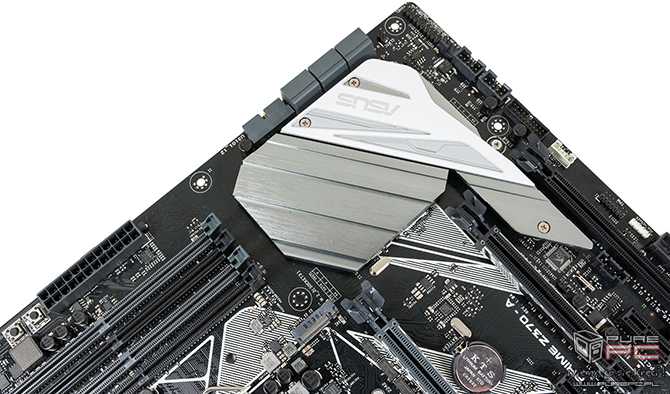

Południowy mostek ASUS Z370-A Prime przykrywa potężny płaski radiator, obok którego umieszczono sześć portów SATA 6.0 Gb/s obsługiwanych przez chipset. Nie zabrakło również slotu M.2 Socket 3 przeznaczonego dla nośników w rozmiarach 2242/2260/2280/22110 - dyski mogą skorzystać z pasma 32 GB/s (gniazdo jest kompatybilne również z modelami SATA). Jednak żeby uzyskać dostęp do złącza, trzeba najpierw odkręcić trzy śrubki i zdemontować maskownicę. ASUS Z370-A Prime posiada dwie wtyczki pozwalającą na podłączenie czterech zewnętrznych USB 3.1, podobnie jak starszych USB 2.0. Jest również sześć 4-pinowych złączy dla wentylatorów uwzględniających wtyczkę dedykowaną systemom AiO.

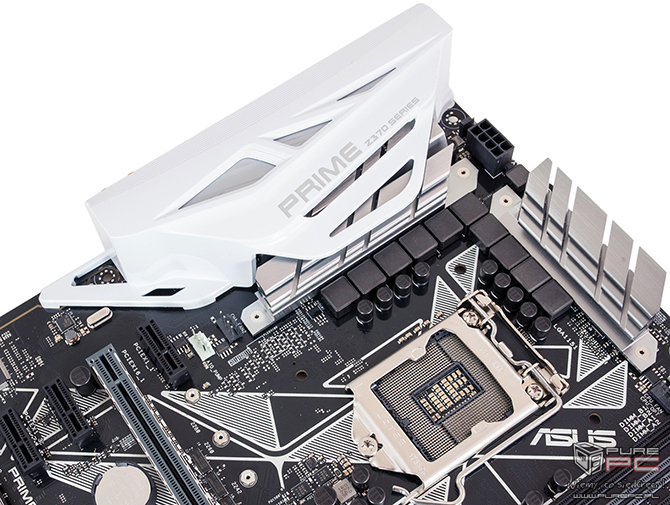

Sekcja zasilania ASUS Z370-A Prime jest ośmiofazowa i wykorzystuje podobne komponenty elektroniczne, jakie znajdziemy w wyżej pozycjonowanym ASUS Z370-F Strix Gaming. Konstrukcja otrzymała wysokiej klasy regulator napięcia Digi+ VRM wspomagany przez kondensatory 10K Black Metallic, dławiki MicroFine oraz mosfety NexFET. Skuteczność niewielkich lecz solidnie przykręconych do laminatu radiatorów sprawdzimy we właściwym momencie (tzn.: podczas testów), cieszy natomiast ich użebrowanie. Panel I/O zakryto plastikową maskownicą, dodającej ASUS Z370-A Prime masywności, którą można odkręcić w razie potrzeby.

Cztery banki RAM pozwalają zamontować 64 GB pamięci DDR4 4000 MHz (OC). Producent zastosował sloty jednostronne oznaczając poszczególne kanały innymi kolorami (czarny / szary), zaś dodatkowej podpowiedzi jak zamontować kości udzielają inskrypcje na laminacie. Między gniazdem procesora oraz pierwszym slotem PCI-Express 3.0 x16 wpasowano złącze M.2 PCI-Express 3.0 x4, pozwalające zamontować nośniki o długości 2242/2260/2280. Miejsce zostało sensownie wybrane, ograniczając negatywny wpływ gorącego powietrza wyrzucanego przez kartę graficzną, mogącego niepotrzebnie podgrzewać nośniki (zwłaszcza NVMe).

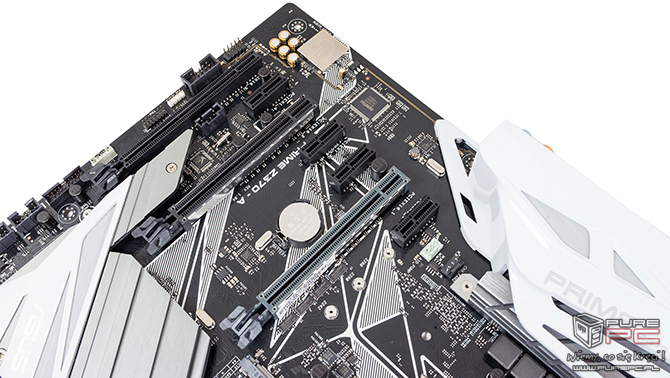

ASUS Z370-A Prime posiada trzy sloty PCI-Express 3.0, aczkolwiek tylko jeden elektrycznie x16, drugi x8, podczas gdy trzeci zaledwie x4. Płyta zapewnia oficjalne wsparcie NVIDIA SLI oraz AMD CrossFire w konfiguracji x8/x8 albo x8/x8/x4, natomiast dwa główne sloty zostały wzmocnione metalowymi blaszkami, co powinno zapobiegać wyginaniu się plastiku w przypadku instalacji masywnych kart graficznych. Oprócz tego znajdziemy jeszcze cztery PCI-Express 3.0 x1. Między slotami umieszczono także wtyczkę Thundrebolt oraz bateryjkę BIOS. Pasek świecidełek podlegających systemowi AURA Sync umieszczono na skraju laminatu, dokładnie pod głównym złączem zasilania, zamiast w okolicy ścieżek układu dźwiękowego.

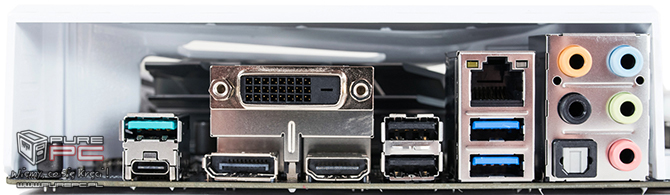

ASUS Z370-A Prime na tylnym panelu posiada zaledwie sześć portów USB, gdzie dwa USB 2.0 oraz USB 3.1 Gen1 obsługuje chipset Intela, natomiast dwa USB 3.1 Gen2 Typu A/C realizuje osobny kontroler ASMedia ASM2142. Zabrakło gniazda PS/2, ale jest Gigabit LAN RJ45 Intel I219V oraz wyjścia układu dźwiękowego Realtek ALC1220A, łącznie z optycznym S/PDIF. Użytkowników zintegrowanego chipu graficznego w procesorach Intela uraczono HDMI 1.4, DVi-D oraz DisplayPort 1.2. Jakby nie patrzeć, wyposażenie jest skromniejsze od ASUS Z270-A Prime - zabrano bowiem dwa USB 3.1 Gen 1 wstawiając w ich miejsce USB 2.0.
