Test płyty głównej NZXT N7 Z590 dla procesorów Intel Rocket Lake. Opancerzona i wystylizowana konstrukcja dla wybrednych

Test płyty głównej NZXT N7 Z590 - Budowa i wyposażenie

NZXT N7 Z590 to płyta główna należąca do średnio-wyższego segmentu, wyposażenie jest naprawdę solidne, jednak w pudełku żadnych ekstra dodatków nie znajdziemy. Producent dostarczył absolutne minimum - instrukcję obsługi, kable SATA, anteny WiFi oraz śrubki do montażu nośników M.2. Zabrakło DVD zawierającego sterowniki albo najlepiej pendrive, jaki ostatnio dodaje MSI, aczkolwiek chyba wszyscy posiadamy internet i możliwość ściśnięcia driverów ze strony producenta. Podstawowa specyfikacja wygląda następująco:

• Podstawka: LGA 1200
• Chipset: Intel Z590
• Sekcja zasilania: 12+2+1
• Format: ATX
• Pamięci RAM: 4 sloty / 128 GB / 4600 MHz
• Liczba portów SATA 6 Gb/s: 4
• Liczba portów M.2: 2
• PCI-Express 3.0 x16: 2 (1 x16, 1x x4)
• PCI-Express 4.0 wymaga procesora 11. Gen (Rocket Lake)
• PCI-Express 3.0 x1: 3
• Układ sieciowy: Realtek RTL8125BG 2.5G LAN
• Układ dźwiękowy: Realtek ALC1220
• WiFi Intel AX201 6E 802.11ax / Bluetooth 5.2

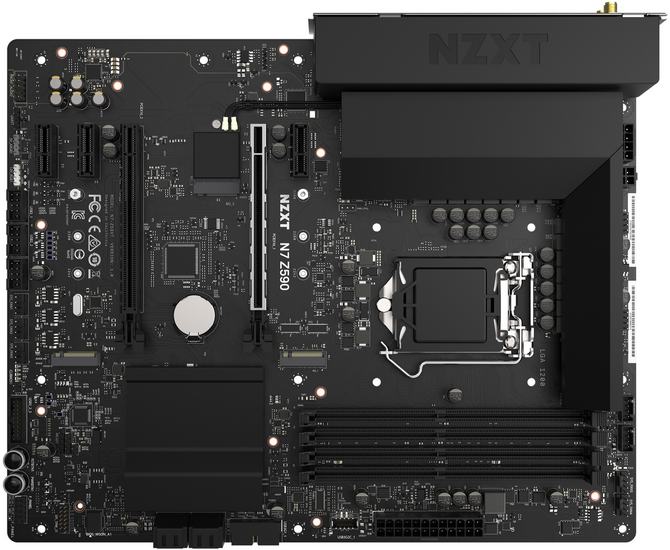

Pod względem wyglądu NZXT N7 Z590 jest niemalże bliźniakiem modelu NZXT N7 Z490, dziedzicząc praktycznie wszystkie elementy po projekcie poprzednika, natomiast ewentualne różnie to niewiele znaczące szczegóły np. inne ułożenie kondensatorów wokół gniazda procesora. Laminat prezentuje się schludnie, aczkolwiek prawdopodobnie nie będzie oglądany przez potencjalnego nabywcę, ponieważ wszystko przykrywa metalowa maskownica - czarna lub biała - charakterystyczna cecha wszystkich konstrukcji NZXT. Producent nie zastosował tutaj również podświetlenia RGB, stawiając na ascetyczną formę skierowaną do fanów minimalizmu. Obydwa warianty kolorystyczne po rozebraniu prezentują się identycznie.

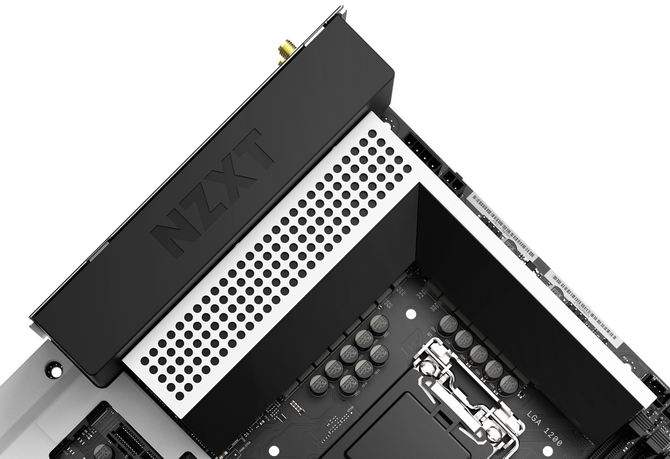

Sekcję zasilania płyty głównej NZXT N7 Z590 wykonano w układzie 12+2+1 (dublowanym), czyli została znacznie rozbudowana względem NZXT N7 Z490, który posiadał sekcję 8+2+1. Wymieniono także laminat - jest teraz złożony z sześciu warstw zamiast czterech. Całością zarządzają kontrolery PWM RT3609 (VCORE / VCCGT) oraz RAA229001 (VCCSA). Producent zastosował wszędzie 50A tranzystory DrMOS Vishay SIC654CD oraz japońskie kondensatory Nichicon FPCAP 12Khr Black. Sekcję zasilania przykrywa ukośny radiator w kształcie litery L, sprawiający wrażenie jednolitego kawałka aluminium, jednak w rzeczywistości środek w grubszej części jest drożny, natomiast w cieńszej ścięta została tylna ścianka. Odpromiennik jest przykręcony do laminatu solidnymi śrubami.

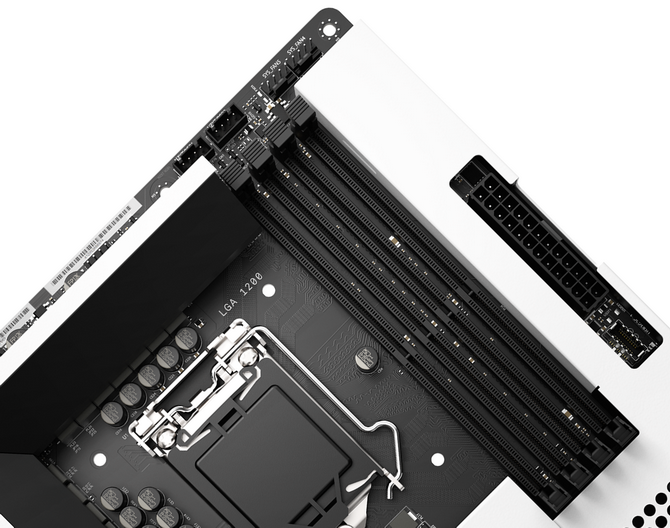

NZXT N7 Z590 posiada cztery jednostronnie zamykane banki pamięci DDR4, szczelnie wciśnięte między osłonę laminatu oraz radiator sekcji zasilania. Według specyfikacji maksymalne taktowanie modułów może wynosić 4600 MHz, aczkolwiek recenzowana płyta główna faktycznie pracuje nawet z zestawami o częstotliwości 4800 MHz. Obok slotów RAM umieszczono cztery 4-piniowe wtyczki dla wentylatorów i dwie wtyczki dedykowane systemom RGB NZXT, umożliwiając sterowanie czterema kanałami oświetlenia RGB i siedmioma kanałami wentylatorów poprzez oprogramowanie CAM, aczkolwiek rozwiązania innych producentów również są obsługiwane. W okolicy 24-pinowego złącza zasilania ATX dorzucono jeszcze wtyczkę USB 3.2 Gen2 do wyprowadzenia na zewnątrz obudowy komputera (USB-C).

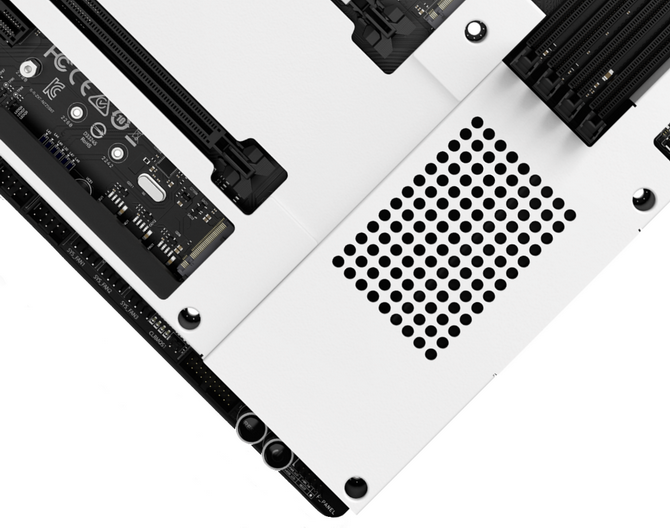

NZXT N7 Z590, podobnie zresztą jak poprzednik, otrzymała cztery porty SATA 6.0 Gb/s, chociaż chipset umożliwia zastosowanie sześciu. Kwartet ułożono poziomo, zakrywając metalową maskownicą, natomiast obok wstawiono także dodatkowe gniazdo rozszerzeń dla portów USB-A 3.2 Gen 1. Mostek południowy przykrywa średniej wielkości radiator, chłodzenie jest pasywne, zaś pancerz otrzymał w odpowiednim miejscu wywietrzniki. Na lewej krawędzi laminatu umieszczono dwa fizyczne przyciski - Power i Reset - przydatne zwłaszcza podczas zabawy w overclocking poza obudową komputera. Nie zabrakło tutaj również między innymi trzech kolejnych 4-pinowych wtyczek dla wentylatorów, czterech diod diagnostycznych, dodatkowych wyjść USB-A 2.0/3.0, dwóch podłączeń dla listew oświetleniowych (5V/12V) i panelu audio.

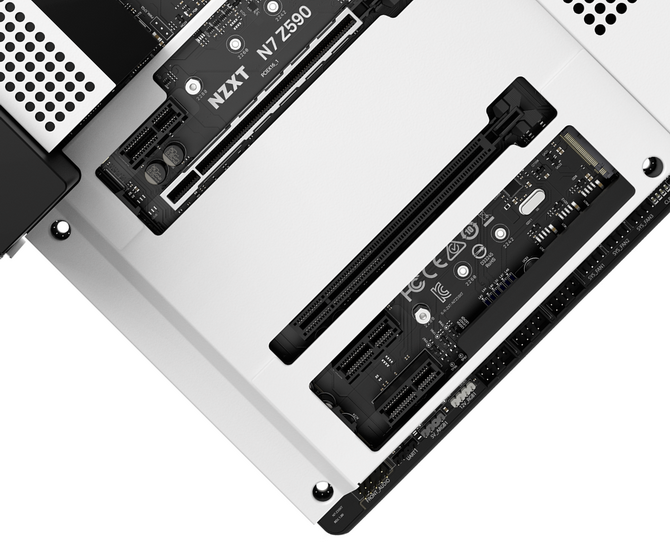

Płyta główna NZXT N7 Z590 posiada dwa gniazda PCI-Expres x16 - jedno wzmacniane metalowymi kołnierzem, gdzie pierwsze jest elektrycznie x16, natomiast drugie zaledwie x4. Całości dopełnia jeszcze trio PCI-Express 3.0 x1. Oczywiście, obsługa nośników oraz kart graficznych z interfejsem PCI-Express 3.0/4.0 jest uzależniona od posiadanego procesora - Intel GEN 10 zapewnia tylko PCI-E 3.0, natomiast GEN 11 wprowadza PCI-E 4.0. Urządzenie obsługuje AMD CrossFire, niemniej z powodu ograniczonej liczby linii PCI-Express w procesorze oraz konfiguracji slotów (x16/x4) taka funkcjonalność jest ciekawostką. Dwa gniazda trzy M.2 (PCI-E & SATA) przyjmą nośniki o 2242/2260/2280 - pierwszy jako jedyny zaoferuje PCI-E 4.0 x4 jeśli zostanie połączony z procesorem Comet Lake (11 GEN), natomiast drugi to standardowe PCI-E 3.0 & SATA. Niestety, zaślepki slotów M.2 nie posiadają radiatorów, co będzie skutkować wysokimi temperaturami na high-endowych SSD pozbawionych własnych odpromienników albo koniecznością usunięcia zaślepek, gdy wybierzemy takie dysponujące radiatorem.

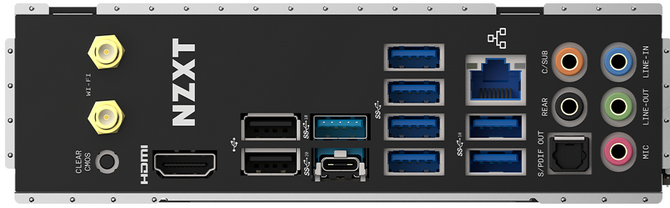

Ścieżki PCB odpowiedzialne za kodek audio zostały odseparowane od reszty komponentów celem uniknięcia ewentualnych zakłóceń. Producent nie zapomniał również o wysokiej jakości kondensatorach audio produkcji Nichicon Gold, podczas gdy zastosowany układ dźwiękowy 7.1 to Realtek ALC1220 doprawiony wzmacniaczem cyfrowo-analogowym. Tylny panel dopieszczono względem poprzednika i znajdziemy tutaj 2x USB-A 2.0, 4x USB-A 3.2 Gen1, 3x USB-A 3.2 Gen2 oraz 1x USB-C 3.2 Gen2. Recenzowana płyta główna nie posiada złącza PS/2, obecny jest natomiast przycisk Clear CMOS i złącze HDMI. Nie zabrakło także 2.5G LAN, wyjścia anten bezprzewodowego modułu Wi-Fi 6E i Bluetooth 5.2 (Intel AX210). Maskownica to standardowy kawałek czarnej matowej blaszki przytwierdzony fabrycznie do laminatu.
