Test MSI MPG Z690 Carbon EK X - Budowa i wyposażenie
Płyta główna MSI MPG Z690 Carbon EK X, podobnie jak poprzednie wersje bazujące na chipsetach Intel Z490/Z590, wykorzystuje projekt zwykłego modelu Carbon. Innymi słowy, gdyby pozbawić recenzowany model opasłego monobloku wodnego, zastępując go klasycznymi radiatorami, otrzymalibyśmy MSI MPG Z690 Gaming Carbon WiFi. Kolejny owoc bliskiej współpracy między MSI i EKWB jest zresztą bardzo podobny do modelu MSI MPG Z590 Carbon EK X, więc różnica między nimi będzie mniejsza, aniżeli między MSI MPG Z590 Carbon EK X oraz MSI MPG Z490 Carbon EK X. Startujemy zatem z bardzo wysokiego pułapu.
- Gniazdo: LGA 1700
- Chipset: Intel Z690
- Sekcja zasilania: 18+1
- Format: ATX
- Pamięci DDR5: 4 sloty / 128 GB / 6666 MHz (O.C.)
- Liczba portów SATA 6 Gb/s: 6
- Liczba portów M.2: 5
- PCI-Express 5.0: 2 (x16/x8)
- PCI-Express 3.0: 1 (x4)
- LAN: 2.5G Intel Intel I225-V
- WLAN: Intel AX210 Wi-Fi 6E 802.11 ac/ax + Bluetooth 5.2
- Układ dźwiękowy: Realtek ALC4080

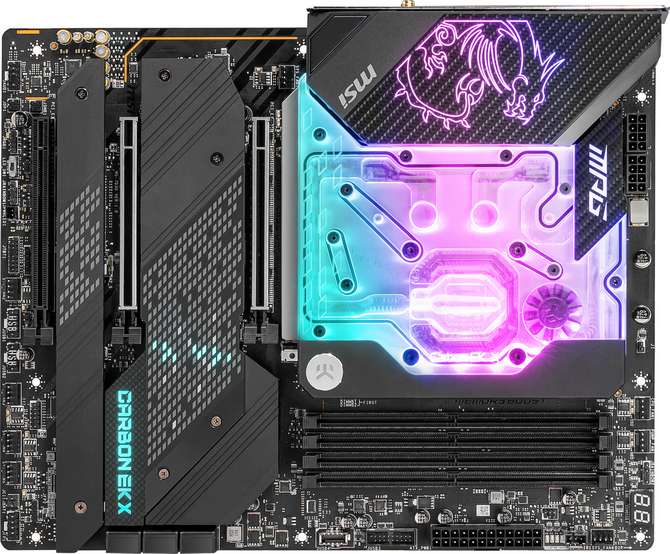

MSI MPG Z690 Carbon EK X pod względem stylistycznym nie przeszedł rewolucji, będąc jednak bardziej stonowanym w swoim gamingowym charakterze. Dominuje więc ciemna kolorystyka z drobnymi szaro-grafitowymi wstawkami, uzupełnionymi fakturą powszechnie kojarzoną z elementami karoserii samochodowych wykonanych z włókna węglowego. Nakrapianie jest widoczne na radiatorach, maskownicy tylnych portów i górnej części monobloku. Podświetlenie RGB Mystic Light obejmuje trzy miejsca - logotyp na nakładce I/O, napis Carbon EK X między radiatorem SSD i portami SATA, jak również sporą część monobloku EKWB EK-Quantum. Producent w wyposażeniu dodatkowym uwzględnił między innymi anteny do WiFi, niewielkie śrubokręty, pendrive ze sterownikami (zamiast płytki CD), komplet okablowania, pastę termoprzewodzącą oraz „EK-Leak Tester” do sprawdzania ciśnienia oraz szczelności układu, co znacznie ułatwia konserwację chłodzenia (obejmuje manometr, niewielką pompkę i złączki potrzebne do połączenia). Taki gadżet kosztuje osobno 36 dolarów w sklepie EKWB (LINK).
Sekcja zasilania MSI MPG Z690 Carbon EK X została wykonana w układzie 18+1, którym steruje kontroler PWM Renesans RAA229131, obsługujący maksymalnie 20 faz. Osiemnaście MOSFET-ów Renesans RAA220075 (75A) przypada na procesor, natomiast SoC otrzymało jeszcze jeden identyczny na wyłączność. Sekcja zasilania jest zatem znacznie mocniejsza od poprzedniego modelu. Całość napędzają dwie 8-pinowe wtyczki EPS. Gniazdo procesora i VRM tradycyjnie przykrawa monoblok EKWB Quantum, którego podstawa została wykonana z niklowanej miedzi. Jak wcześniej - górna pokrywa otrzymała akrylowy podświetlany panel z osobnymi mikro-kanałami dla CPU/VRAM. Zestaw obejmuje też niklowane mosiężne kołki montażowe, natomiast resztę infrastruktury (złączki, pompkę, chłodnicę itp.) trzeba dokupić i poskładać samodzielnie. Monoblok można zdemontować odkręcając kilka śrubek, co jest zresztą wymagane, ponieważ przed wodowaniem trzeba odkleić zabezpieczenie umieszczone na podstawie. Producent dorzucił jeszcze 3-pinową adresowalną taśmę LED D-RGB 5V.

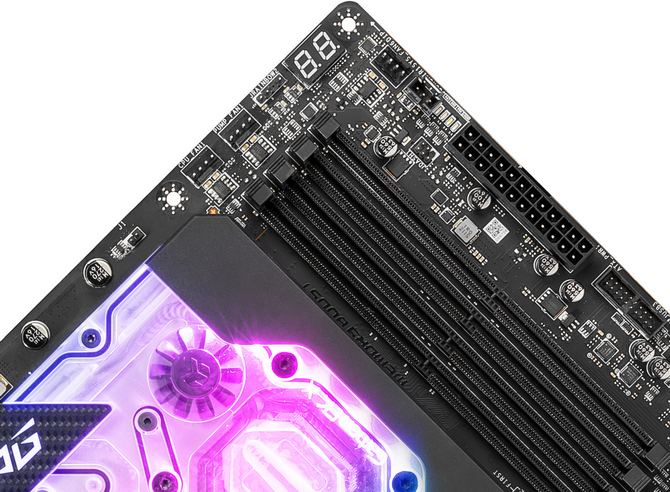

MSI MPG Carbon Z690 EK X posiada cztery obustronnie zamykane banki pamięci DDR5, oficjalnie obsługujące moduły o taktowaniu 6666 MHz (faktycznie znacznie więcej). Wzdłuż prawej dolnej krawędzi laminatu wyprowadzono trzy 4-pinowe złącza dla wentylatorów, gdzie znalazło się również miejsce dla dedykowane pompce od chłodzenia wodnego (ogólnie 4-pinowych złączy wstawiono osiem). Nie zabrakło również wyświetlacza kodów POST, a jednocześnie obok głównego złącza zasilania umieszczono niewielkie diagnostyczne LEDy. Ponieważ MSI MPG Carbon Z690 EK X otrzymało monoblok i jesteśmy skazani na chłodzenie wodne, można stosować pamięci RAM dowolnej wysokości bez ryzyka kolizji z systemem chłodzenia (tj. wentylatorem coolera). Nowa wersja nie doczekała się jednak fizycznych przycisków Power/Reset, które są przydatne podczas testów poza obudową. Pozostawiono na szczęście przełącznik ON/OFF odpowiedzialny za podświetlenie.

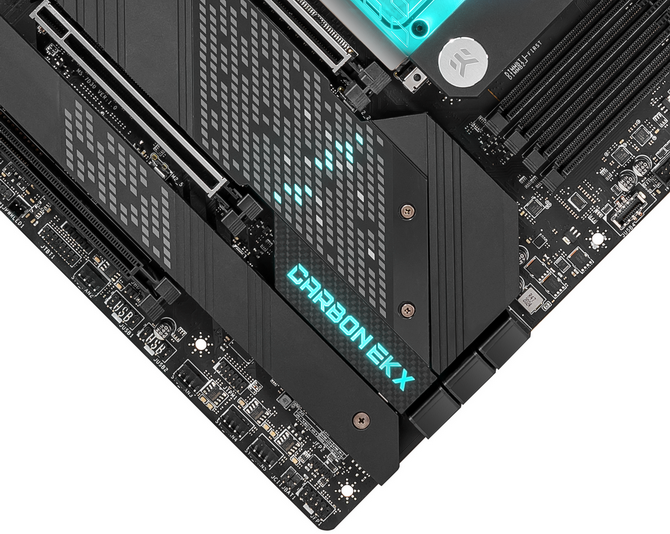

Urządzenie posiada sześć portów SATA 6 Gb/s ułożonych poziomo, gdzie cztery obsługuje kontroler Intel Z690, natomiast dwa pozostałe podpięto do ASMedia ASM1061. Należy również pamiętać, że zapełnienie wszystkich SATA i M.2 jest niemożliwe, ponieważ określone porty będą wówczas nieaktywne. MSI MPG Carbon Z690 EK X obsługuje oczywiście RAID 0 / 1 / 5 / 10 (SATA) oraz RAID 0 / 1 (M.2 PCI-E). Mostek południowy Intel Z690 przykryto potężnym radiatorem połączonym z odpromiennikami dla nośników M.2, który przyozdabia podświetlany napis Carbon EK X. Dalsza okolica została napakowana najróżniejszymi złączami wewnętrznymi - wyjściami audio, dodatkowymi USB itp. Względem modelu na chipsecie Intel Z590 zniknęło opcjonalne zasilanie 6-pinową wtyczką PCI-Express (istotne przy multi-GPU), a płyta oficjalnie obsługuje tylko AMD CrossFire x8/x8.

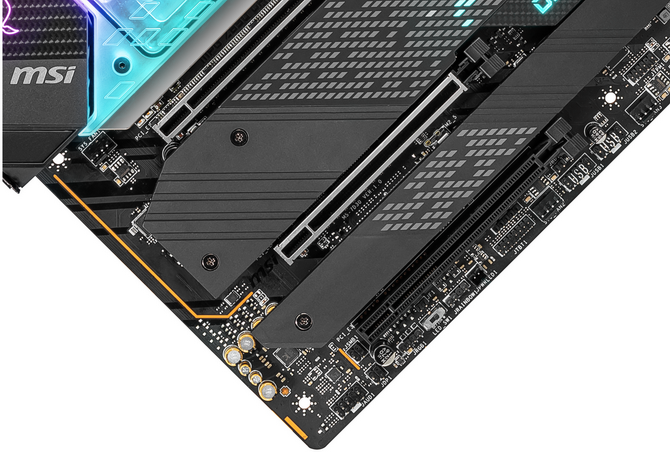

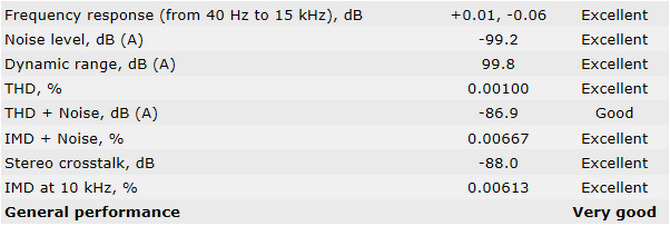

MSI MPG Carbon Z690 EK X posiada trzy gniazda PCI-Expres x16 - dwa w standardzie 5.0 wzmacniane są metalowymi kołnierzami. Pierwsze jest elektrycznie x16, drugie standardowo x8, natomiast trzecie bez wzmocnienia to PCI-Expres 3.0 x4. Wszystkie M.2 posiadają radiatory z thermopadami, gdzie pierwszy jest bezpośrednio połączony z procesorem. Resztę obsługuje chipset Intel Z690. Sumarycznie mamy cztery M.2 PC-Express 4.0 x4 oraz jedno M.2 PCI-Express 3.0x 4. Standard SATA obsługuje tylko M2_4 i M2_5, reszta to PCI-Express. Ścieżki PCB odpowiedzialne za kodek audio zostały odseparowane od reszty komponentów celem uniknięcia ewentualnych zakłóceń, producent nie zapomniał o wysokiej jakości kondensatorach audio produkcji Chemicon, Zastosowany układ dźwiękowy 7.1 to Realtek ALC4080.

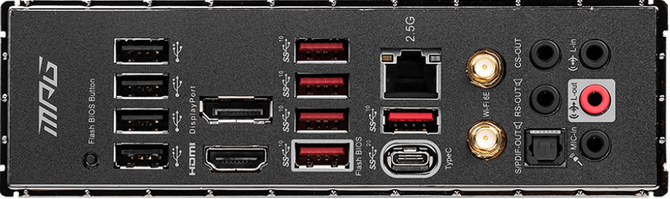

Tylny panel do złudzenia przypomina poprzednika - nie posiada chociażby złącza PS/2, natomiast ułożenie elementów jest identyczne. Mamy tutaj przycisk Flash BIOS, cztery USB-A 2.0, pięć USB-A 3.2 Gen2 10 Gbps plus pojedyncze USB-C Gen 3.2 2x2 20 Gbps - wszystkie z poziomu chipsetu (USB 2.0 przez hub GL850G). Jest tu jeszcze gniazdo LAN RJ-45 (2.5G LAN Intel I225-V), komplet złączy audio, wyjścia obrazu DisplayPort 1.4 orz HDMI 2.1. MSI MPG Carbon Z690 EK X posiada także w moduł Intel Wi-Fi 6E (WLAN 802.11a/b/g/n/ac/ax) zintegrowany z Bluetooth 5.2. Dodatkowe anteny wzmacniające podłączane do tylnego panelu znajdują się w zestawie. Producent fabrycznie przytwierdził też czarną maskownicę tylnych portów.
