MSI MPG Z590 Carbon EK X - Budowa i wyposażenie
Ponieważ MSI MPG Z590 Carbon EK X wykorzystuje projekt MSI MPG Z590 Gaming Carbon WiFi, dysponuje bardzo bogatym wyposażeniem, które znacznie rozszerzono względem poprzednika. Nawet topowe konstrukcje bazujące na chipsetach serii 400 wyglądają skromnie w porównaniu do recenzowanego MSI MPG Z590 Carbon EK X. Dotyczy to zarówno aspektów stricte hardware’owych jak również wyposażenia dodatkowego ukrytego w opakowaniu.
- Podstawka: LGA 1200
- Chipset: Intel Z590
- Sekcja zasilania: 17-fazowa (8+1)
- Format: ATX
- Pamięci RAM: 4 sloty / 128 GB / 5333 MHz (O.C.)
- Liczba portów SATA 6 Gb/s: 6
- Liczba portów M.2: 3
- PCI-Express 3.0 x16: 3 (1 x16, 1 x8, 1x x4)
- PCI-Express 4.0 wymaga procesora 11. Gen
- PCI-Express 3.0 x1: 2
- Układ sieciowy: Intel I225-V
- Układ dźwiękowy: Realtek ALC4080
- WiFi Intel AX201 6E 802.11ax / Bluetooth 5.2

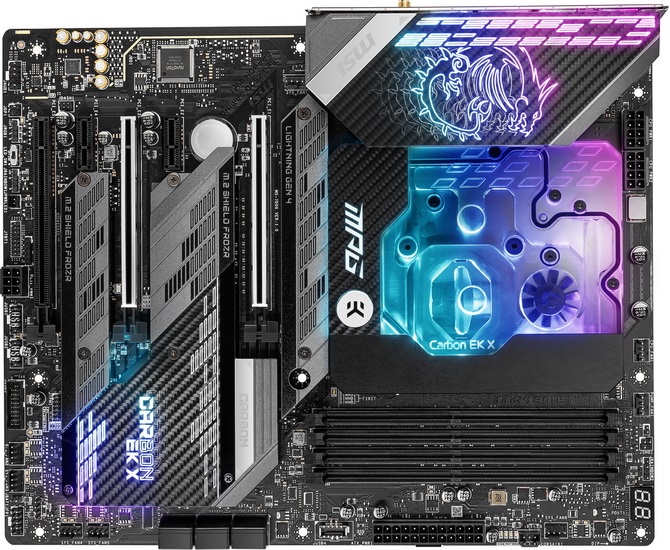

MSI MPG Z590 Carbon EK X pozostaje wierny gamingowej stylistyce, gdzie dominuje ciemna kolorystyka z szaro-grafitowymi wstawkami, uzupełnionymi fakturą powszechnie kojarzoną z elementami karoserii samochodowych wykonanych z włókna węglowego. Wzorek jest widoczny na radiatorach, maskownicy tylnych portów i monobloku, natomiast podświetlenie RGB Mystic Light obejmuje trzy miejsca - listwę na prawej stronie nakładki I/O, sekcję między radiatorem SSD i portami SATA, a także monoblok EKWB EK-Quantum. Jakość wykonania, spasowanie oraz rozłożenie poszczególnych elementów nie wzbudzają większych zastrzeżeń. Producent w wyposażeniu dodatkowym uwzględnił między innymi anteny do WiFi, niewielkie śrubokręty, pendrive ze sterownikami (zamiast płytki CD), komplet okablowania, pastę termoprzewodzącą oraz „EK-Leak Tester” do sprawdzania ciśnienia oraz szczelności układu, co znacznie ułatwia konserwację chłodzenia (obejmuje manometr, niewielką pompkę i złączki potrzebne do połączenia). Taki gadżet kosztuje osobno 36 dolarów w sklepie EKWB (LINK).

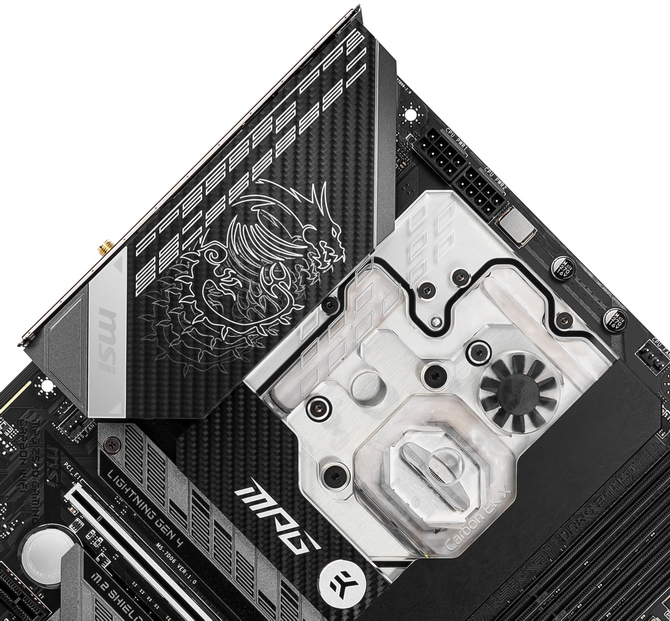

Sekcja zasilania MSI MPG Z590 Carbon EK X jest szesnasto-fazowa (dublowane ISL6617A), zarządzana przez kontroler Intersil ISL69269 stosowany również w droższych modelach m.in. MSI MEG Z590 ACE. Jedna dodatkowa faza przypadła System Agent. Producent wstawił tutaj szesnaście MOSFET-ów Renesas RAA220075 DrMOS, każdy zdolny dostarczyć 75A, czyli sumarycznie 1200A dla procesora. Całość wymaga dwóch 8-pinowych wtyczek PCI-E, zatem VRM MSI MPG Z590 Carbon EK X jest zdecydowanie mocniejsze od poprzednika. Gniazdo procesora i sekcję zasilania przykrawa masywny monoblok produkcji EKWB z nakładką symbolizującą przynależność do rodziny płyt głównych MSI MAG. Spód monobloku został wykonany z niklowanej miedzi elektrolitycznej, natomiast na górze umieszczono akrylowy panel z osobnymi mikro-kanałami dla CPU/VRAM. W zestawie znajdują się niklowane mosiężne kołki montażowe, ale resztę infrastruktury (złączki G1/4, pompkę, chłodnicę itp.) musimy dokupić i poskładać samodzielnie. Monoblok można zdemontować odkręcając cztery śrubki, co jest zresztą wymagane, ponieważ przed wodowaniem trzeba odkleić zabezpieczenie na podstawie. Monoblok jest wyposażony w 3-pinową adresowalną taśmę LED D-RGB 5V.
MSI MPG Carbon Z590 EK X posiada cztery banki pamięci DDR4, oficjalnie obsługujące moduły o taktowaniu 5333 MHz, obustronnie zamykane i pozbawione metalowego wzmocnienia, obecnego w niektórych płytach głównych tego producenta m.in. MSI MEG Z590 ACE. Wzdłuż prawej dolnej krawędzi laminatu wyprowadzono trzy 4-pinowe złącza dla wentylatorów, gdzie znalazło się również dedykowane pompce od chłodzenia wodnego (ogólnie 4-pinowych złączy wstawiono osiem). Nowością względem poprzednika jest wyświetlacz kodów POST, pozostawiono natomiast diagnostyczne LEDy wciśnięte obok głównego złącza zasilania i wtyczki dedykowanej kontrolerowi Corsair LED. Ponieważ MSI MPG Carbon Z590 EK X otrzymało monoblok i jesteśmy skazani na chłodzenie wodne, można stosować pamięci RAM dowolnej wysokości bez ryzyka kolizji z systemem chłodzenia (tj. wentylatorem coolera).

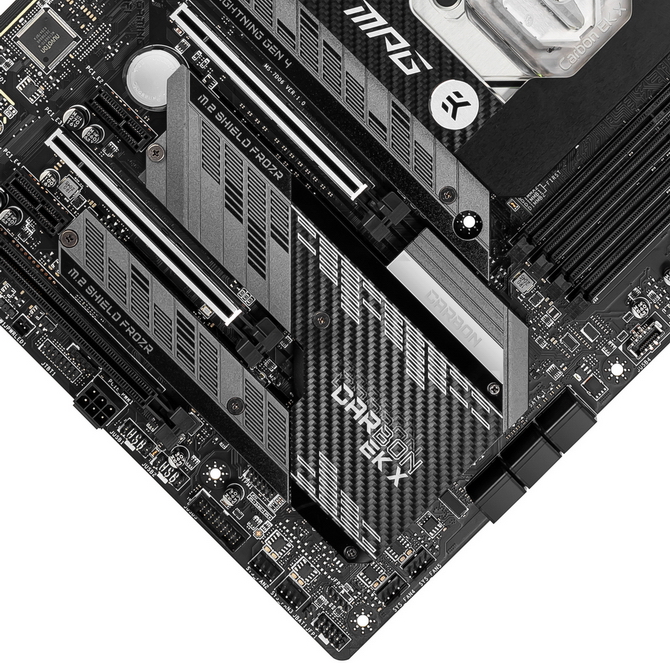

Płyta główna posiada sześć portów SATA 6 Gb/s ułożonych poziomo, wszystkie dodatkowe złącza poza dwoma 4-pinowymi złączami wentylatorów (m.in. zewnętrzne USB) umieszczono na lewej krawędzi. Należy pamiętać, że zapełnienie wszystkich SATA i M.2 jest niemożliwe, ponieważ określone porty będą wówczas nieaktywne. MSI MPG Carbon Z590 EK X obsługuje oczywiście RAID 0 / 1 / 5 / 10 (SATA) oraz RAID 0 / 1 (M.2 PCI-E). Mostek południowy Intel Z590 przykryto solidnym radiatorem ciągnącym się wzdłuż slotów PCI-Express, który przyozdabia podświetlany napis Carbon EK X. Dalsza okolica jest naprawdę gęsto usiana najróżniejszymi złączami wewnętrznymi - wyjść audio, dodatkowych USB, speakera czy wreszcie opcjonalnego zasilania 6-pinową wtyczką PCI-E (jeśli zamierzamy zainstalować więcej niż jedno GPU). Znalazło się tutaj również miejsce dla przełącznika ON/OFF odpowiedzialnego za podświetlenie.

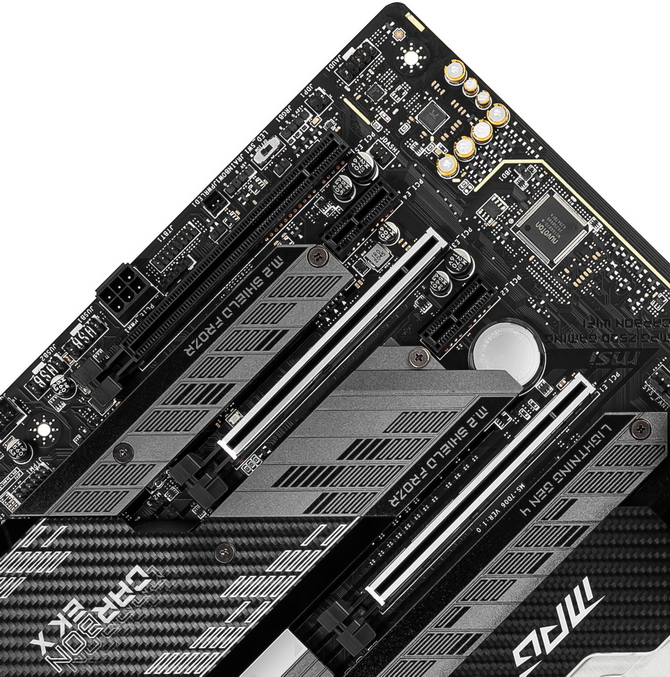

MSI MPG Carbon Z590 EK X posiada trzy gniazda PCI-Expres x16 - dwa wzmacniane metalowymi kołnierzami, gdzie pierwsze jest elektrycznie x16, drugie standardowo x8, natomiast trzecie bez wzmocnienia tylko x4. Całości dopełnia jeszcze duet PCI-Express 3.0 x1. MSI MPG Carbon Z590 EK X obsługuje AMD CrossFire, NVIDIA SLI niemniej z powodu ograniczonej liczby linii PCI-Express w procesorze taka konfiguracja jest raczej ciekawostką. Wszystkie trzy M.2 (PCI-E & SATA) mają solidne radiatory z thermopadami przykręcane do laminatu śrubkami, jednak tylko pierwszy umożliwia wykorzystanie interfejsu PCI-E 4.0. Oczywiście, obsługa nośników oraz kart graficznych z interfejsem PCI-Express 3.0/4.0 jest uzależniona od posiadanego procesora - Intel GEN10 zapewnia tylko PCI-E 3.0, natomiast GEN 11 wprowadza PCI-E 4.0. Ścieżki PCB odpowiedzialne za kodek audio zostały odseparowane od reszty komponentów celem uniknięcia ewentualnych zakłóceń, producent nie zapomniał o wysokiej jakości kondensatorach audio produkcji Chemicon, Zastosowany układ dźwiękowy 7.1 to Realtek ALC4080.

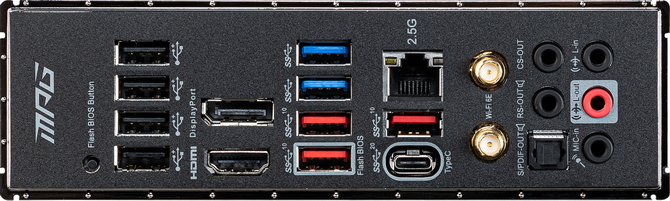

Tylny panel przeszedł spore zmiany względem poprzednika - nie posiada chociażby złącza PS/2, przybyło pojawił się natomiast przycisk Flash i przybyło portów USB obsługiwanych przez chipset Intel 590 (1x USB 3.2 Gen 2x2, 3x USB 3.2 Gen 2, 2x USB 3.2 Gen 1) oraz Hub-GL850G (4x USB 2.0). Jest tu jeszcze gniazdo LAN RJ-45 (2.5G LAN Intel I225V), komplet złączy audio, wyjścia obrazu DisplayPort 1.2 orz HDMI 1.4. MSI MPG Carbon Z590 EK X wyposażono także w moduł Intel AX201 MU-MIMO TX/RX 2.4 / 5 GHz wprowadzający za jednym zamachem standardy Wi-Fi 6E (802.11 11a/b/g/n/ac/ax) oraz Bluetooth 5.2. Oczywiście, dodatkowe anteny wzmacniające podłączane do tylnego panelu znajdują się w zestawie. Maskownica to standardowy kawałek czarnej matowej blaszki przytwierdzony fabrycznie do laminatu, portów i osłony portów I/O.
